轮式双驱多功能机械结构机器人

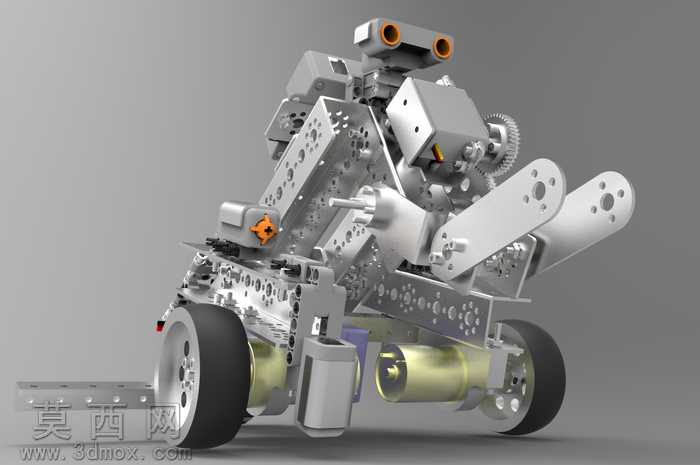

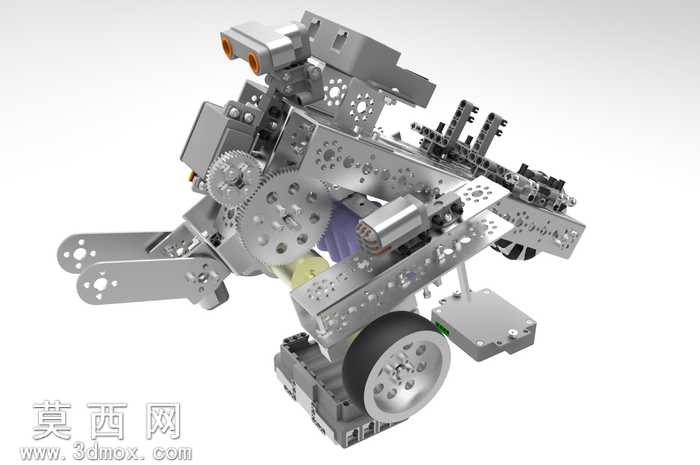

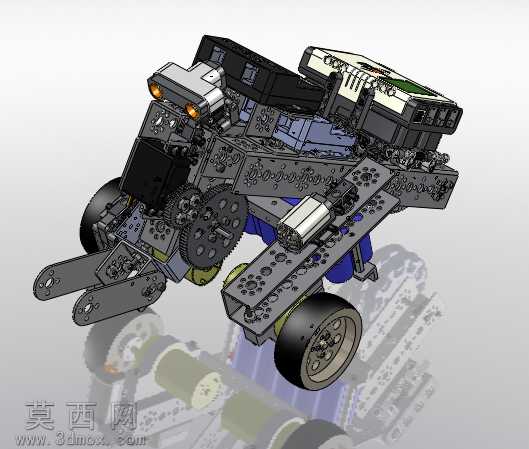

本作品采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构、传动部件都进行了精准的尺寸约束，确保各零部件在虚拟装配环境下无干涉、可实现预设的运动逻辑。渲染阶段采用金属质感材质体系，对铝合金结构件赋予磨砂银金属材质，还原工业铝型材经阳极氧化后的细腻哑光质感，对传动齿轮、连接轴类零件赋予亮面镀铬材质，突出机加工零件的精密光洁度，对橡胶轮胎赋予哑光黑带细微颗粒纹理的材质，模拟真实橡胶轮胎的防滑表面特性，对顶部视觉传感模块的镜头部分赋予高透玻璃材质，搭配轻微的环境反射效果提升真实感。整体结构采用轮式移动底盘加上部多功能操作臂的组合设计，底盘部分采用双电机对称后置驱动布局，两个大直径橡胶驱动轮分别搭配独立的动力输出单元，传动路径从电机输出端经减速齿轮组传递至轮轴，保证动力传输的平稳性，底盘前部设置辅助支撑结构，兼顾移动过程中的稳定性与越障能力。上部操作机构采用多自由度铰接式臂体设计，臂身采用带规则安装孔的板式结构拼接，既可以通过预留孔位拓展不同的功能末端执行器，也能在保证结构强度的前提下降低整体自重，臂体的铰接处均设置了对应的转轴与限位结构，可实现多维度的姿态调整。顶部搭载双孔位视觉传感模块，模拟双目视觉检测的布局，可实现环境感知与目标定位功能。设计思路上兼顾了教学演示与功能拓展需求，整体结构模块化拆分清晰，底盘驱动模块、臂体操作模块、传感模块均可独立拆分调整，既可以作为机械结构教学的演示案例，也可通过更换末端执行器、调整控制参数实现搬运、巡检等不同场景的功能适配，建模过程中对所有标准件如螺丝、轴承、齿轮都采用了标准化参数建模，可直接导出工程图用于实际加工验证，各运动副的连接关系都在装配体中做了对应的运动约束，可直接用于运动仿真模拟，验证整体结构的运动范围与动作逻辑是否合理。
