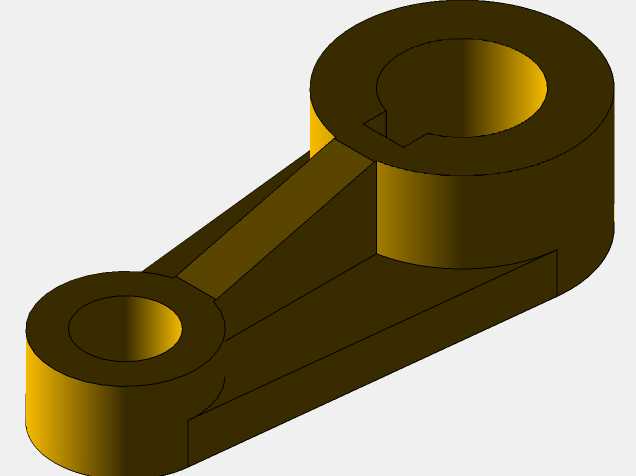

双环连接传动连杆结构设计

该双环连接传动连杆是机械传动系统中常见的力传递构件，主要应用于各类需要往复摆动、定距传动的机械设备场景中，常见于轻工机械的执行端联动结构、小型自动化设备的工位切换传动单元、专用设备的动作传递机构，可实现两个铰接点位之间的动力传导，将旋转端的圆周运动转化为执行端的往复摆动或定轨迹直线运动，也可作为两个运动部件之间的刚性连接支撑，保证运动传递的同步性与稳定性。

从功能特性来看，该构件两端设置同轴度精度较高的环形铰接孔位，大端孔位用于对接动力输入轴或固定铰接转轴，小端孔位用于连接执行端部件或从动联动结构，两孔中心距经过严格的尺寸校核，可保证传动过程中行程误差控制在机械设计允许的公差范围内，避免运动过程中出现卡滞、干涉或行程超差的问题。杆身采用加强筋式的截面设计，在保证整体结构刚性的前提下尽可能降低构件自身重量，减少运动过程中的惯性损耗，提升传动响应速度，同时降低材料用量与加工成本，兼顾结构强度与轻量化需求。

在设计思路层面，该连杆优先考虑传动过程中的受力分布，环形孔位的壁厚经过受力仿真校核，可承受长期交变载荷下的应力冲击，避免孔位磨损或开裂失效；杆身与两端环形结构的过渡位置采用圆弧过渡设计，减少应力集中点，提升构件的疲劳寿命，适配长期高频往复运动的使用场景。外形尺寸方面，大端环形结构的外径、内孔直径与轴向厚度均匹配标准铰接轴的安装尺寸，小端环形结构的尺寸适配从动端的连接销轴规格，两孔中心距严格对应传动行程的设计要求，安装边界上，构件整体外轮廓无多余突出结构，运动过程中不会与周边的机架、其他传动部件发生干涉，可直接适配对应规格的铰接轴、销轴完成装配，无需额外进行二次加工调整，装配后铰接转动顺畅，无旷量，可保证动力传递的精准性，长期使用下磨损量小，维护成本低，适合各类中小型机械传动场景的配套使用。
