法兰连接手动截止阀工业结构设计

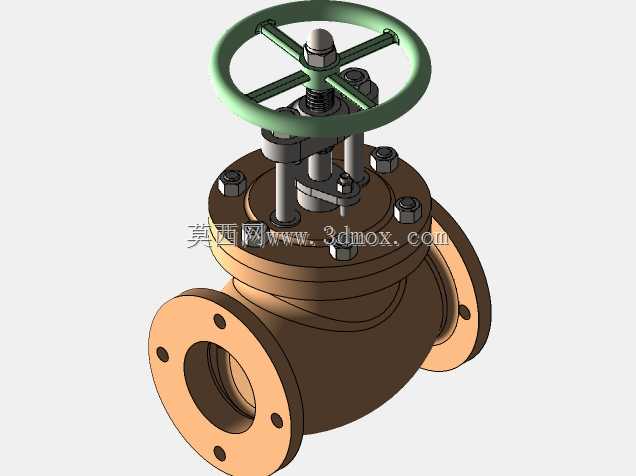

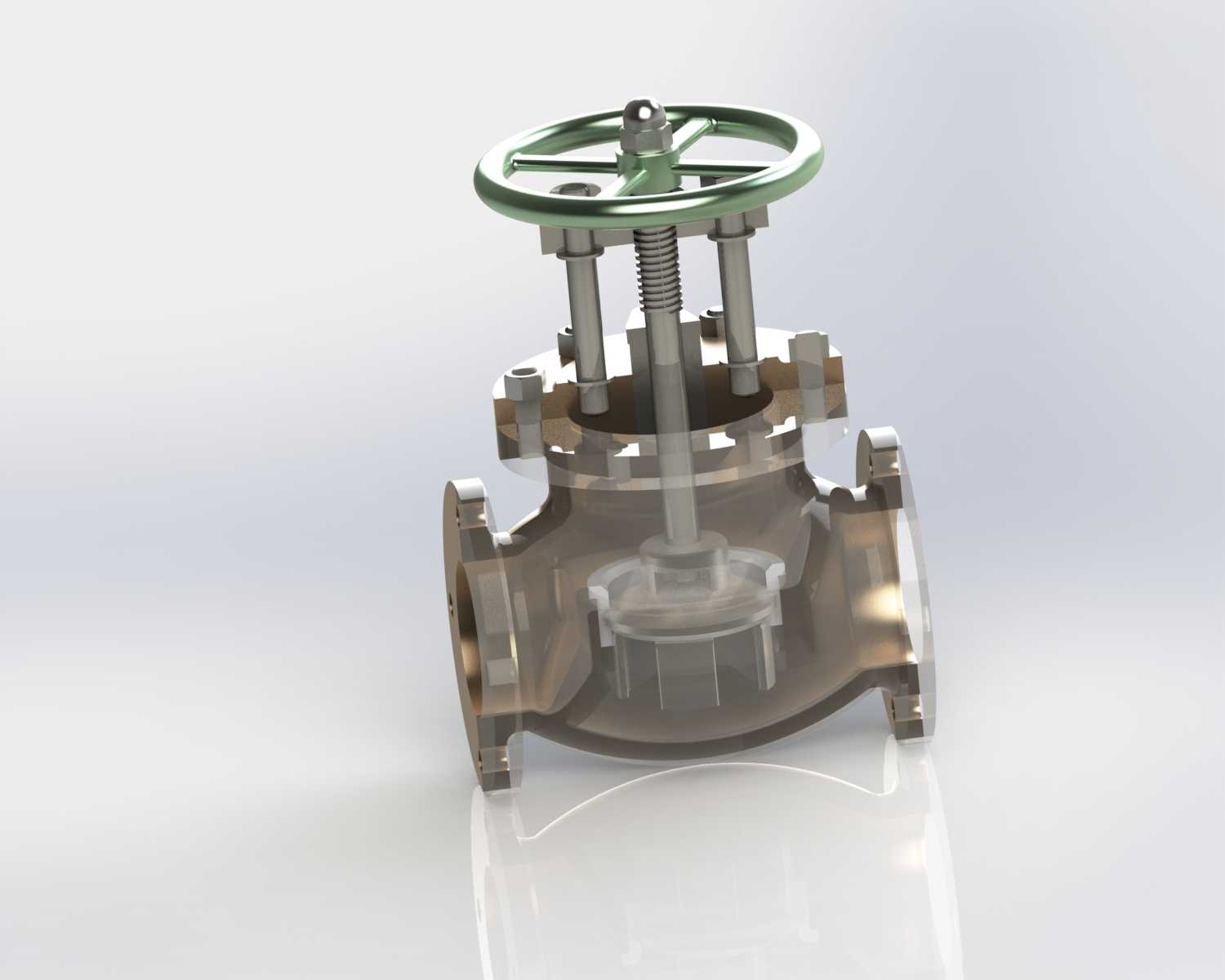

这款手动法兰截止阀主要应用于民用给排水、暖通供热、工业循环水、低压化工流体输送等管路系统中，核心作用是精准切断管路内的冷水、热水或低腐蚀性流体介质的流通通路，也可在特定工况下辅助完成节流调节，适配各类需要可靠截断流体的工作站、生产管线、建筑管网场景，是管路系统中保障介质流向可控、检修作业安全的核心控制部件。从功能特性来看，该截止阀采用手轮驱动的明杆结构设计，操作人员转动顶部手轮即可带动阀杆做垂直升降运动，进而带动阀瓣完成启闭动作，明杆结构可直观通过阀杆伸出高度判断阀门当前启闭状态，避免误操作风险；阀体采用直通式流道设计，流体从一侧法兰进入后沿阀腔下部流道通过阀座密封面，再从另一侧法兰流出，流道走向平顺，介质流动阻力处于合理区间，同时密封面受介质冲蚀磨损程度较低，长期使用仍能保持可靠的截断密封性能，阀瓣与阀座采用贴合式密封结构，关闭时可实现零泄漏截断，有效避免管路介质渗漏损失。在设计思路上，这款产品优先考虑了安装适配性与操作维护便利性，阀体两端采用标准法兰连接结构，法兰盘上预设均匀分布的螺栓安装孔，可直接与同压力等级的管路法兰配对安装，无需额外加工转接部件；阀体中部采用螺栓紧固的阀盖连接结构，中法兰处设置密封垫片，既保证阀腔的密封性能，也便于后期拆解维护内部阀瓣、阀杆密封件等易损部件；顶部手轮采用轮辐式结构，直径经过合理核算，操作人员无需借助额外加力杆即可施加足够的启闭力矩，手轮表面做防滑处理，湿手或带防护手套操作时也不易打滑。从安装边界与尺寸适配来看，该截止阀的整体结构布局紧凑，手轮顶部到阀体底部的垂直高度、两端法兰端面的水平间距均符合通用低压管路阀门的安装尺寸规范，安装时只需保证两端法兰与管路法兰同轴对齐，预留足够的手轮操作空间即可，无需为阀门额外预留过大的安装冗余空间；阀体两侧法兰的螺栓孔中心距、法兰密封面尺寸均匹配对应公称通径的管路标准，可直接替换同规格的老旧截止阀，无需改动现有管路布局，适配性极强。此外，阀杆部位设置了多级填料密封结构，可有效防止阀杆升降过程中出现介质外漏问题，填料压盖采用可调式螺栓紧固结构，长期使用出现密封磨损时，只需适当紧固压盖螺栓即可恢复密封性能，无需整体拆解阀门，大幅降低了日常维护的工作量与成本。
