教学演示用振动分析实验装置结构设计

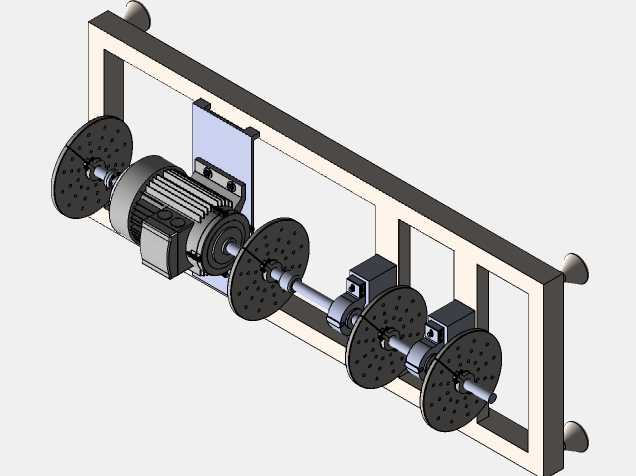

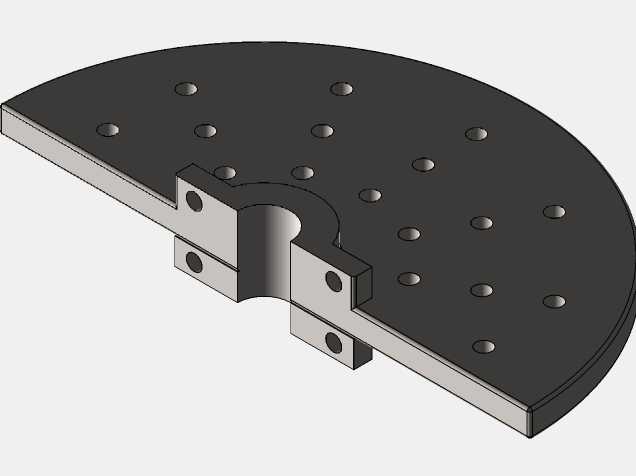

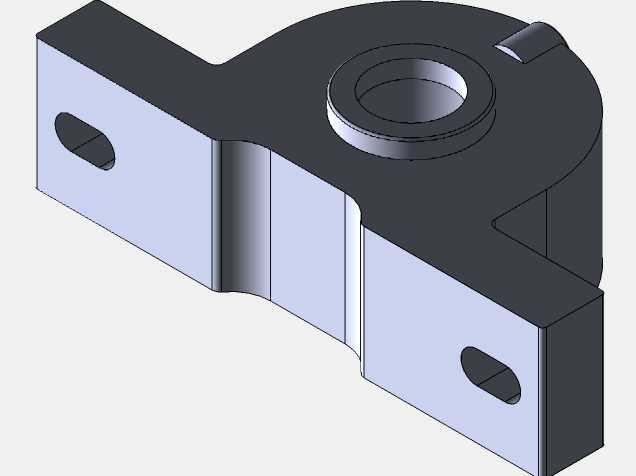

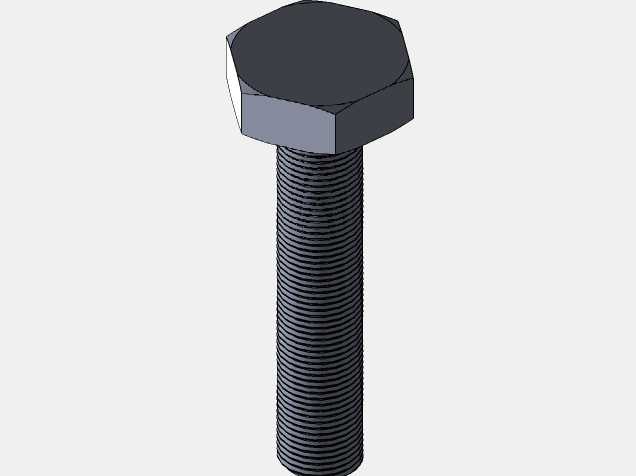

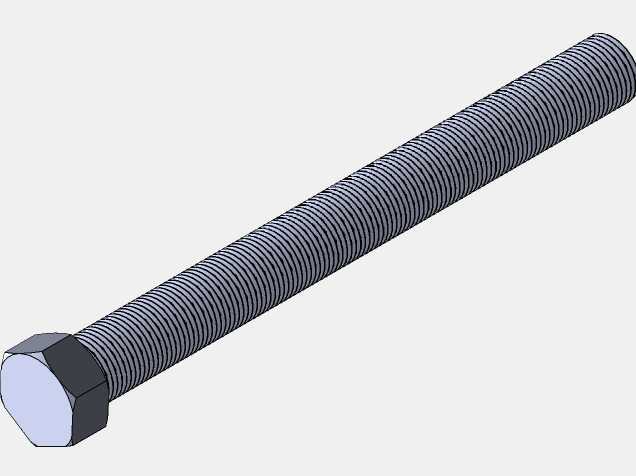

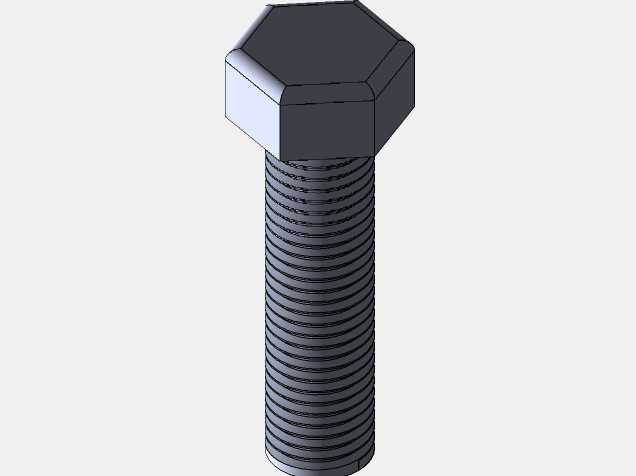

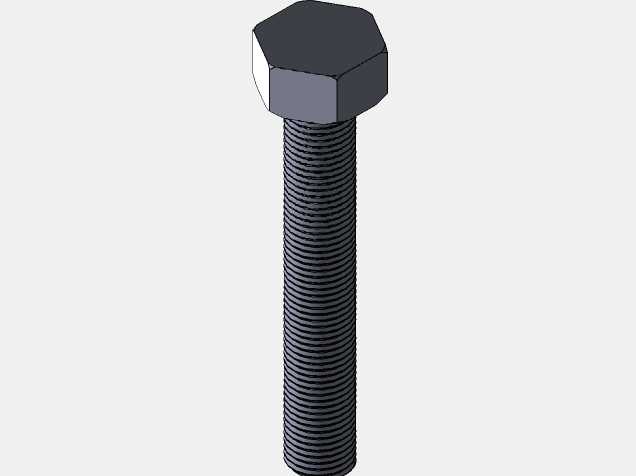

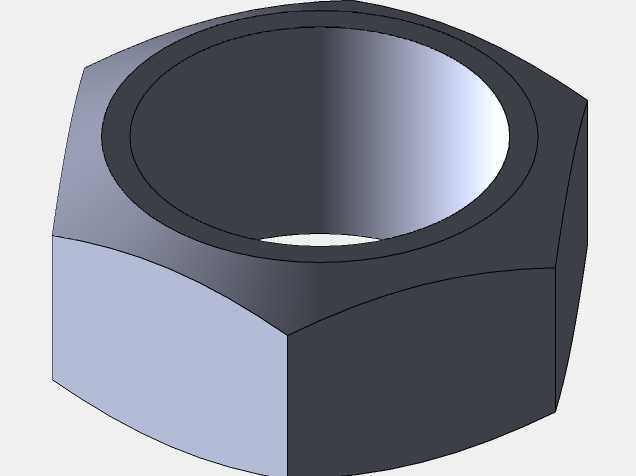

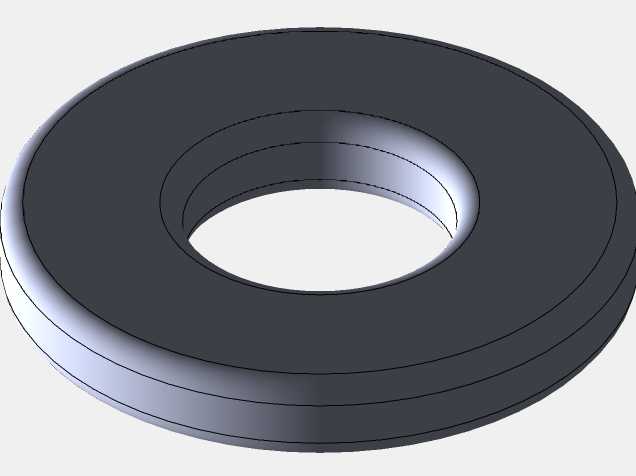

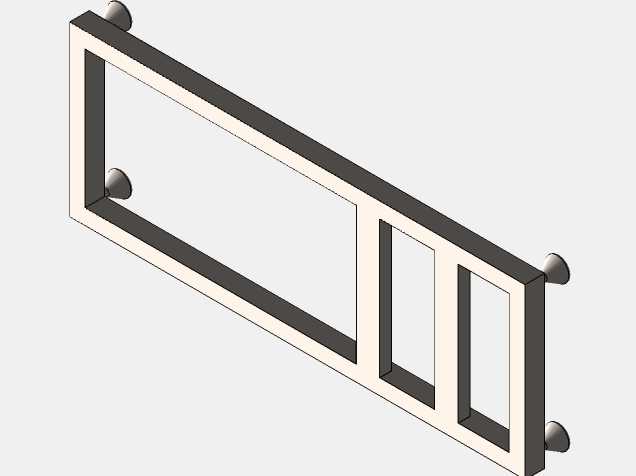

这款振动分析装置主要面向高校机械类专业实验教学、基础动力学研究验证场景设计，可帮助学习者直观理解受迫振动、共振、阻尼减振等核心动力学原理，也可用于小型零部件的振动特性快速测试，替代部分昂贵的专业振动测试台完成基础演示类实验。装置整体采用台式紧凑布局，所有功能模块集成在同一水平安装基座上，无需额外搭建即可直接放置于实验台面使用，整体占用空间适配常规实验室操作台尺寸，安装边界预留了标准固定孔位，可根据实验需求加装防护外罩或额外的测试传感器支架。从功能特性来看，装置集成了激振发生模块、试样装夹模块、振动参数采集模块、调节配重模块四个核心部分，激振模块可输出不同频率、幅值的简谐振动，能够模拟工业场景中设备运行产生的不同振动激励；试样装夹模块支持快速更换不同材质、不同结构的测试样件，可完成梁类、板类、小型组件的振动特性测试；调节配重模块可沿导向滑轨无级调整位置，以此改变系统整体的固有频率参数，方便演示不同参数下的振动响应变化。设计过程中优先考虑了教学场景的操作便捷性与安全性，所有可调节部件均采用手拧式锁紧结构，无需额外工具即可完成参数调整，运动部件外侧预留了足够的安全间隙，避免实验操作过程中发生夹碰风险；整体结构采用模块化拆分思路，每个功能单元均可独立拆卸更换，既方便日常维护更换易损部件，也可根据教学需求拓展不同的实验功能模块，比如加装阻尼调节组件即可拓展阻尼减振相关实验内容。基座采用高刚性铸铁材质加工，能够有效吸收装置自身运行产生的额外振动，避免外部干扰影响实验测试结果，所有传动连接部位均做了消隙处理，保证激振输出的参数精度，让实验演示的振动现象更清晰直观，帮助学习者快速建立振动相关的动力学知识认知。
