小型半匹液压动力集成单元结构设计

这款小型液压动力集成单元，主要面向小型工装夹具驱动、小型自动化设备执行机构供能、低压液压试验台搭建、小型升降辅助装置动力供给等应用场景，能够为单路或双路低压液压执行元件提供稳定的压力油输出，适配需要紧凑安装空间、低功率液压动力源的各类工业场景，可直接安装在设备机架内部或设备旁侧的预留安装位，无需额外搭建复杂的油路管路，大幅降低现场安装调试的工作量。

从实际用途来看，该动力单元可作为小型液压机具的独立动力源，替代传统分散布置的电机、泵、阀组拼接结构，减少管路接头带来的泄漏风险，同时降低整体占用空间，适合在空间局促的自动化产线、小型专用设备内部使用，能够驱动小型液压缸完成夹紧、顶升、平移等常规动作，也可为小型液压马达提供旋转动力，适配低负载的回转作业需求。

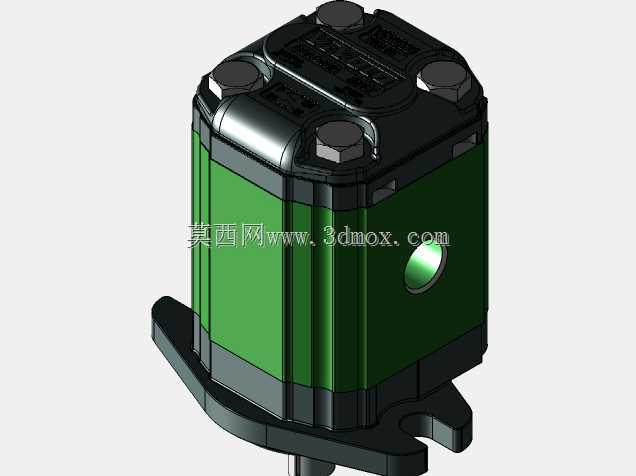

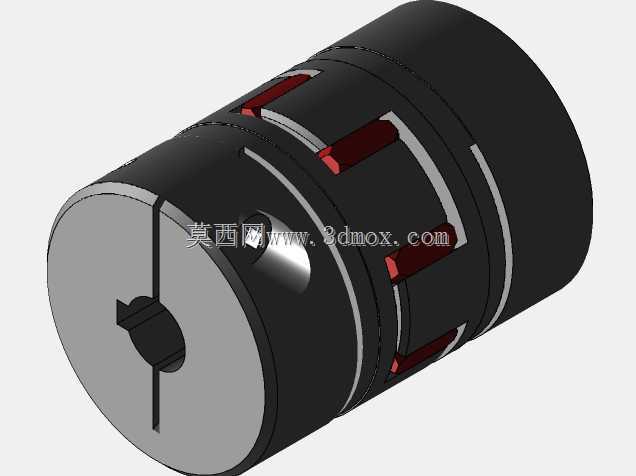

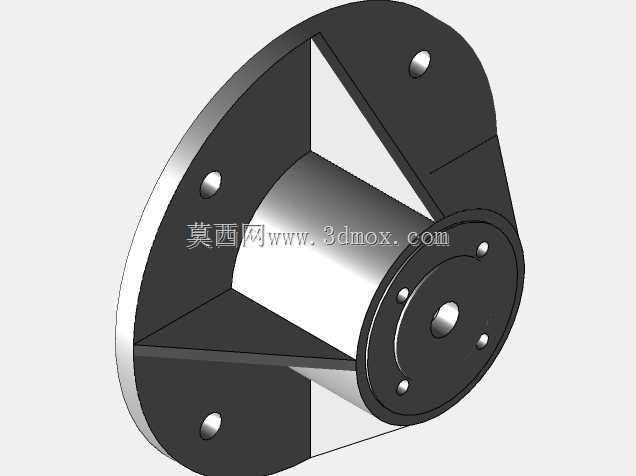

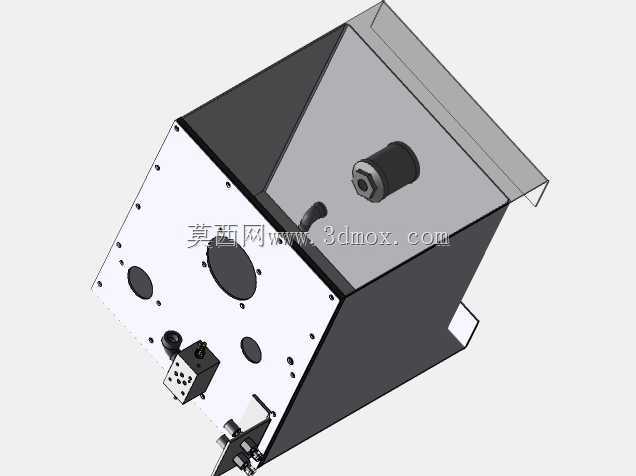

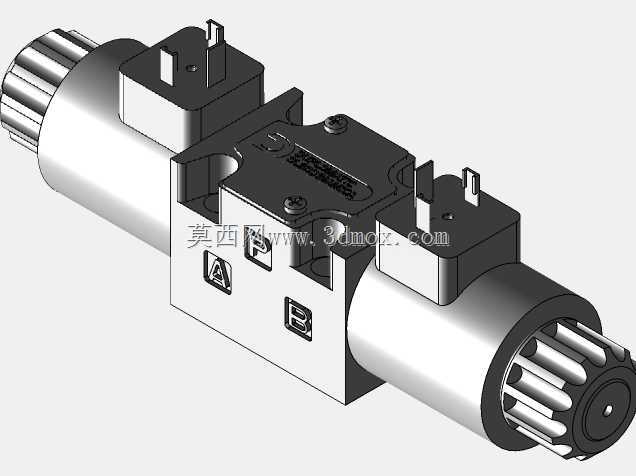

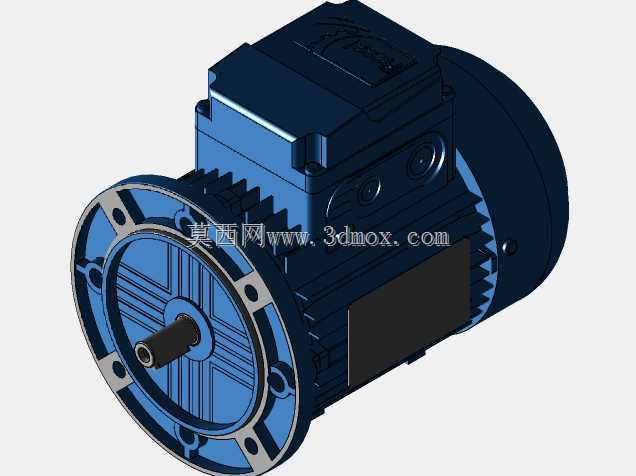

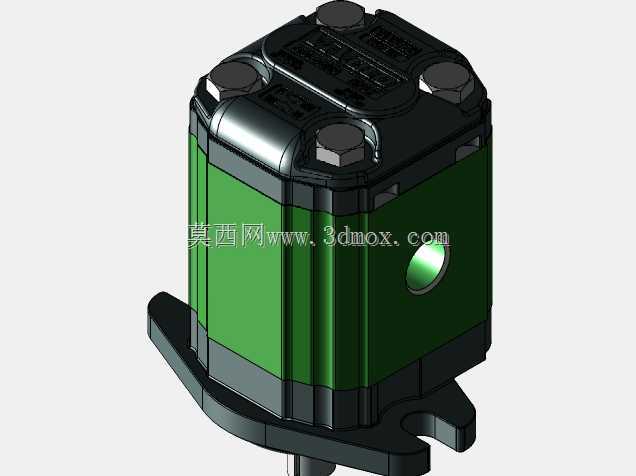

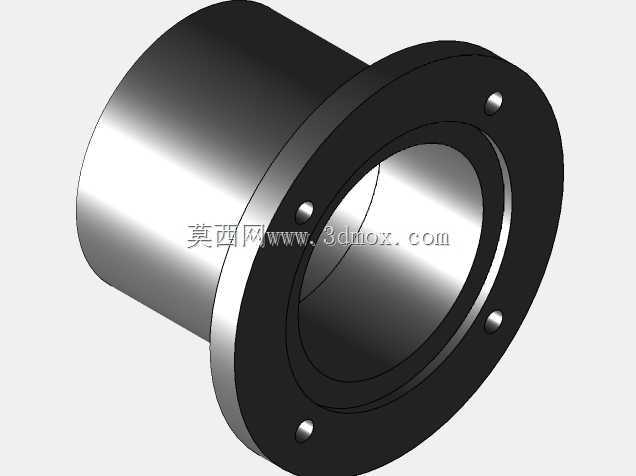

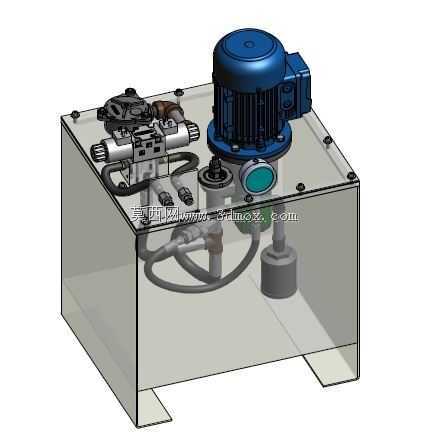

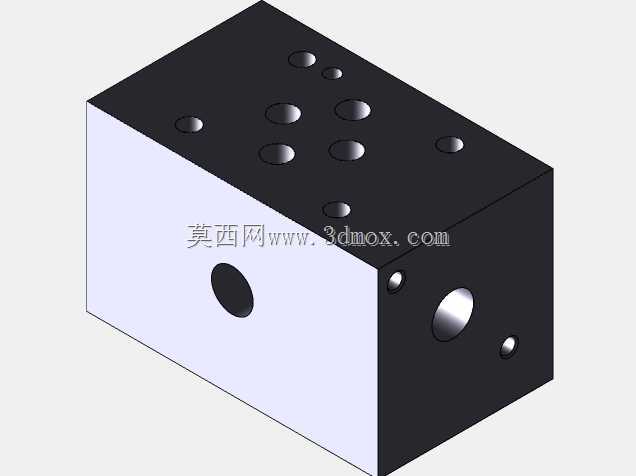

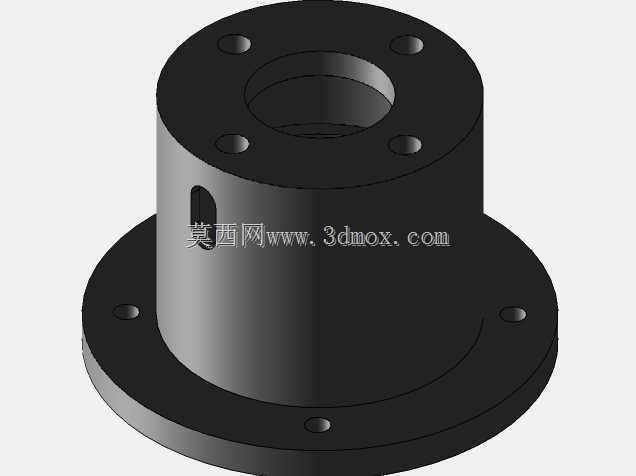

产品功能特性上，该单元集成了动力驱动、压力油输出、方向控制、压力安全保护等核心功能，油箱采用透明可视化结构设计，可直接观察内部油液液位与油液清洁状态，日常巡检无需打开油箱盖即可判断油液状态；阀组采用集成式安装布局，将方向控制阀、安全溢流阀等元件直接布置在油箱上盖，减少外接管路长度，降低压力损失同时减少泄漏点；电机与液压泵采用同轴直连结构，通过联轴器传递动力，传动效率高，运行振动小，噪音控制表现优于皮带传动的同功率动力单元。

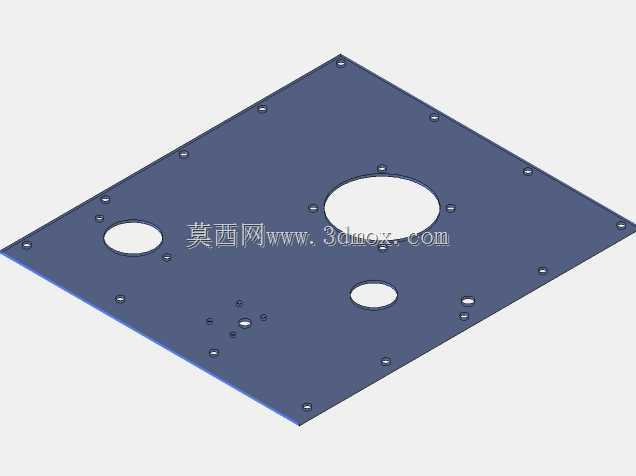

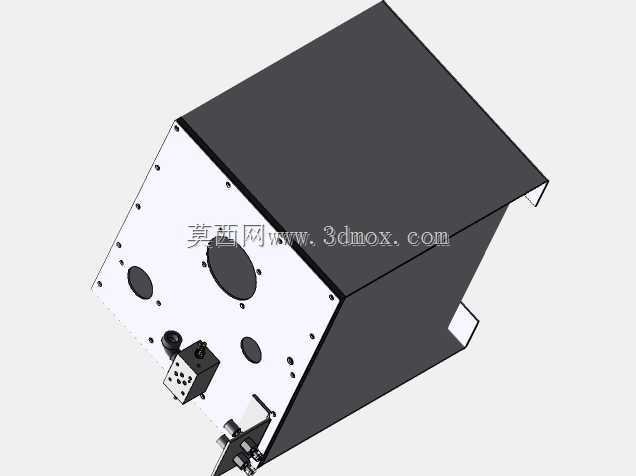

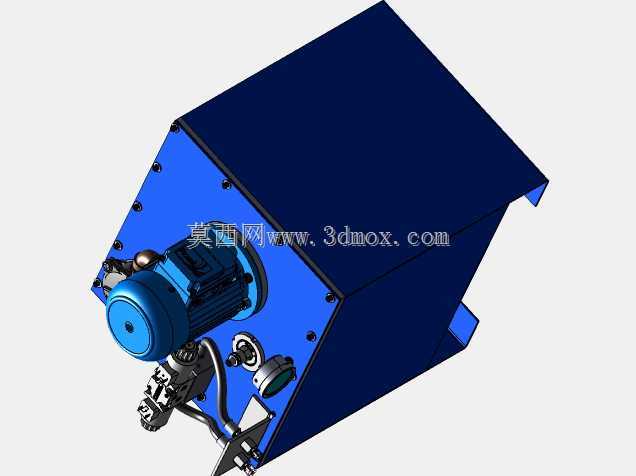

设计思路上，该单元优先考虑紧凑性与易维护性，将所有核心元件都集成在方形油箱的上盖安装面，所有元件的安装位置都预留了足够的操作空间，日常更换密封件、调节压力、清理阀件时无需拆解整体结构，只需在设备上方即可完成维护操作；油箱底部设置了支撑脚，既可以抬高油箱避免底部与安装面直接接触造成锈蚀，也预留了油液排放的操作空间，换油时可直接在底部接取废油。

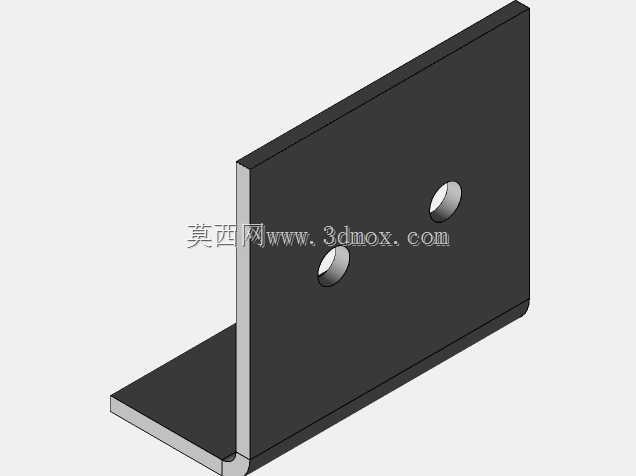

外形尺寸与安装边界方面，该单元整体为方正结构，安装时只需预留对应方形区域的安装平面，上盖所有元件的最高点不超过电机顶部高度，侧向阀组的外接油口都朝向外侧，连接油管时不会与周边结构产生干涉，安装固定可通过油箱底部的安装孔直接锁附在安装机架上，无需额外制作安装支架，整体重心位于油箱几何中心位置，运行时稳定性好，不会因为电机振动产生偏移。
