柯尔特M1911手枪Autodesk Inventor三维模型

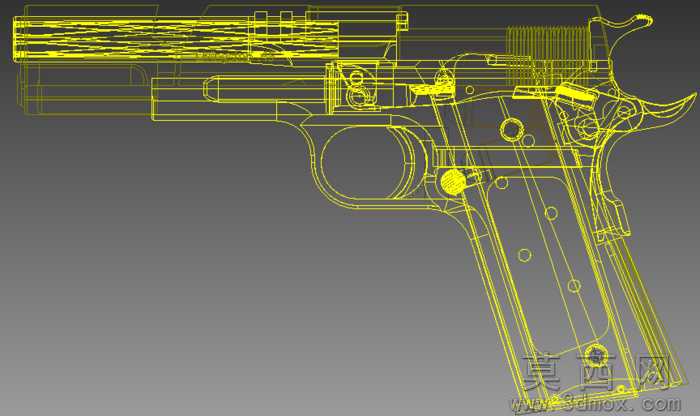

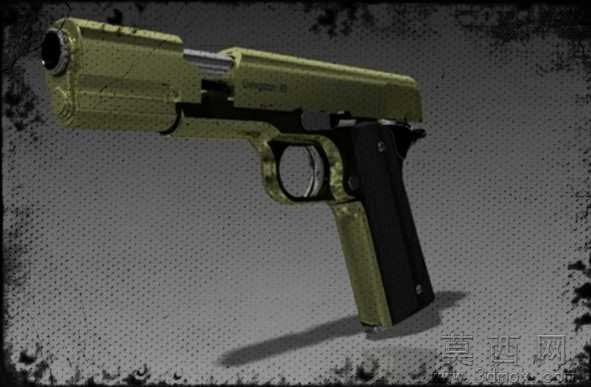

本模型为柯尔特M1911手枪的高精度三维数字模型，建模阶段以该型手枪的真实量产尺寸为基准，采用Autodesk Inventor2013软件完成全参数化构建，建模过程遵循从核心部件到外围组件的递进逻辑：首先完成枪管、套筒、套筒座、扳机组件、握把护板、击锤、弹匣等核心零件的独立建模，每个零件均严格还原实物的尺寸公差与装配关系，通过草图绘制、特征拉伸、旋转切除、倒角圆角、阵列镜像等基础建模命令完成零件细节刻画，对套筒表面的防滑纹路、握把护板的固定螺丝孔、扳机护圈的弧度、枪口的内膛倒角等易忽略的细节都做了1:1还原，所有零件建模完成后通过Inventor的装配约束功能完成总装，添加了同轴、贴合、角度等约束关系，确保各活动部件的运动逻辑与真实枪械一致，可模拟套筒后坐、扳机扣动、击锤待击等动作。参数设计层面，模型完全参照M1911手枪的公开制式参数设定，全枪总长216mm、枪管长127mm、空枪对应模型重量参数匹配实物1.13kg的标准，各零件的壁厚、配合间隙均按照真实枪械的加工公差设置，所有参数均保留可编辑属性，使用者可根据需求调整尺寸参数完成衍生设计。渲染材质方面，模型针对不同部件匹配了对应物理材质：套筒与枪管部分采用军绿色烤蓝金属材质，调整了金属粗糙度、反射率参数还原烤蓝工艺的哑光金属质感，扳机、击锤、保险等小部件采用高亮碳钢材质，握把护板采用黑色电木材质，添加了细微的颗粒纹理还原电木的磨砂触感，弹匣底座采用黑色工程塑料材质，渲染阶段添加了工作室环境光与地面投影，最终呈现的渲染效果与实物视觉表现高度一致。结构原理层面，模型完整还原了M1911的枪管短后坐自动原理结构，包含枪管偏移式闭锁机构、单动式发射机构、弹匣供弹机构、手动保险与握把保险结构，各机构的零件连接关系、运动行程均与实物一致，可直观展示该型手枪的自动循环过程。软件兼容层面，模型原生为Autodesk Inventor2013格式，同时导出了通用STL格式文件，可兼容SolidWorks、UG、Pro/E、3ds Max等主流三维设计软件，STL格式可直接导入切片软件用于3D打印，也可导入渲染软件做进一步的视觉效果制作。研发教学应用层面，该模型可作为枪械结构原理教学的直观演示教具，帮助学习者理解经典半自动手枪的结构设计与工作逻辑，也可作为军工产品设计的参考原型，用于轻武器相关的结构验证、外观设计迭代，同时也可作为影视道具、游戏资产制作的基础模型，适配不同场景的使用需求。
