Silentia缓冲阻尼柜门铰链三维数模

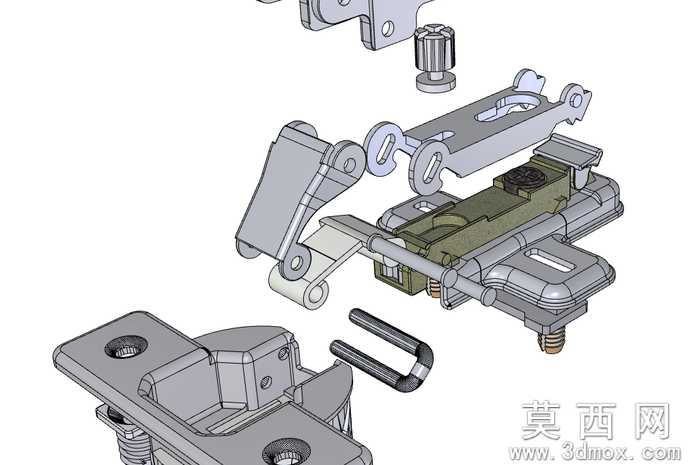

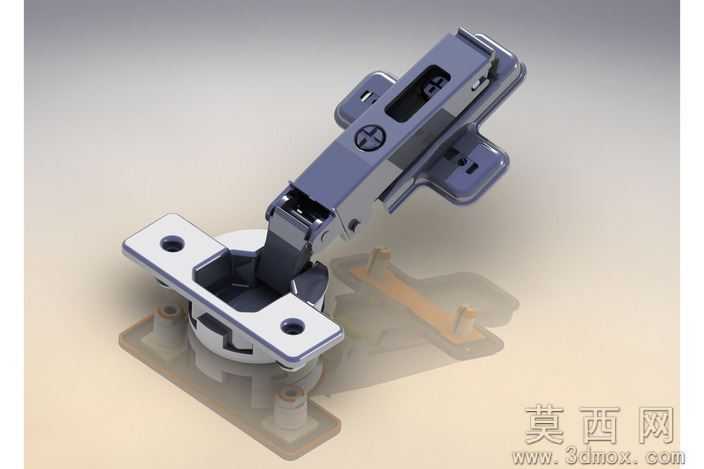

本模型为1:1比例还原的Silentia系列缓冲阻尼柜门铰链，建模阶段以实物测绘尺寸为基准，在SolidWorks软件中采用自底向上的装配建模流程：首先分别绘制铰杯、连接臂、底座、阻尼组件、固定螺丝孔位等独立零件，对每个零件的折弯弧度、安装孔距、卡扣结构进行全参数化草图绘制，通过拉伸、切除、钣金折弯、圆角倒角等特征命令完成单个零件的实体建模，确保每个零件的尺寸公差符合五金件实际生产标准，再按照实际装配关系添加同轴心、重合、限位配合，完整还原铰链的开合运动行程，可直接模拟柜门开合的动作过程。参数设计层面严格遵循民用柜门铰链的通用规格，铰杯直径、底座安装孔距、开合最大角度均匹配常规16-18mm厚度柜体板材的安装需求，预留的调节螺丝行程可实现柜门上下、前后、左右三个维度的位置微调，阻尼结构的参数设置匹配慢回弹缓冲效果，避免柜门闭合时产生碰撞噪音。渲染材质环节采用Photoview360完成效果输出，金属部件赋予冷轧钢喷塑哑光蓝灰材质，还原五金件表面细腻的磨砂质感，活动铰接部位添加轻微的金属反光效果，底座固定片赋予镀锌亮面金属材质，场景搭配浅米色渐变背景与柔和投影，清晰呈现铰链的整体结构与细节特征，渲染效果图可直接用于产品展示或方案汇报。结构原理上，该铰链为隐藏式柜门铰接结构，通过多段连接臂的铰接传动实现柜门的转动开合，内置的液压阻尼结构在柜门闭合至最后15度行程时提供缓冲阻力，使柜门缓慢平稳闭合，铰杯与底座的卡扣式连接结构支持快装快拆，无需额外工具即可完成柜门的拆卸与安装，安装底座的可调螺丝结构可抵消柜体安装的尺寸误差，保证柜门装配后的缝隙均匀美观。软件兼容方面，模型除提供SolidWorks2009、SolidWorks2012两个版本的原生源文件外，还导出了STEP、IGES通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，不同软件平台打开后不会出现特征丢失、装配错位的问题，可直接编辑修改或导入装配体使用。研发教学应用层面，该模型可用于家具五金结构设计的参考案例，帮助设计师快速完成柜门铰链的选型与装配布局，也可作为机械制图、钣金设计、三维建模课程的教学实例，帮助学习者掌握五金零件的建模方法、装配配合技巧与渲染流程，同时也可用于家具定制方案的效果展示，提前模拟铰链安装后的开合状态与安装位置，避免实际生产装配中出现干涉问题。
