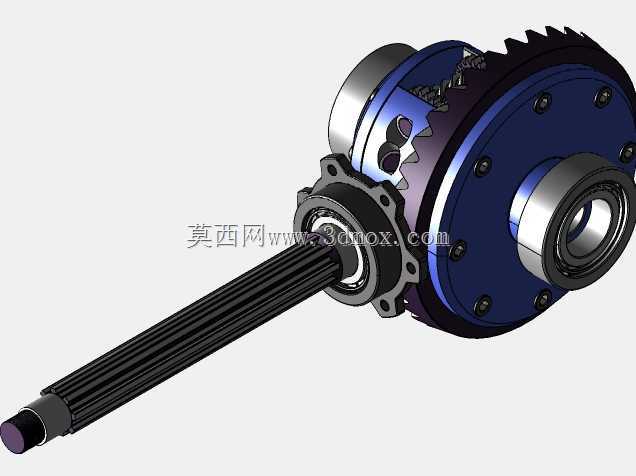

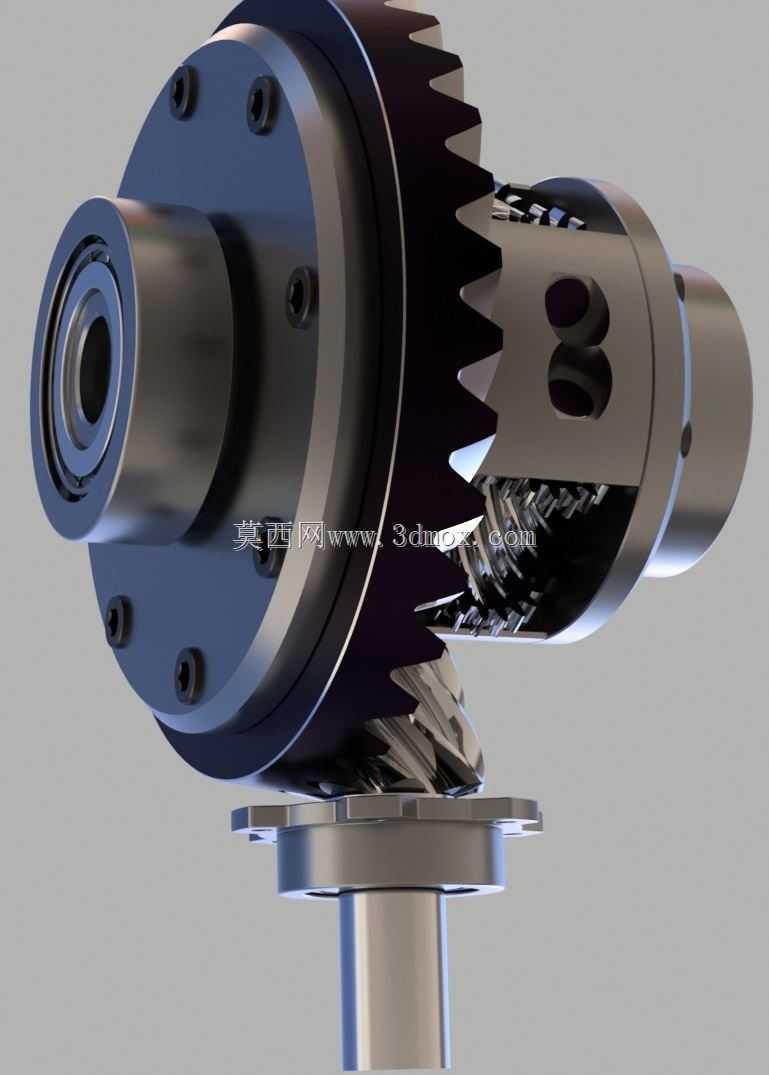

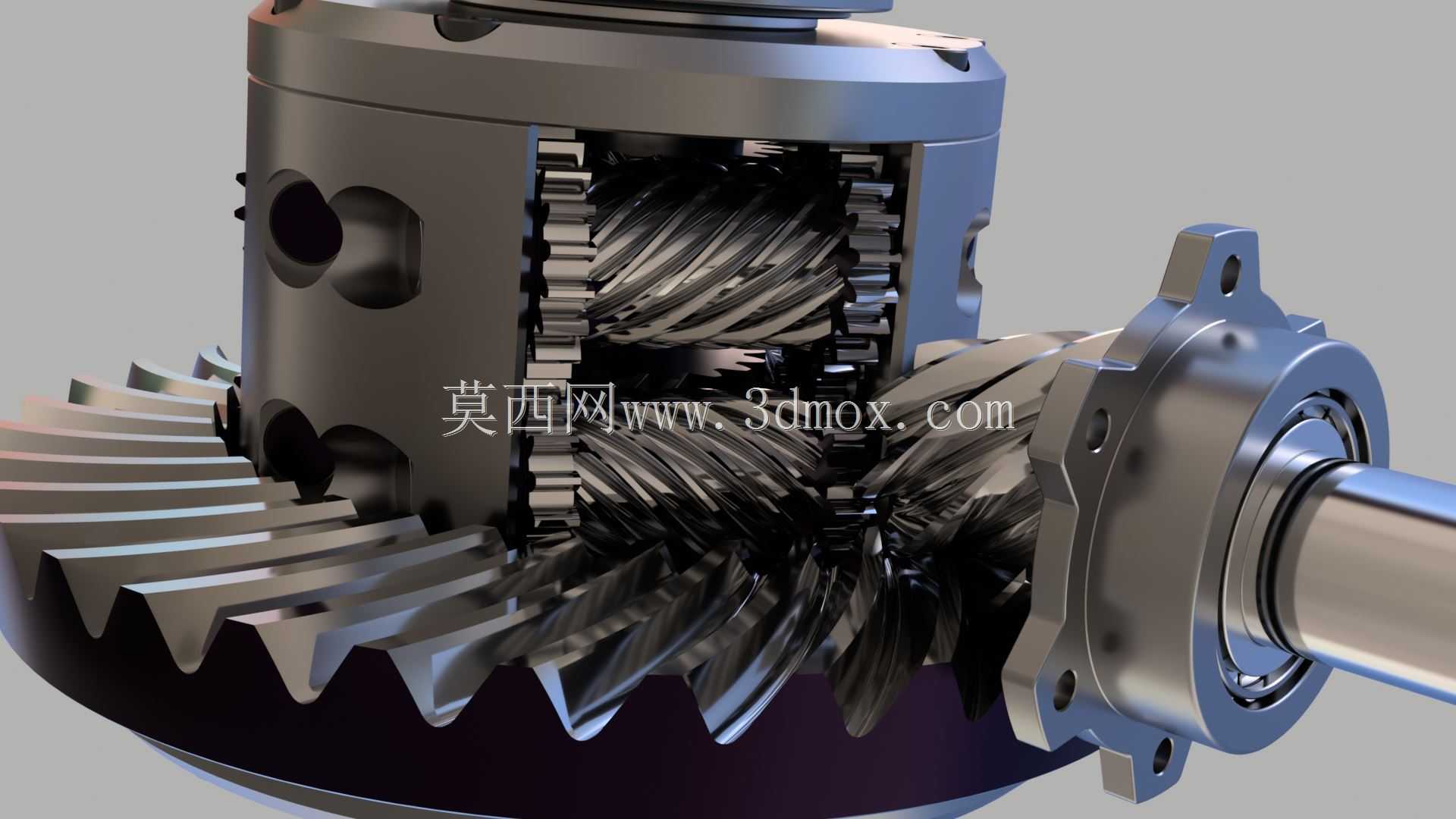

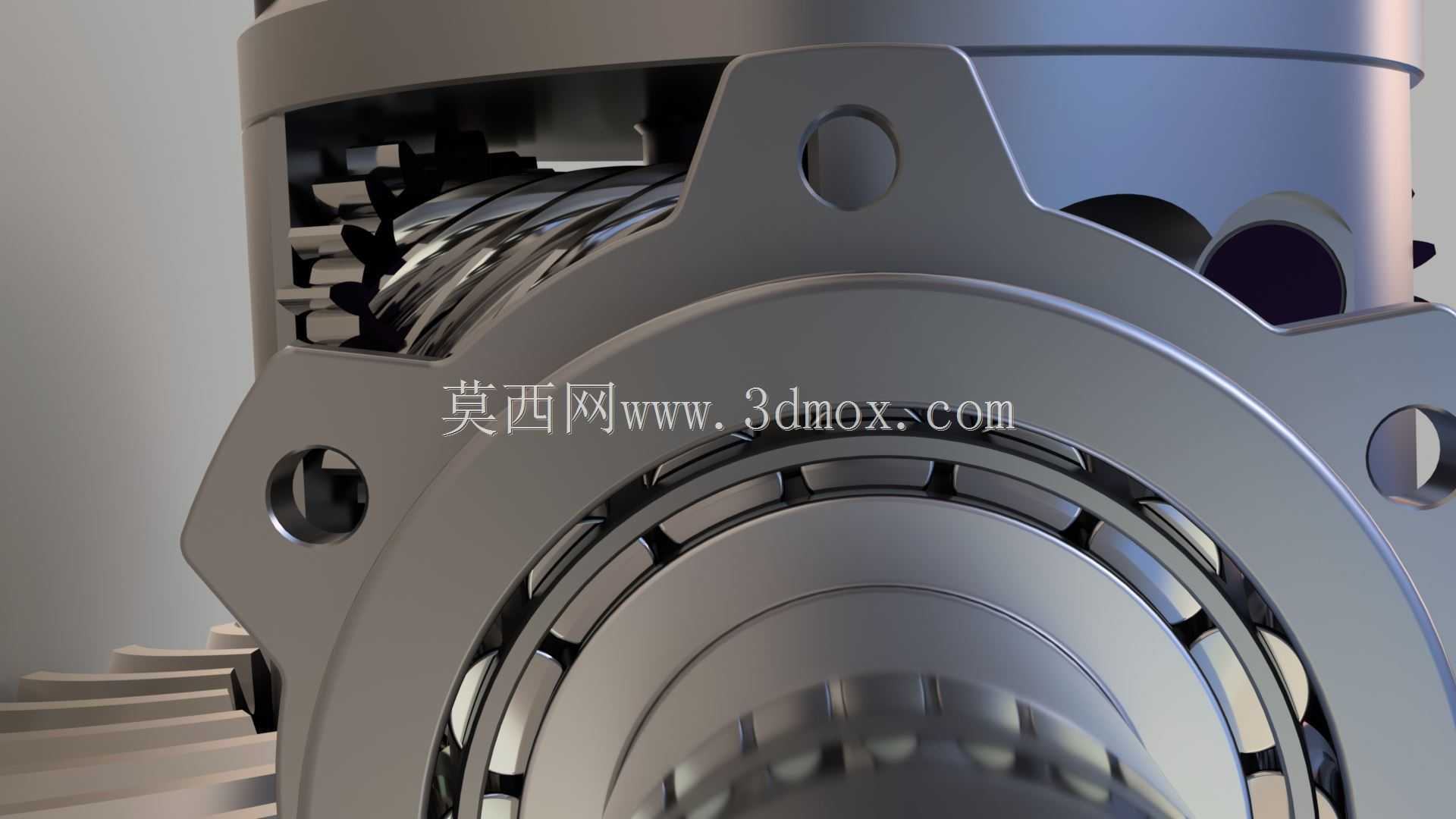

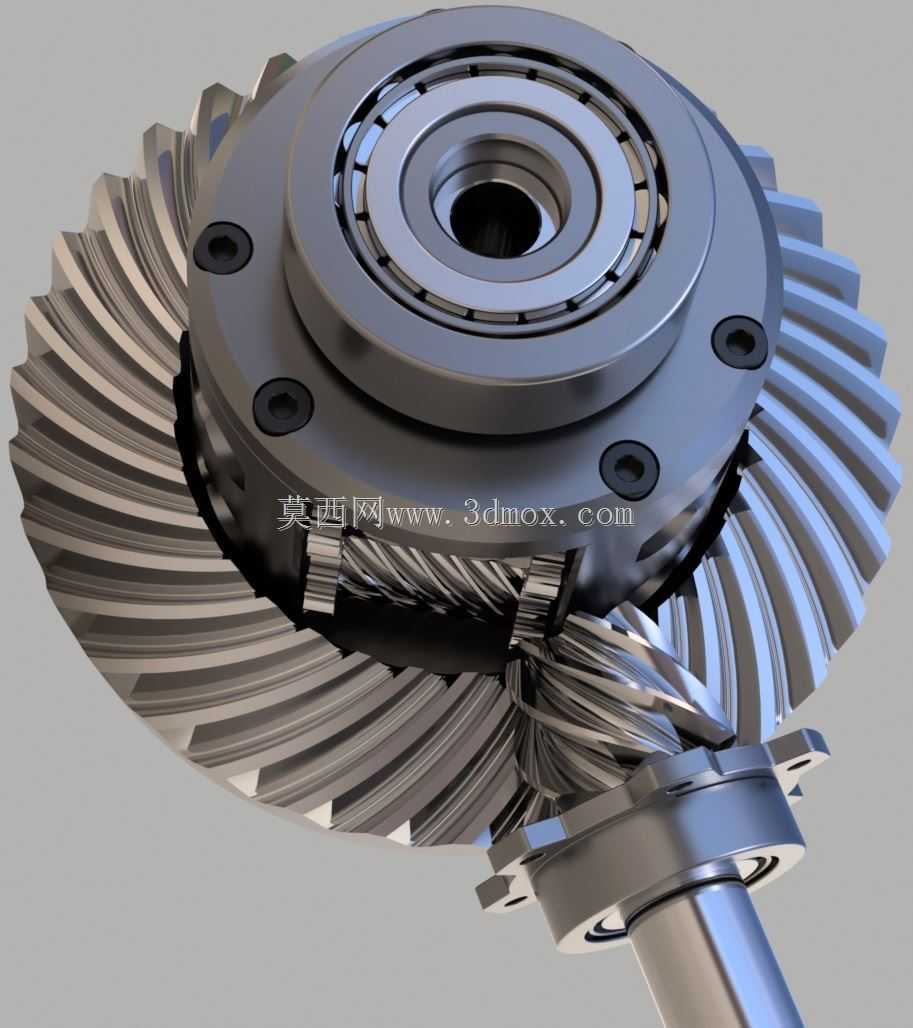

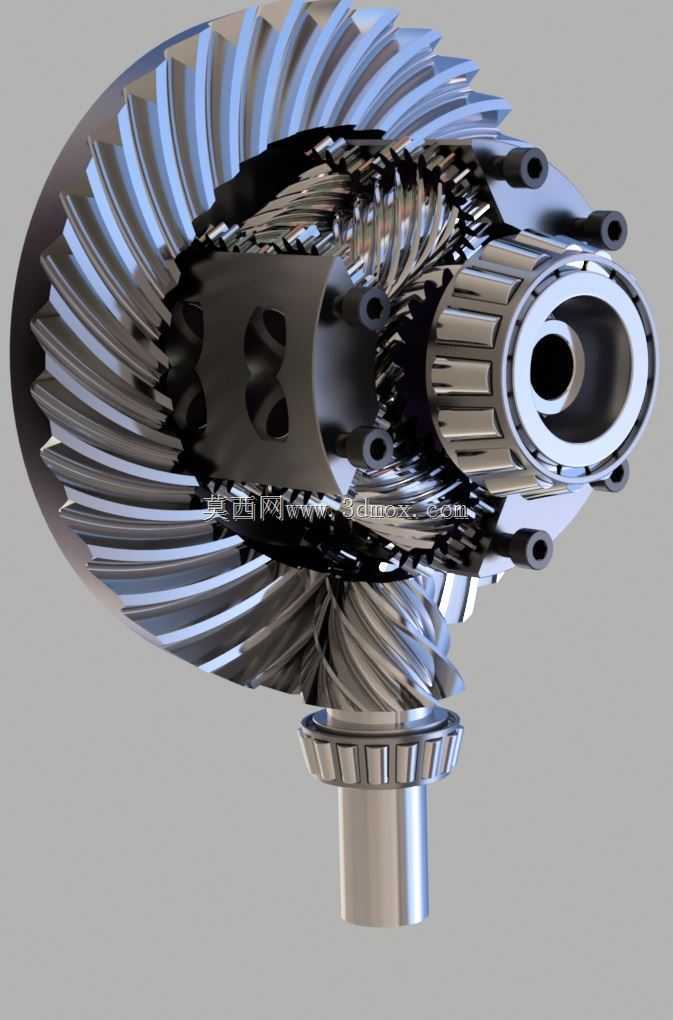

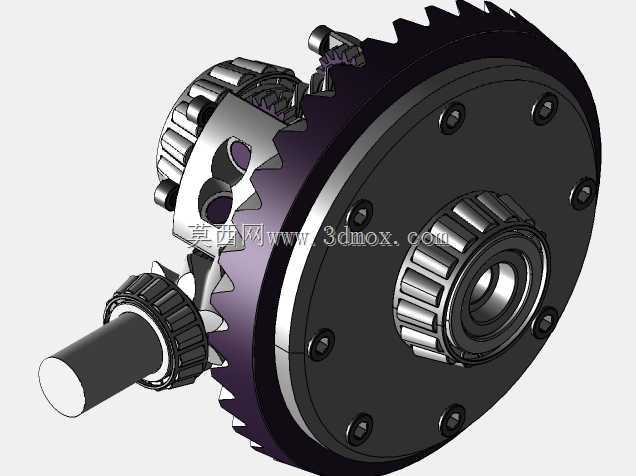

该差速器结构主要应用于高性能赛车及民用运动型车辆的驱动桥传动系统中,是车辆动力传递路径上的核心扭矩分配部件,核心作用是在车辆转向、轮间附着力出现差异时,自动调节左右驱动轮的扭矩分配,避免单侧驱动轮打滑空转,保证车辆在弯道、湿滑路面、非铺装路面行驶时的动力输出效率与行驶稳定性,相比普通开放式差速器,其无需额外电子系统介入即可依靠机械结构实现限滑功能,响应速度更快,可靠性更高,能够承受大扭矩动力输出的冲击,适配大马力赛车的激烈驾驶工况。从功能特性来看,该结构整合了主减速螺旋锥齿轮、托森蜗轮蜗杆锁止机构、差速行星齿轮组、支撑轴承组等多个子部件,主减速盆齿与输入轴螺旋锥齿轮配合完成动力的直角换向传递与一级减速增扭,内部的蜗轮蜗杆啮合副具备单向传动锁止特性,当两侧车轮转速差超过设定阈值时,啮合副会产生自锁效应,将更多扭矩传递至附着力更高的一侧车轮,同时不会完全锁死差速功能,保证车辆转向时两侧车轮可以存在合理转速差,避免轮胎异常磨损与转向卡顿问题。在设计思路上,该结构充分考虑了传动效率与结构强度的平衡,主减速齿轮采用螺旋齿形设计,相比直齿锥齿轮啮合重合度更高,传动过程更平稳,工作噪音更低,能够承受更高的载荷冲击;内部蜗轮蜗杆组件采用精密啮合设计,齿形参数经过优化,既保证锁止响应的灵敏度,又避免锁止过程过于突兀影响驾驶平顺性;整体壳体采用一体化承载设计,将各齿轮、轴承的安装基准整合在同一壳体上,保证各传动部件的同轴度与啮合间隙精度,减少传动过程中的振动与异响。从安装边界来看,该差速器整体为适配驱动桥桥壳的类圆盘结构,主减速盆齿的大端外径为安装时的最大径向尺寸,输入轴的伸出长度与轴承安装位尺寸匹配主减速器壳体的对应安装孔位,两侧输出轴的花键规格与半轴连接尺寸匹配对应车型的传动接口,壳体上的轴承安装位与桥壳内的轴承座配合实现径向定位,端面的连接孔位用于与桥壳端盖固定,整体安装空间紧凑,能够在不大幅改动原有驱动桥结构的前提下实现限滑功能的升级,各齿轮的润滑通道在壳体内部预留,适配车辆齿轮油飞溅润滑的工作方式,无需额外增设润滑管路,保证长期高负荷工作下的部件润滑可靠性。
- 上一篇:双自由度行星齿轮传动机构设计方案
- 下一篇:高精度螺旋齿传动构件工业设计
- 全部评论(0)
- 模板大小 61.13 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Fusion 360,Rendering,STEP / IGES,STEP / IGES,Rendering
- 软件分类 齿轮
