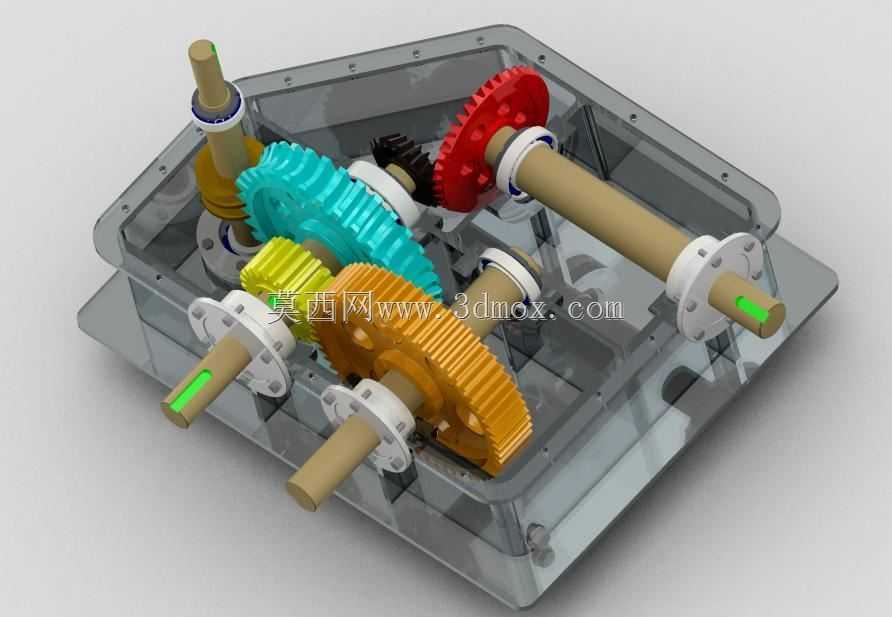

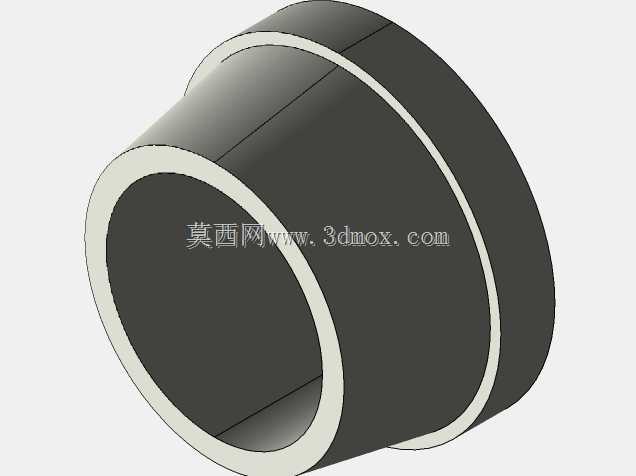

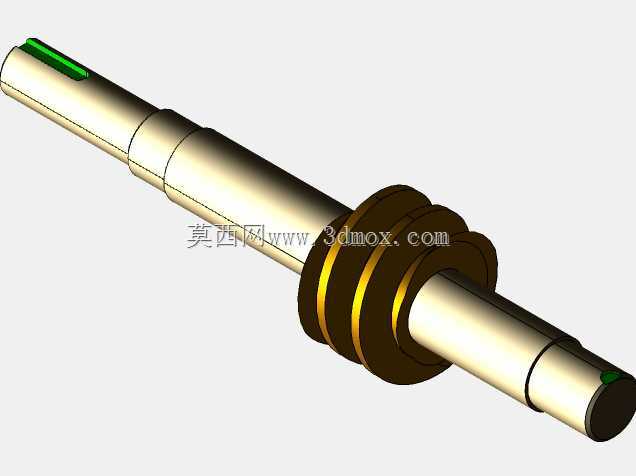

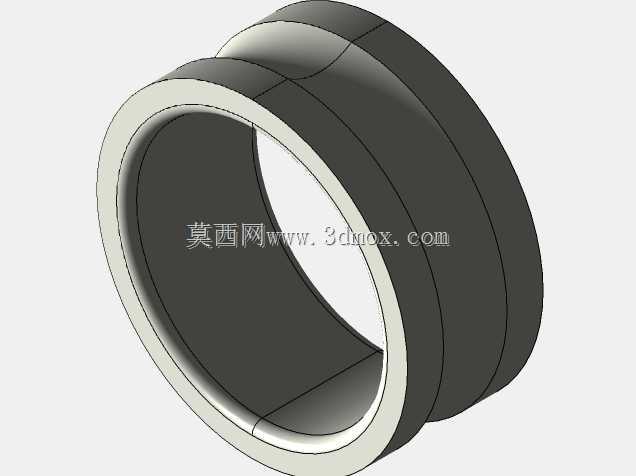

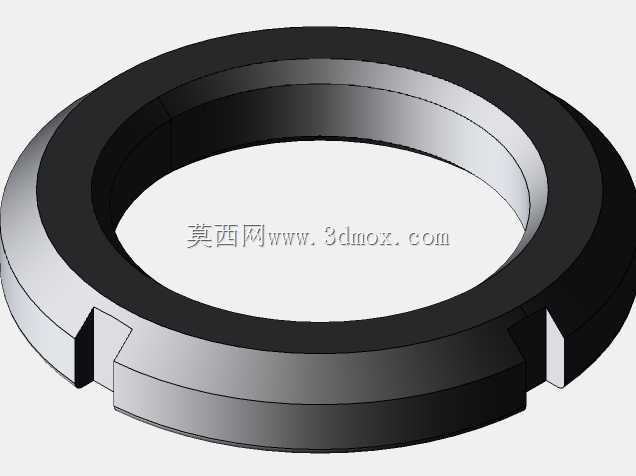

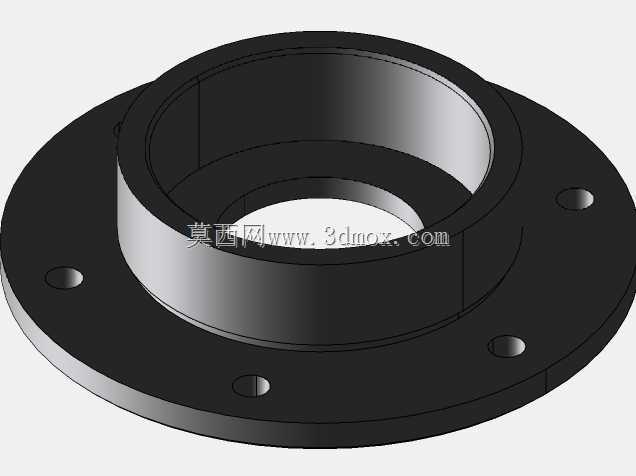

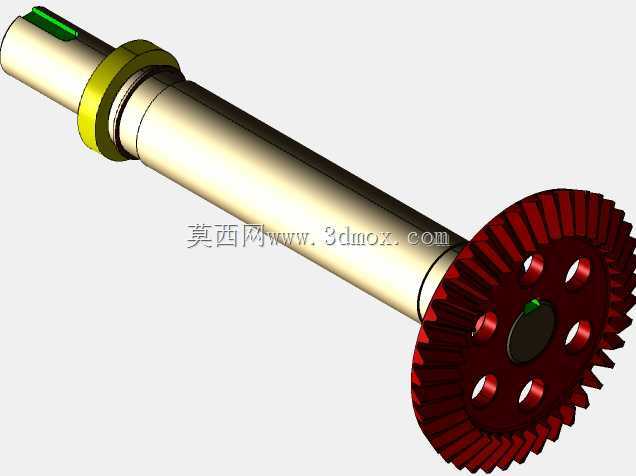

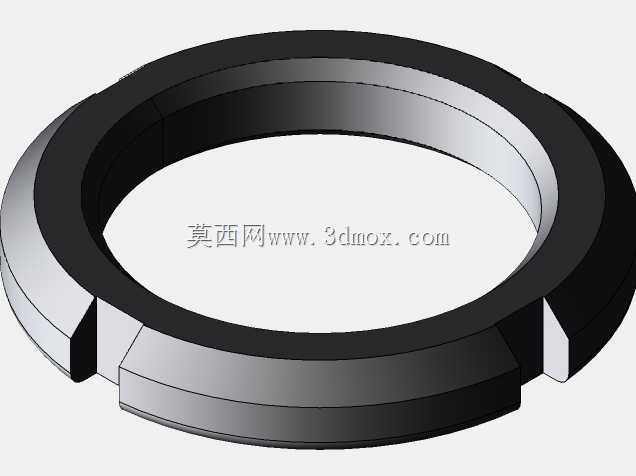

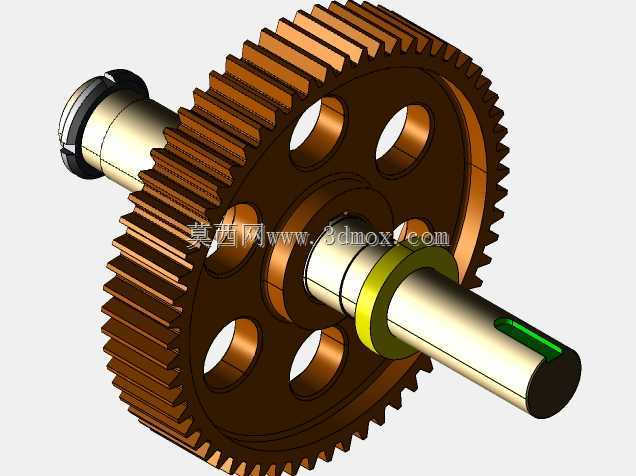

多级同轴齿轮传动减速箱体结构

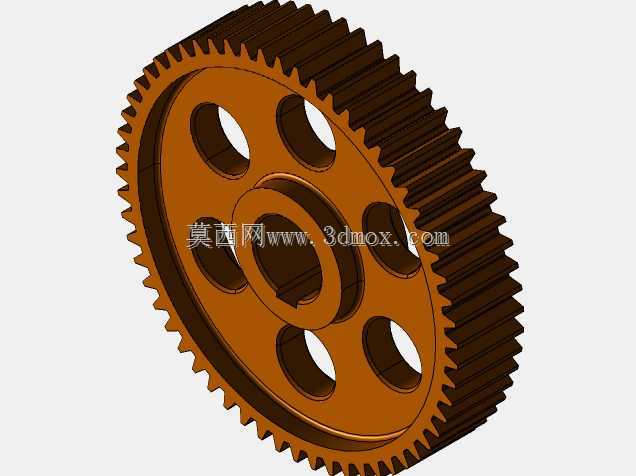

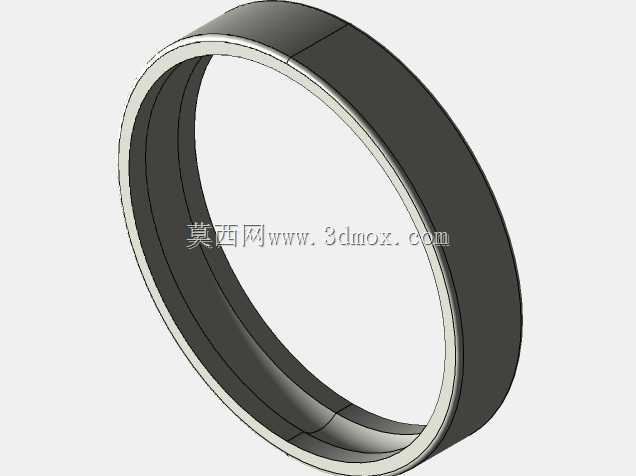

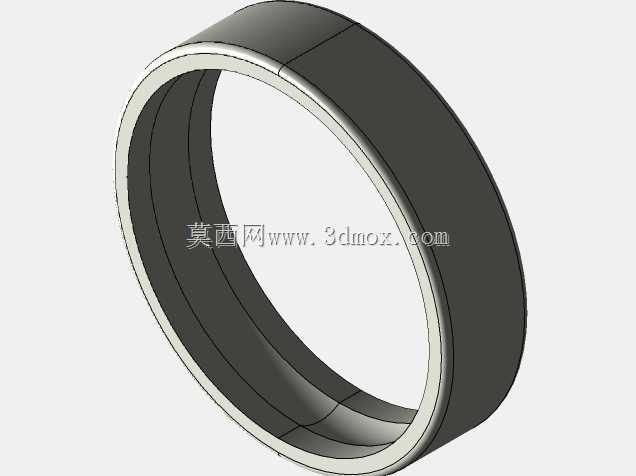

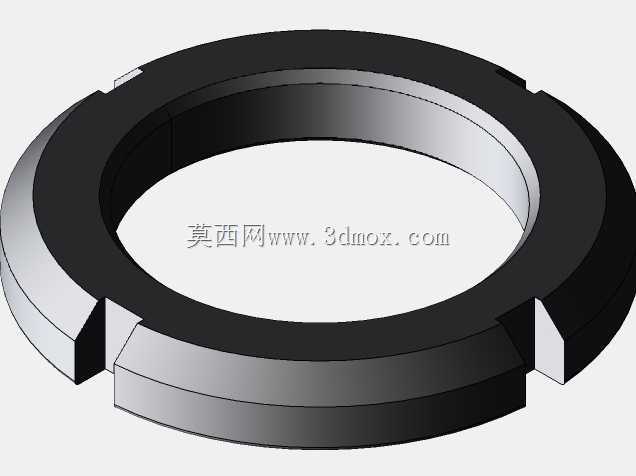

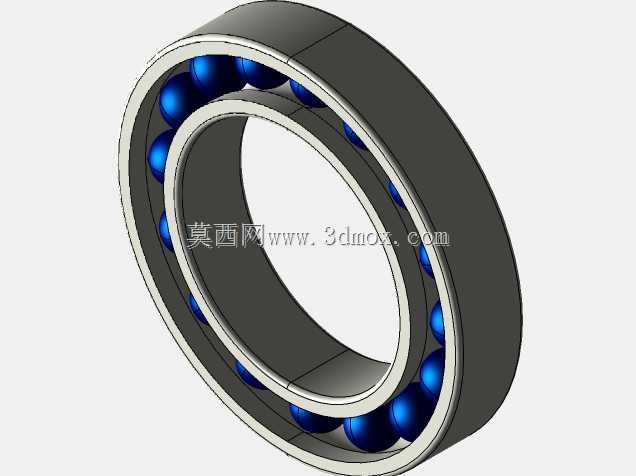

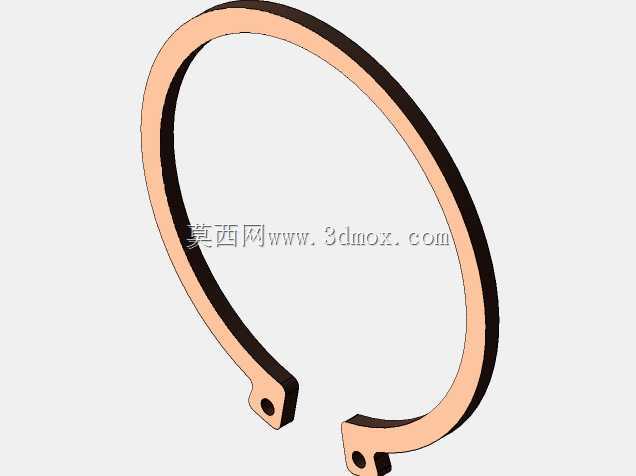

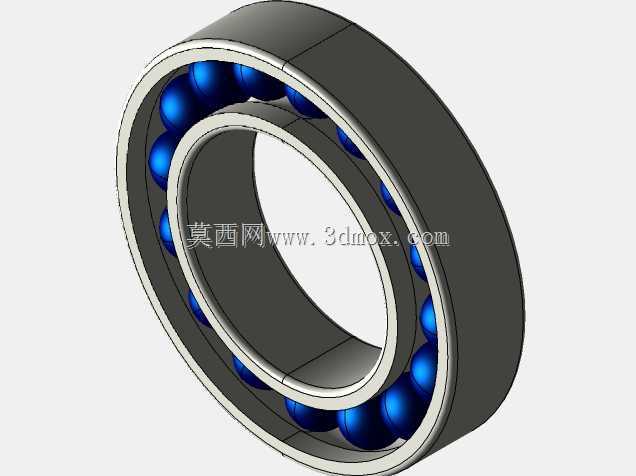

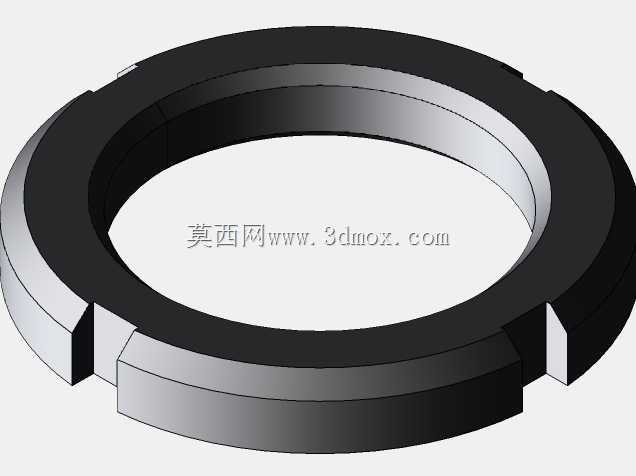

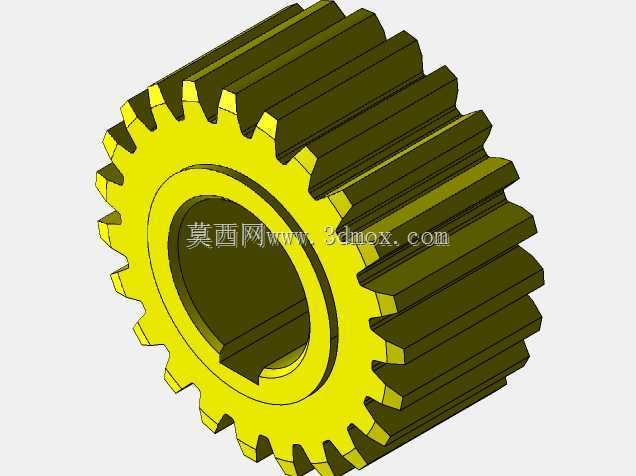

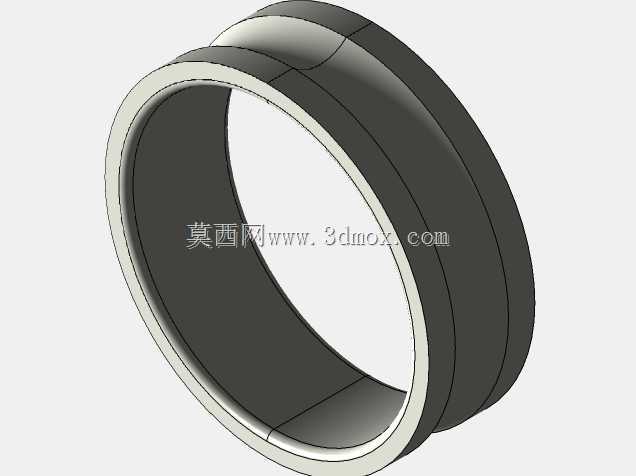

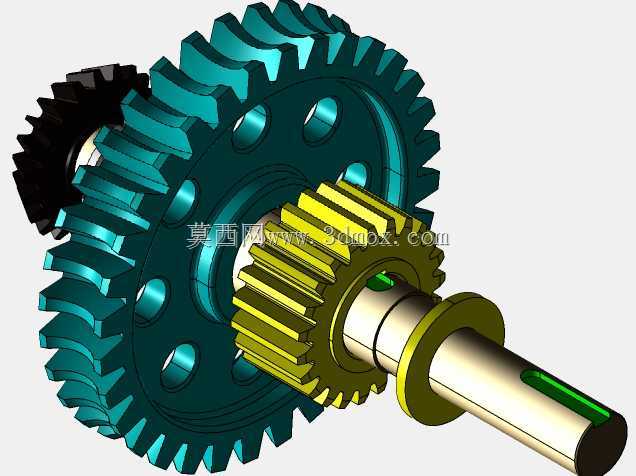

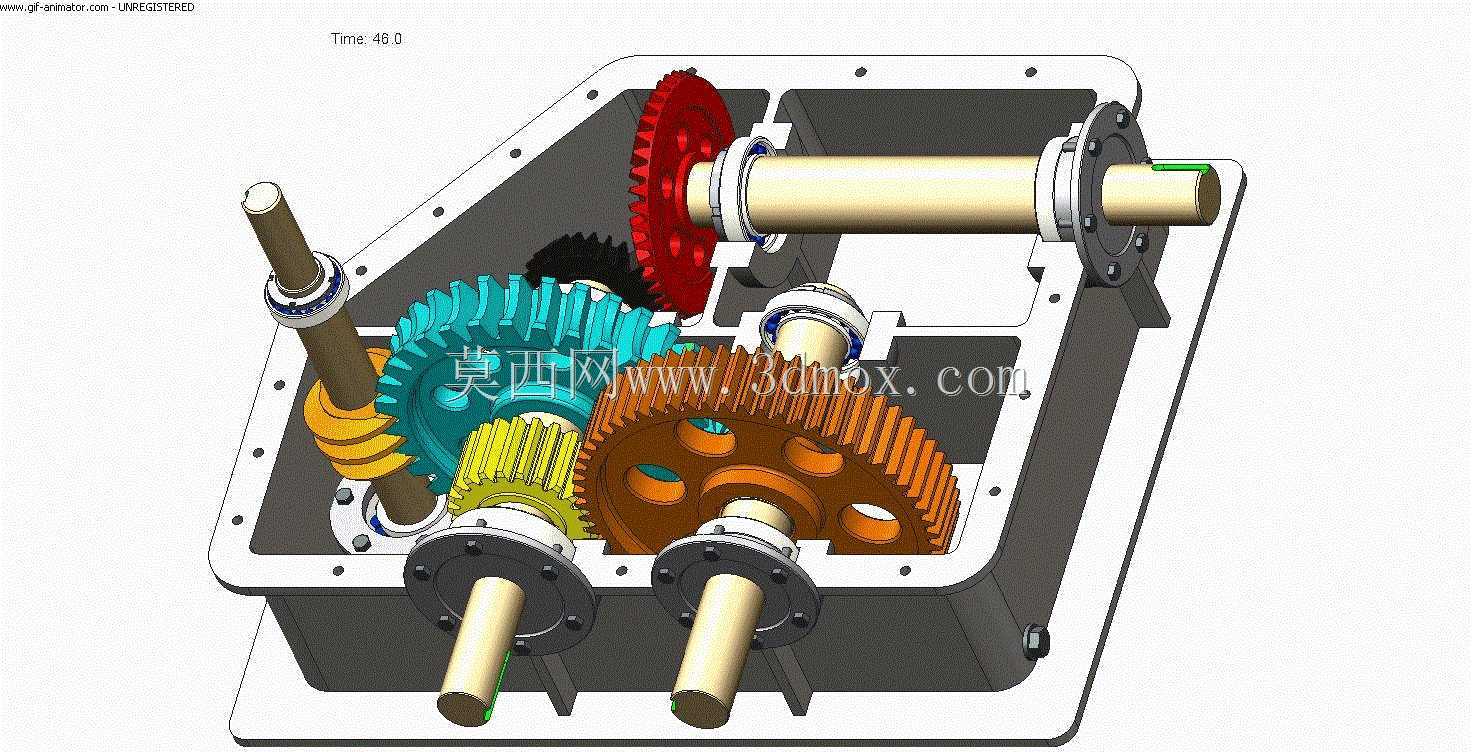

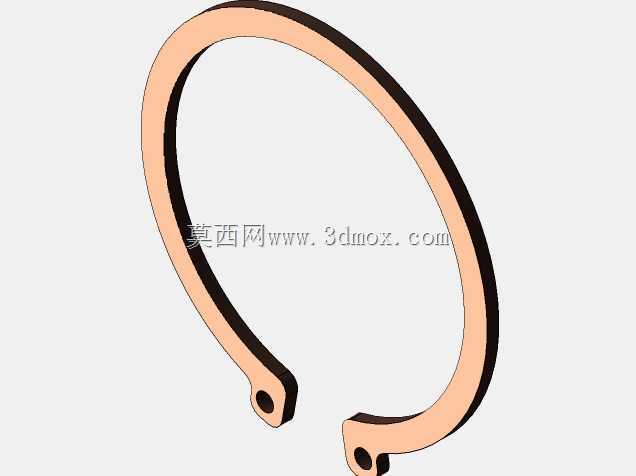

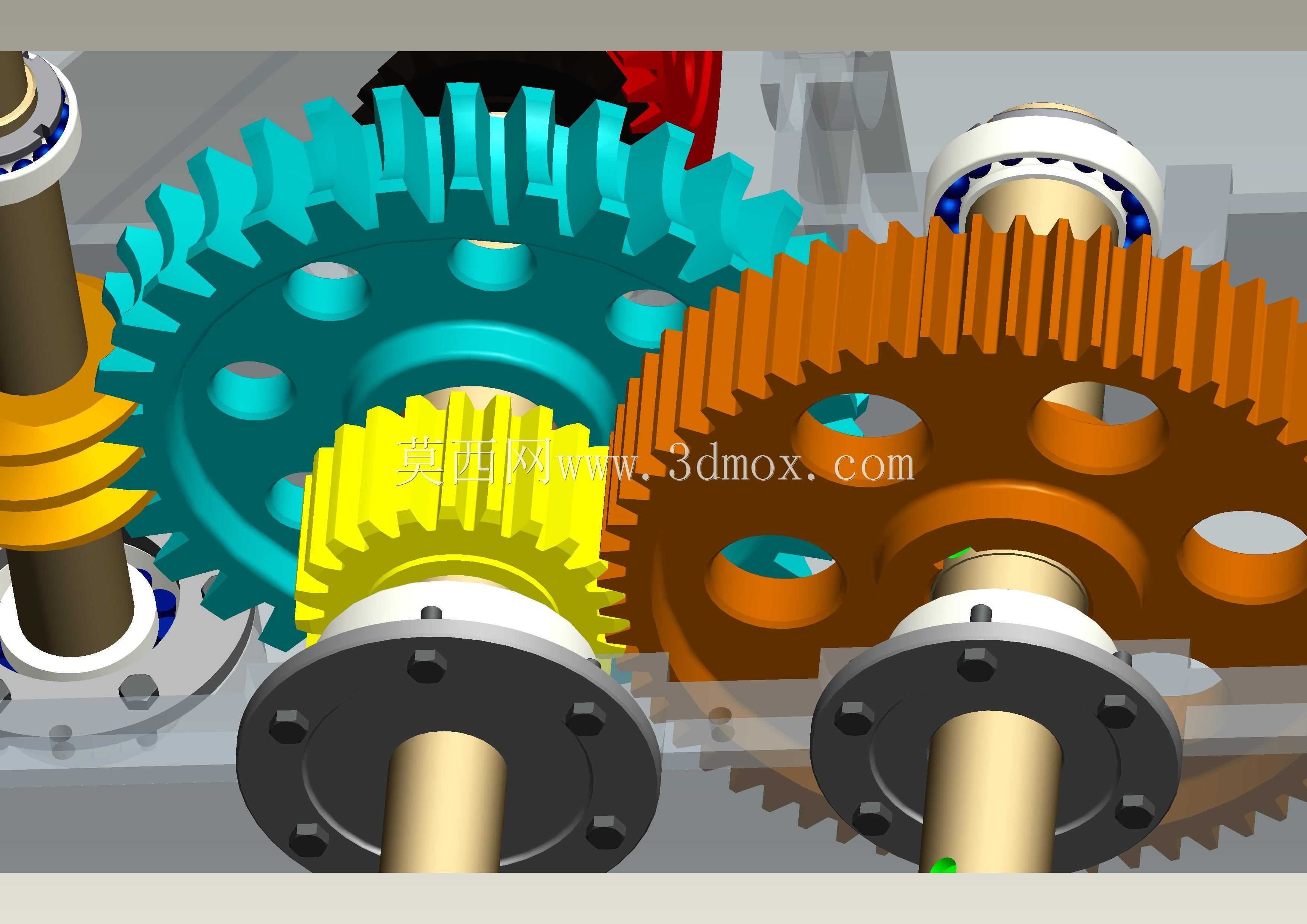

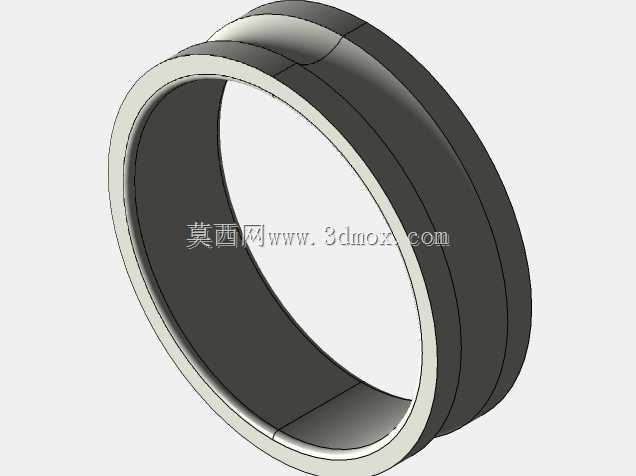

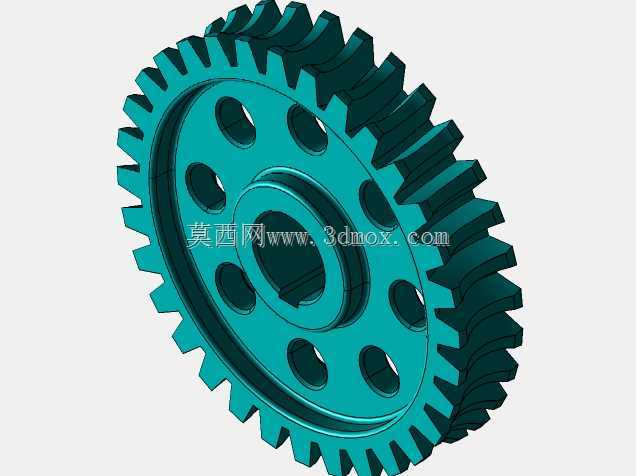

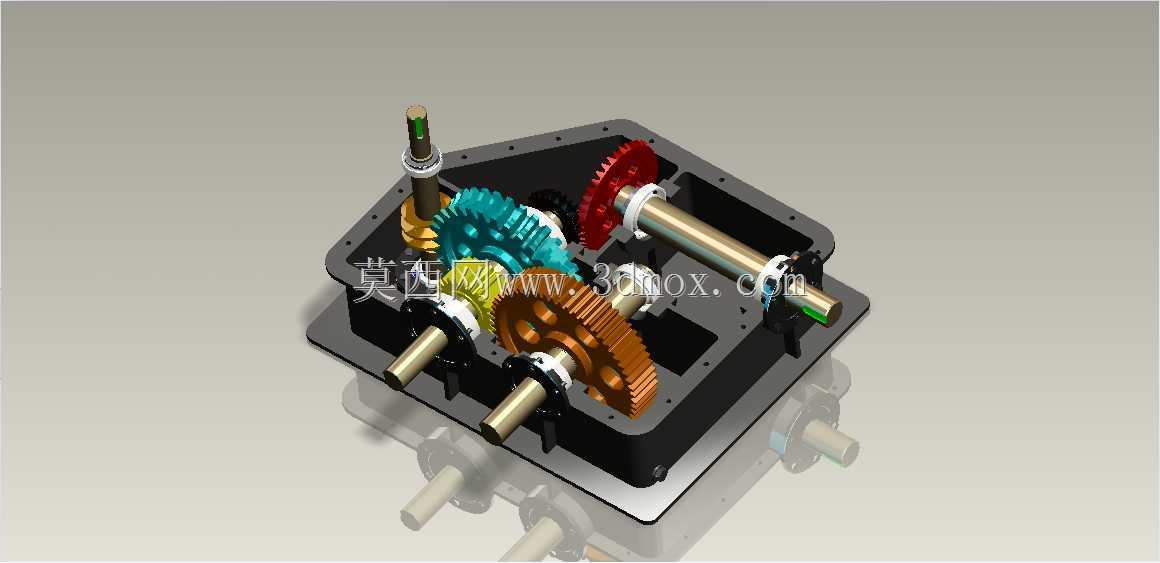

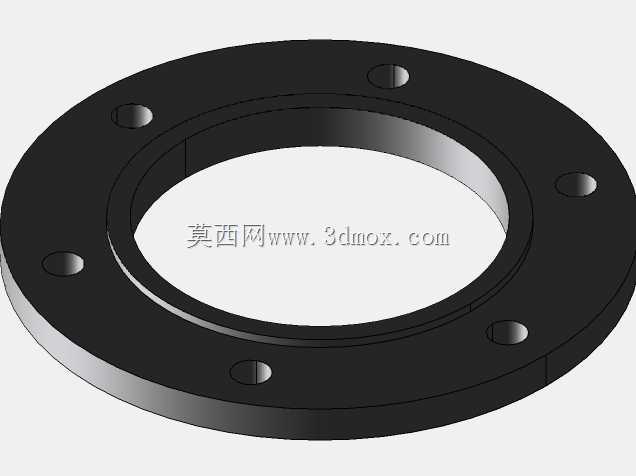

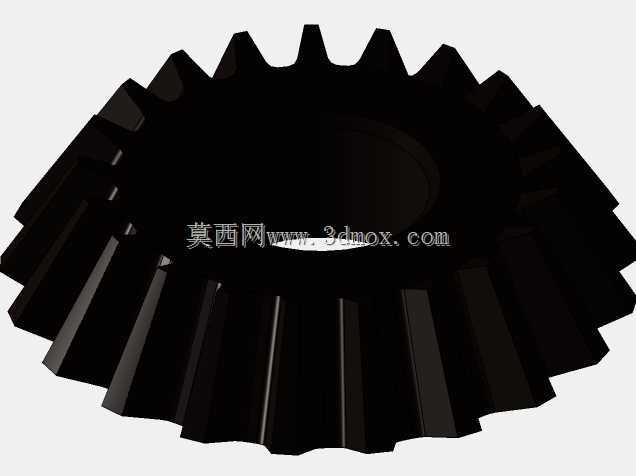

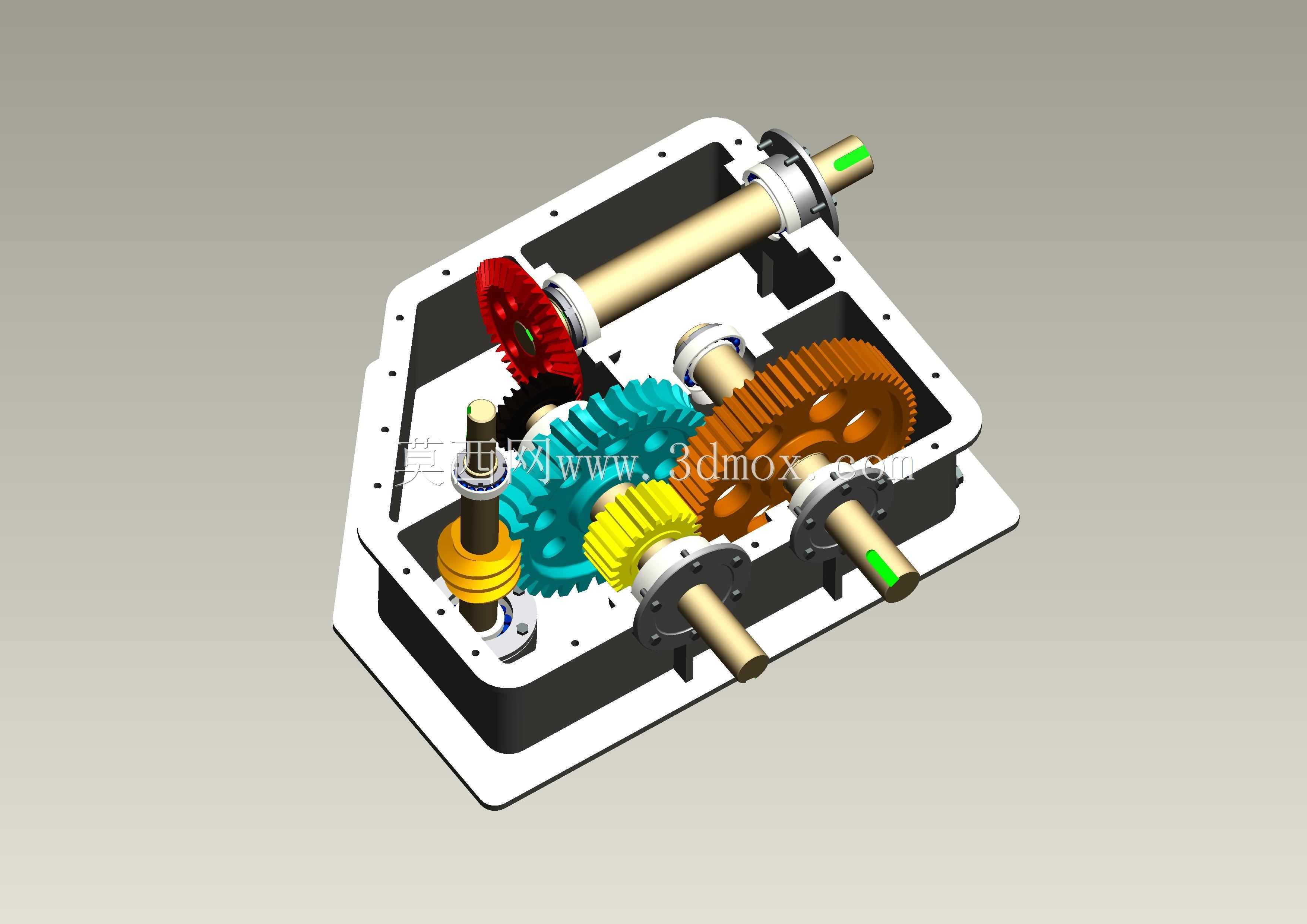

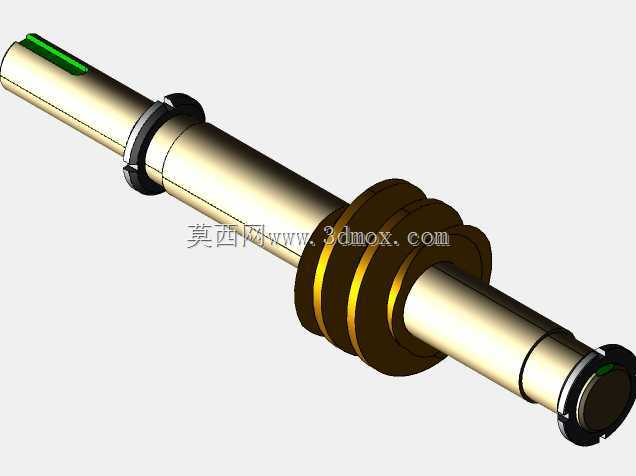

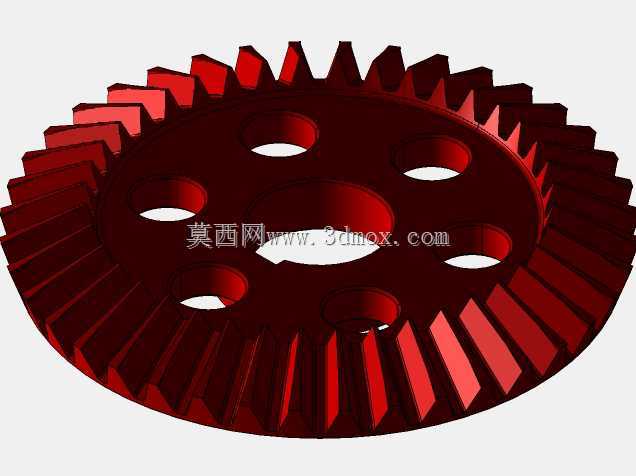

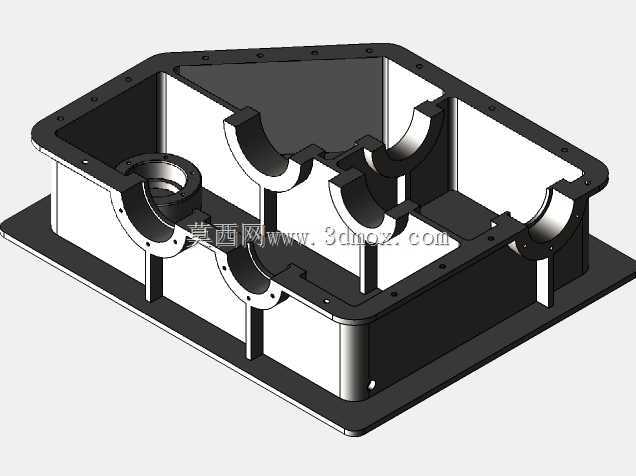

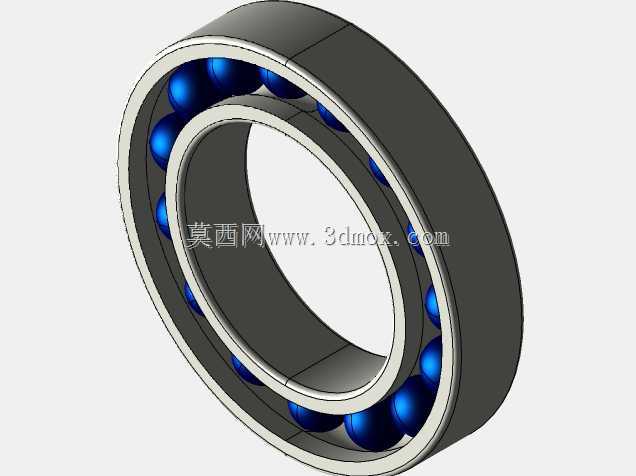

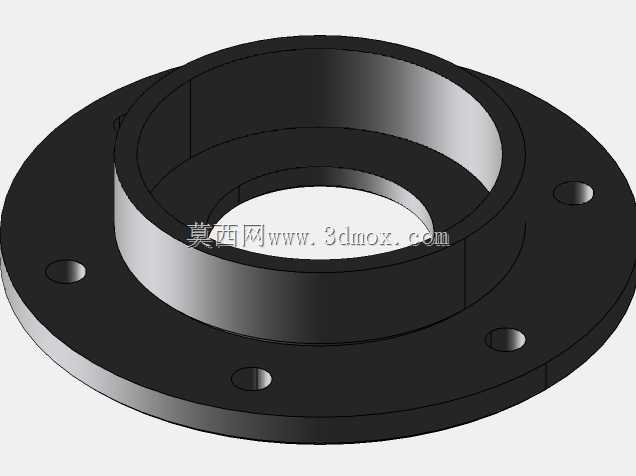

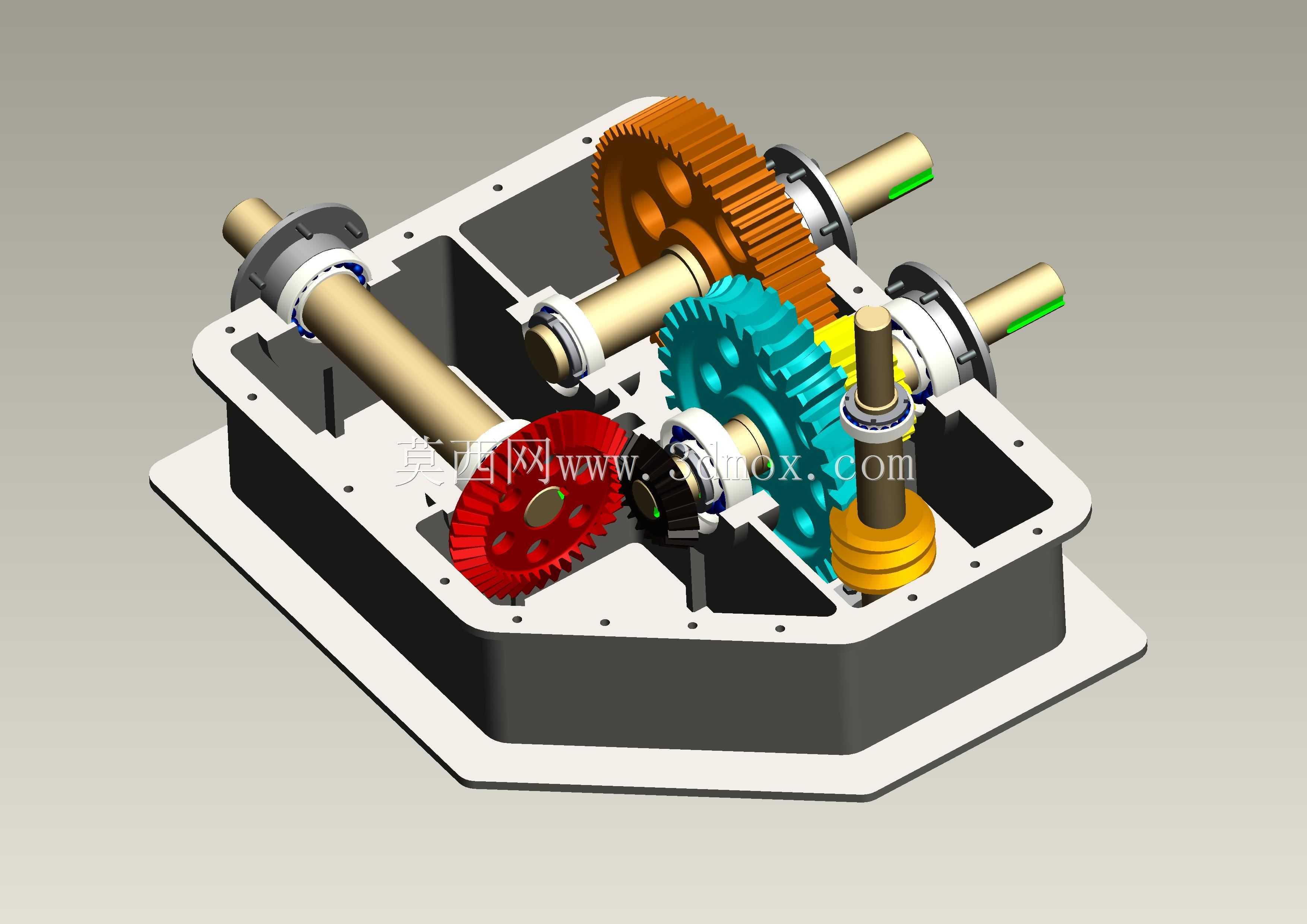

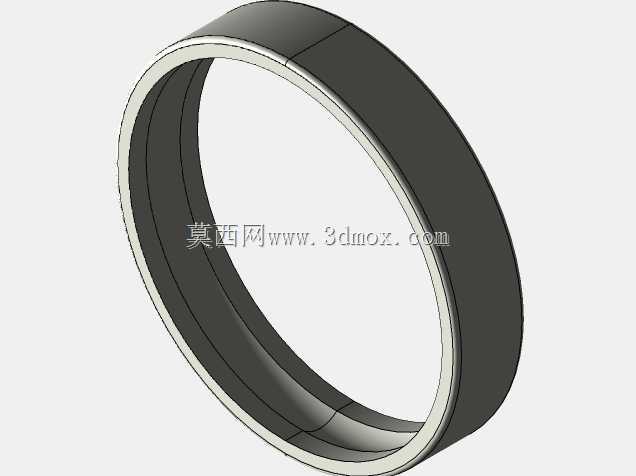

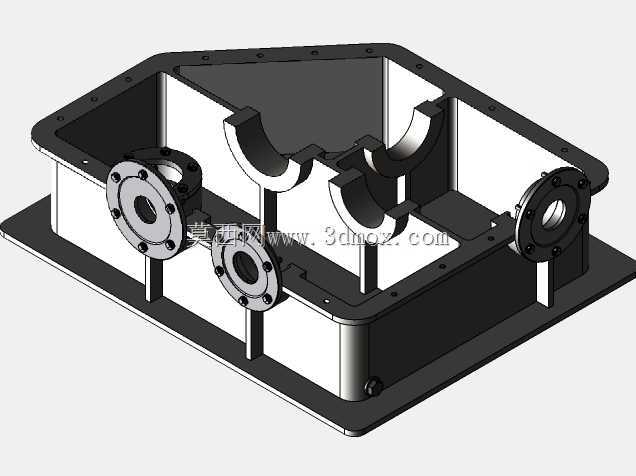

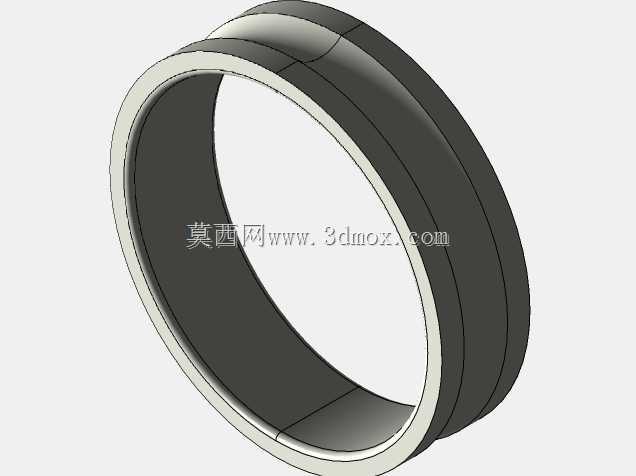

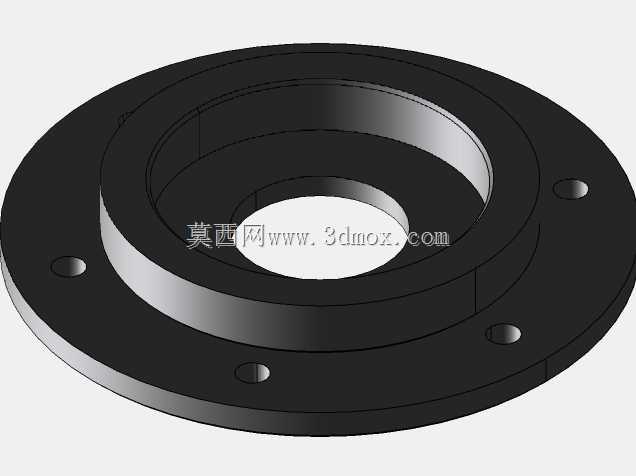

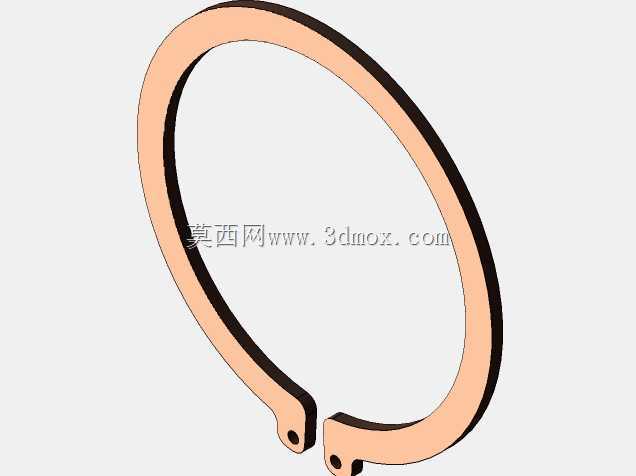

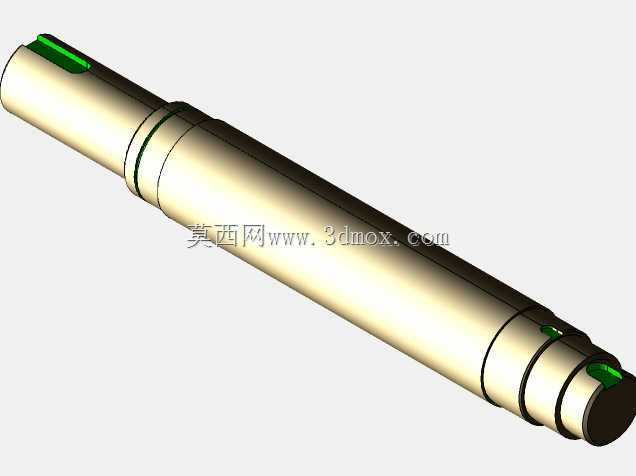

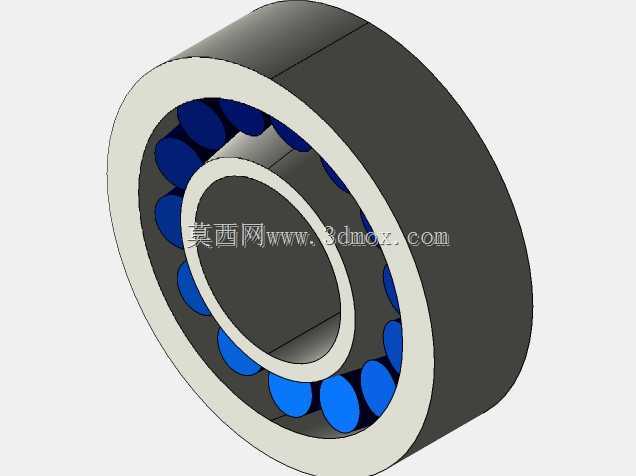

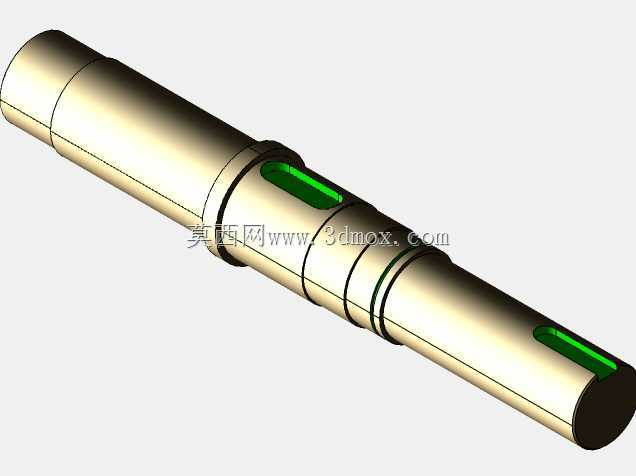

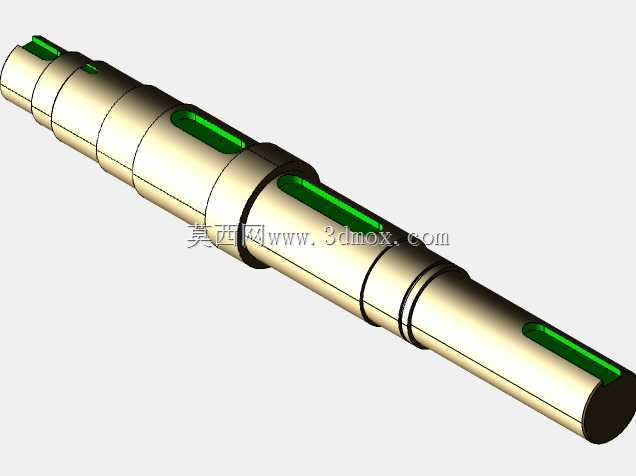

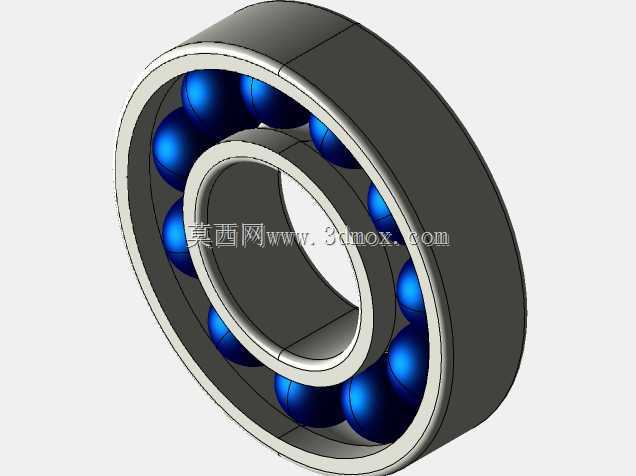

该多级减速传动结构主要应用于各类需要低转速大扭矩输出的工业传动场景，覆盖输送设备、轻工生产流水线、小型工程机械驱动单元、自动化物料搬运装置等多个工业领域，能够将原动机输出的高转速通过多级齿轮啮合逐级降低，同时按传动比放大输出扭矩，匹配后端执行机构的负载运行需求，解决原动机输出特性与工作端负载要求不匹配的核心问题。整套结构采用封闭箱式布局，箱体为剖分式安装结构，既能够为内部各级传动齿轮、传动轴提供稳定的支撑定位，也可以储存润滑介质，为齿轮啮合、轴承转动提供持续润滑，同时隔绝外部粉尘、碎屑侵入传动腔，延长核心传动部件的使用寿命。设计过程中采用同轴多轴并行排布的思路，将蜗轮蜗杆传动级与多组圆柱斜齿轮、直齿轮传动级整合在同一箱体内，在有限的安装空间内实现更大的总传动比，相比单级减速结构大幅压缩了整体占用体积，同时各级传动的载荷分配经过匹配优化，高速级采用小模数齿轮适配高转速低扭矩的输入特性，低速级采用大模数宽齿面齿轮承载放大后的大扭矩输出，避免局部应力集中导致的齿面磨损、断齿等失效问题。从安装边界来看，箱体预留了标准化的输入、输出轴伸端，轴端采用密封轴承座结构与箱体连接，各轴的中心距、轴伸直径、安装法兰定位尺寸均匹配常规工业传动的安装接口，可直接适配标准规格的联轴器、驱动电机与负载连接端，无需额外定制转接部件；箱体底座预留了成组的安装固定孔位，可直接通过螺栓固定在设备机架的安装平面上，安装基准面经过平面度处理，能够保证传动过程中箱体无偏移、无异常振动。内部各级齿轮的啮合侧隙、轴系轴向窜动量均经过合理预留，既可以抵消加工装配带来的尺寸误差，也能够适应工作过程中温度升高带来的热膨胀变形，避免卡滞、异响等运行故障；不同传动级的齿轮采用错落排布方式，让润滑介质在箱体运转过程中可以通过齿轮飞溅到达所有啮合点位与轴承位置，无需额外配置强制润滑管路，进一步简化了整体结构，降低了后期维护的复杂度。
