新型干法水泥生产线核心生产装备布局

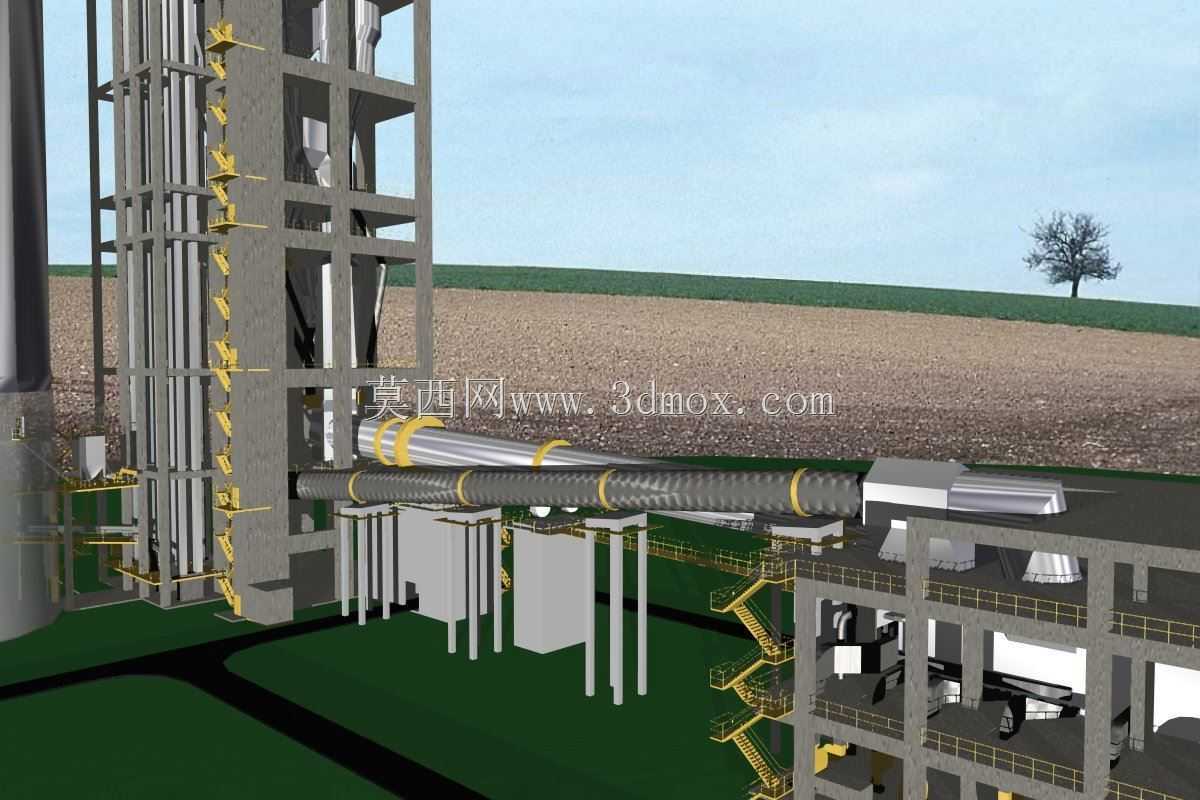

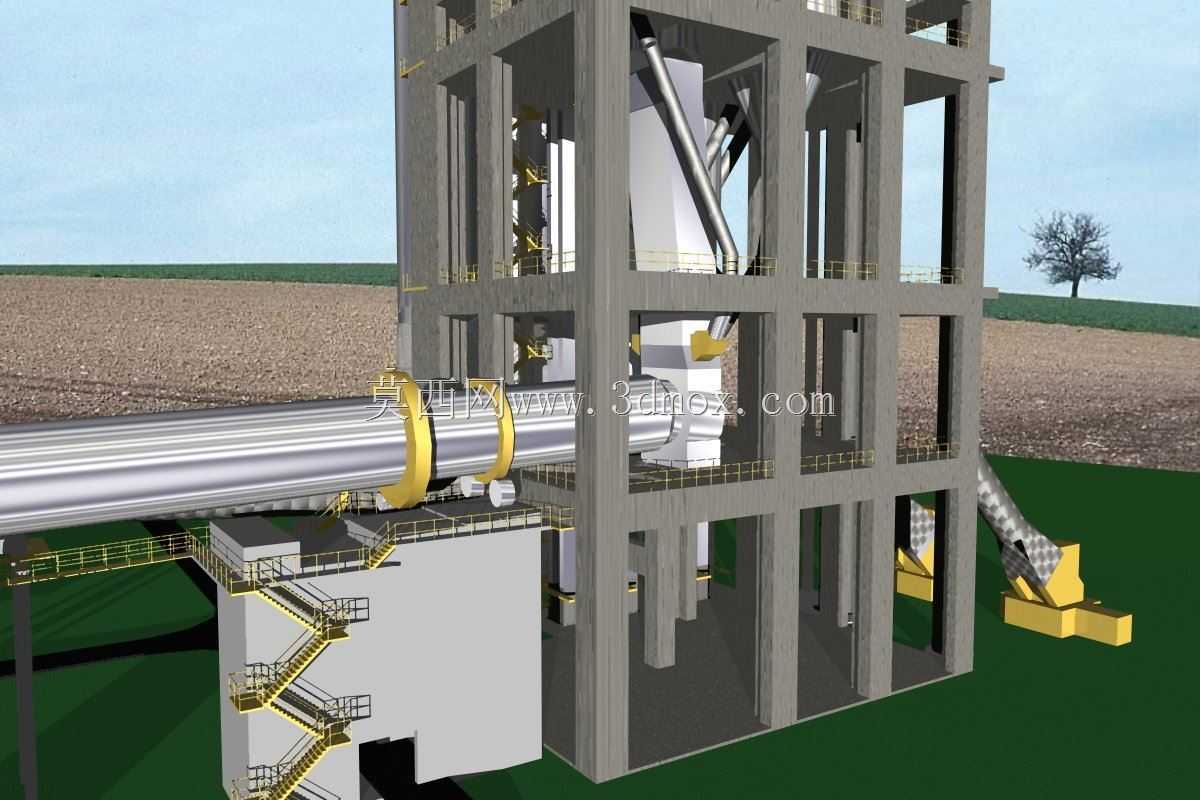

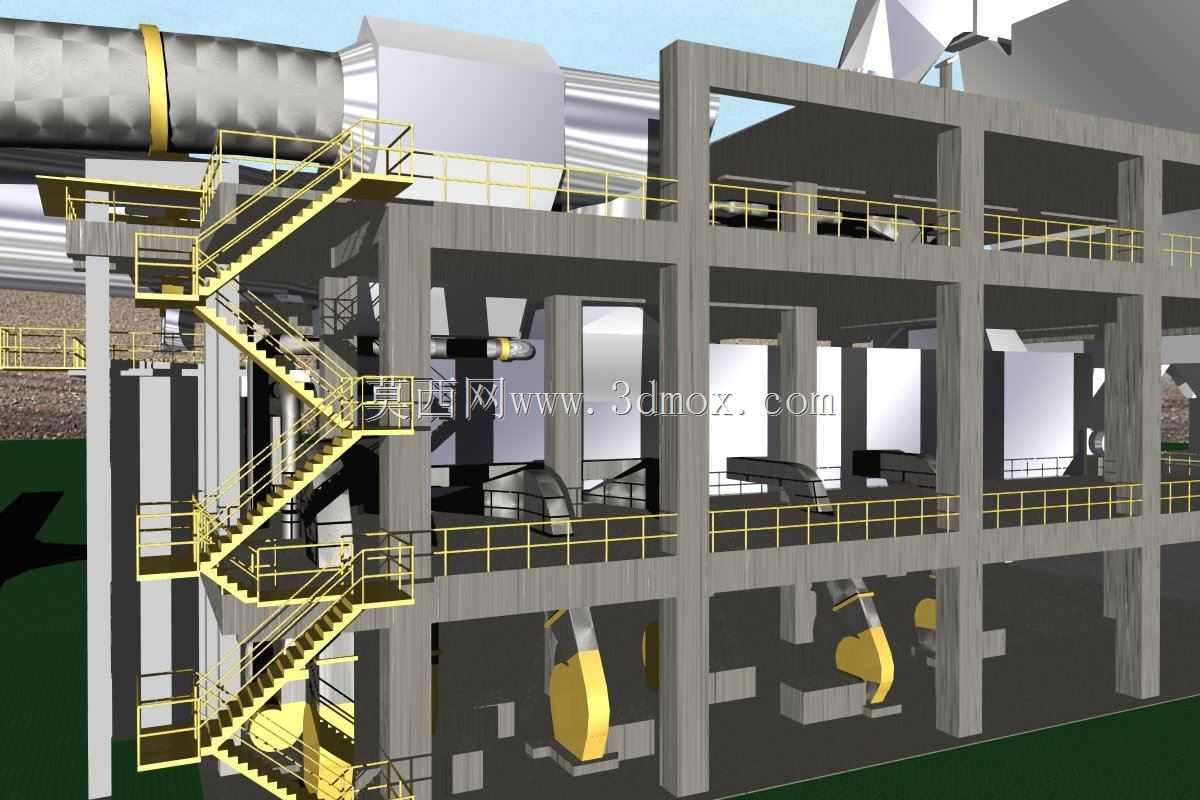

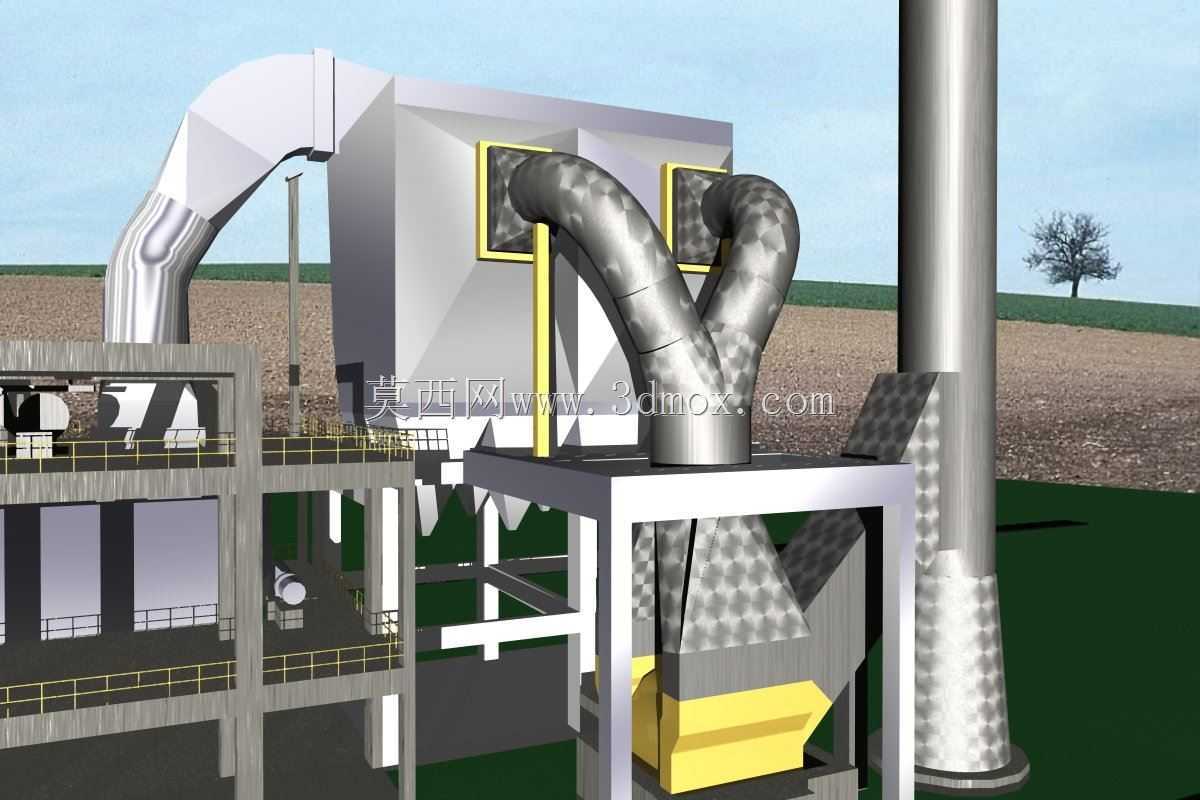

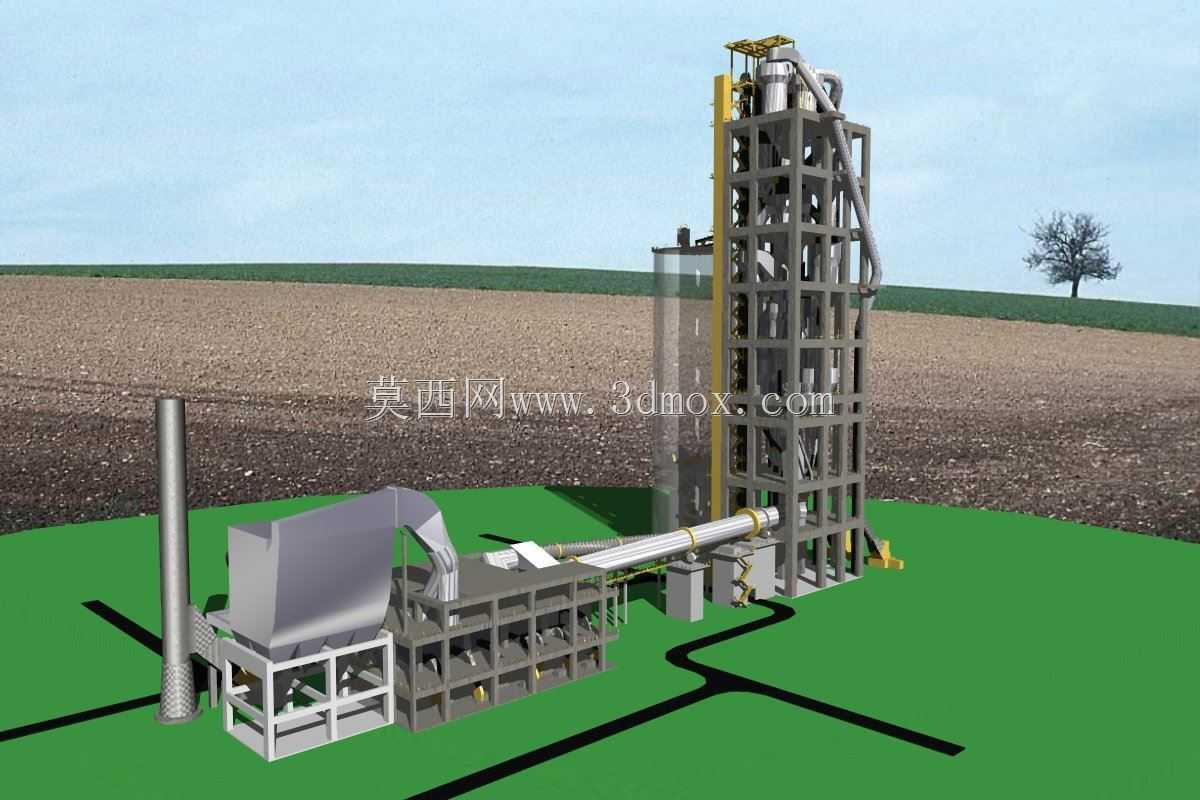

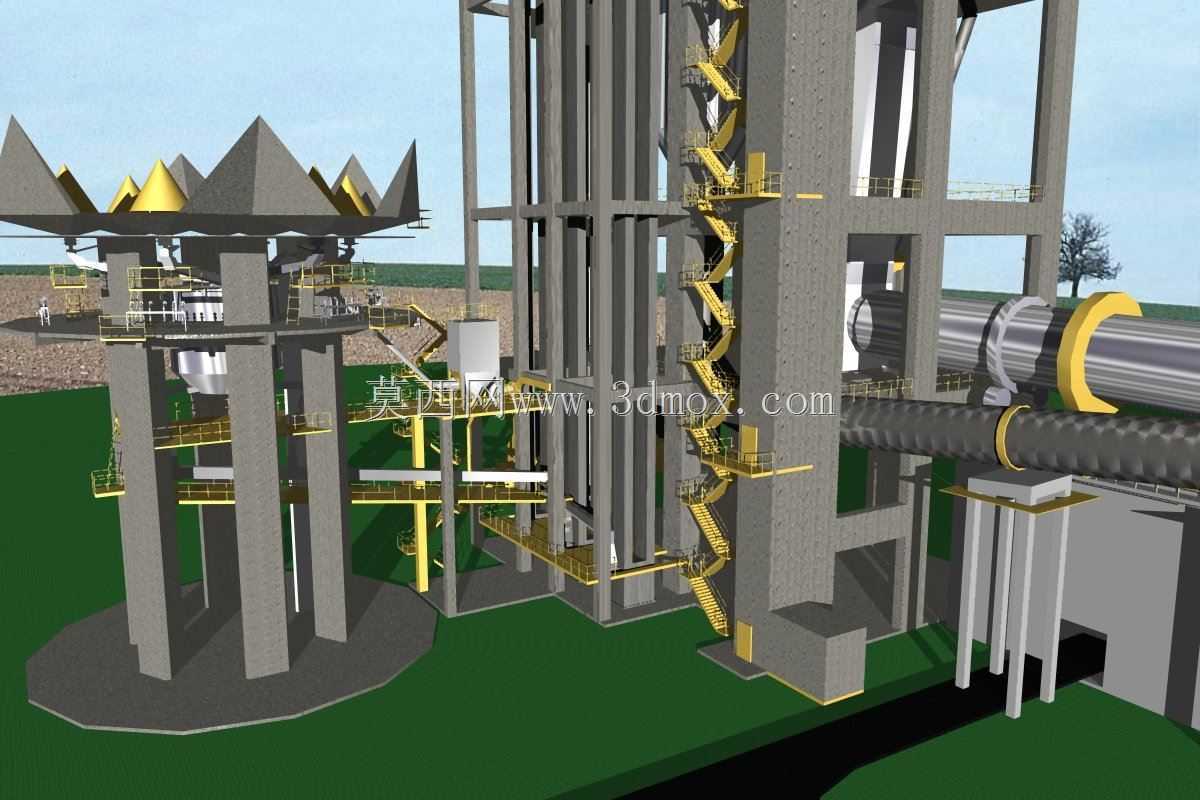

这套水泥生产装备三维布局方案，完整还原了新型干法水泥熟料生产全流程的核心设备排布，可直接用于水泥厂厂区规划、设备安装交底、生产流程模拟等实际工业场景，为项目前期的场地适配、管线排布、运维通道预留提供精准的可视化参考。整套装备覆盖从生料预热、熟料煅烧到成品冷却的全工艺环节，其中预热器塔架采用高层钢框架结构设计，将多级旋风预热筒集成在塔架内部，生料从塔顶进入后可逐级与高温烟气完成热交换，大幅提升入窑生料的初始温度，降低煅烧环节的能耗损失。核心煅烧单元采用长筒体回转窑设计，窑体带有一定倾斜角度，运转过程中生料在筒内随窑体转动不断向窑头移动，与喷入的燃料燃烧产生的高温气流充分接触，完成熟料的煅烧反应，窑体配套的多组托轮、挡轮结构可保障长筒体长期运转的稳定性，避免筒体窜动影响生产安全。窑尾配套的分解炉可提前完成生料的碳酸盐分解工序，有效提升回转窑的单位产能，窑头位置设置的多风道燃烧器可根据燃料类型灵活调节风煤配比，保障燃烧充分性，降低有害气体排放。窑头出料端配套的篦式冷却机，可对高温熟料进行骤冷处理，既可以提升熟料的成品质量，改善熟料的易磨性，还能将冷却过程中产生的高温热风回收，分别送入回转窑和分解炉作为助燃空气，进一步提升整套系统的热利用效率。整套布局还整合了高温风管、电收尘装置、废气处理单元、输送斜槽等配套设施，所有设备的安装边界都按照实际工业生产的安全间距要求预留，塔架周边预留了充足的设备检修通道与吊装空间，烟囱位置结合厂区常年主导风向设置，减少生产废气对厂区办公区域的影响，整体布局既满足连续化生产的工艺流畅性要求，也兼顾了后期运维、设备更换的操作空间需求，可帮助项目方在建设前期提前排查管线碰撞、空间冲突等问题，减少现场施工的返工成本。
