铸造用砂实粒径筛分检测分析仪结构

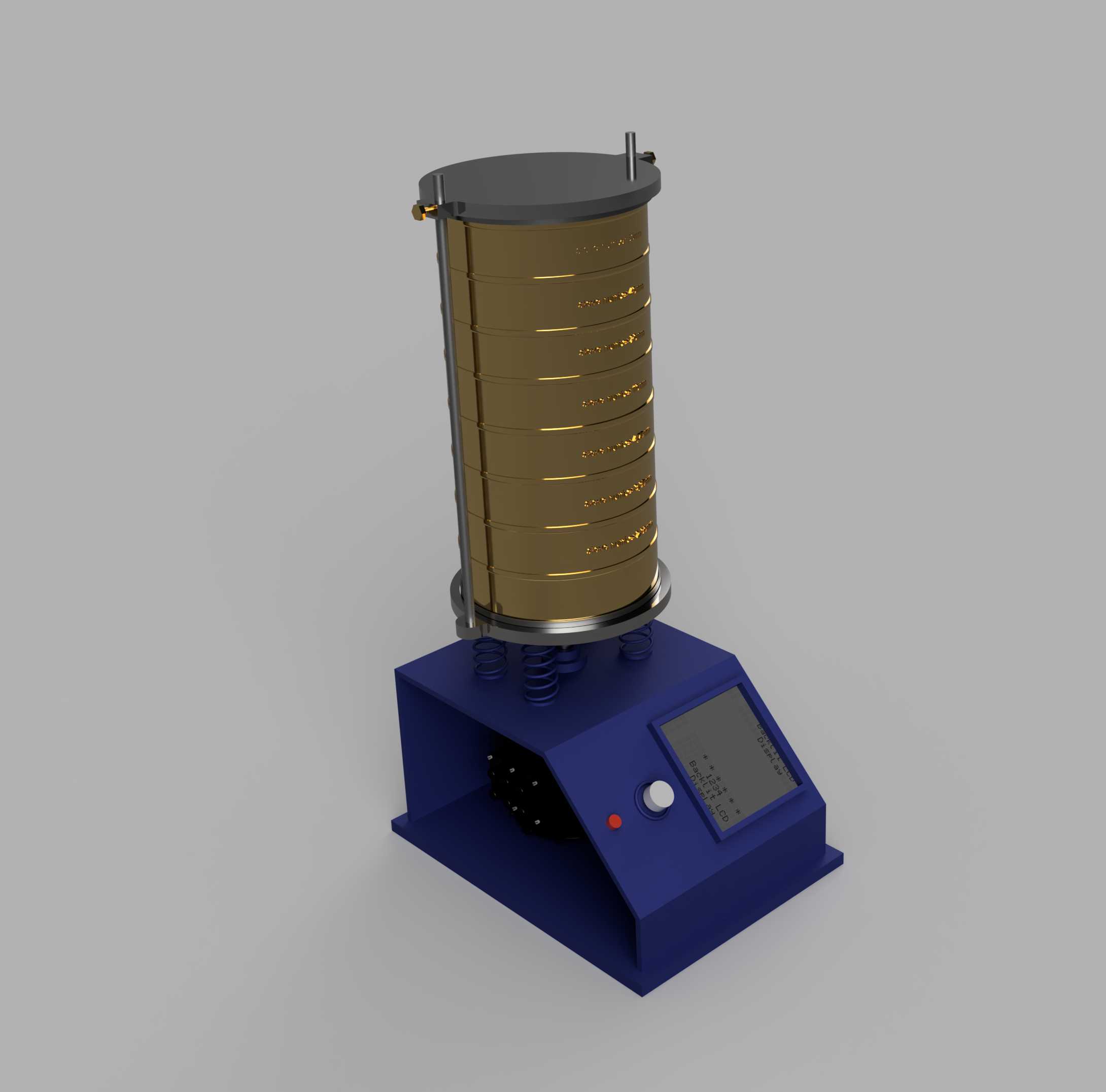

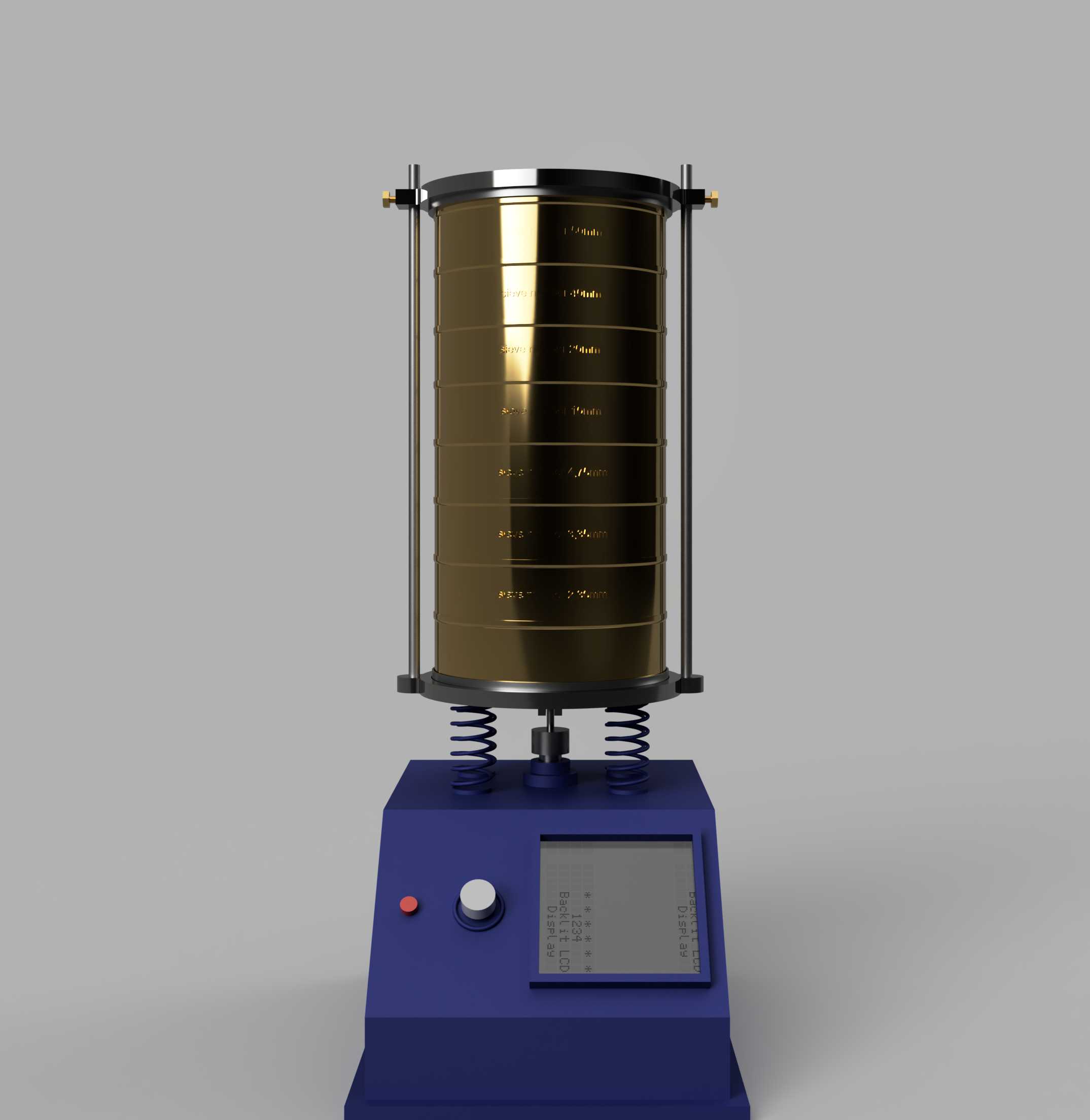

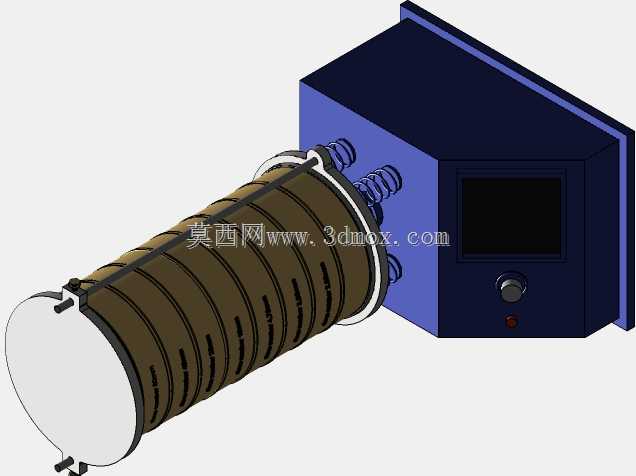

这款砂筛分析仪主要面向铸造生产车间的型砂性能检测环节，在砂处理工段、型砂实验室、铸件质量管控工位都有核心应用价值，是铸造生产流程中把控原砂、回用砂粒度分布的关键检测设备，能够为型砂配比调整、铸件表面质量管控提供精准的粒度参数支撑，避免因砂粒级配不合理导致的铸件粘砂、气孔、砂眼等常见缺陷。从实际用途来看，该设备专门用于测定铸造用砂的GFN值也就是细度模数，通过分层筛分的方式将不同粒径的砂粒分离称重，最终计算出砂样的粒度分布曲线与平均细度，为型砂的透气性、强度、紧实率等核心性能参数调控提供基础数据依据，适配新砂进场检测、旧砂回用性能复测、混砂前砂料性能核验等多个生产检测场景。从功能特性来看，该设备采用多层叠装的标准筛组结构，设计有配套的砂样承接、筛分驱动、筛网固定结构，能够保证筛分过程中砂样不会出现撒漏、混层问题，筛组的压紧结构采用快拆式设计，方便检测人员快速更换不同目数的筛网，适配不同检测标准下的砂粒筛分需求，设备的底座部分做了配重优化，能够降低筛分作业过程中的振动偏移，保证检测数据的稳定性与重复性。从设计思路来看，整体结构围绕实验室检测的操作便捷性做了针对性优化，所有操作部件都布置在操作人员伸手可及的高度范围，筛组的安装定位做了导向结构设计，避免筛网安装错位导致的砂样泄漏，接料盘的边缘做了翻边处理，方便筛分完成后对各层砂样进行收集称重，设备的外壳结构做了圆角过渡处理，避免检测人员操作过程中发生磕碰，同时预留了足够的操作空间，方便对筛网进行清理、更换作业。从外形尺寸与安装边界来看，该设备整体采用立式紧凑结构，占地面积仅相当于普通办公文件柜的单格空间，不需要额外做地基固定，直接放置在稳固的实验室工作台面上即可投入使用，设备的顶部预留了筛组拆装的操作空间，侧面预留了电源接线与控制模块的安装位置，不需要额外占用周边过多的操作空间，适配中小型铸造企业实验室、车间现场检测点的空间布置需求，不需要对现有检测工位做大规模改造即可完成设备部署。
