散料分级用空气分离设备结构设计

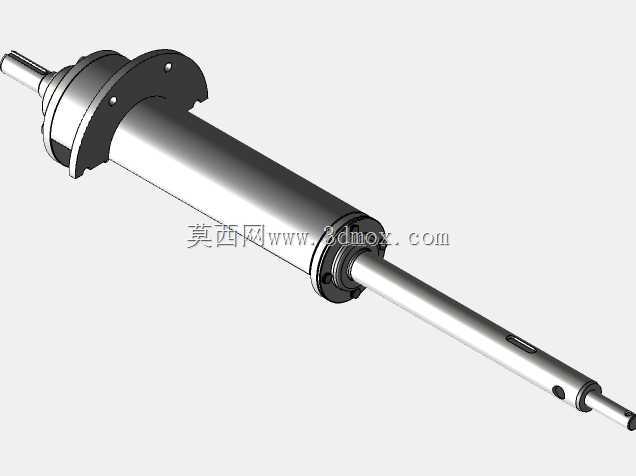

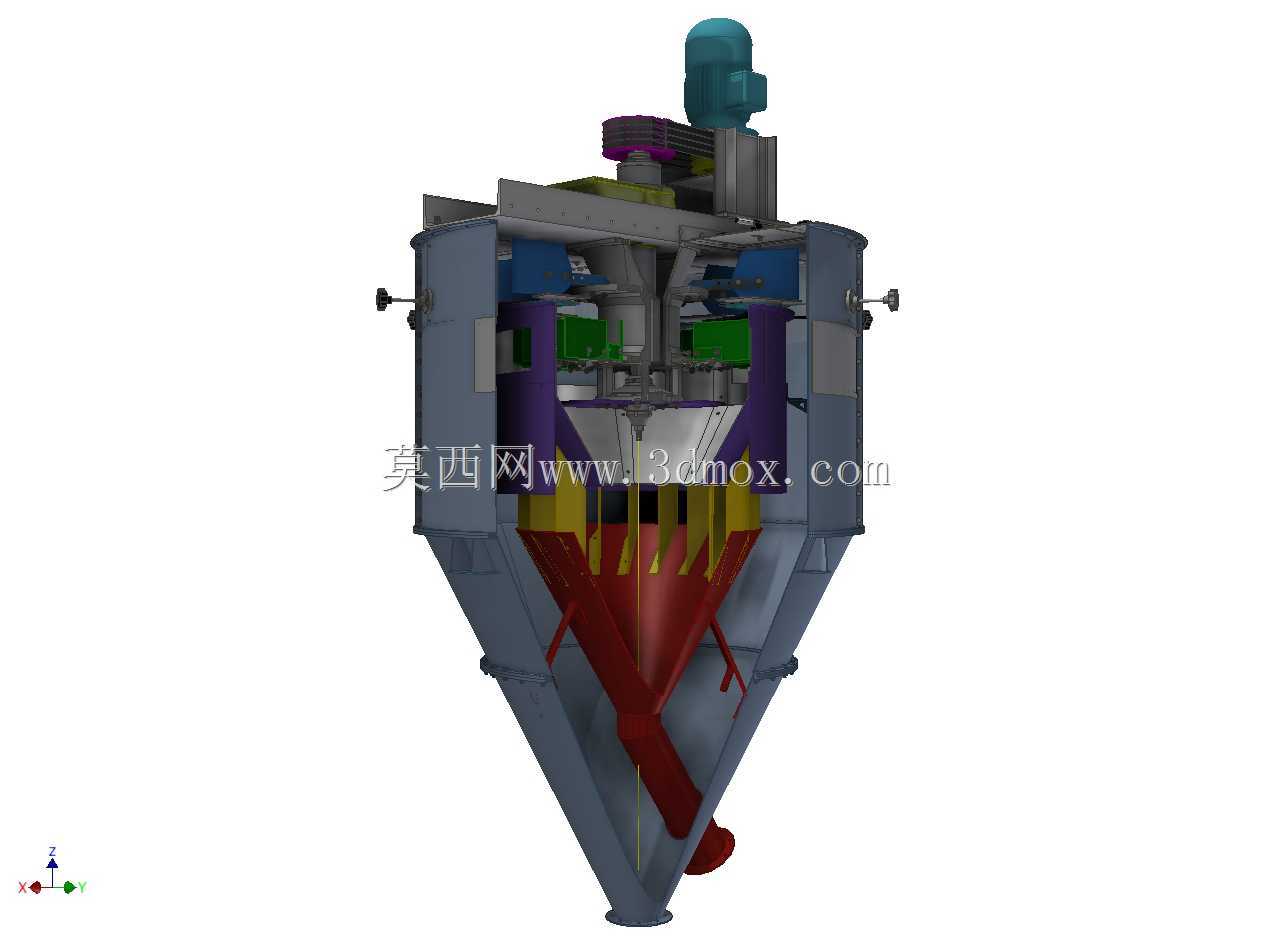

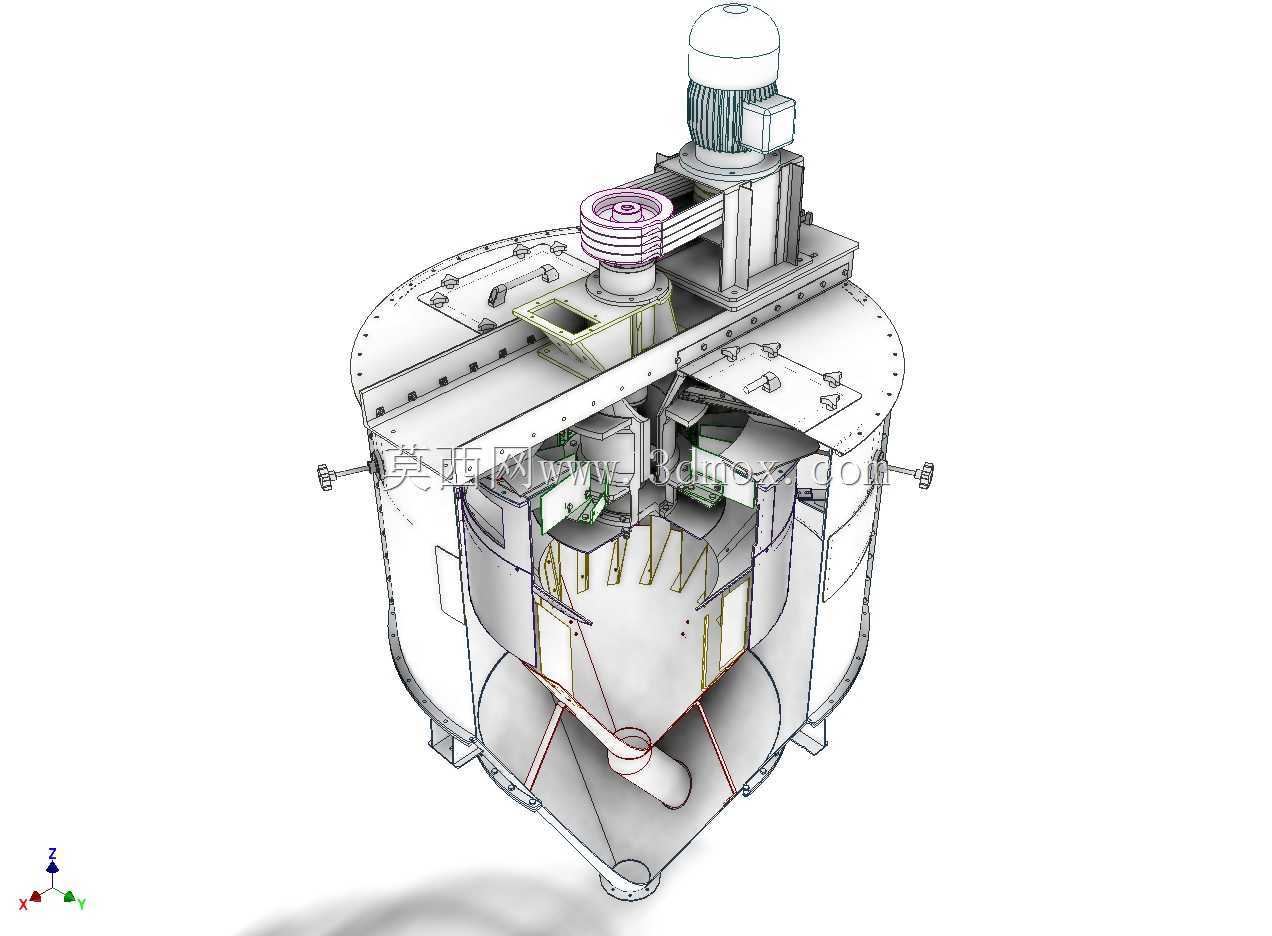

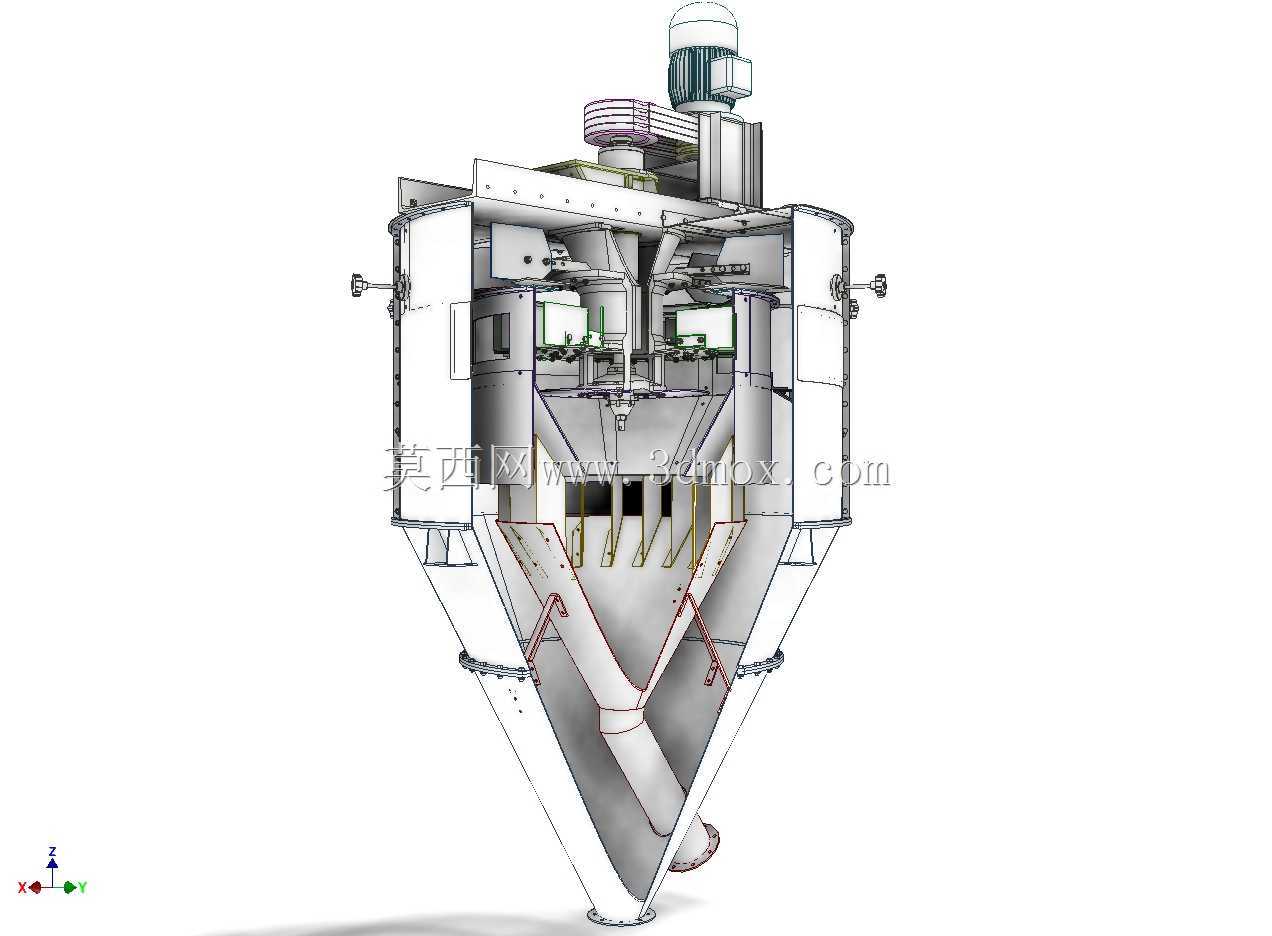

这款空气分级分离设备主要面向散状物料的干法分选分级场景，在砂石骨料加工、非金属矿提纯、粮食清选等生产环节中承担核心分选功能，可针对沙子、花岗岩碎料、石英岩颗粒、小麦等不同密度、粒径的散状物料实现精准分级，无需借助液体介质即可完成不同粒级物料的分离作业，适配干法生产流水线的连续作业需求，避免湿法分选带来的污水处理、物料烘干等额外工序成本。设备整体采用上部圆柱仓、下部锥斗的立式结构设计，顶部集成驱动单元与传动组件，内部设置多级导流分级结构，工作时通过顶部电机带动内部转子组件高速旋转，在腔体内部形成稳定的旋流力场，进入腔体的散料在气流曳力与离心力的共同作用下，不同粒径、密度的颗粒会沿不同轨迹运动，细颗粒随上升气流进入收集区域，粗颗粒则在重力与离心力作用下沿内壁滑落至锥斗底部排出，以此实现不同粒级物料的精准分离。设计过程中充分考虑了不同物料的分选特性，内部导流叶片的角度可根据待分选物料的粒径范围进行适配调整，腔体内部的耐磨衬板结构可有效降低高速运动物料对腔体壁面的冲刷磨损，延长设备连续运行的使用寿命。上部圆柱段的直径决定了设备的单次处理通量，下部锥斗的锥角经过反复校核，可保证粗颗粒物料滑落过程中不会出现架桥、堵料的问题，顶部驱动单元采用外置式安装布局，既方便日常维护检修，也能避免分选腔体内的粉尘进入传动部件造成磨损。设备的安装边界需预留顶部驱动单元的检修空间，侧面进料口对接上游物料输送管道，底部出料口对接下游粗料输送设备，顶部的出风口对接后续细粉收集与尾气处理系统，整体立式结构占地面积小，可直接嵌入现有散料加工生产线中，无需对原有生产线布局进行大幅调整，适配不同产能规模的散料加工生产场景。
