β型斯特林动力装置机械结构设计

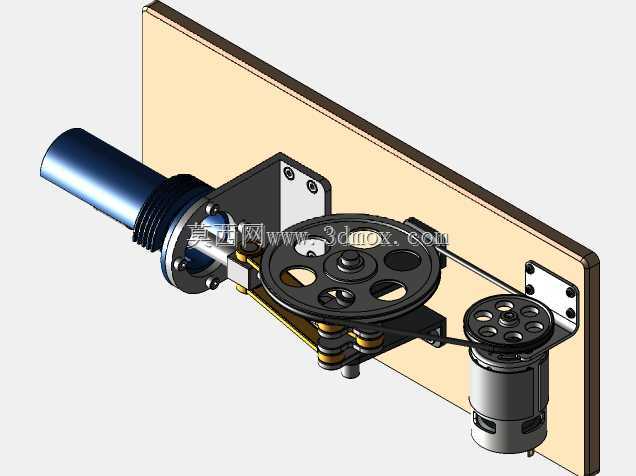

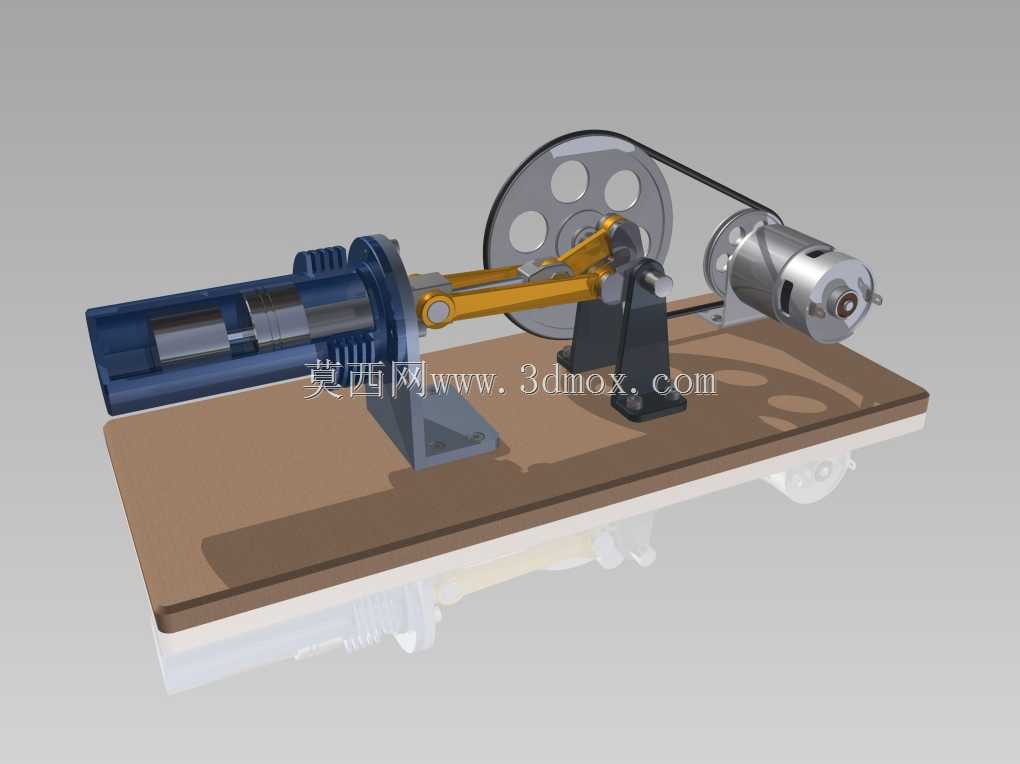

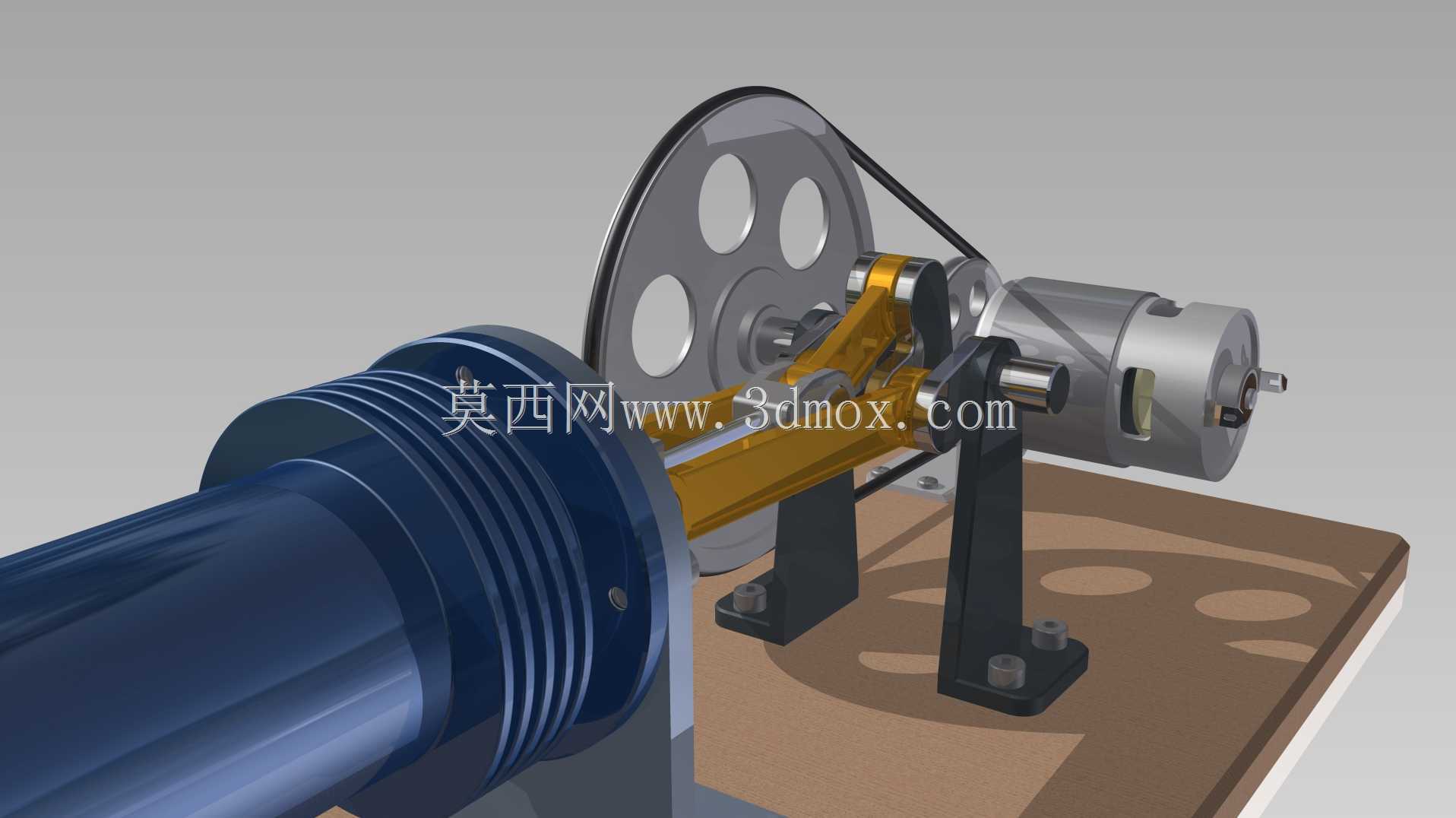

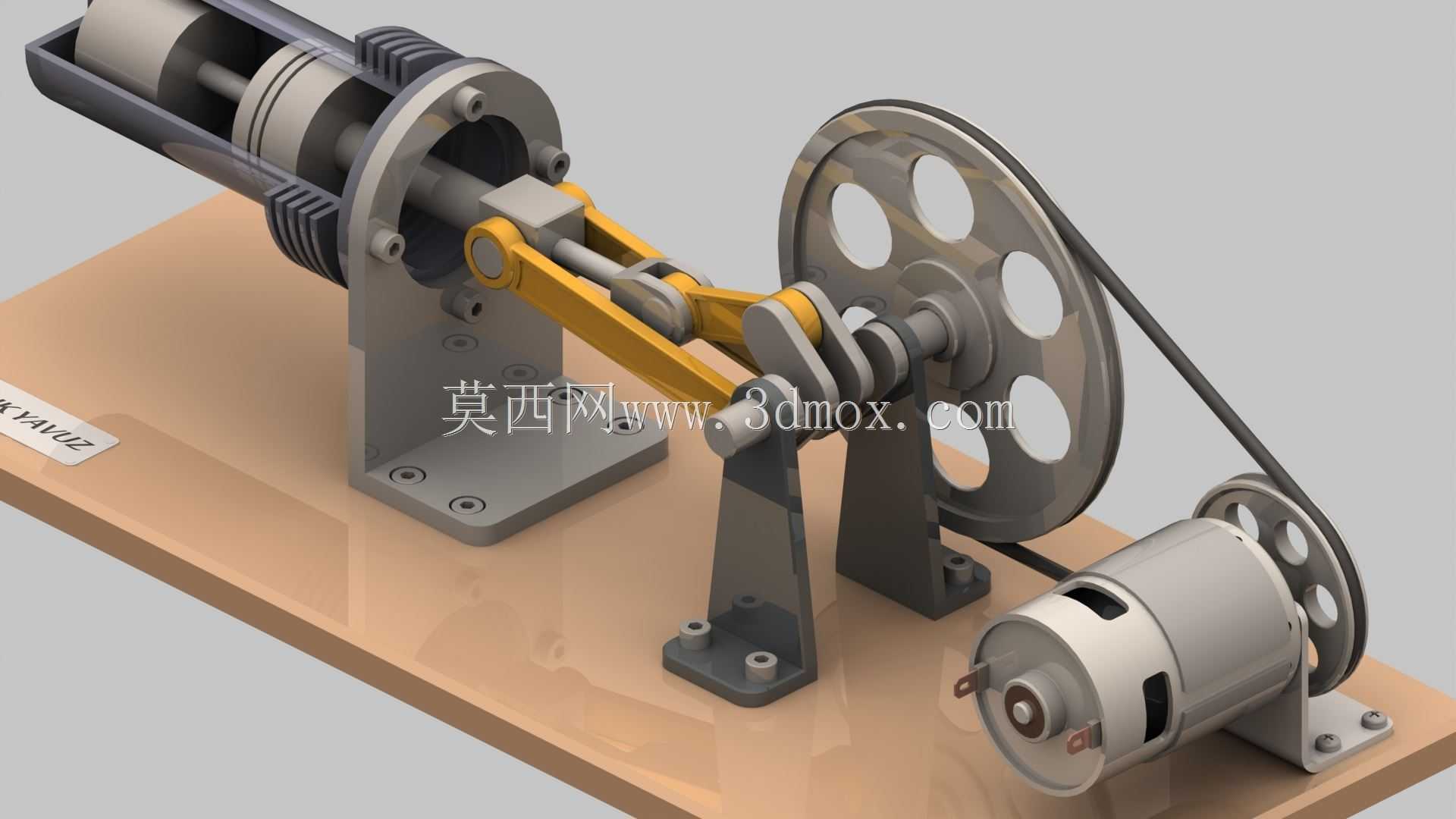

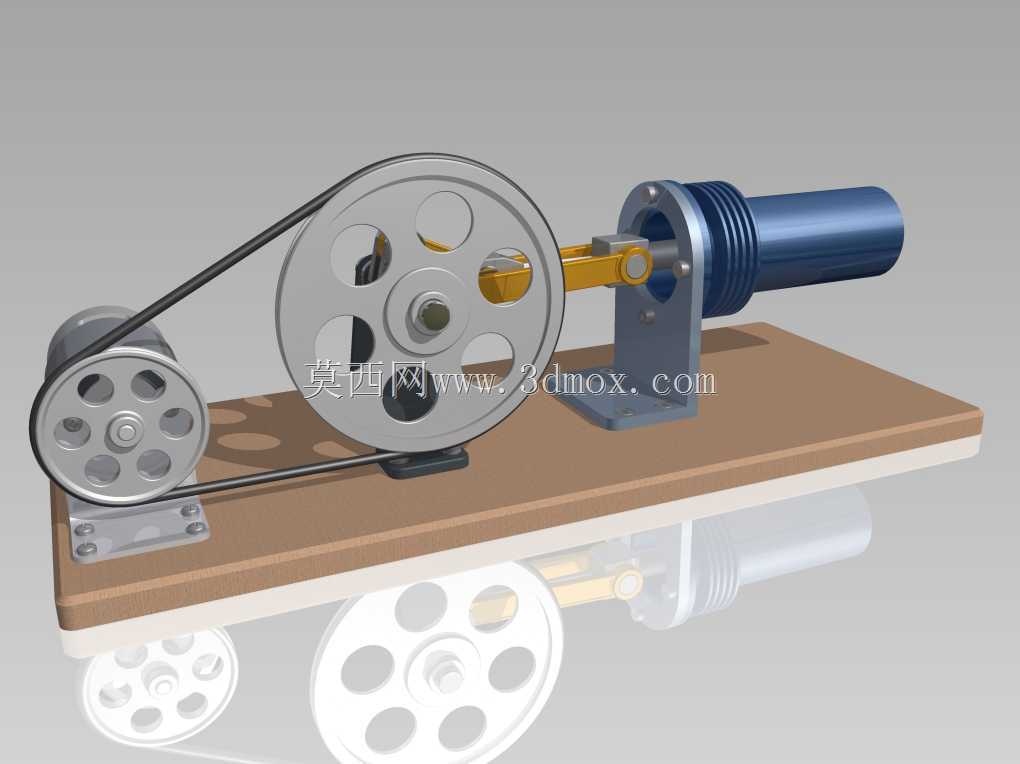

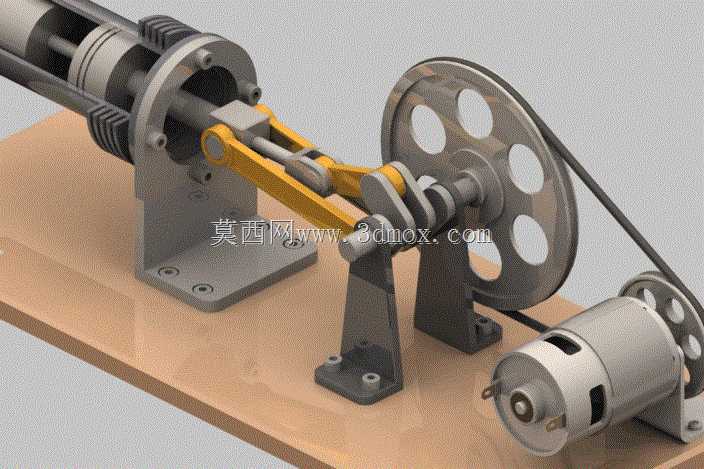

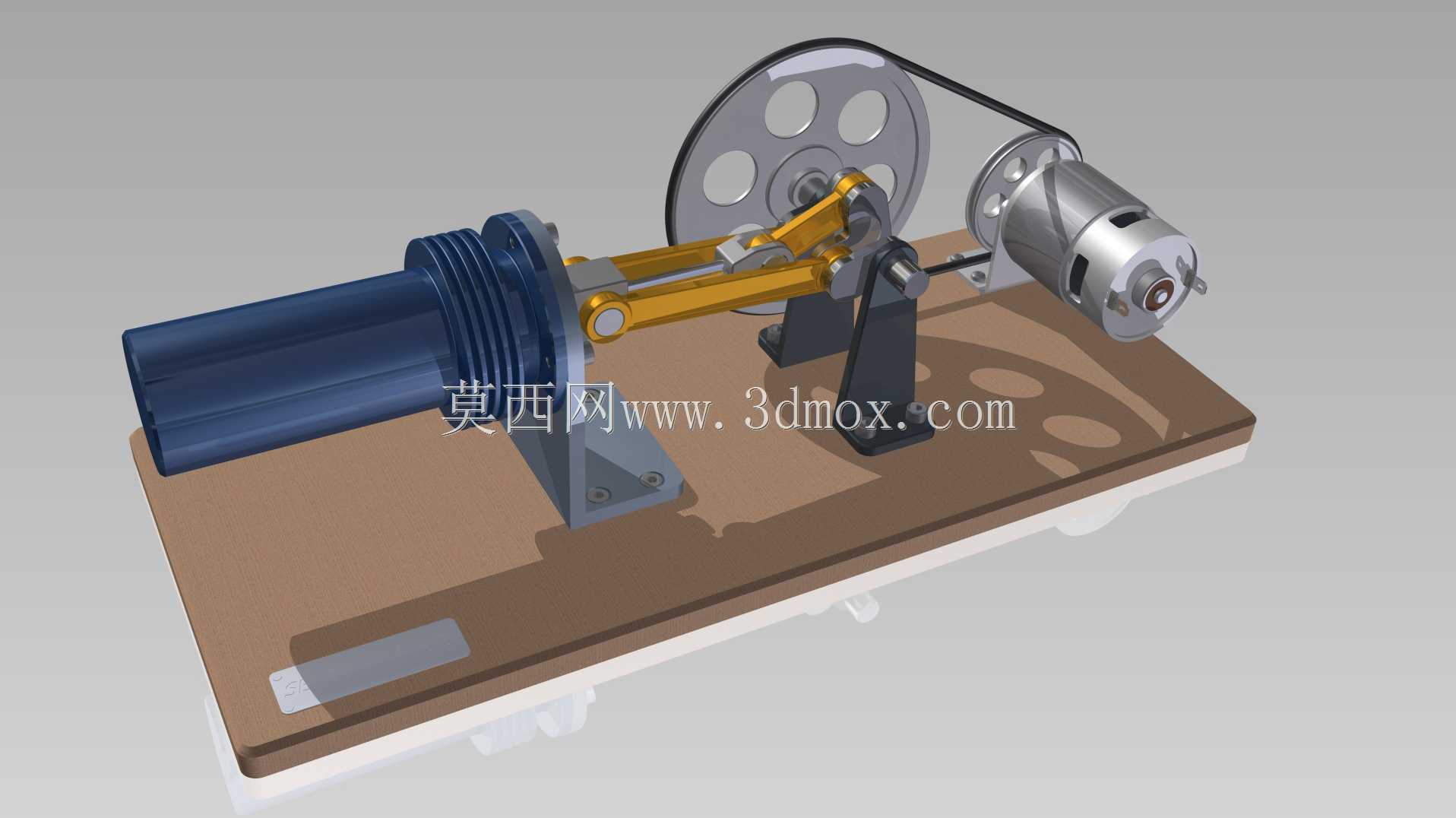

这款β型斯特林动力装置是基于外燃循环原理设计的小型动力输出结构，可广泛应用于科教演示场景、小型余热回收试验平台、低功率分布式动力试验场景，也可作为微型发电模组的核心动力单元，适配温差发电、低温余热利用等领域的原理验证与功能测试需求。该装置采用单缸同轴布局，将动力活塞与置换活塞集成在同一气缸轴线内，相比分体式α型结构大幅缩减了整体安装占用空间，同时简化了传动链路的装配复杂度，能够在较小的温差条件下实现稳定的动力输出，适配太阳能集热、工业低品位余热、小型生物质燃烧供热等多种热源输入场景。从功能特性来看，该结构通过置换活塞的往复运动驱动气缸内工质在冷热腔之间循环流动，配合动力活塞完成工质的膨胀做功与压缩复位过程，配套的带轮传动结构可直接连接微型发电机、小型负载模组实现动力输出，曲柄连杆机构经过动平衡调校，运转过程中振动幅度小，运行转速平稳，可在长时间连续运行工况下保持稳定的输出扭矩。设计过程中优先考虑了结构的易装配性与维护便捷性，气缸与支架采用分体式连接设计，各运动副预留了合理的配合间隙，既保证了运动过程无卡滞，也降低了加工阶段的公差控制难度；飞轮采用多孔辐板式结构，在保证转动惯量满足运转蓄能需求的前提下，有效降低了整体结构重量，同时兼顾了散热效果，避免长时间运转后飞轮区域热量堆积影响轴承寿命。安装边界方面，整套装置采用卧式双支座固定结构，底部支座预留标准安装孔位，可直接固定在厚度10mm以上的安装基板或试验台面上，整体横向安装长度适配常规小型试验台的台面尺寸，纵向高度预留了曲柄运转的安全空间，不会出现运动部件与安装台面干涉的问题；动力输出端的带轮采用标准槽型设计，可适配常规规格的传动皮带，方便对接不同类型的负载设备，气缸端的冷热区预留了足够的换热空间，可方便加装散热翅片、集热罩等配套辅件，满足不同热源条件下的换热需求。整套结构的运动逻辑清晰，各部件受力路径经过优化，支架部分采用加强筋结构提升刚性，能够承受运转过程中的交变载荷，避免长期运行出现结构变形，适合作为原理验证、科教展示、小型动力试验的核心承载结构。
