钻井作业用抓举滑轮组三维结构设计

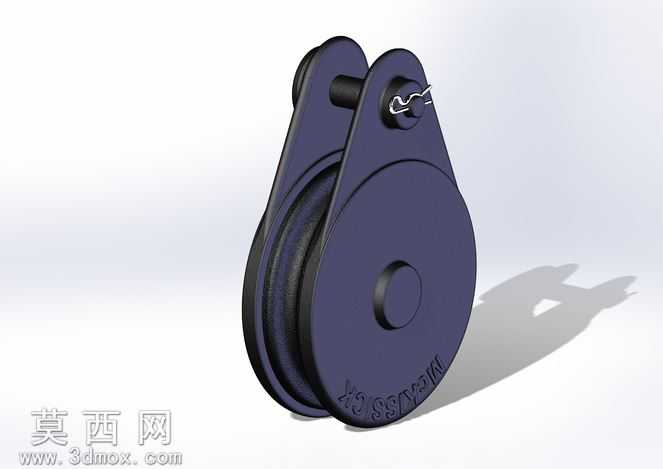

本抓举滑轮组的三维建模围绕钻井作业的重载使用需求展开，采用SolidWorks完成全参数化结构搭建，建模过程中优先保证各部件的装配逻辑与实际工业产品完全一致，避免出现干涉、装配错位等不符合生产实际的问题。模型整体采用单滑轮夹壳式结构，主体包含两侧对称布置的吊装挂板、内嵌式滑轮轮体、中心定位销轴、销轴防脱开口销几个核心部分，建模时对挂板的吊装孔位做了圆角应力释放处理，还原真实五金构件的工艺设计细节，避免直角结构带来的应力集中问题。材质渲染阶段，对滑轮组整体做了深蓝色哑光金属漆材质设置，模拟工业起重滑轮常用的环氧富锌防锈涂层质感，轮体的绳槽部分做了细微的粗糙纹理处理，还原钢丝绳长期摩擦形成的表面质感，中心销轴与开口销部分做了镀锌亮面金属材质区分，通过材质差异清晰展现不同部件的功能属性；场景渲染时添加了柔和的侧方主光源与底部补光，投射出自然的软阴影，清晰呈现滑轮绳槽的深度、挂板的厚度、销轴的装配位置等结构细节，让模型的结构展示更具立体感。设计过程中严格匹配标注的性能参数，对应10英寸尾板天轮的尺寸规格，适配3/4英寸到7/8英寸直径的钻井钢丝绳，满足15吨额定工作负载的承重要求，建模时对绳槽的曲率半径做了精准校核，保证绳槽与适配钢丝绳的接触面积符合起重配件的设计规范，避免钢丝绳出现过度挤压磨损的问题；挂板顶部的吊装孔做了同轴度约束，保证滑轮组吊装时的受力方向与滑轮中心平面重合，防止起吊过程中出现偏载扭摆的情况；开口销的装配位置完全参照机械设计标准，设置在销轴端部的销孔内，还原真实产品的防松脱结构逻辑，确保模型的结构合理性完全符合工业使用要求。整个模型的各部件均保留了可编辑的参数化特征，可根据不同的负载需求、钢丝绳规格快速调整尺寸参数，适配不同钻井平台、起重场景的使用需求，模型细节完整覆盖了产品的装配关系、工艺细节、功能结构，可用于产品结构展示、装配教学、吊装方案模拟等多个场景。
