家具柜门缓冲阻尼铰链结构设计

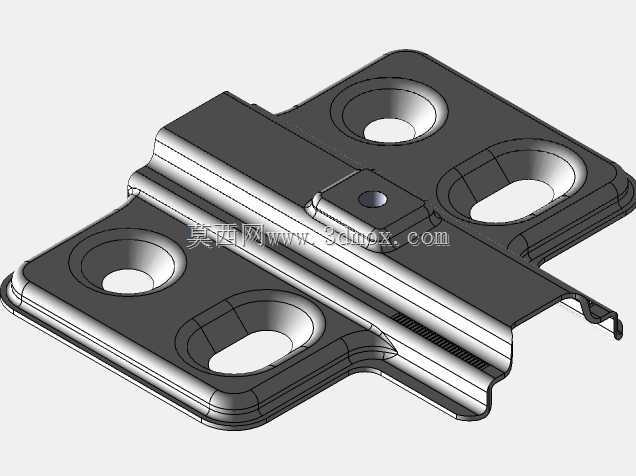

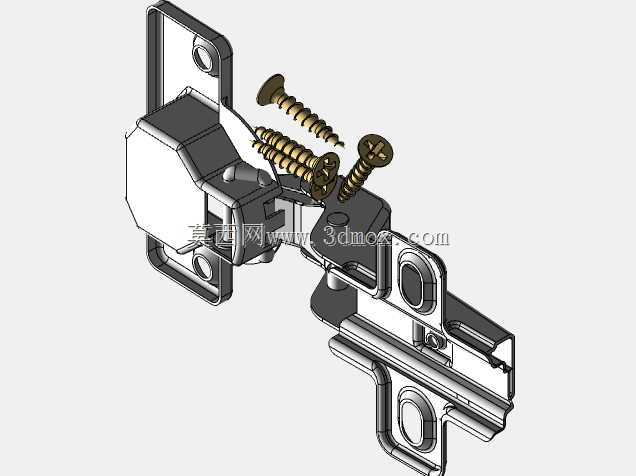

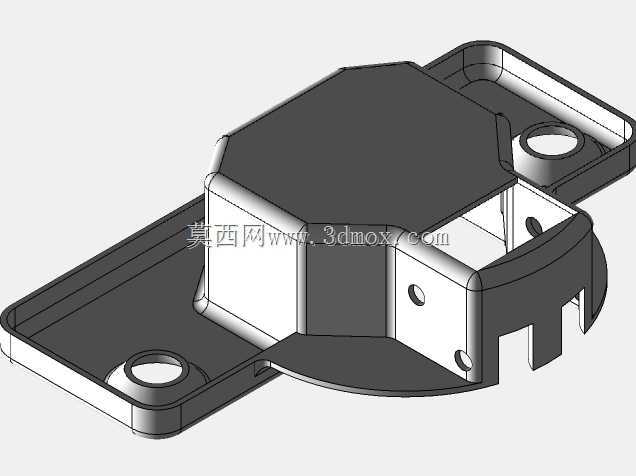

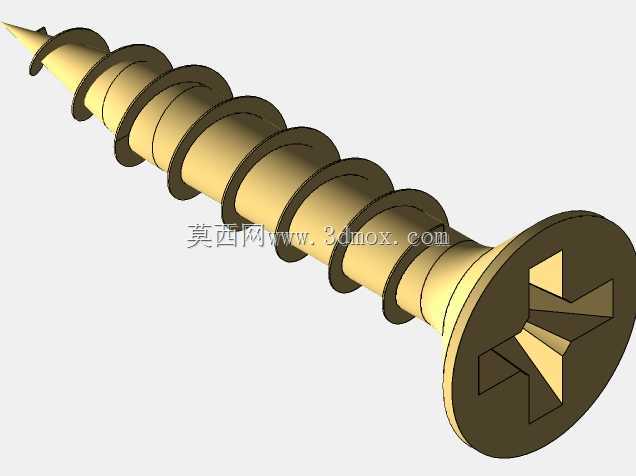

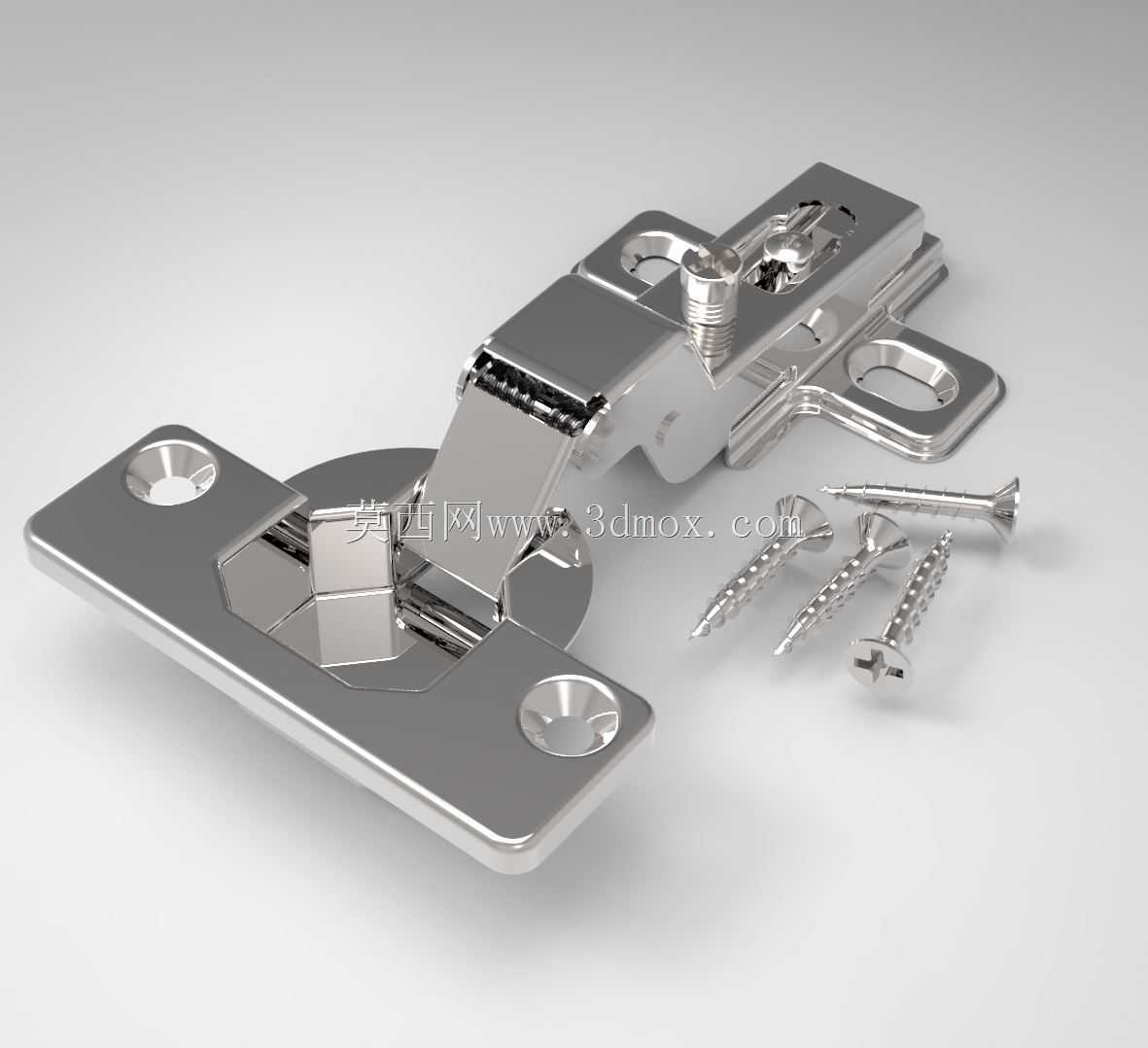

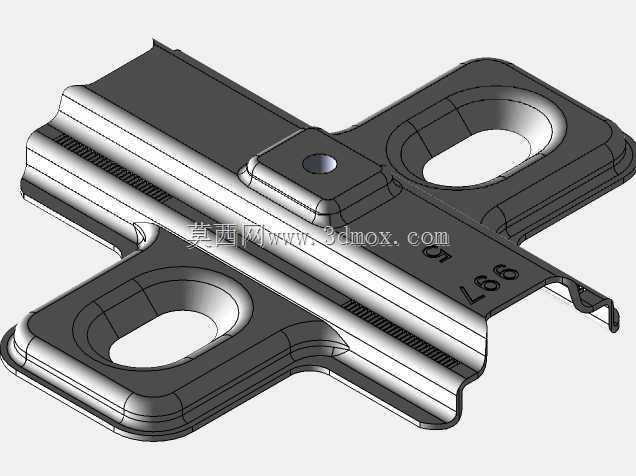

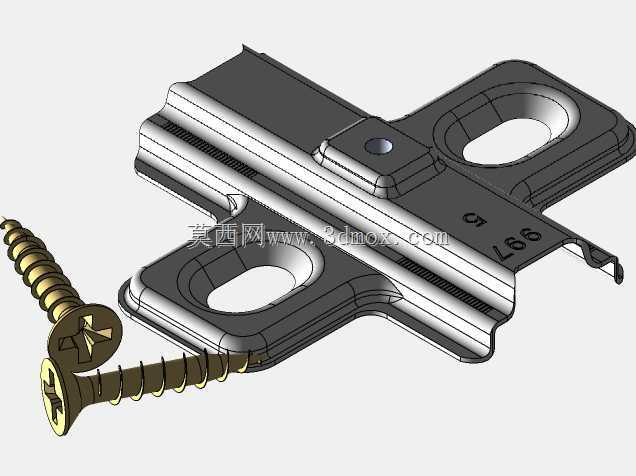

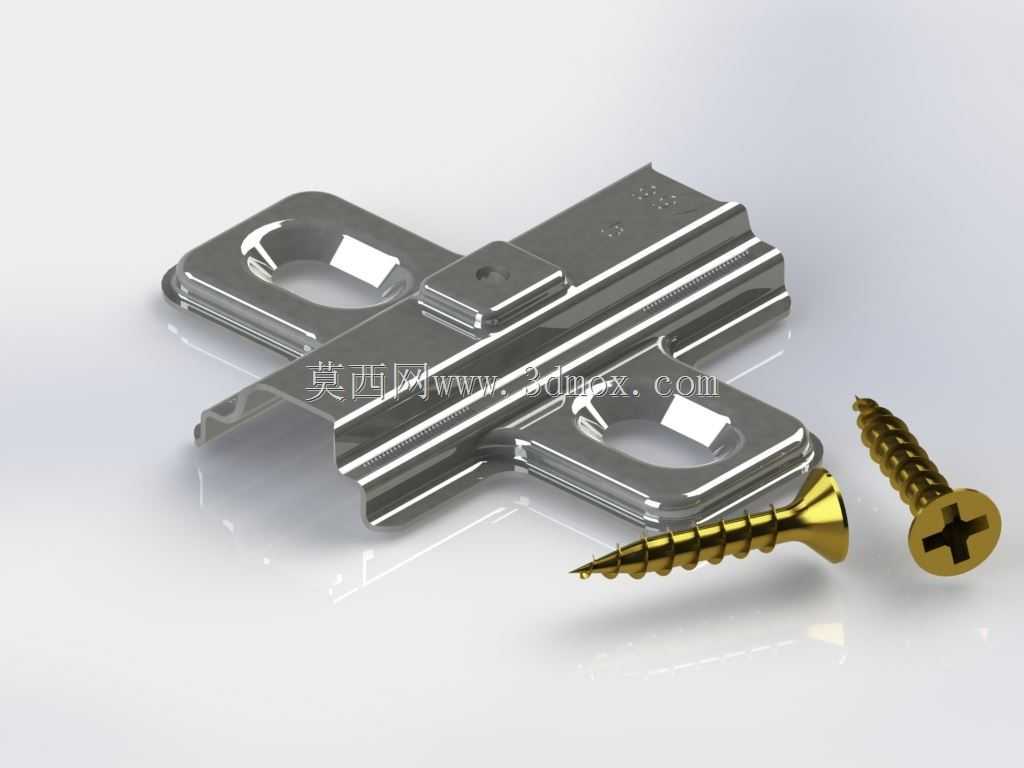

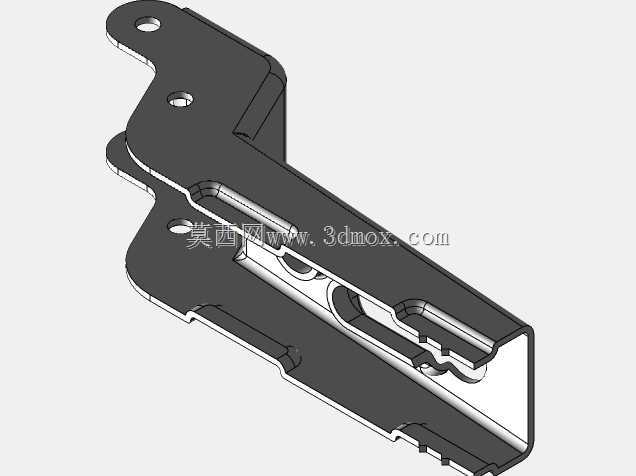

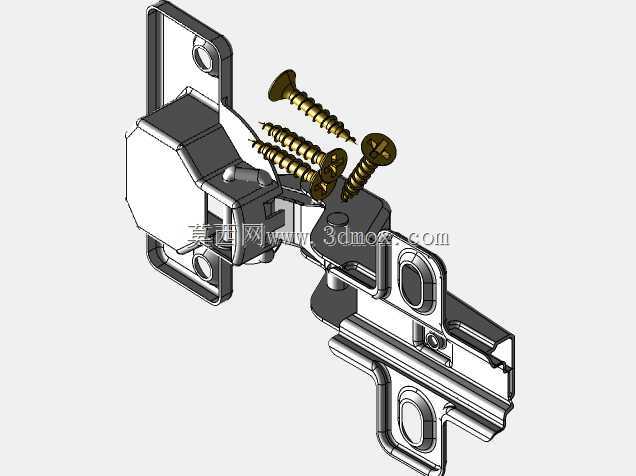

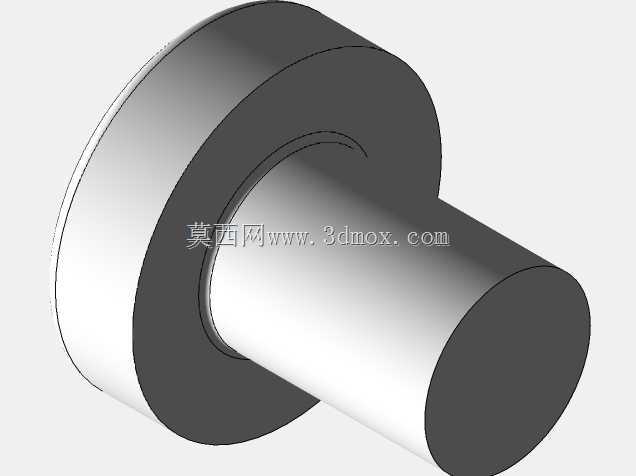

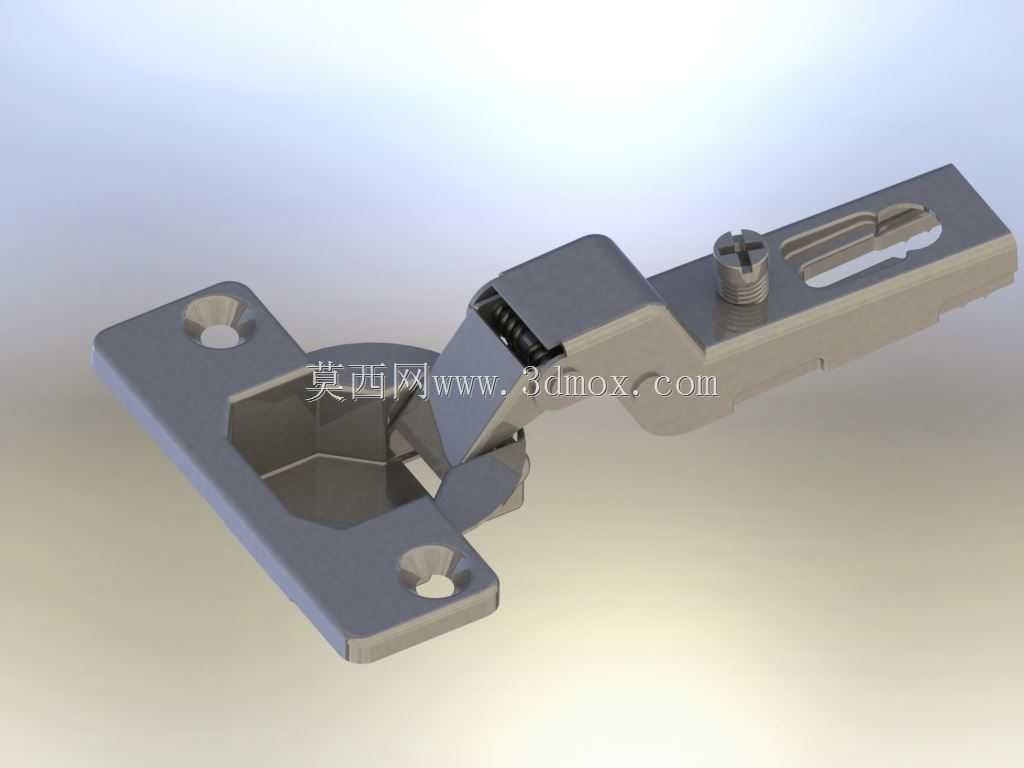

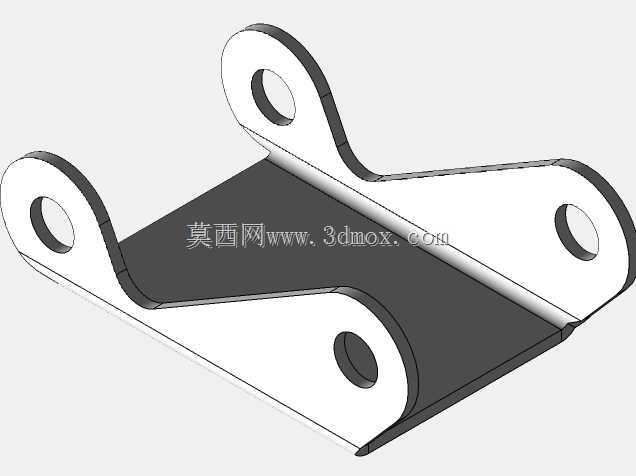

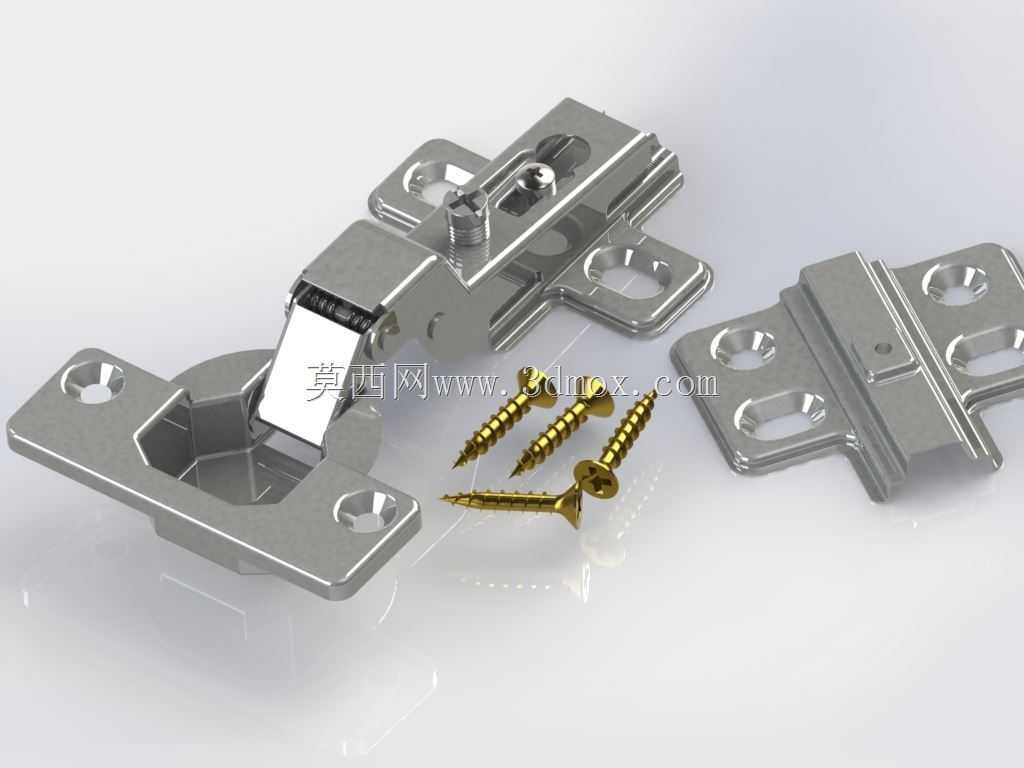

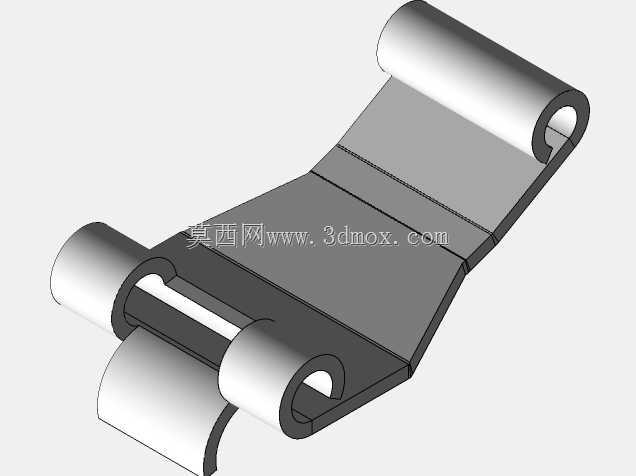

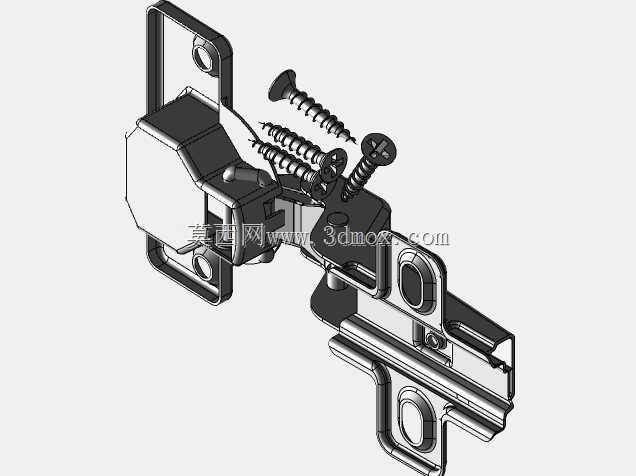

这款阻尼缓冲铰链是定制家具、成品柜类产品中核心的活动连接部件，主要应用于衣柜、橱柜、卫浴柜、书柜等平开门式家具的柜门与柜体连接场景，承担柜门开合转动、阻尼缓冲、位置调节的核心功能，是决定家具使用手感与使用寿命的关键五金部件。从实际使用场景来看，这类铰链需要适配不同厚度的柜门板材，覆盖16mm到22mm厚度的主流人造板材、实木板材安装需求，在日常高频开合的使用过程中，需要承受柜门的持续重量，同时避免柜门开合时与柜体发生碰撞产生噪音、造成板材磕碰掉漆的问题。在功能特性设计上，这款铰链集成了液压阻尼结构，在柜门关闭到最后15度左右的角度区间时，阻尼结构会自动介入，带动柜门缓慢匀速闭合，不会产生撞击声响，即使大力推送柜门也能实现轻柔闭合，大幅降低日常使用的噪音，同时避免长期撞击导致的柜门松动、板材损坏问题。铰链本体设置了多维度调节结构，分别可以实现柜门前后位置、左右位置、上下位置的微调，安装时可以快速校准柜门与柜体的装配间隙，避免出现柜门错位、缝隙不均、开关卡滞的问题，降低现场安装的调试难度。在设计思路层面，这款铰链采用了分体式底座与铰杯结构，铰杯部分嵌入柜门预先加工的沉孔内，底座通过自攻螺丝固定在柜体侧板上，两者通过铰接臂连接，安装时不需要复杂的辅助工具，普通安装工人即可快速完成装配。铰接臂采用多连杆联动结构，开合过程中转角轨迹经过反复优化，柜门开启时不会与柜体侧板发生干涉，最大开启角度可以达到105度左右，完全满足日常取放物品的空间需求，不会因为开门角度过小造成使用不便。在外形尺寸与安装边界上，铰杯的常规直径为35mm，嵌入板材的深度为11.5mm，适配市面上绝大多数的柜门开孔标准，不需要特殊定制开孔尺寸；底座的安装孔位间距为48mm，符合通用家具五金的安装孔位规范，可以直接替换同规格的旧铰链，不需要在柜体上重新打孔，降低后期维护更换的成本。铰链整体采用冷轧钢冲压成型，表面经过多层镀镍处理，在厨房、卫浴等潮湿环境下使用也不容易出现生锈、镀层脱落的问题，铰接位置的转轴采用耐磨金属衬套，经过数万次开合测试也不会出现松垮、阻尼失效的问题，长期使用依然能保持稳定的开合手感。配套的自攻螺丝采用高强度碳钢材质，螺纹深度足够，拧入板材后握钉力强，长期承重也不会出现螺丝松动、柜门下沉的问题，整体结构的强度冗余充足，能够适配不同重量的柜门使用需求。
