可拆卸式球形端头不锈钢合页结构设计

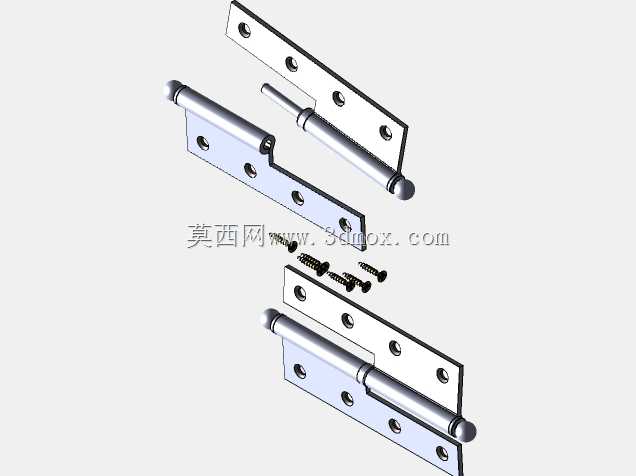

　　日常做设备护罩、木质柜体、洁净室隔断门的结构配套时，合页的选型往往是容易被忽略但直接影响后期使用体验的环节，这次梳理的这款抽芯式不锈钢合页，是针对需要频繁拆装门扇、护板的场景做的结构优化款。先从安装边界说起，这款合页的单页片采用平直矩形钢板冲压成型，页片上预冲的沉头安装孔沿页片长度方向等距排布，孔位适配常规的自攻螺丝或者机丝螺丝安装，沉头深度刚好能让M4规格的螺丝头完全埋入页片平面，不会突出刮蹭门扇或者框体表面。合页的转轴采用分离式设计，带球形堵头的转轴芯可以直接从页片的轴套中抽出，不需要额外拆解螺丝就能把门扇或者护板整体取下，这一点在做设备维护侧门、经常需要开启拆卸的仪器外罩时优势非常明显，不用反复拧动固定螺丝，也能避免多次拆装后螺丝孔滑牙的问题。

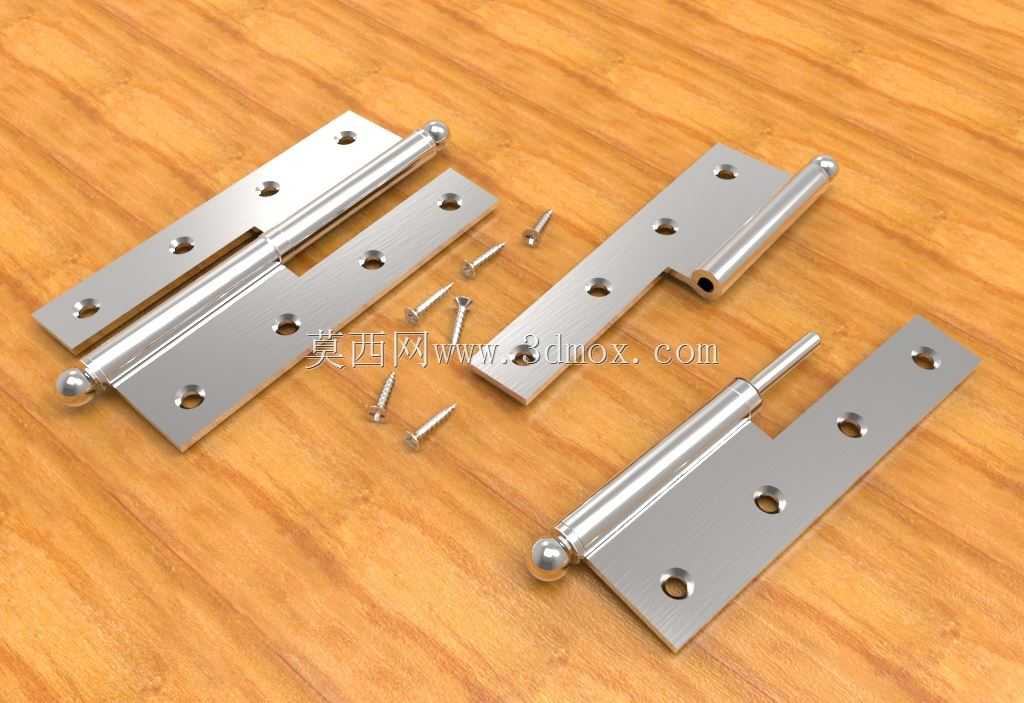

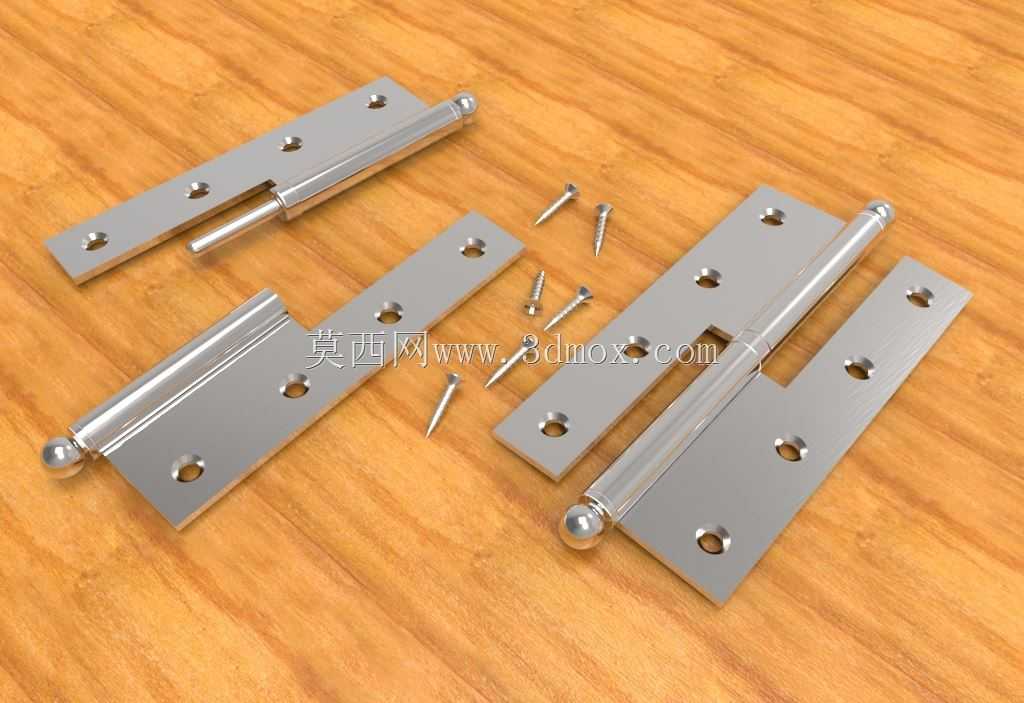

　　从功能特性上看，这款合页的轴套采用卷边成型工艺，页片与轴套的衔接处做了圆角过渡，没有尖锐的冲压毛边，安装时不会划伤施工人员的手部，转轴的球形端头除了做装饰作用，更核心的是能挡住转轴芯不会从下端意外滑出，同时球形的弧面也能避免合页转动时端头剐蹭框体的漆面。配套的安装螺丝采用同材质不锈钢加工，螺丝的螺纹牙距均匀，拧入木质基材或者金属基材的预钻孔时不会出现偏斜，螺丝头的槽口深度足够，常规十字螺丝刀就能完全咬合，不会出现滑头的问题。

　　实际应用场景里，这类合页除了常规的室内木门、衣柜门使用，在小型工业设备的观察门、实验室洁净柜的门扇、户外配电箱的箱门配套上也完全适用，不锈钢的材质本身具备不错的防锈能力，在湿度较高的车间或者偶尔溅水的场景下，不会像普通铁质合页那样短时间就出现锈迹流挂污染门扇表面。设计这款合页的三维结构时，首先要保证两个页片合起时的平面度误差控制在0.1mm以内，避免安装后门扇出现翘边、闭合不严的问题，轴套的同轴度公差要控制在0.05mm范围内，不然转轴芯插入后会出现转动卡滞，开合时手感发涩。页片的厚度选用1.5mm的不锈钢板材，这个厚度既能保证单组合页承受15kg左右的门扇重量时不会出现页片变形，也不会因为页片过厚导致门扇和框体之间的预留缝隙过大，影响整体的密闭性。

　　做安装孔位排布时，要注意孔位距离页片边缘的尺寸不能小于8mm，不然拧入螺丝时容易出现基材开裂，尤其是在密度板、实木颗粒板这类人造板材上安装时，孔位边距不足很容易导致板件边缘崩缺。转轴的直径选用5mm的不锈钢圆棒加工，轴套的内径比转轴直径大0.1mm，预留出轻微的活动间隙，既能保证转动顺畅，也不会因为间隙过大导致门扇安装后出现下垂晃动。合页转动时的开合角度可以达到180度，完全打开时两个页片可以平铺在同一平面，不会出现页片互相干涉的问题，适配那些需要完全敞开的门扇场景，比如设备检修门完全打开后不会挡住检修操作的空间。

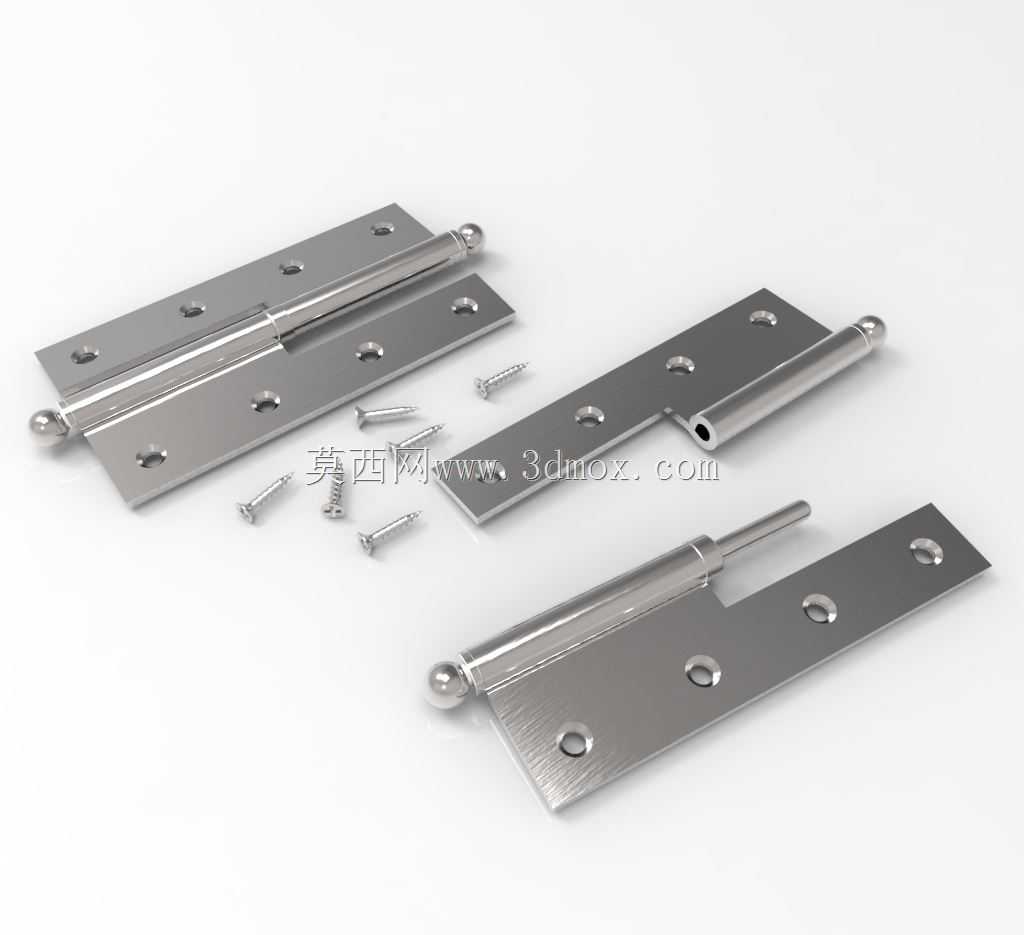

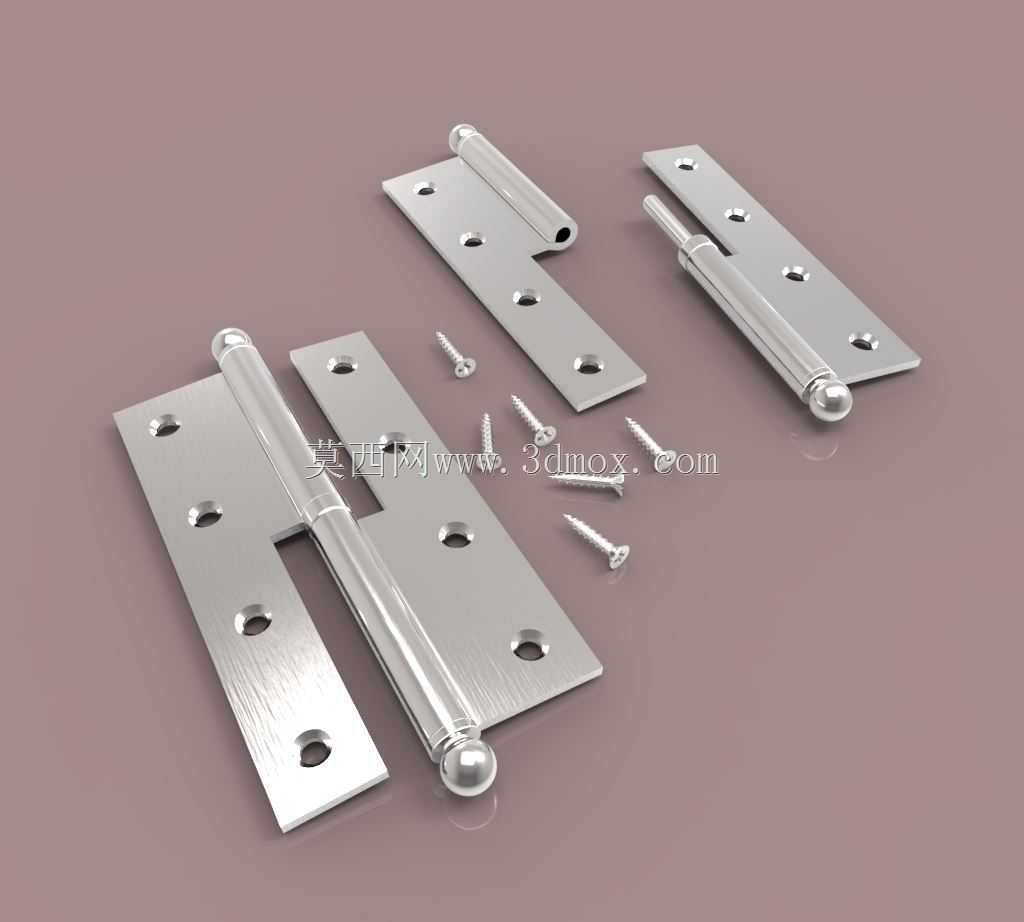

　　在做结构校核的时候，要重点验算页片与轴套连接位置的剪切强度，当门扇处于完全开启的悬臂状态时，这个位置是应力最集中的区域，卷边的轴套与页片本体的衔接处要保证足够的贴合长度，不能出现虚焊或者卷边不紧实的问题，不然长期开合使用后容易出现轴套脱落的故障。另外这款合页的三个不同页片结构，分别适配不同的安装场景：长页片款适合安装在门扇厚度较大的实木门上，多排布的安装孔能提供更均匀的固定力；L型页片款适合安装在框体边条较窄的场景，不需要在框体上开太深的孔位就能完成固定；短页片款适合轻型的柜门或者小型护板，整体结构更紧凑，不会在门扇表面露出过多的五金件影响外观。

　　实际选型搭配时，单扇门的合页配置数量要根据门扇的重量和高度来确定，高度低于1米、重量低于10kg的门扇配2组合页就能满足使用要求，高度超过1.2米或者重量超过12kg的门扇，建议在上中下三个位置各装一组合页，分散门扇的重量负载，避免长期使用后合页变形导致门扇下垂刮蹭地面。安装时要先在框体上固定好合页的其中一页，再把门扇临时固定在对应位置，调整好门缝的均匀度后再拧紧另一页的固定螺丝，不要一开始就把所有螺丝完全拧死，预留出微调的空间，等所有合页的位置都调整到位、门扇开关顺畅没有卡顿后，再把所有螺丝逐一拧紧。
