航空发动机轻量化安装固定支架结构

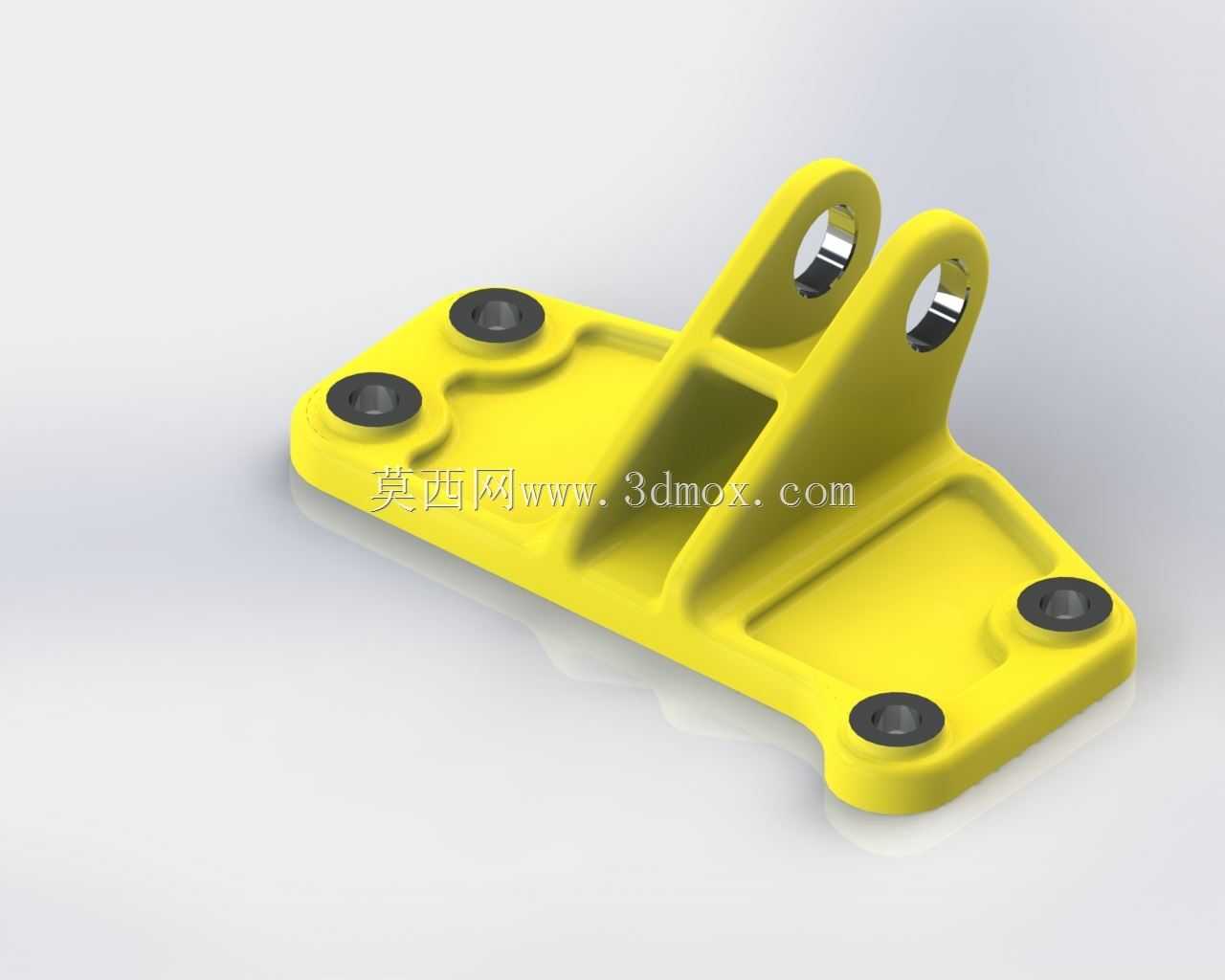

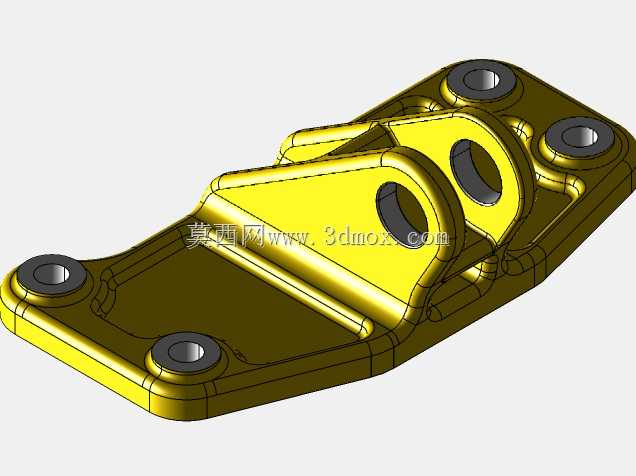

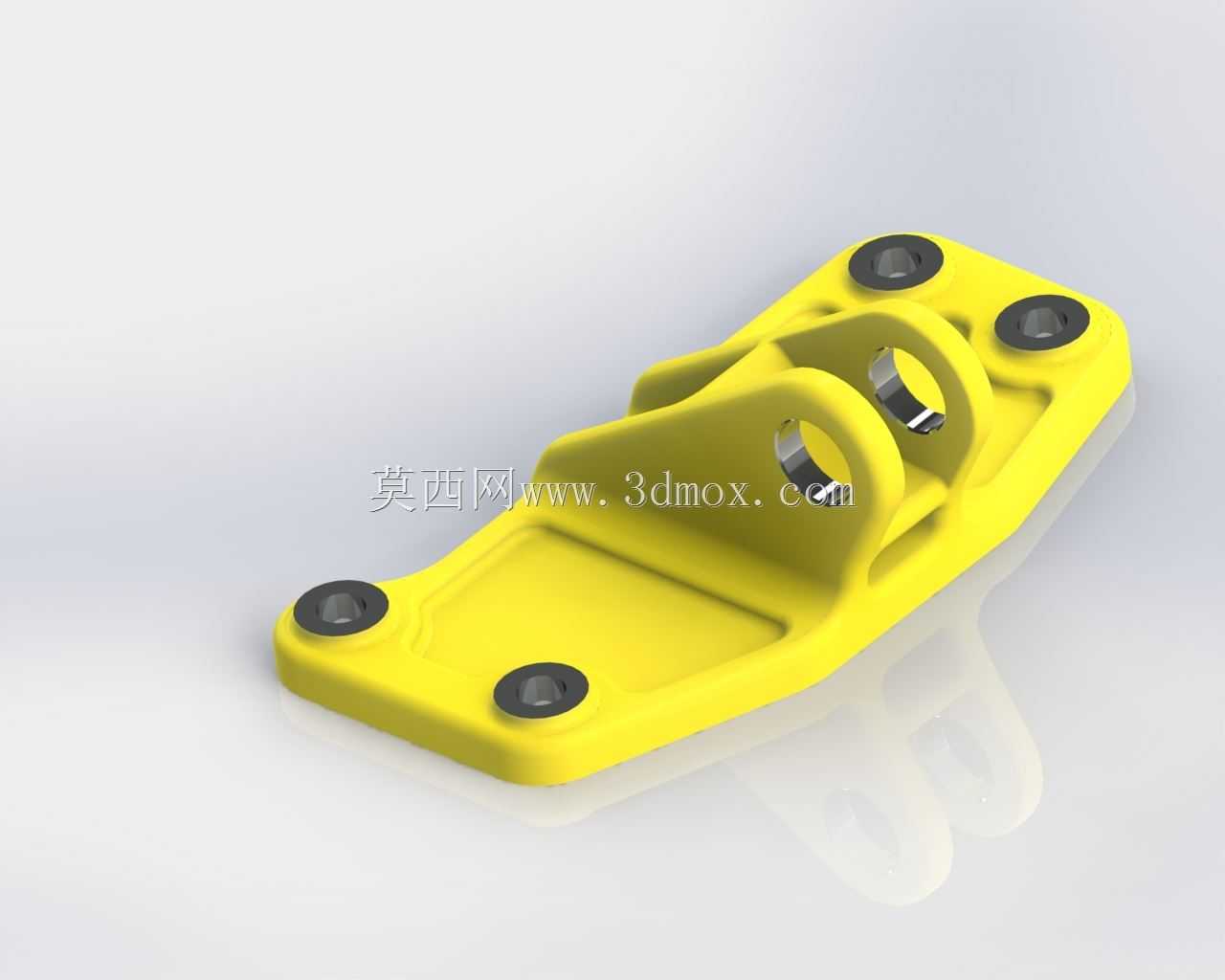

　　在航空动力系统的装配环节中，这类支架承担着将喷气发动机本体与载机安装框架、台架测试基座进行刚性连接的核心作用，既要传递发动机工作过程中产生的静载荷与交变振动载荷，还要抵消不同工况下的热胀冷缩位移量，避免应力集中传递到发动机本体的机匣结构上。从结构设计逻辑来看，该支架采用一体化的拓扑优化构型，底部为带四个安装孔的平板基座，四个安装孔内嵌金属衬套，避免复合材料或轻质合金基体直接受螺栓挤压产生蠕变，安装孔的位置度公差控制在0.02mm范围内，能够适配标准的航空紧固件安装规格，基座与安装面的贴合度要求达到85%以上的接触面积，防止装配后出现局部应力集中。上部的双耳铰接结构是核心的载荷传递部位，两个同轴的铰接孔内预留了轴承安装位，

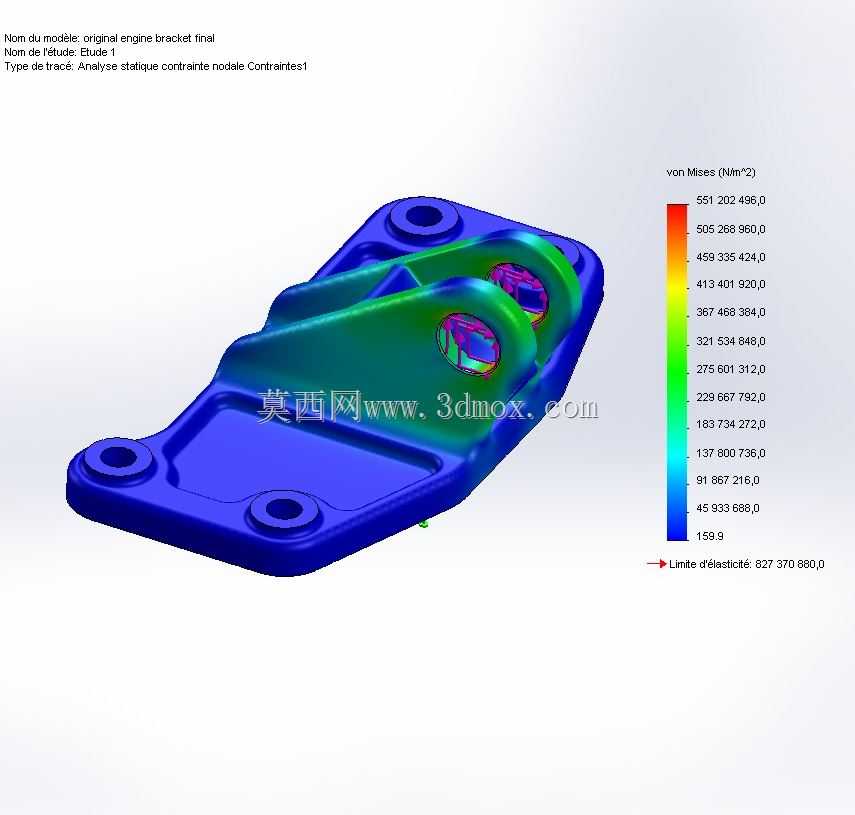

　　能够通过销轴与发动机吊点形成铰接连接，允许发动机在工作热胀时产生微小的转动位移，同时将径向载荷均匀分散到两侧的耳片结构上，耳片与基座之间采用大圆角过渡的加强筋结构连接，筋条的走向完全顺着载荷传递路径布置，没有多余的冗余材料，相比传统的等厚度铸造支架，在保证相同静载强度、疲劳寿命的前提下，实现了超过六成的减重效果，这对于航空类零部件来说，每一克的减重都能直接转化为有效载荷的提升空间。实际应用场景中，这类支架不仅可以用于载人航空器的发动机安装固定，也能适配地面喷气发动机测试台架的固定需求，在台架测试场景下，支架需要承受发动机最大推力状态下的纵向载荷，以及怠速、加力切换过程中的振动冲击，因此结构的模态频率需要避开发动机的常用工作转速区间，

　　避免发生共振损坏。从安装边界来看，底部四个安装孔的孔距按照标准的安装接口设计，不需要对配套的安装框架进行额外的打孔改造，上部铰接孔的中心高与基座平面的尺寸公差经过严格校核，能够保证发动机安装后的轴线位置与设计值偏差在允许范围内，不会影响后续的管路、线缆对接精度。结构设计过程中充分考虑了工艺可行性，整体构型既适合采用轻质合金铸造成型后做机加工精加工，也可以采用金属3D打印的方式直接成型，过渡圆角的尺寸设置避免了铸造过程中出现冷隔、缩松缺陷，也能减少3D打印过程中的支撑用量，降低后续后处理的工作量。铰接孔的端面设计有沉台结构，能够对配套的轴承外圈起到轴向定位作用，不需要额外加装定位挡圈，减少了装配环节的零件数量，也降低了松动失效的风险。

　　支架表面的轮廓全部采用流线型过渡，没有尖锐的棱角，一方面可以减少航空应用场景下的空气阻力，另一方面也能避免应力集中导致的疲劳裂纹萌生，在长期承受交变振动载荷的工况下，这种圆滑过渡的结构能大幅提升构件的疲劳寿命，减少定期检查的维护工作量。
