两级直齿圆柱齿轮减速传动装置结构

　　这套直齿圆柱齿轮减速结构，在常规工业传动场景里的适配性很广，从轻型输送线的动力匹配、小型包装设备的转速调节，到通用机床的进给传动单元、农用小型机具的动力降速增扭环节，都能见到这类结构的实际应用。不同于行星减速、蜗轮蜗杆减速的结构特性，直齿圆柱齿轮的平行轴布置形式，加工门槛更低，装配调整的容错空间更大，日常维护的拆检难度也更低，是中小功率传动场景里应用占比极高的一类减速结构。

　　从实际功能逻辑来看，这套结构的核心作用是匹配原动机与工作端的转速扭矩差，常规异步电机的输出转速多在每分钟上千转，而多数工业执行端需要的转速仅为每分钟几十到几百转，同时需要放大输出扭矩来带动负载，这套两级减速结构通过两对齿轮的齿数比搭配，实现固定传动比的转速降低与扭矩提升，直齿啮合的传动效率较高，正常润滑条件下的传动损失远低于蜗杆传动，适合连续运转的工况场景。

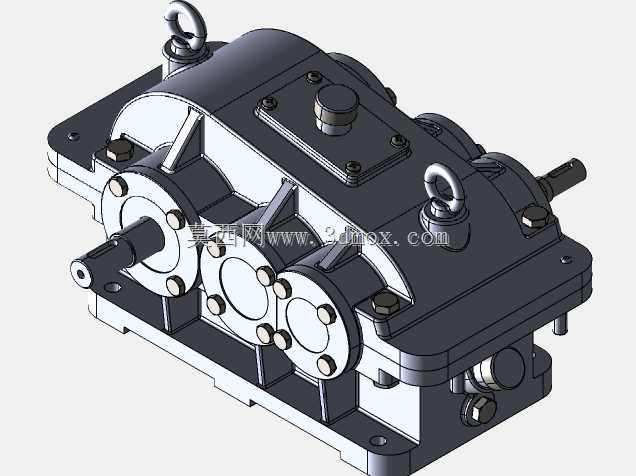

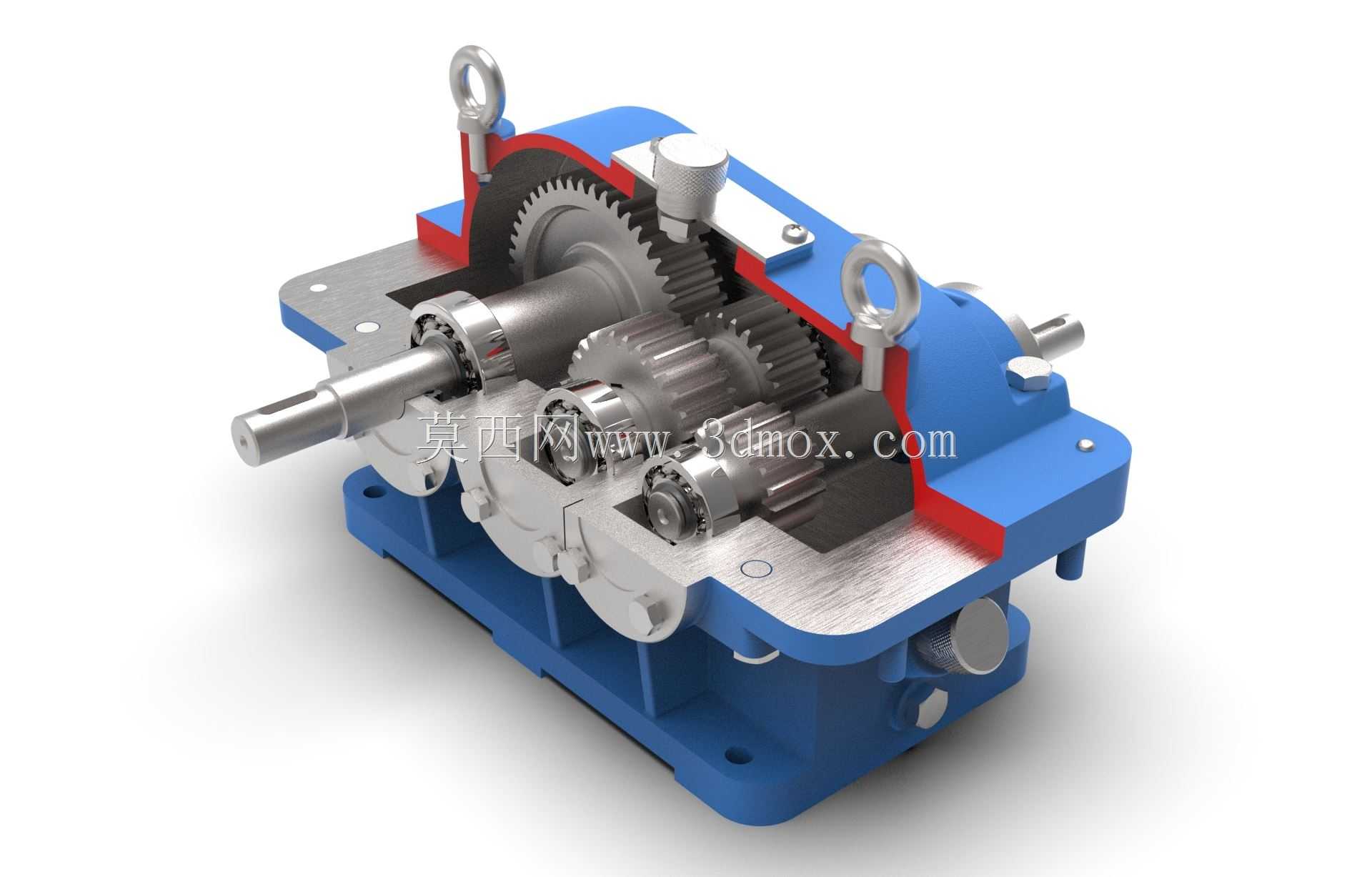

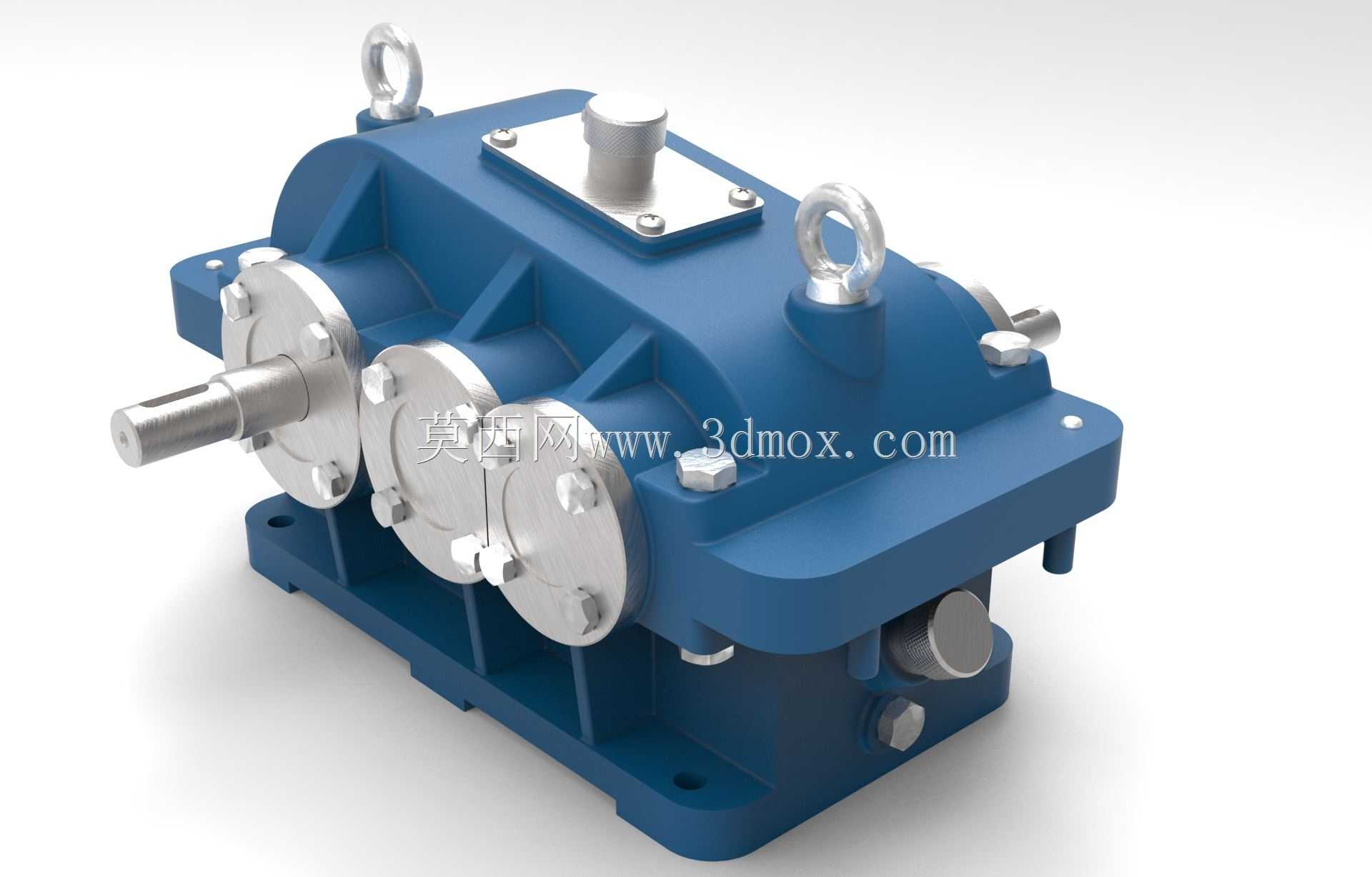

　　结构设计层面，这套减速装置采用剖分式箱体结构，上下箱体通过定位销与连接螺栓实现精准合箱，既保证了轴系部件的装配便利性，也能在后期维护时直接拆开上箱检查齿轮啮合、轴承磨损情况，无需完全拆卸整个箱体与外接管路。输入轴与输出轴均采用平行布置，轴上的齿轮通过平键实现周向固定，轴肩与套筒实现轴向定位，两端搭配深沟球轴承支撑径向载荷，轴承端盖通过垫片调整轴承游隙，同时实现箱体的密封，避免润滑油泄漏与外界粉尘进入箱体内部。箱体顶部设置的吊环结构，是为了满足整台设备吊装转运的需求，毕竟装配完成后的减速装置整体重量不小，人工搬运难度大，吊环的位置经过重心匹配，吊装时能保持箱体平稳，不会出现倾斜磕碰轴伸端的情况。箱体侧面设置的油位观察与透气装置，能保证箱体内齿轮润滑的油位处于合理区间，同时避免运转时箱体内温度升高导致压力过大，出现密封处渗油的问题。

　　从安装边界来看，箱体底部的安装底板设置了四个长圆形安装孔，方便安装时调整位置对中，安装孔的间距尺寸匹配常规中小功率减速设备的安装基座标准，输入轴与输出轴的轴伸长度、直径都符合通用传动件的配合尺寸，能直接搭配标准联轴器、带轮等外接传动部件，不需要额外做轴头的改制加工。齿轮的参数搭配上，两级传动的齿数比分配经过载荷校核，高速级齿轮采用相对较小的模数，匹配较高转速下的平稳传动需求，低速级齿轮采用稍大的模数，承受放大后的输出扭矩，避免低速重载下出现轮齿折断的失效问题。齿轮的齿宽经过合理匹配，相对安装的错位量预留了足够的补偿空间，不会因为箱体加工的微小误差导致齿轮啮合接触面积不足，出现偏载磨损的情况。

　　在实际选型适配时，这类直齿减速结构更适合传动比要求固定、运转方向无特殊换向需求、安装空间允许平行轴布置的场景，相比同轴式减速结构，平行轴布置的输入输出轴不在同一轴线上，布置时需要预留对应的轴向安装空间，但胜在结构刚性更好，齿轮啮合的受力状态更稳定，长期运转的可靠性更高。润滑方式采用箱体油池浸油润滑，高速级齿轮的下部浸入油池合适深度，运转时带起润滑油实现齿轮与轴承的润滑，不需要额外配置强制润滑系统，结构更简单，日常维护只需要定期更换箱体内的齿轮油即可，维护成本很低。箱体的结合面都经过精铣加工，合箱时涂覆密封胶就能保证密封效果，不需要额外加工密封槽加装密封垫，减少了装配的工序步骤，也降低了备件的储备需求。
