航空发动机轻量化安装固定支架结构

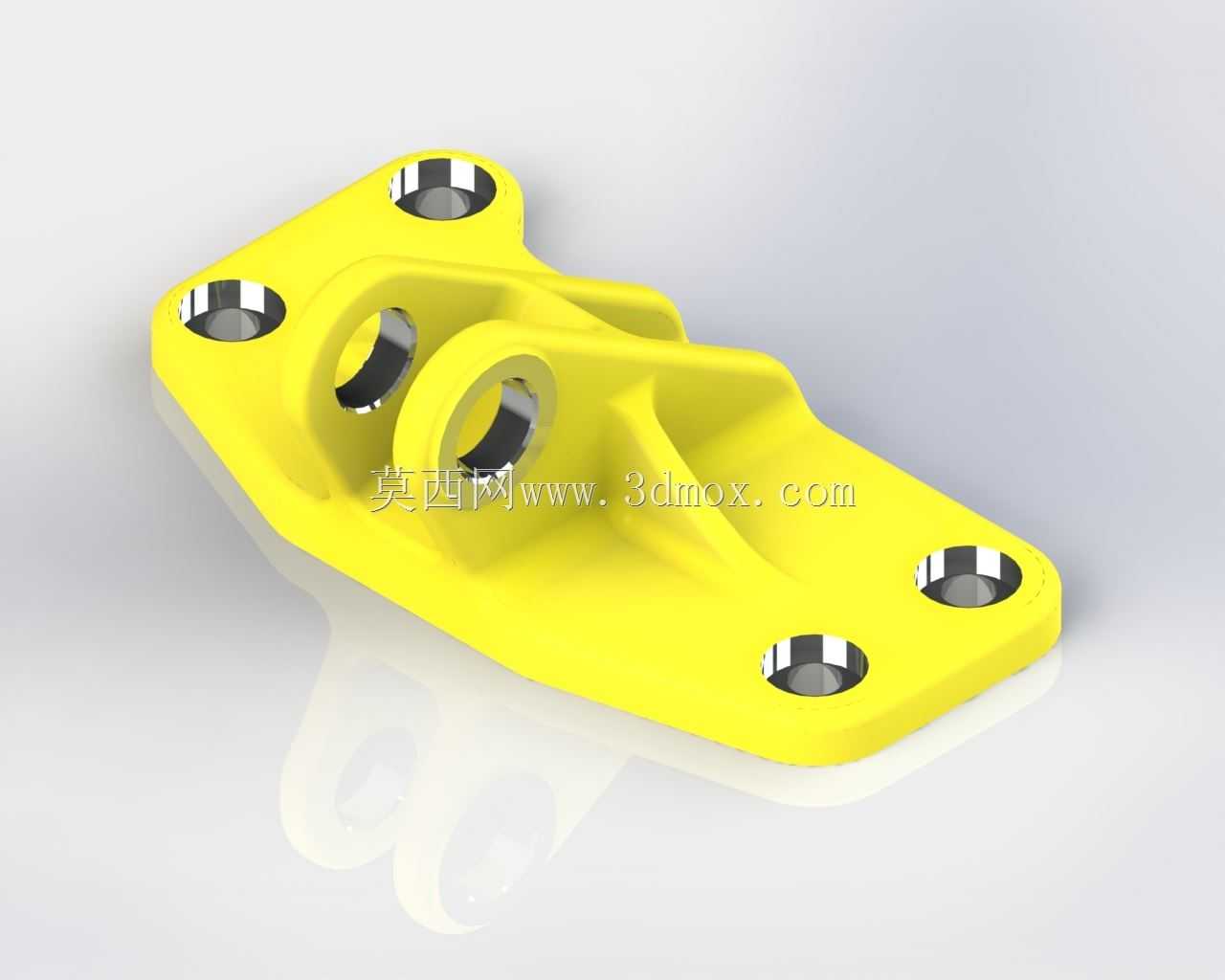

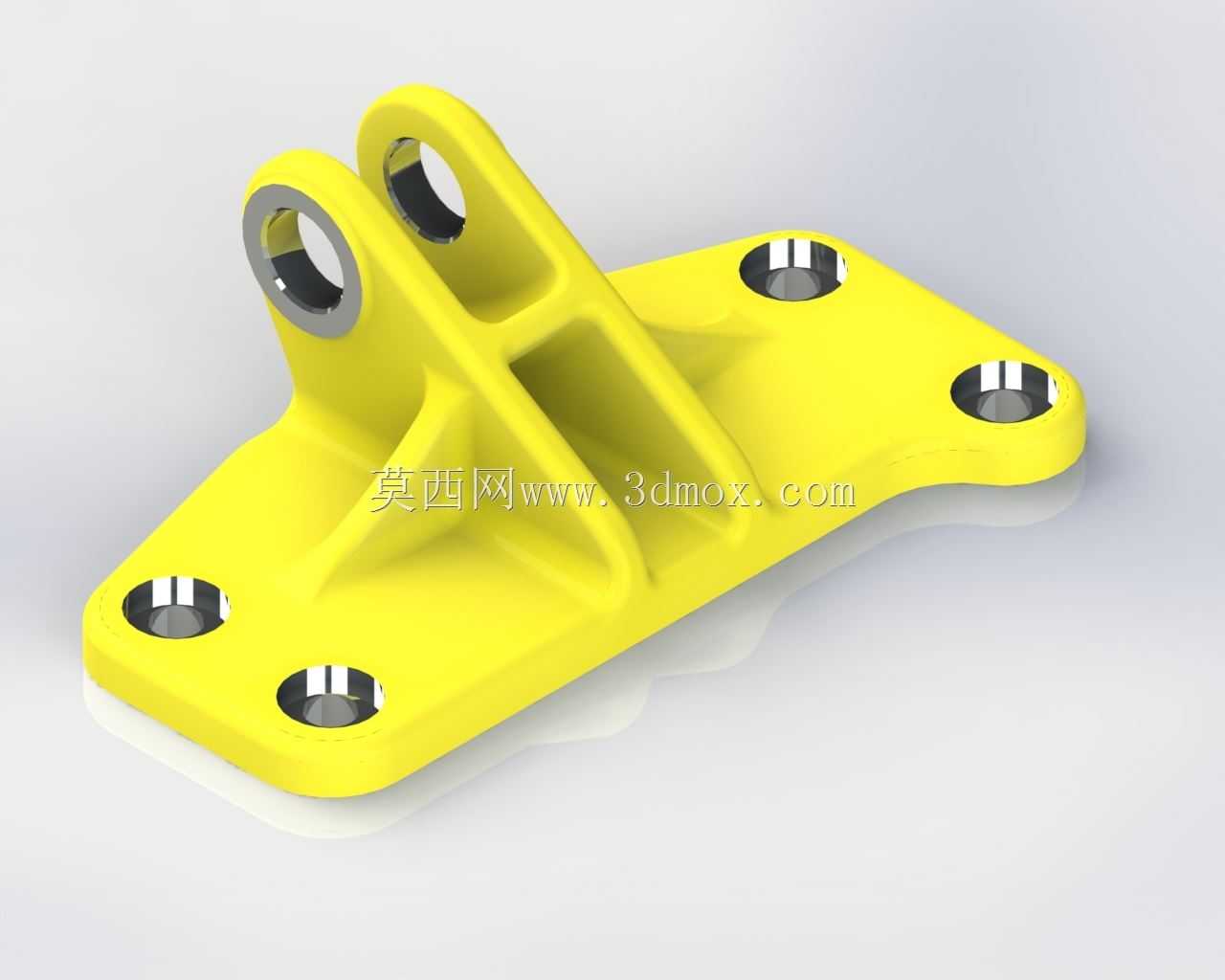

　　在航空动力总成的装配体系中，这类支架承担着喷气发动机与机身承力结构之间的连接载荷传递作用，日常工况下需要同时承受发动机工作产生的持续振动、飞行姿态调整带来的交变载荷，以及不同空域温度变化带来的材料形变应力，是动力系统安装环节中不可或缺的承力构件。不同于地面设备的固定支座，航空类支架的设计优先级始终围绕减重与强度的平衡展开，从最终的结构形态来看，该支架采用了一体化的异形拓扑优化结构，底座部分设置了四个均布的安装通孔，孔位周边做了局部加厚的凸台处理，避免螺栓预紧力造成的局部应力集中，同时凸台的沉孔设计可以让螺栓头部完全嵌入构件内部，不会突出安装平面影响装配贴合度。支架上部的铰接耳座采用了同轴双孔位设计，两个铰接孔的轴线保持严格平行，

　　孔内壁预留了衬套安装的余量，工作状态下通过铰接销轴与发动机侧的安装吊点连接，既可以保证连接的结构刚性，又能预留微小的转动余量，抵消发动机工作时的微幅形变，避免硬连接造成的应力断裂。从结构的筋条布置来看，整个支架没有多余的冗余材料，所有的加强筋都沿着载荷传递的路径分布，从底座四个安装孔的位置向铰接耳座方向汇聚，筋条的厚度根据不同位置的受力大小做了渐变处理，受力较大的载荷传递路径上筋条厚度更大，非主要承力区域则做了挖空减薄处理，最终实现了超过六成的重量降低，同时完全满足额定载荷下的强度要求，这一减重比例在航空零部件设计中有着非常实际的应用价值，每一克的结构重量降低都能直接转化为飞行器的有效载荷提升。在实际安装场景中，

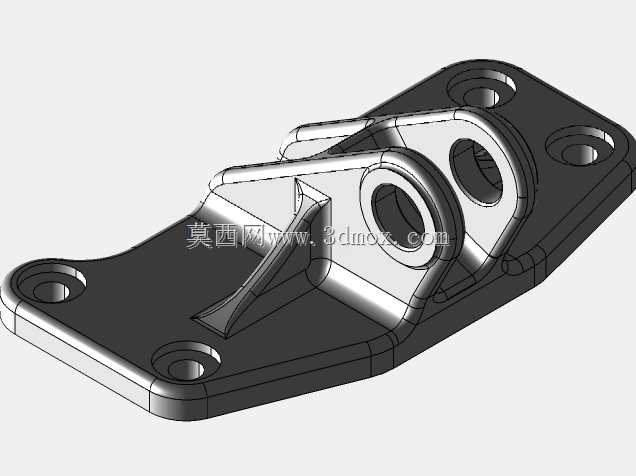

　　该支架的底座安装面需要与机身的承力梁平面完全贴合，安装时四个固定螺栓需要按照对角顺序逐步拧紧，保证每个螺栓的预紧力均匀，避免安装面出现间隙造成局部载荷过大。铰接部位的销轴安装需要配合润滑脂填充，减少日常工作中的铰接磨损，同时定期检查铰接孔的磨损量以及支架本体的形变情况，及时排查疲劳损伤隐患。从建模的实现逻辑来看，这类拓扑优化后的支架结构，首先需要根据安装边界确定整体的包络尺寸，明确四个底座安装孔的孔位坐标、铰接孔的中心高度以及两个铰接耳的间距参数，再根据载荷工况输入进行拓扑迭代计算，去除非承力区域的材料，之后对计算得到的原始拓扑结构进行工艺性修正，将不规则的曲面做顺滑过渡处理，避免出现应力集中的锐角棱边，

　　同时兼顾铸造或者增材制造的工艺可行性，让最终的结构既满足力学性能要求，又具备可加工性。在尺寸边界的控制上，支架的整体高度需要匹配发动机安装点与机身承力梁之间的间距，底座的安装孔位需要与机身梁上的预装孔位完全对应，铰接孔的内径需要匹配标准销轴的直径公差，所有安装面的平面度、孔位的位置度都需要满足航空装配的公差要求，避免出现装配干涉或者连接松动的问题。不同于普通的工业设备支架，这类航空用支架的每一处结构细节都有明确的力学依据，没有为了外观做多余的造型设计，所有的曲面过渡、筋条走向、厚度变化都是为了在满足强度、刚度、疲劳寿命要求的前提下，尽可能压缩结构重量，这种设计思路也可以延伸到其他对重量敏感的高端装备领域，比如赛车动力系统安装、无人机动力总成固定等场景，核心都是在有限的安装空间内，用最少的材料实现最可靠的载荷传递效果。
