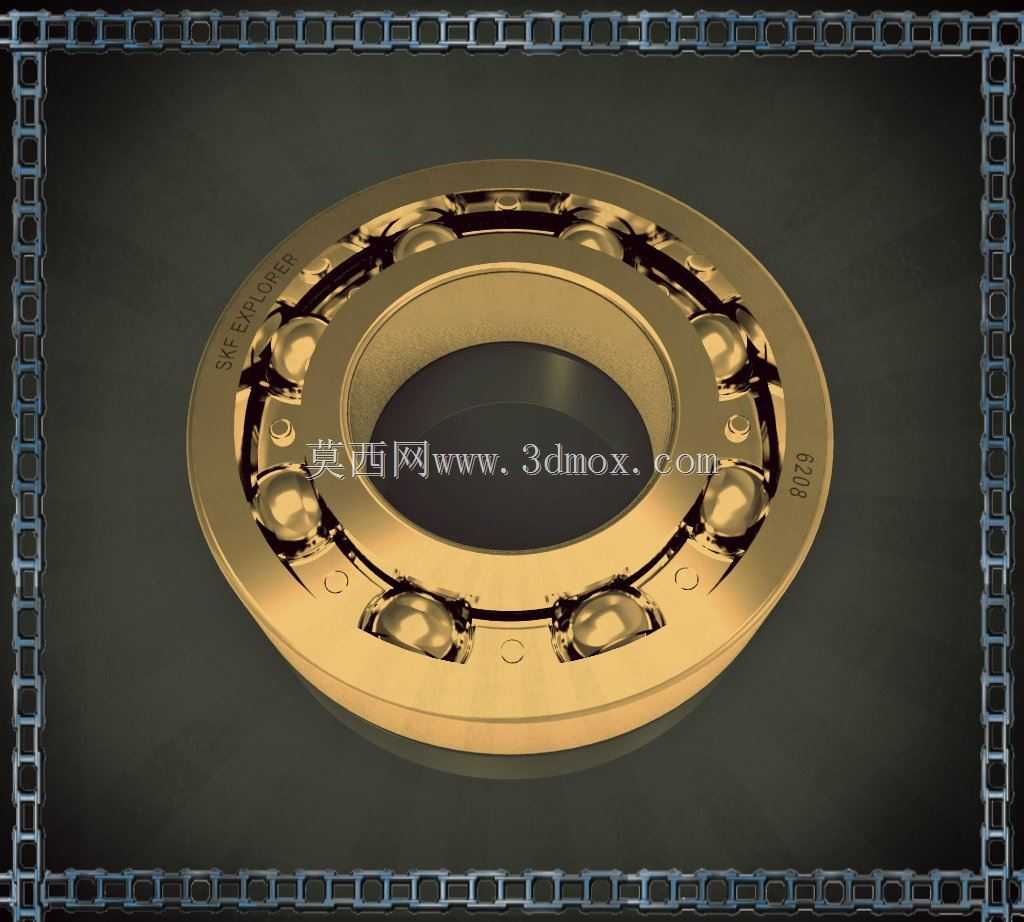

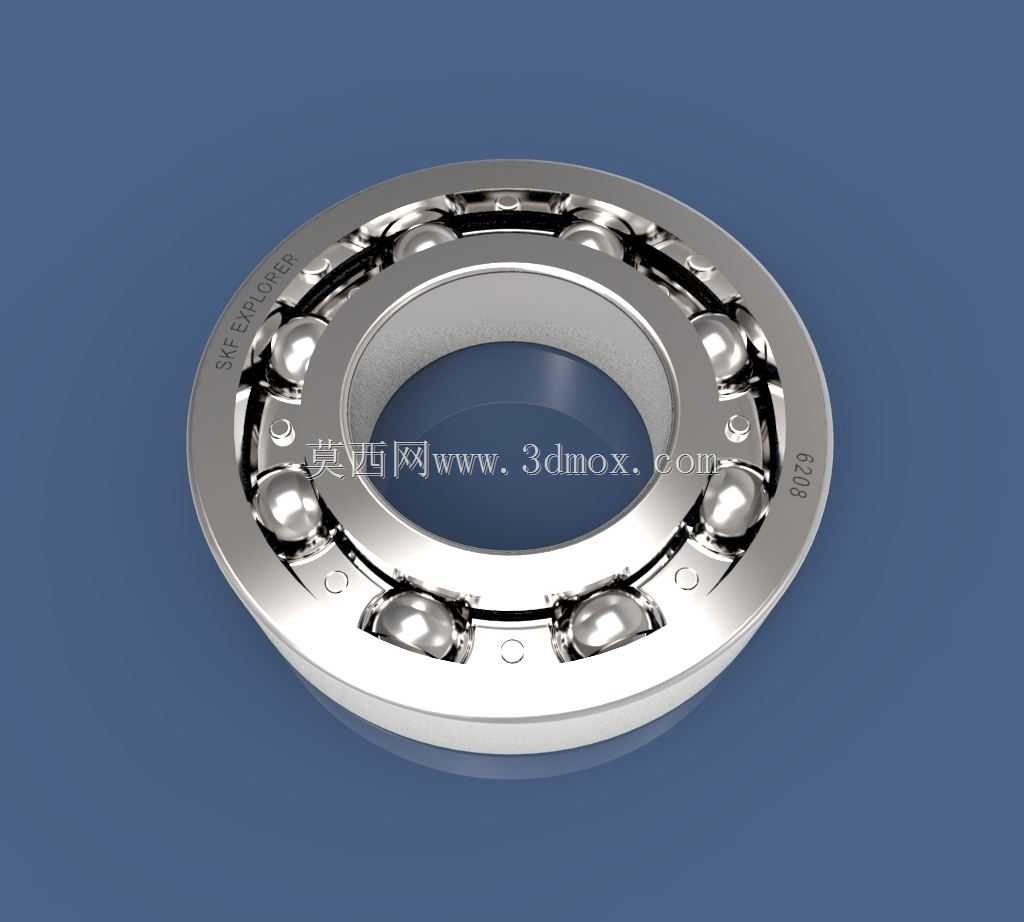

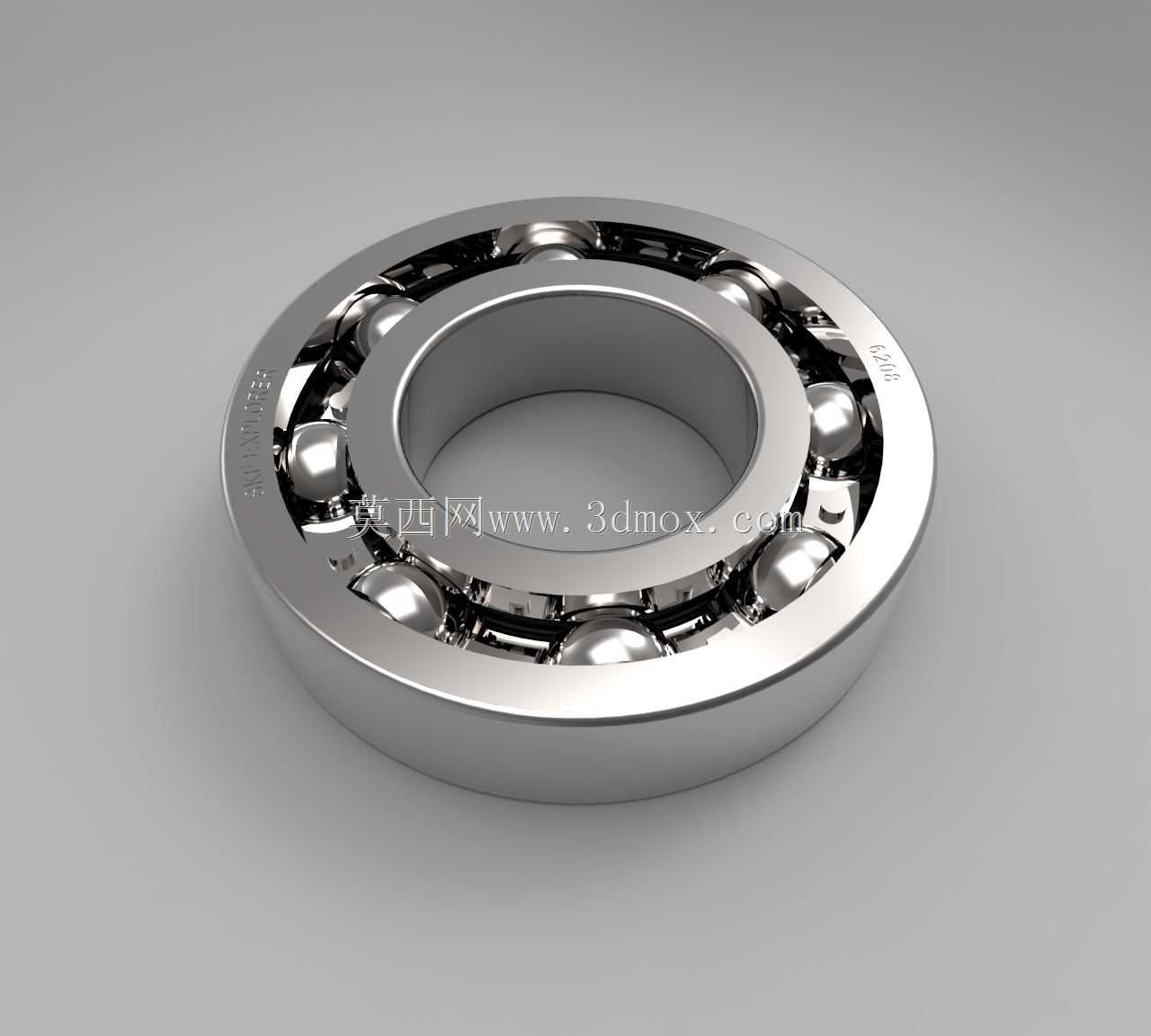

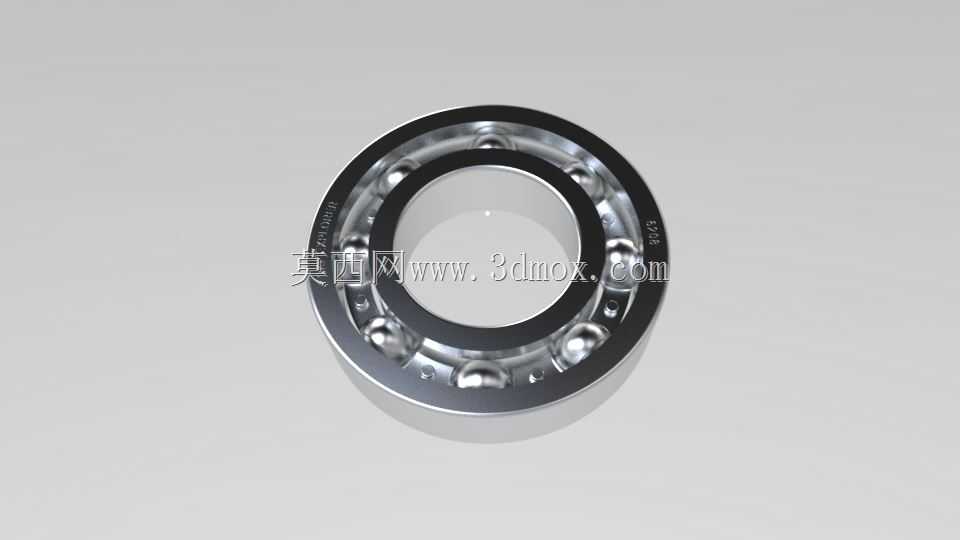

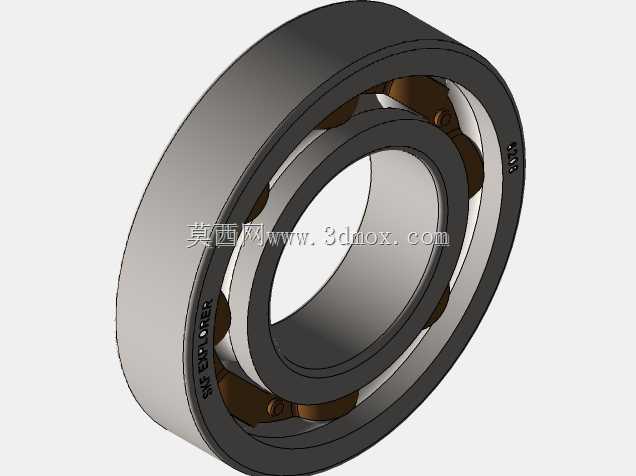

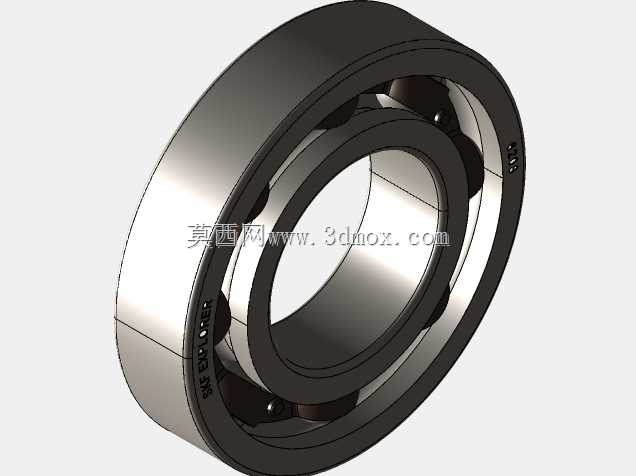

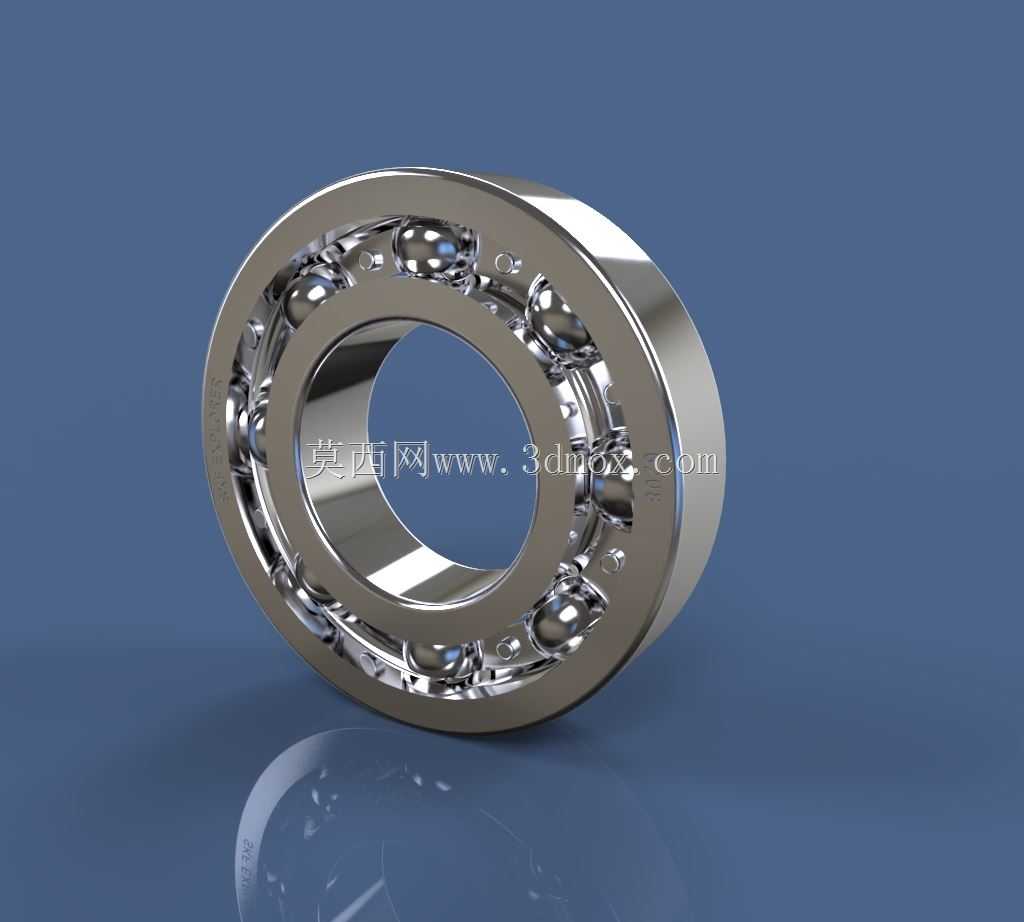

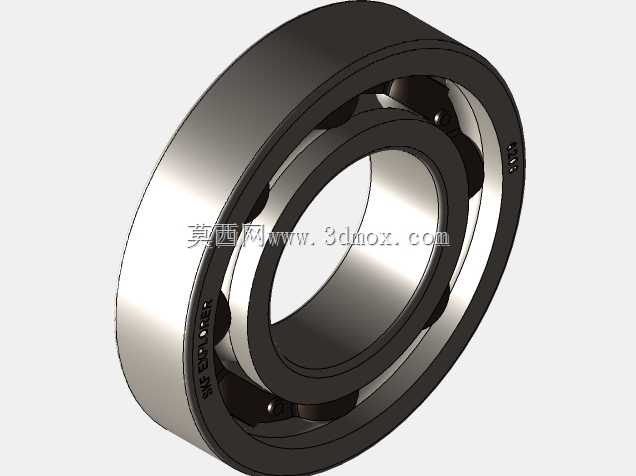

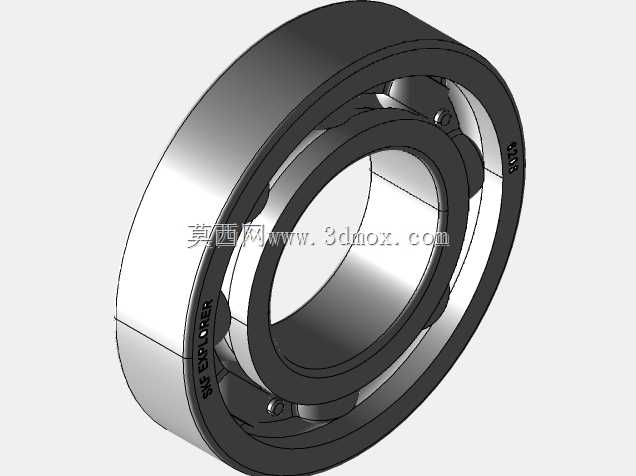

SKF6208型深沟球滚动轴承结构

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零部件，这款6208型号的滚珠轴承，作为通用传动支撑件，可同时承受径向载荷与一定比例的轴向载荷，适用于中等转速、载荷平稳的传动场景，常见于普通异步电机输出端、中小型输送机辊筒支撑、机床进给轴辅助支撑、农用机械传动轮组、家用电机旋转支撑等位置，是机械结构设计中最常选用的标准件品类之一。从结构设计逻辑来看，该轴承采用典型的深沟滚道设计，内圈与外圈的滚道曲率略大于滚珠直径，既保证滚动体在滚道内的顺畅滚动，又能在承受径向力时让载荷均匀分布在接触弧面上，避免应力集中导致的早期点蚀失效。保持架采用冲压浪形结构，将每颗钢质滚珠均匀分隔在滚道圆周方向，

　　防止滚动体在运转过程中相互摩擦碰撞，同时引导滚动体在非承载区保持正确位置，降低运转过程中的摩擦损耗与温升。从安装边界与尺寸参数来看，6208作为标准深沟球轴承，其内圈孔径为40mm，与常见的40mm直径传动轴采用过渡配合安装，装配时可通过热装或压装方式将内圈固定在轴颈上，随轴同步旋转；外圈外径为80mm，与轴承座孔采用间隙或过渡配合，根据应用场景的载荷特性调整配合公差，当内圈旋转、外圈固定时，外圈与座孔可选用稍松的配合便于拆装，当存在外圈旋转工况时则需适当提高配合紧度防止外圈蠕变磨损；轴承整体宽度为18mm，安装时需预留足够的轴向定位空间，通常通过轴用弹性挡圈、轴肩与轴承座端盖配合完成轴向固定，

　　轴肩与座孔挡肩的高度需符合标准件安装规范，不能超过轴承内圈与外圈的倒角尺寸，避免装配时无法贴合定位面。在实际工程应用中，这类轴承的选型需要匹配实际工况的载荷系数、转速极限与润滑条件，当工作转速低于轴承样本标注的极限转速70%时，可采用脂润滑方式，填充适量的锂基润滑脂即可满足长期运转需求，维护周期通常根据工作环境的粉尘、温度条件调整；当转速更高或环境温度较高时，可采用油润滑方式，通过油浴或循环油系统带走运转产生的热量，降低滚道与滚动体的工作温度，延长使用寿命。设计建模过程中，需要严格还原滚道的曲率半径、滚珠的直径与数量、保持架的兜孔间隙、内外圈的倒角尺寸等关键参数，保证模型在虚拟装配时能够准确模拟实际装配关系，避免出现干涉、

　　配合错位等问题，同时滚道与滚动体的接触位置需要按照实际接触角设置约束，在做运动仿真时能够真实反映轴承的运转状态，为后续的轴系刚度校核、寿命计算提供准确的模型基础。这类开式深沟球轴承没有附带密封结构，在粉尘较多、存在水汽或腐蚀性介质的应用场景中，通常需要额外搭配密封件或者选用带防尘盖、密封圈的同型号变体，防止外界杂质进入滚道内部造成磨粒磨损，避免润滑脂泄漏导致的早期失效。在轴系设计中，该类轴承通常成对使用，分别布置在轴的两个支撑位置，通过调整端盖的垫片厚度可以控制轴承的轴向游隙，保证轴系在运转过程中不会出现轴向窜动，同时补偿轴工作时的热伸长量，避免轴承在温升后出现额外的附加载荷，影响运转平稳性与使用寿命。
