D型机械密封组件三维结构设计

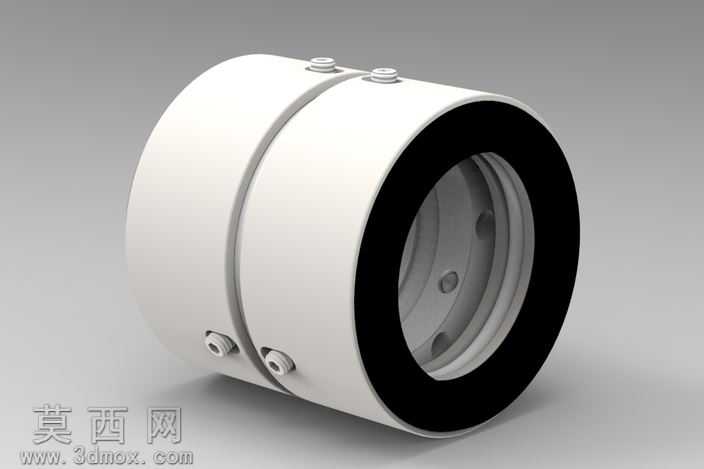

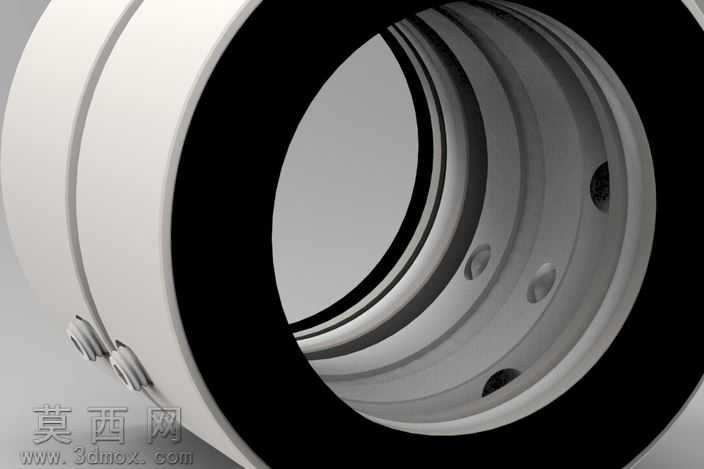

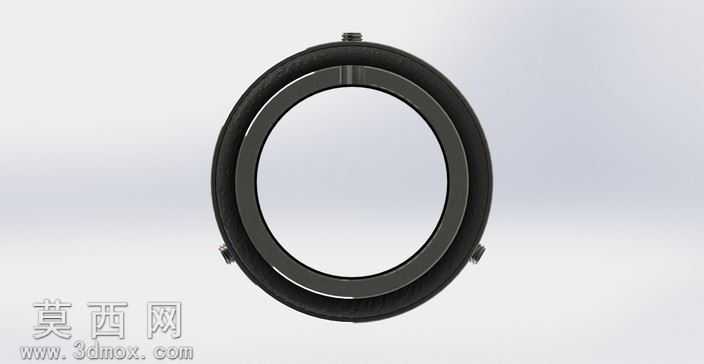

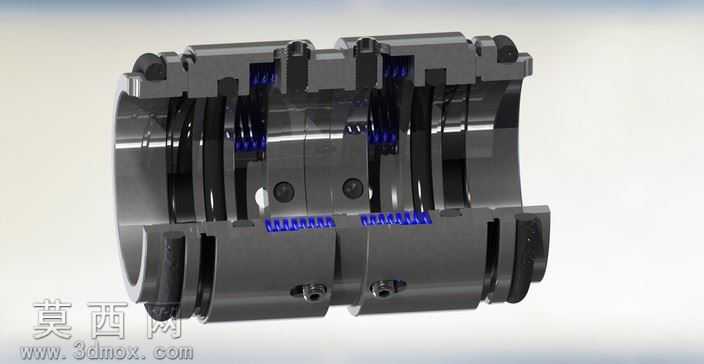

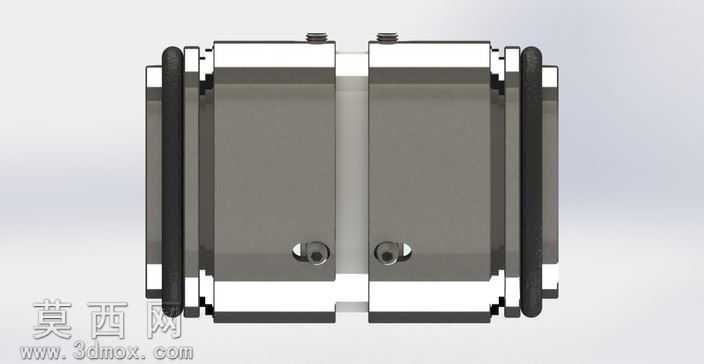

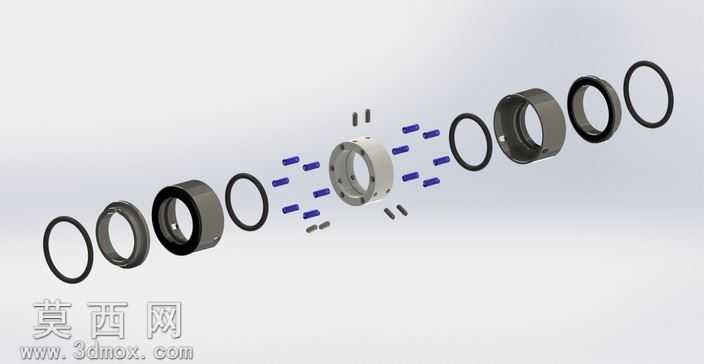

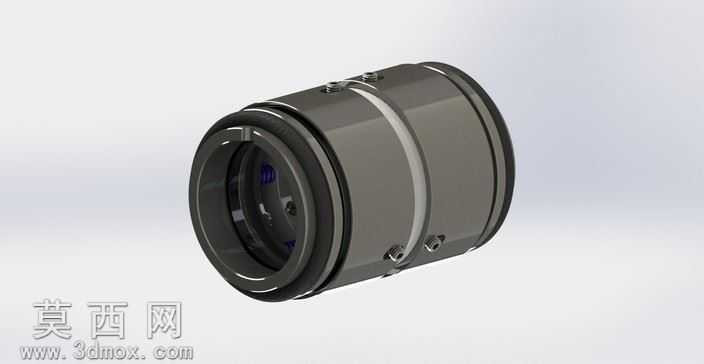

本模型为D型机械密封组件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械密封行业设计规范，对各零部件的尺寸公差、配合关系进行了精准还原，整体模型无破面、无冗余特征，可直接用于装配验证、工程图导出及后续仿真分析。模型整体采用筒式集成结构，主体由动环组件、静环组件、压紧套、紧定螺钉、辅助密封圈等核心部件构成，建模时对密封端面的平面度要求、补偿环的浮动空间、传动销的配合间隙都做了细节还原，能够直观展现机械密封的工作原理与装配逻辑。渲染阶段采用工业级写实渲染方案，主体金属部件赋予哑光白色喷塑金属材质，表面添加细微的颗粒质感与均匀的反光效果，还原工业设备外壳的真实质感；密封端面采用高硬度黑色碳化硅材质，设置高光泽度与低粗糙度参数，展现密封摩擦面的精密加工特性；紧定螺钉采用不锈钢金属材质，添加轻微的倒角反光与螺纹细节纹理，提升模型整体真实感。结构设计上，该D型机械密封为集装式结构，无需现场调整弹簧压缩量，安装时直接套装于泵轴外侧，通过周向均匀分布的紧定螺钉实现与轴的同步传动，静环侧通过辅助密封圈与设备腔体实现静密封，动环在弹簧补偿力与介质压力的共同作用下与静环端面紧密贴合，形成径向密封面，有效阻断设备内介质沿轴向的泄漏路径。建模过程中采用自底向上的装配设计思路，先逐个完成单个零件的特征建模，确保每个零件的倒角、退刀槽、螺纹孔等工艺特征完整，再按照实际装配顺序添加同轴心、端面重合、螺纹配合等装配约束，完整还原机械密封的装配顺序与运动关系，可清晰展示动环随轴转动、静环固定于腔体的相对运动状态，同时预留了弹簧压缩行程的活动空间，能够直观演示密封端面磨损后的补偿过程。模型附带的通用格式文件可兼容多数三维软件，方便不同使用场景下的调用，可用于机械密封的结构教学、产品选型展示、非标密封件的二次开发设计参考，帮助设计人员快速理解集装式机械密封的结构特点与设计要点，缩短同类产品的开发周期。
