劳斯莱斯梅林发动机连杆活塞组件结构

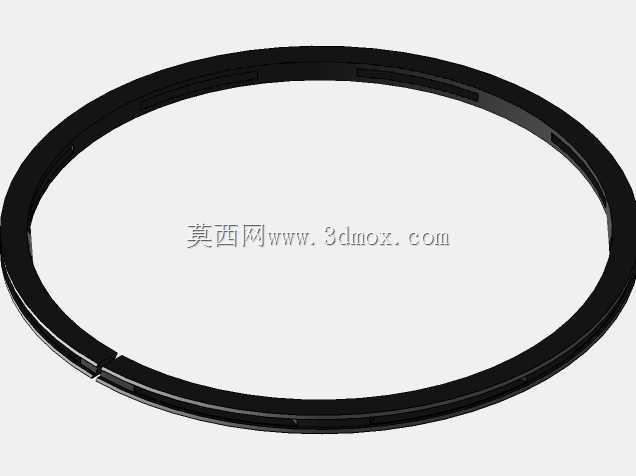

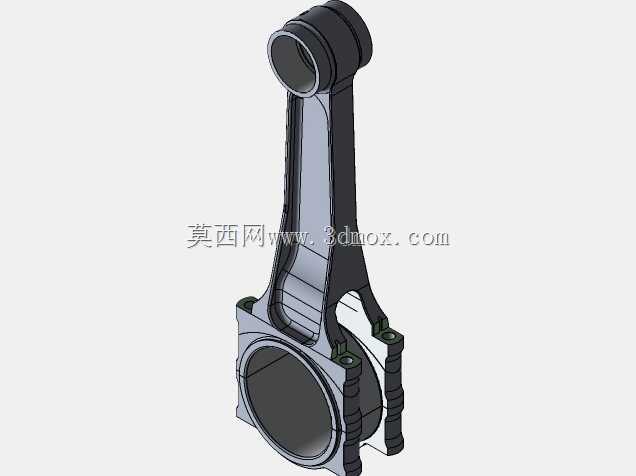

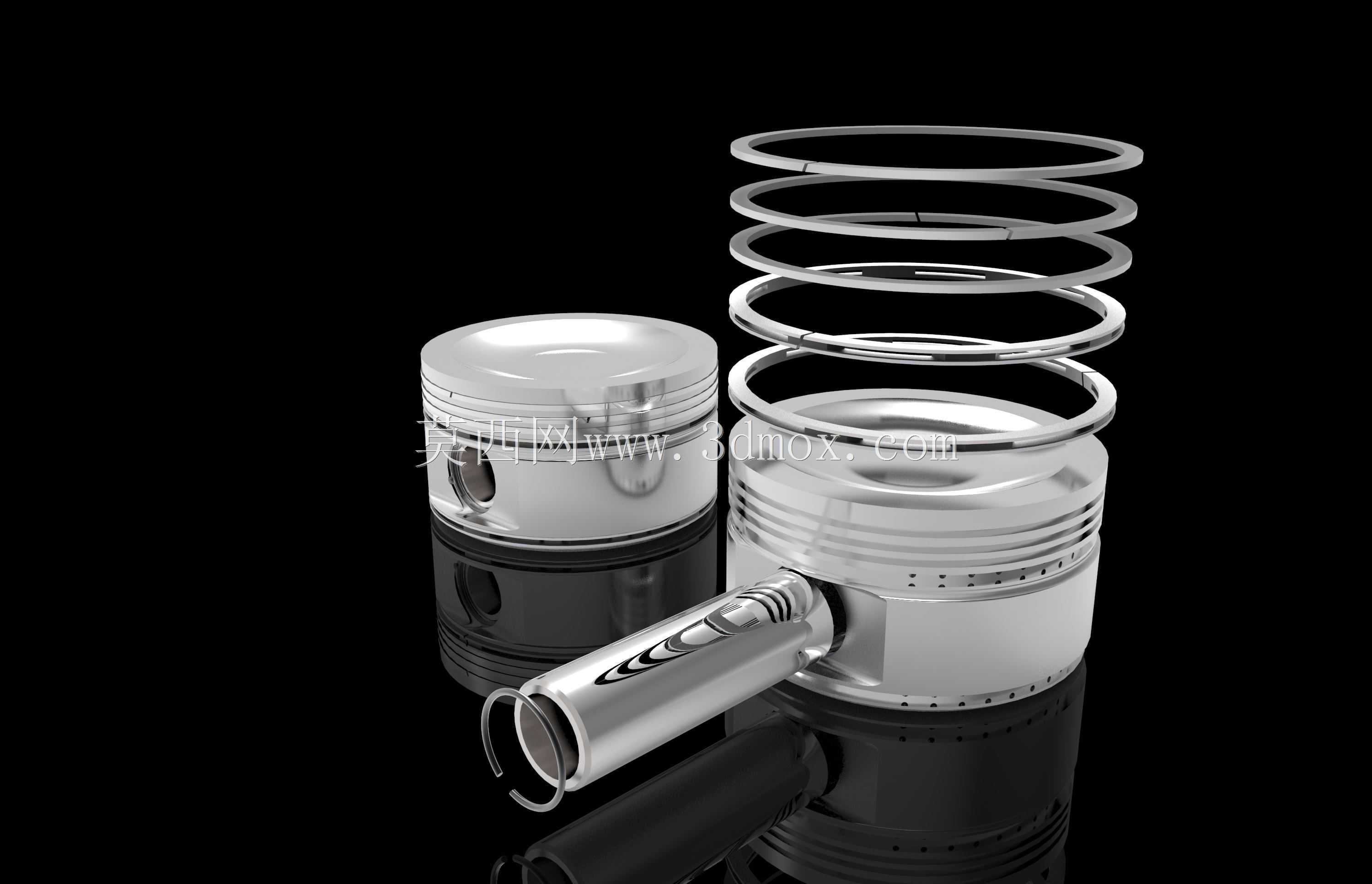

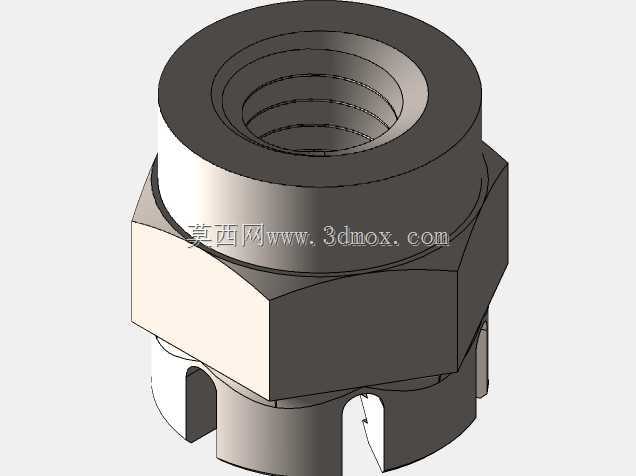

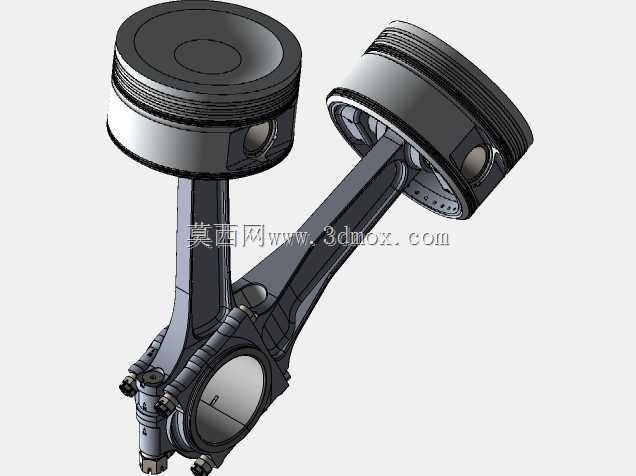

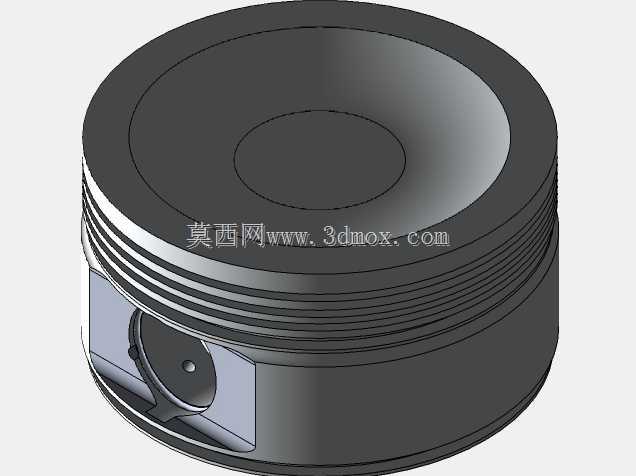

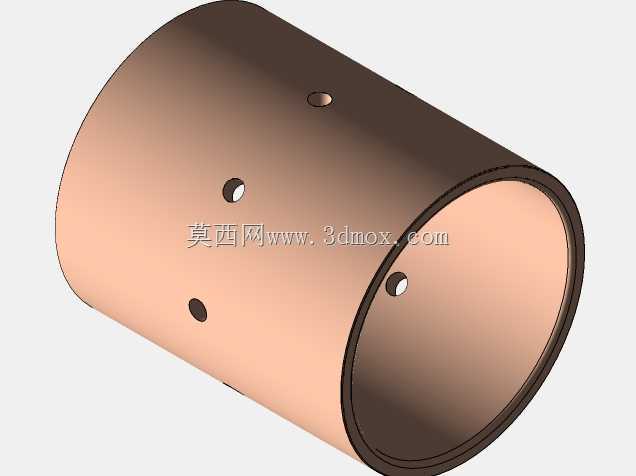

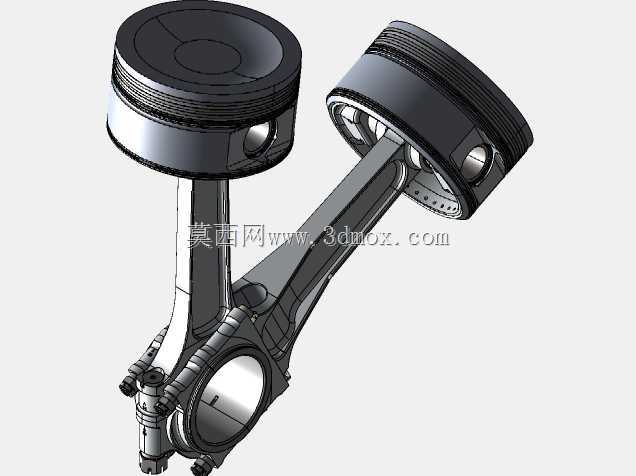

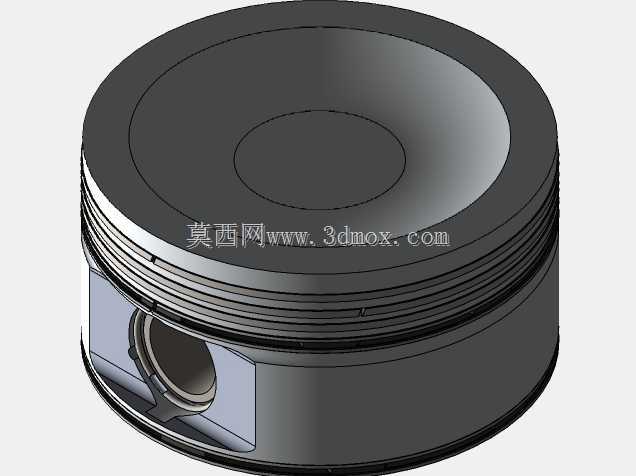

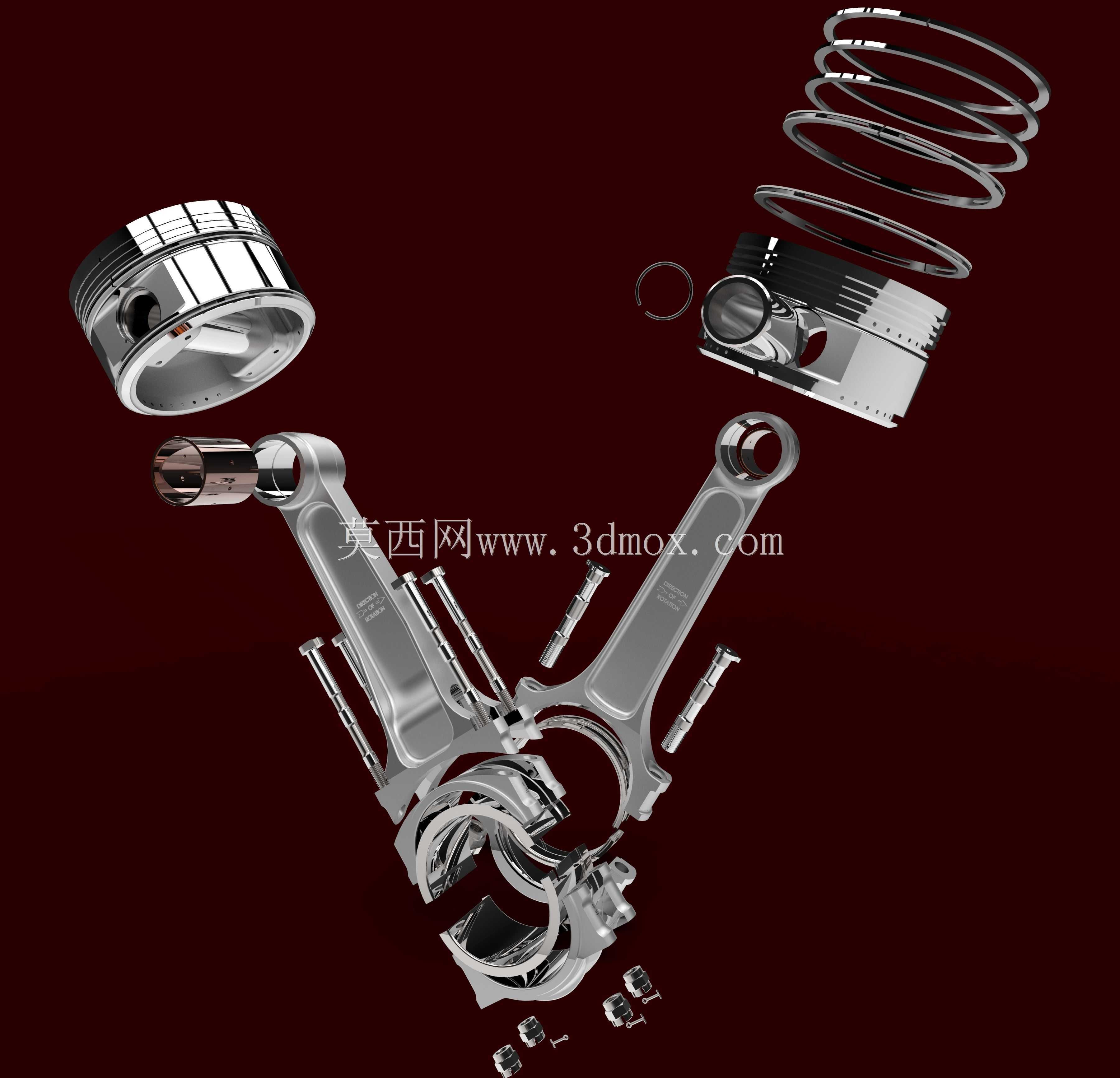

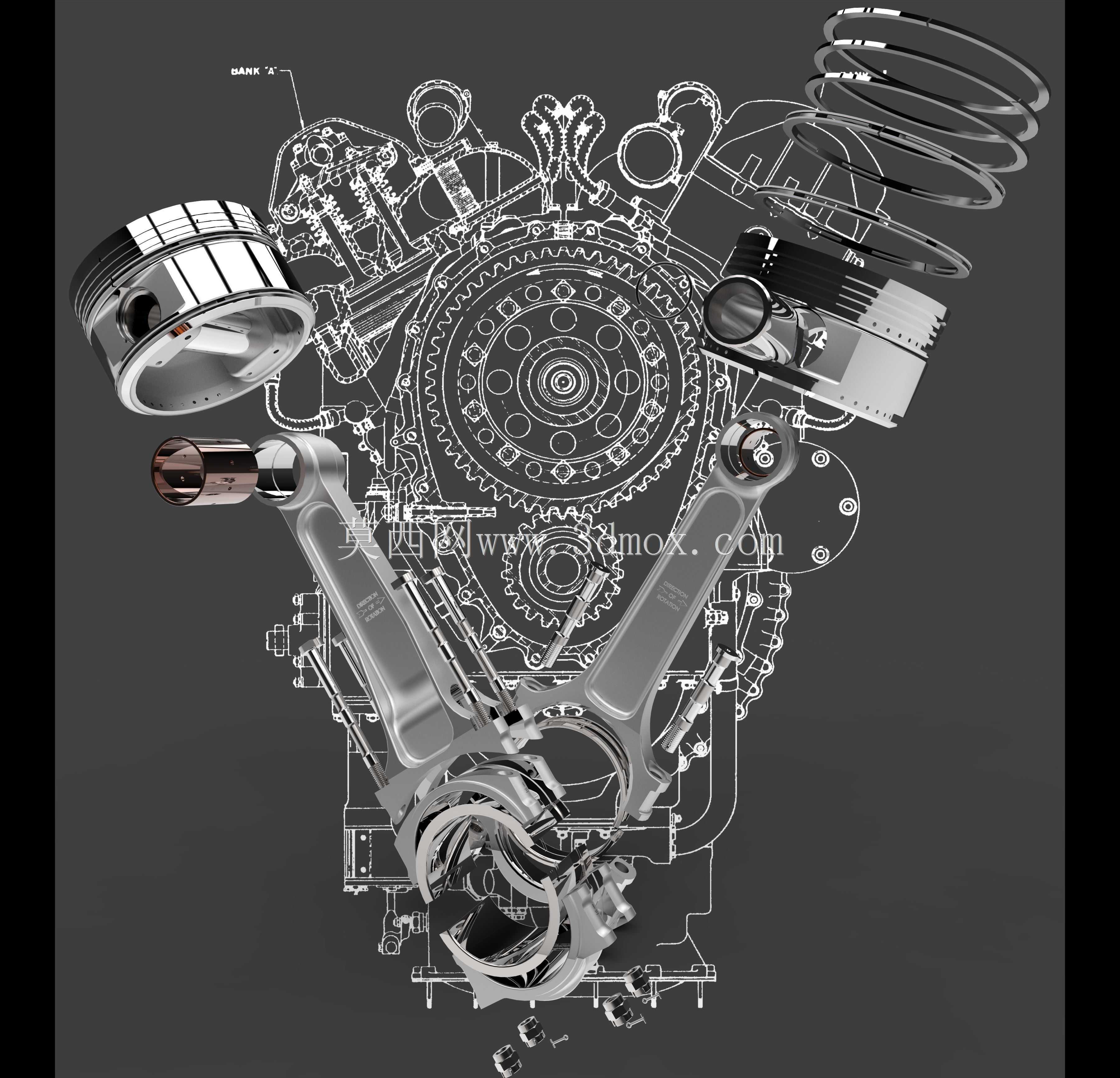

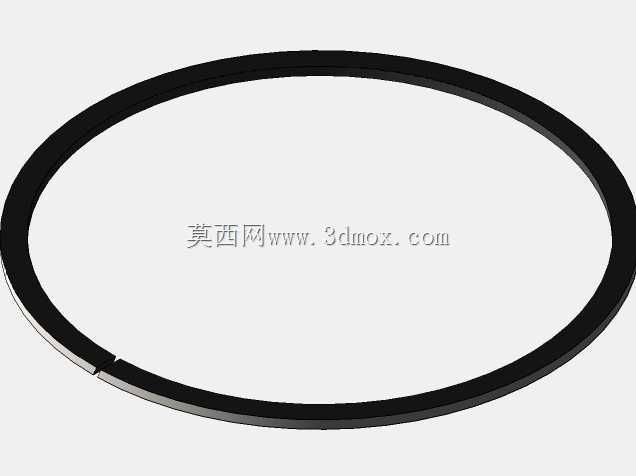

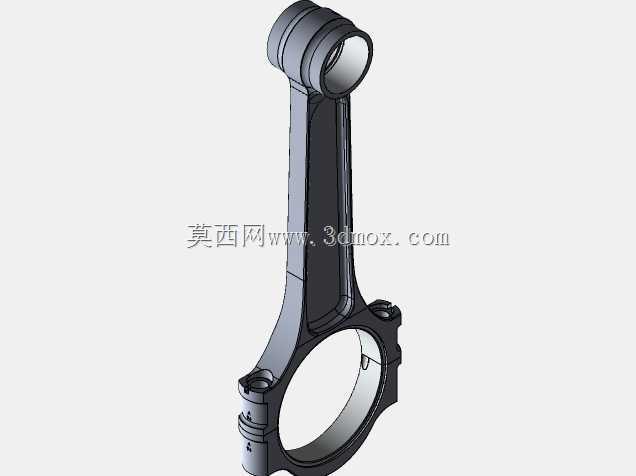

该套组件是V型12缸液冷航空活塞发动机的核心往复运动部件，主要应用于二战时期经典螺旋桨战斗机的动力系统，同时也可作为大排量高功率复古赛车、定制改装特种动力装置的核心结构参考，在航空遗产复原、经典动力装置复刻、高性能内燃机教学演示场景中具备极高的参考价值。作为发动机中将燃烧热能转化为旋转机械能的核心传动单元，这套连杆与活塞组件承担着密闭燃烧室、传递燃烧爆发压力、将活塞的直线往复运动转化为曲轴旋转扭矩输出的核心功能，直接决定了发动机的功率输出上限、运转可靠性与高负荷工况下的耐久表现。设计过程中充分匹配梅林发动机高压缩比、高转速、大爆发压力的工作特性，活塞采用轻量化铝合金锻造结构设计，顶部设置有适配燃烧室形状的凹陷轮廓，环带区域预留了气环与油环的安装槽位，销座部位做了加厚加强处理，能够承受燃烧室内超过10MPa的瞬时爆发压力，同时裙部设计有适配缸壁间隙的微椭圆型线，可在高温工作状态下保持均匀的贴合间隙，避免冷态敲缸与热态拉缸故障。连杆采用高强度合金钢模锻成型，杆身采用工字形截面设计，在保证结构强度与抗疲劳性能的前提下尽可能降低往复运动质量，减小曲轴运转过程中的惯性载荷，大小端分别设置活塞销与曲轴连杆轴颈的安装孔位，大端采用剖分式结构配合连杆螺栓实现紧固，可在不拆卸曲轴的情况下完成组件的装配与维护。整套组件的安装边界严格匹配梅林发动机的缸径、行程参数，活塞在上止点与下止点位置时，顶部与气缸盖、曲轴平衡块之间预留了合理的安全间隙，连杆摆动过程中不会与缸筒内壁、曲轴箱加强筋发生运动干涉，配合周边的齿轮传动机构、配气系统、冷却润滑管路，可共同组成完整的发动机动力核心，实现燃油化学能向机械能的稳定高效转化。
