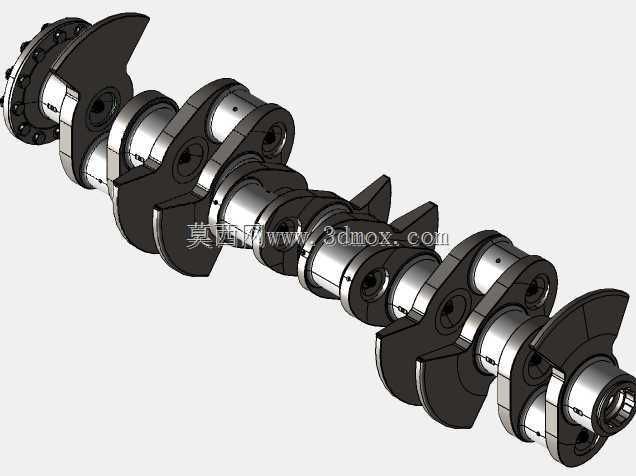

V型多缸发动机曲轴装配结构设计

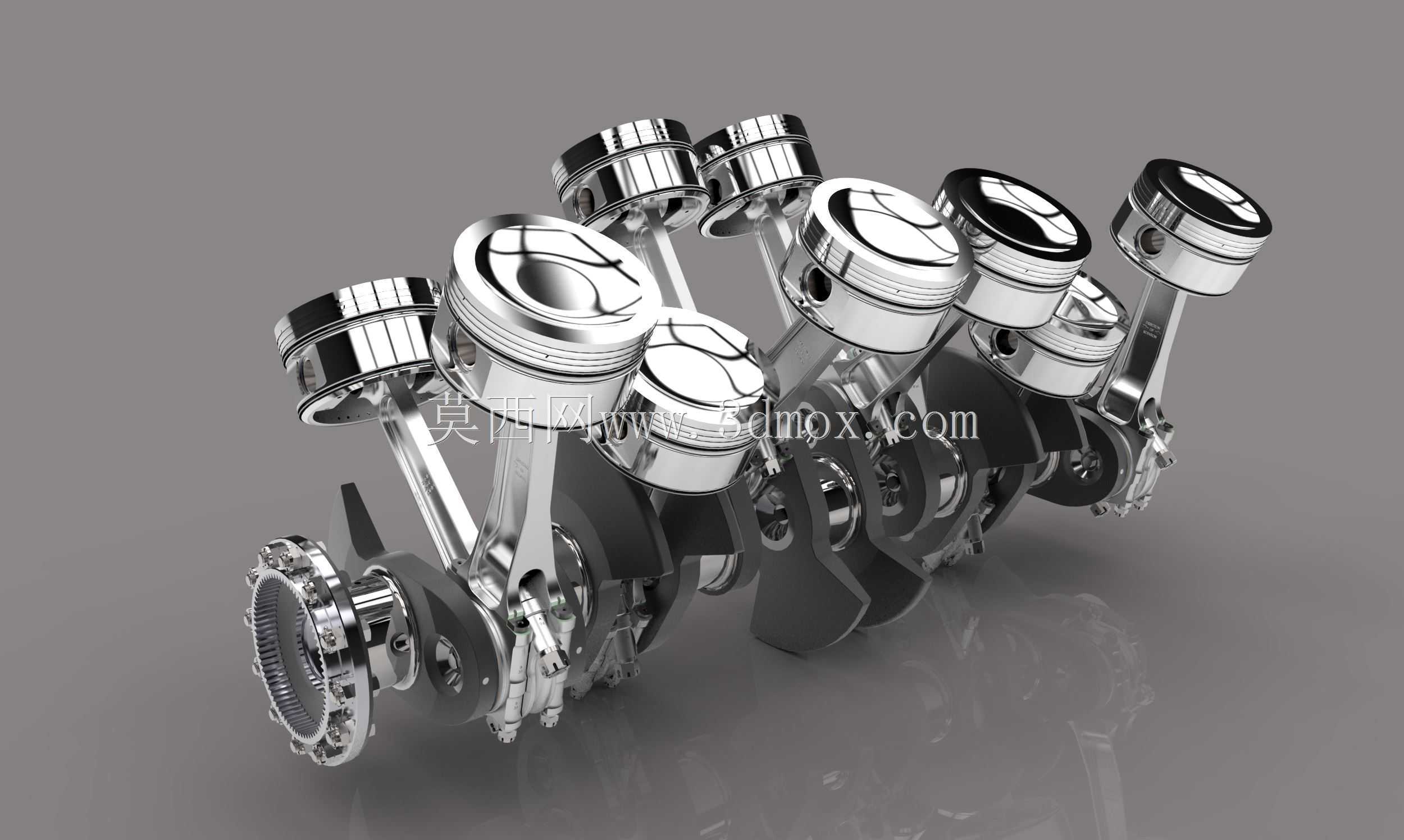

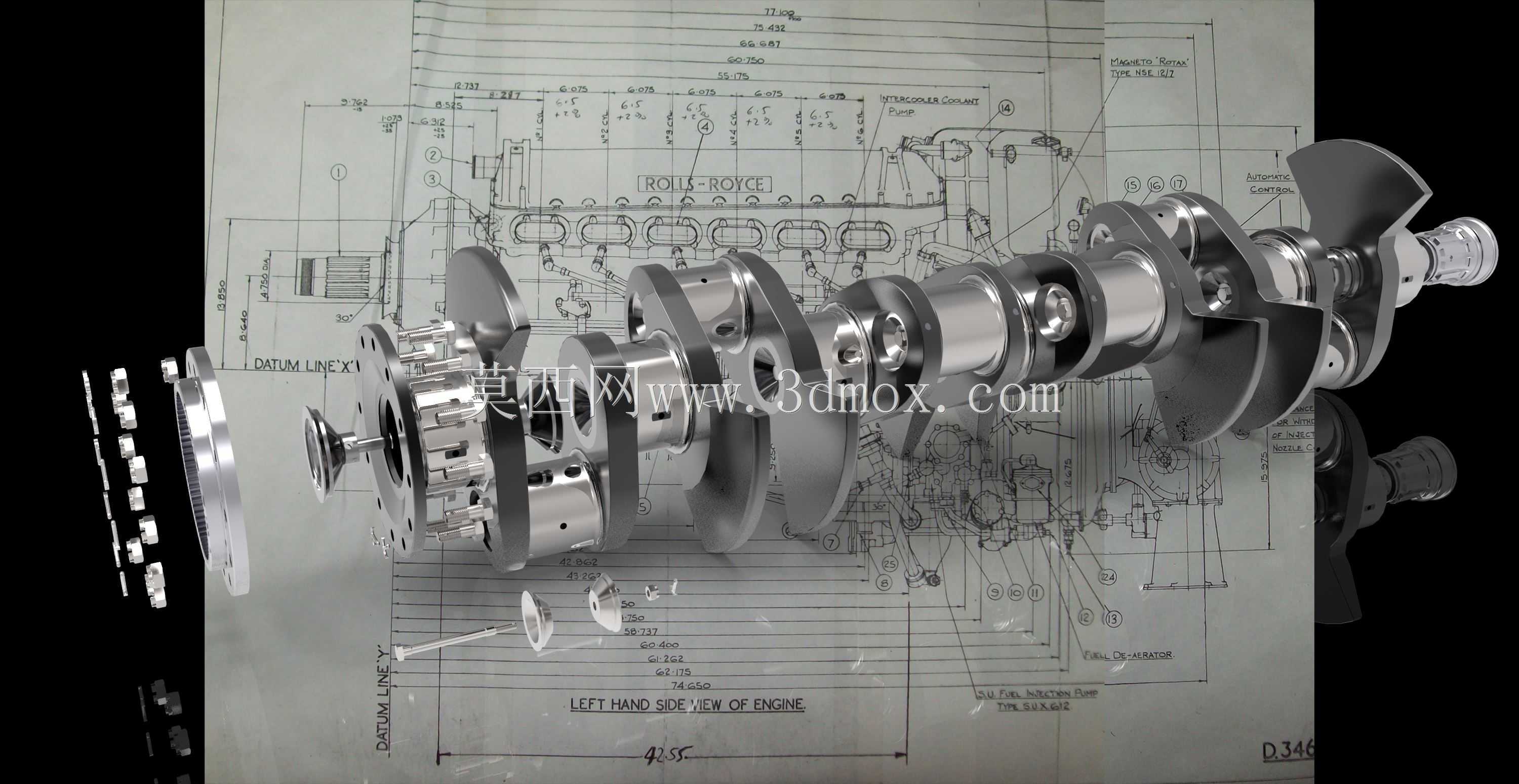

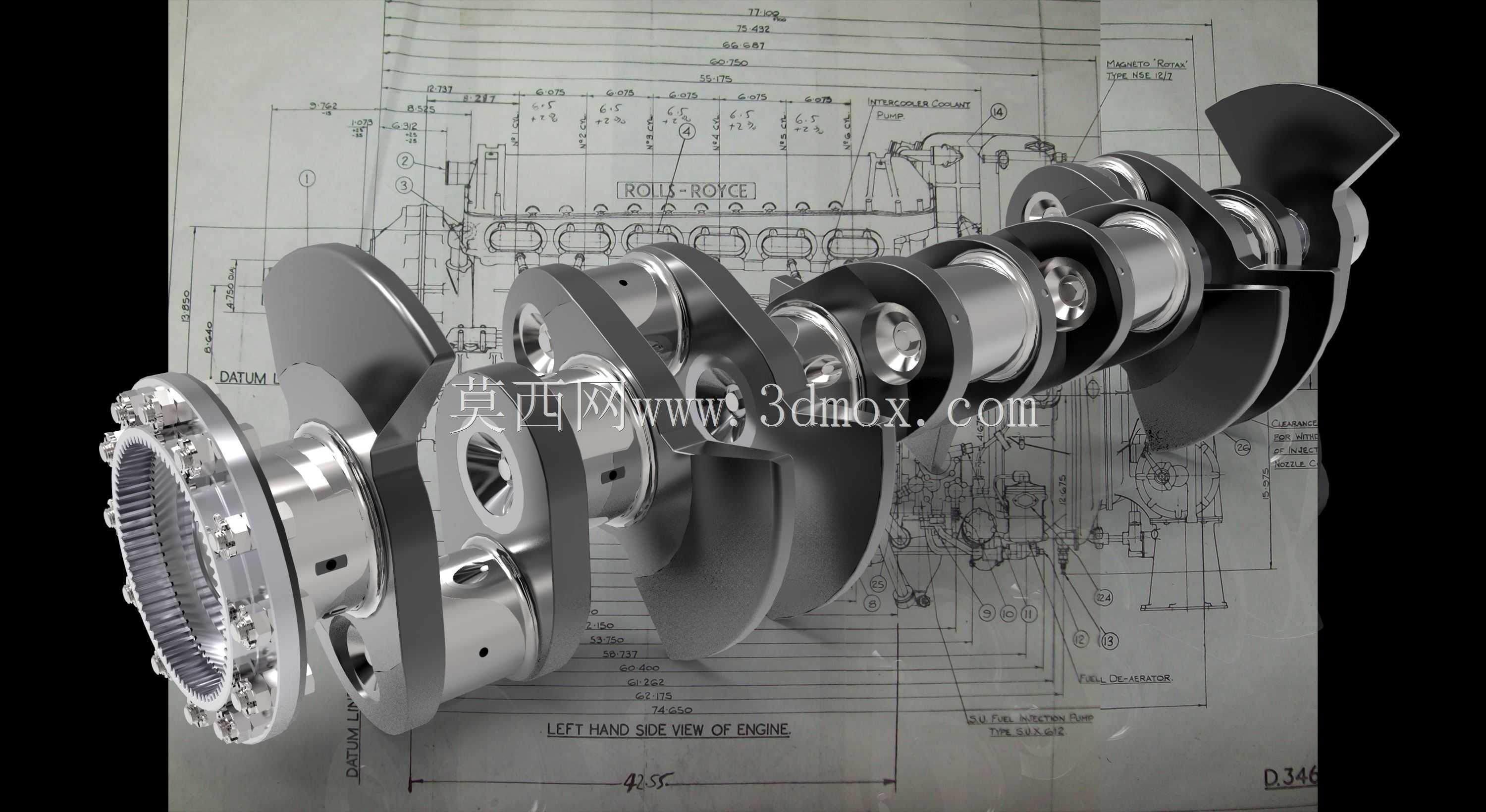

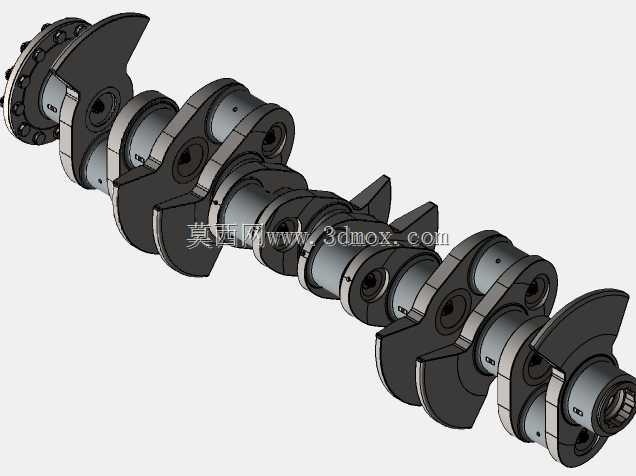

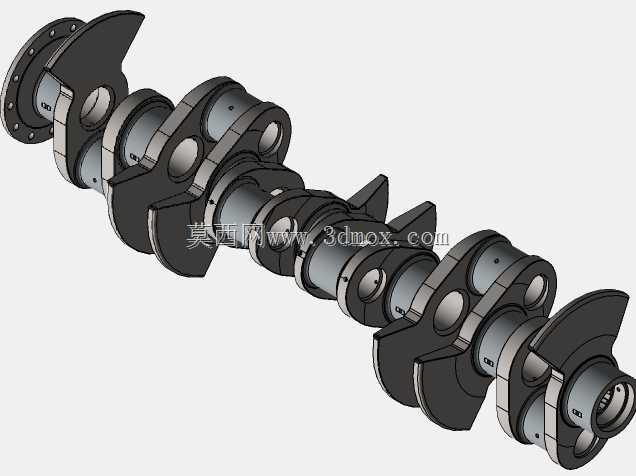

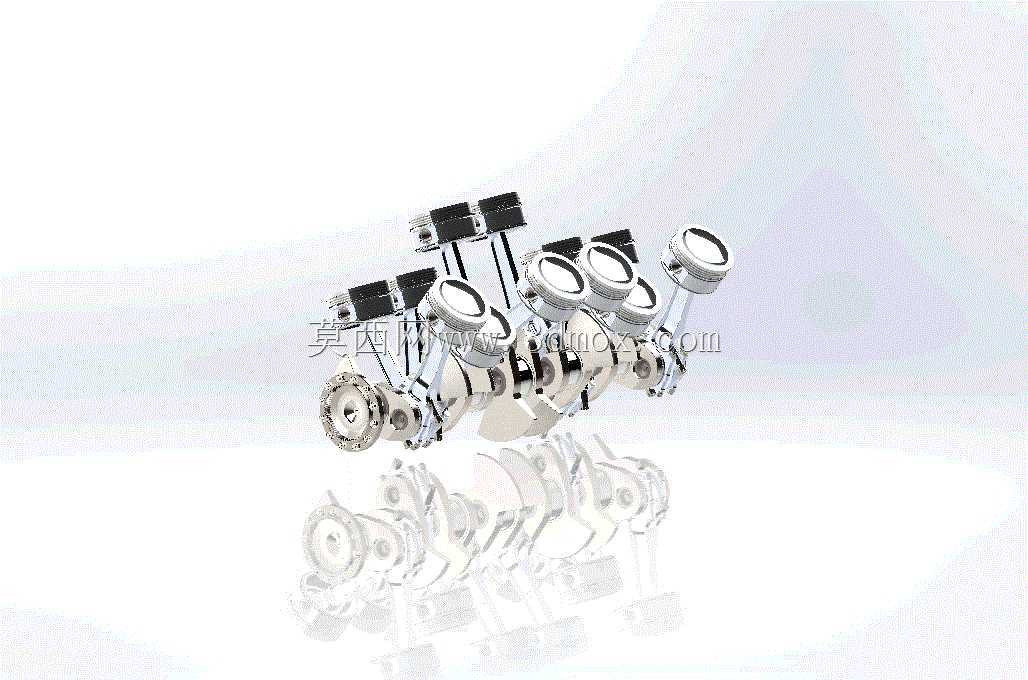

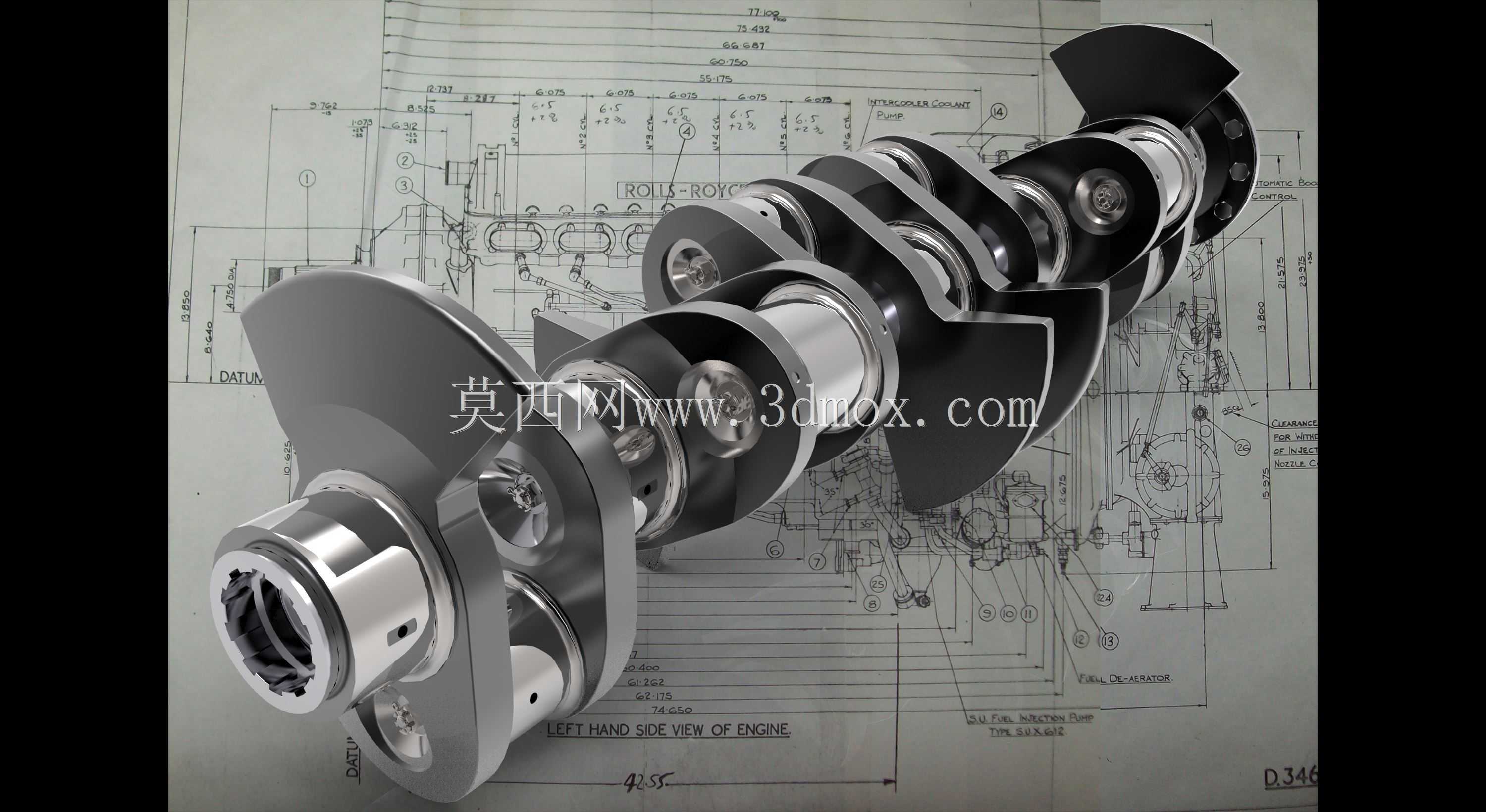

这款曲轴装配结构是大排量V型多缸内燃机的核心动力转换部件，主要应用于高性能乘用车辆、大马力工程机械动力单元、固定动力发电机组以及船舶辅机动力系统中，承担着将活塞连杆组传递的往复直线运动转化为旋转扭矩的核心功能，是内燃机动力输出路径上最核心的承载部件。在实际运行场景中，曲轴需要持续承受燃烧室爆燃产生的周期性冲击载荷，以及连杆轴颈处高速往复运动带来的交变弯曲与扭转应力，因此整个装配结构的设计围绕高刚性、动平衡精度、耐磨性能三个核心方向展开。从结构设计思路来看，该曲轴采用全支撑式主轴颈布局，相邻两个曲柄销之间均设置独立主轴颈承载，有效缩短了单个曲柄的受力悬臂长度，大幅降低高转速工况下的轴颈挠曲变形量；曲柄臂采用不对称流线型配重设计，每一组配重块的轮廓与质量都经过精准匹配，能够完全抵消活塞连杆组件往复运动产生的一阶、二阶惯性力，让发动机在最高额定转速区间运行时依然保持极低的振动幅值，减少动力传递过程中的能量损耗。曲轴输出端集成了高精度起动齿圈与法兰连接接口，齿圈的齿形参数与起动机驱动齿轮完全匹配，保证冷起动过程中齿轮啮合平稳无冲击，输出法兰的端面跳动、径向跳动公差控制在微米级，能够与飞轮、液力变矩器或者离合器压盘实现高精度对接，避免动力输出过程中出现偏磨、抖动问题；输入端则设计有正时驱动机构安装位，可适配齿轮传动、链传动或者齿形带传动的正时系统，保证气门开闭时机与活塞运动相位完全匹配。在安装边界层面，各主轴颈的同轴度公差经过严格管控，装配时仅需将对应轴瓦嵌入缸体主轴承座，按规定力矩拧紧主轴承盖即可完成曲轴的径向定位，轴向则通过止推片实现精准限位，预留的轴向热膨胀间隙能够适配发动机从冷机状态到全负荷工作状态的热变形量，避免热态下出现轴颈卡滞问题。曲轴的润滑油道采用斜向交叉钻孔设计，主油道的高压润滑油能够直接输送到每一个主轴颈与连杆轴颈的摩擦表面，在轴颈与轴瓦之间形成稳定的压力油膜，即使在长时间高负荷工况下，也能保证摩擦副处于良好的润滑状态，大幅降低部件磨损速率，延长整机的大修间隔周期。整个装配结构的细节处理充分考虑了实际运维需求，各轴颈表面经过高精度磨削与强化处理，表面粗糙度达到镜面级要求，配合对应的轴瓦间隙设计，能够在保证承载能力的同时最大限度降低摩擦阻力，提升内燃机整体的机械效率。
