切割机机架手动齿轮分隔装置结构

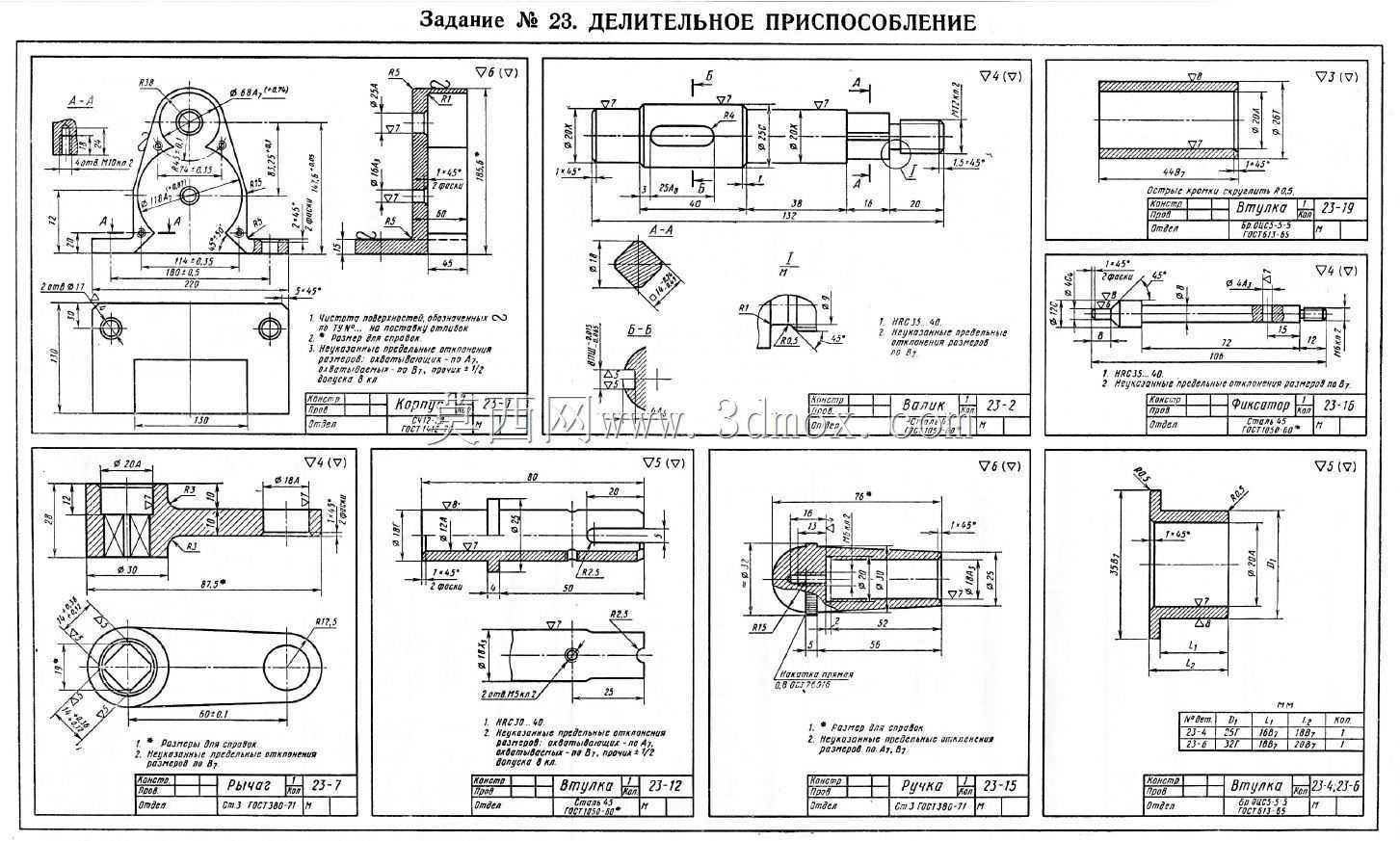

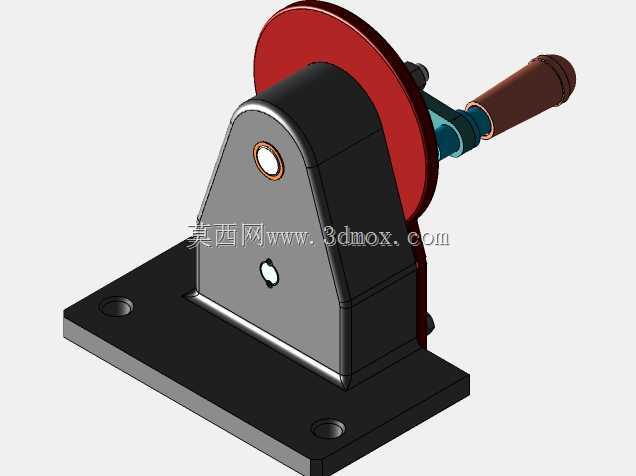

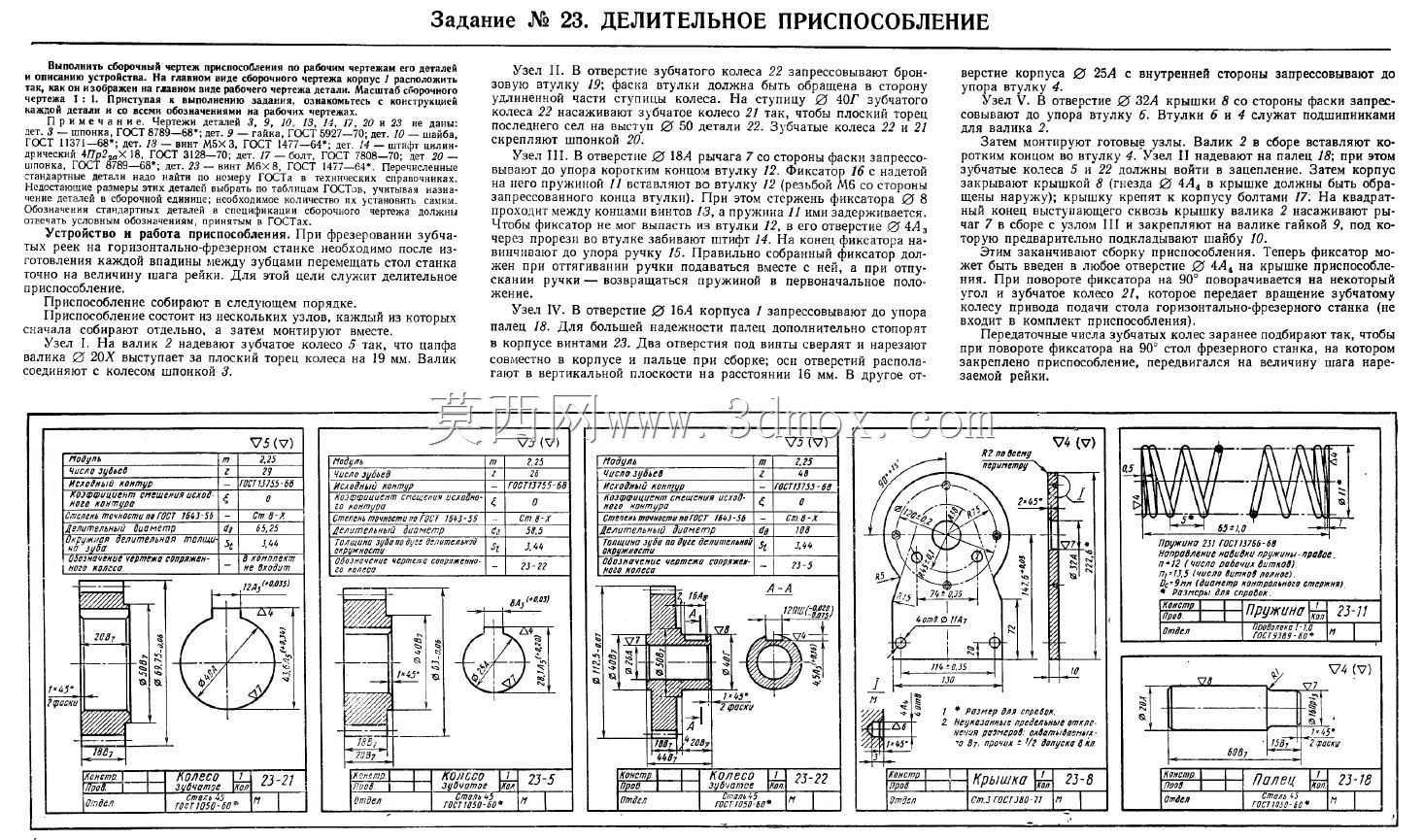

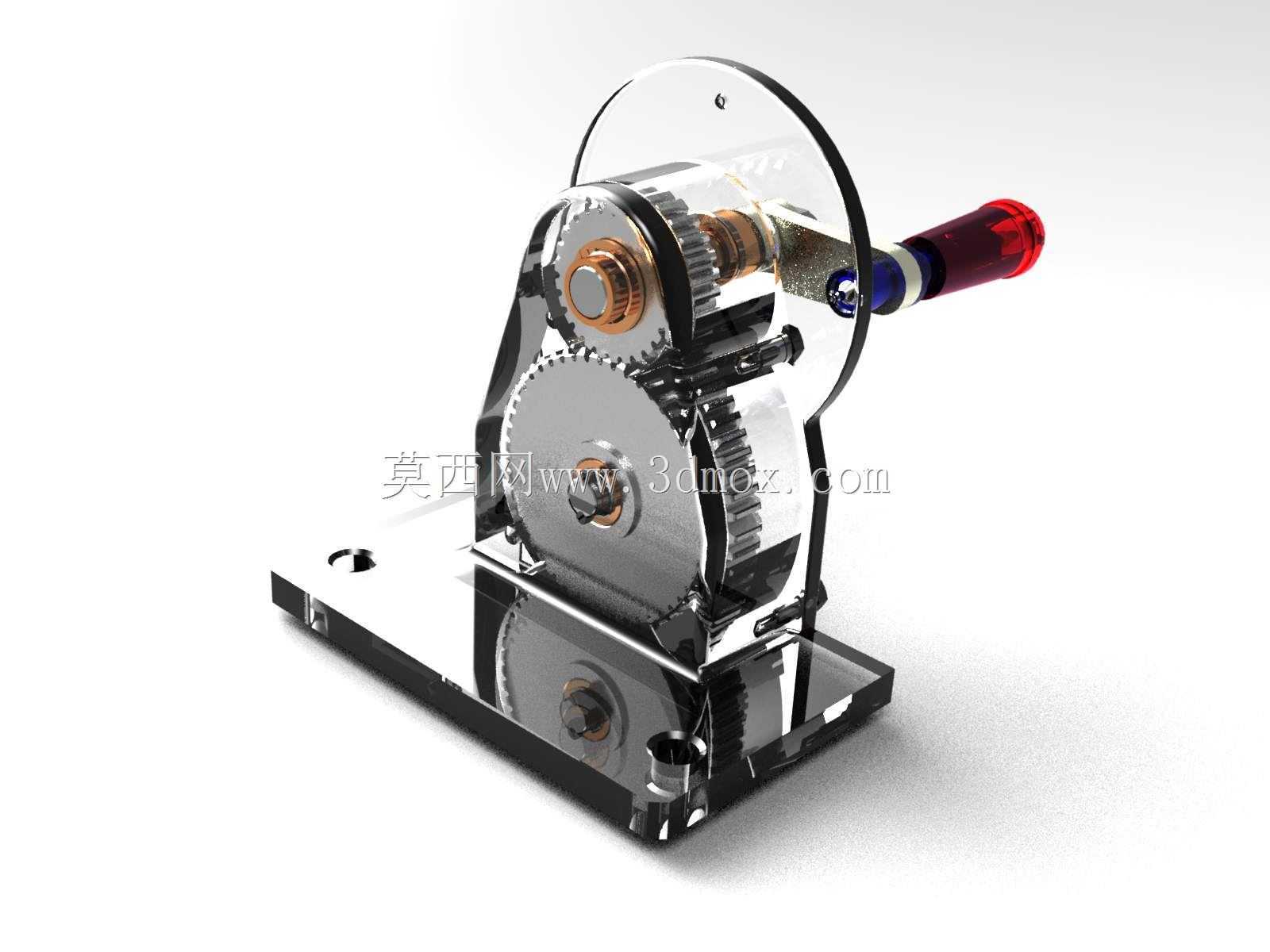

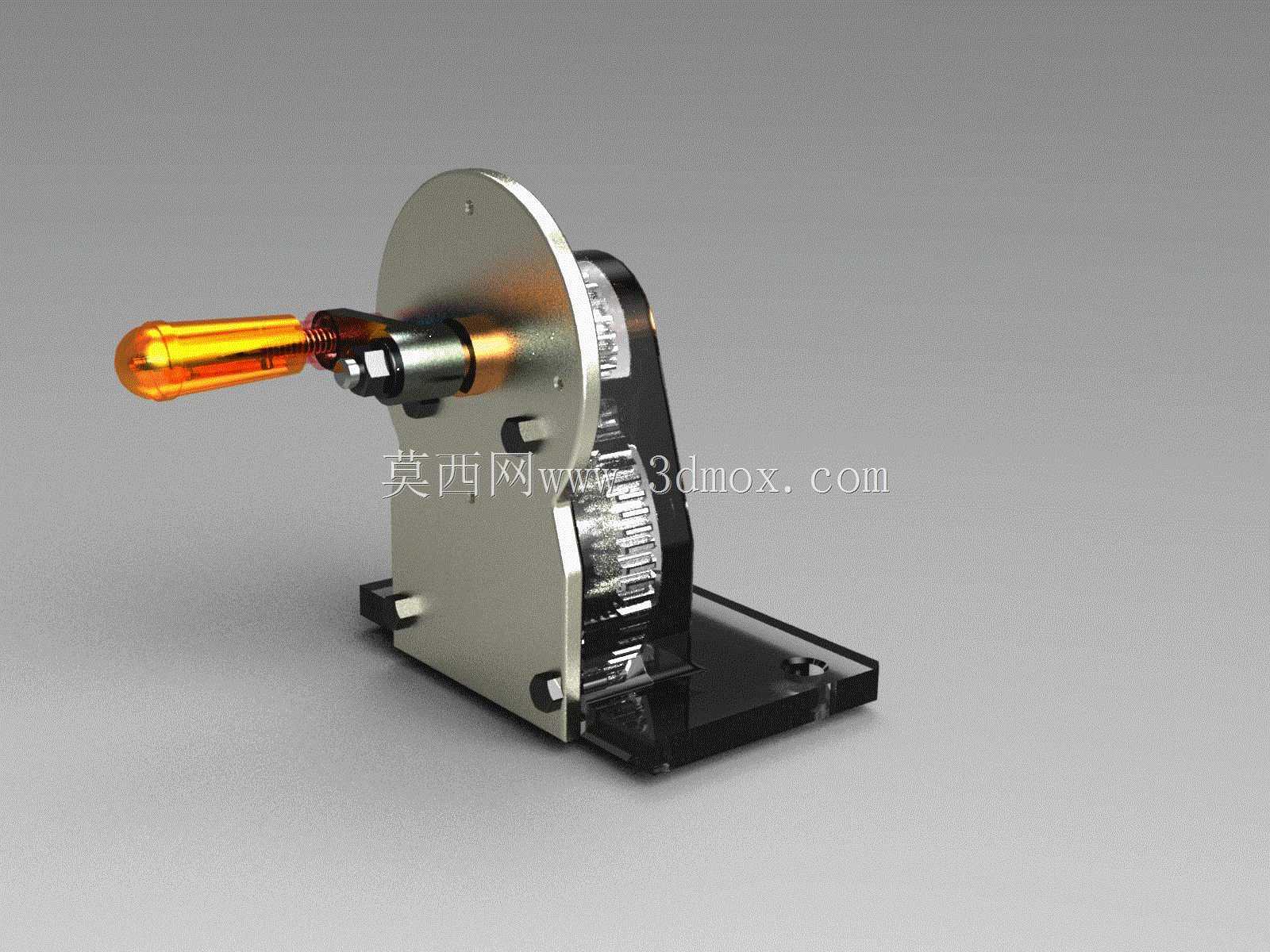

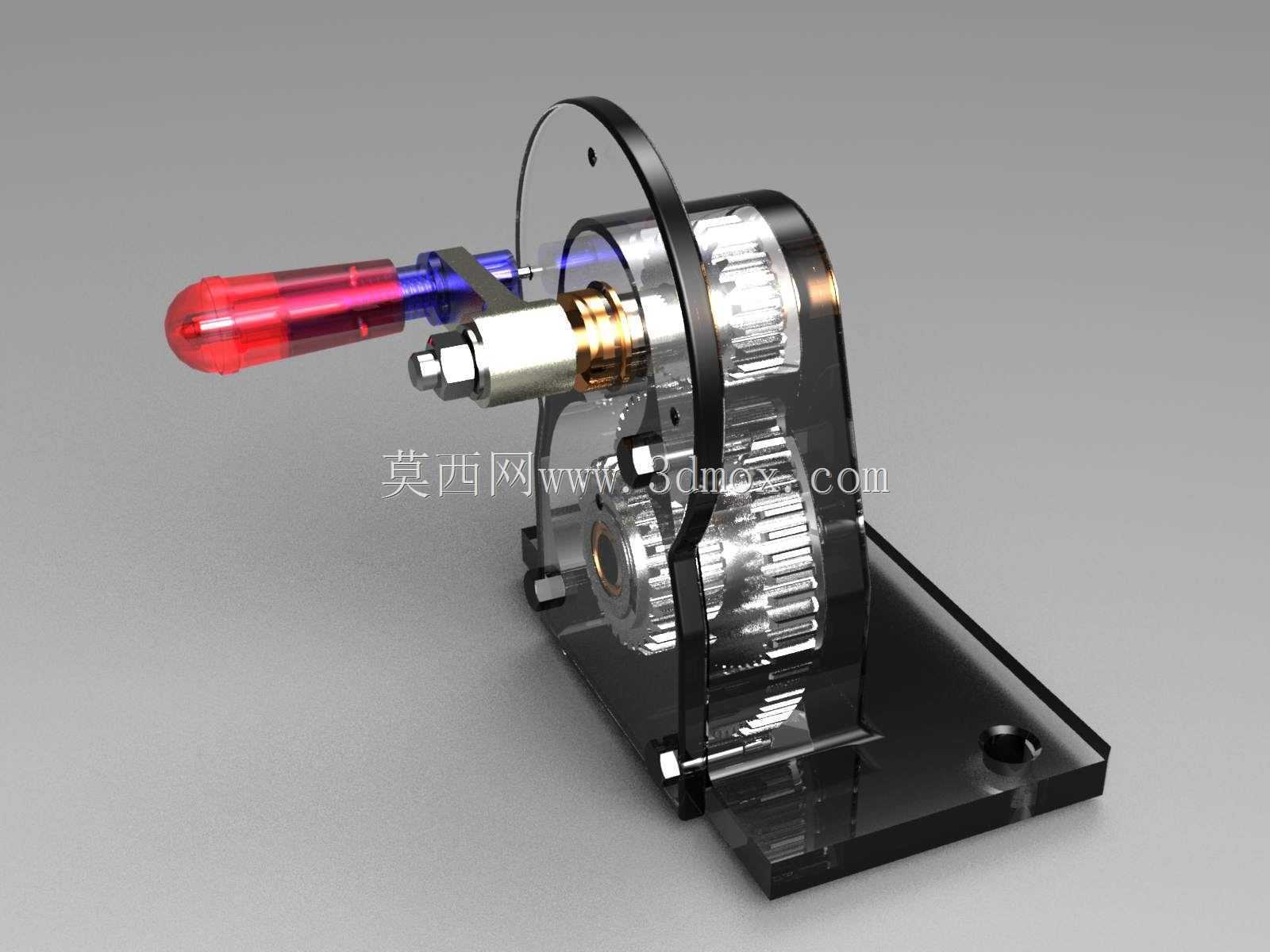

该装置主要应用于型材切割加工生产线的机架工位，在多工位连续切割作业流程中，承担待加工机架工件的定距分隔、工位间步进输送的核心功能，可适配小型金属型材切割机、半自动切管机等常规切割设备的进料端配套使用，解决连续切割过程中工件堆叠、进给间距不均导致的切割尺寸偏差、切口碰损等实际生产问题，有效提升切割工序的加工精度与作业流畅度。装置采用纯手动驱动的齿轮传动结构，整体以透明防护外罩包覆内部传动组件，既可以直观观察齿轮啮合的运行状态，也能避免作业过程中碎屑、杂物卡入传动间隙，降低日常维护的清理难度。核心传动部分采用多级圆柱齿轮啮合布局，输入端配置防滑绝缘手柄，单方向摇动手柄即可通过齿轮组的定比传动，带动输出端的分隔拨杆完成步进动作，传动比经过匹配调校，单圈手柄转动对应的工件分隔距离适配常规机架型材的切割工位间距，操作时无需额外计算转动圈数，普通作业人员经过简单指引即可熟练操作。底座采用一体化平板安装结构，预留四个对称分布的固定安装孔，可直接通过螺栓固定在切割机进料侧的工作台面上，安装边界与常规小型切割机的进料台尺寸完全适配，不需要对原有设备的机架结构做额外改造，安装调试流程简单快捷。装置整体外形紧凑，横向安装占用宽度不超过常规切割机进料台的有效宽度，纵向伸出距离不会干涉切割头的上下运动行程，适配车间内现有切割工位的空间布局。设计过程中充分考虑手动操作的施力特性，齿轮参数选用大模数小压力角的啮合配置，摇动手柄时的操作阻力适中，长时间连续作业也不会产生明显的手部疲劳；传动组件的支撑轴均采用耐磨衬套配合，日常使用仅需定期加注润滑脂即可维持稳定运行，无复杂的电控或气动元件，在车间多尘、多金属碎屑的作业环境下具备更高的运行可靠性，不会因为环境干扰出现动作失灵的问题。分隔执行端的拨块位置可根据待加工机架的型材宽度做小幅调整，适配不同规格的方管、角铁等常见机架型材的分隔需求，无需更换核心零件即可覆盖常规小型机架的加工场景。
