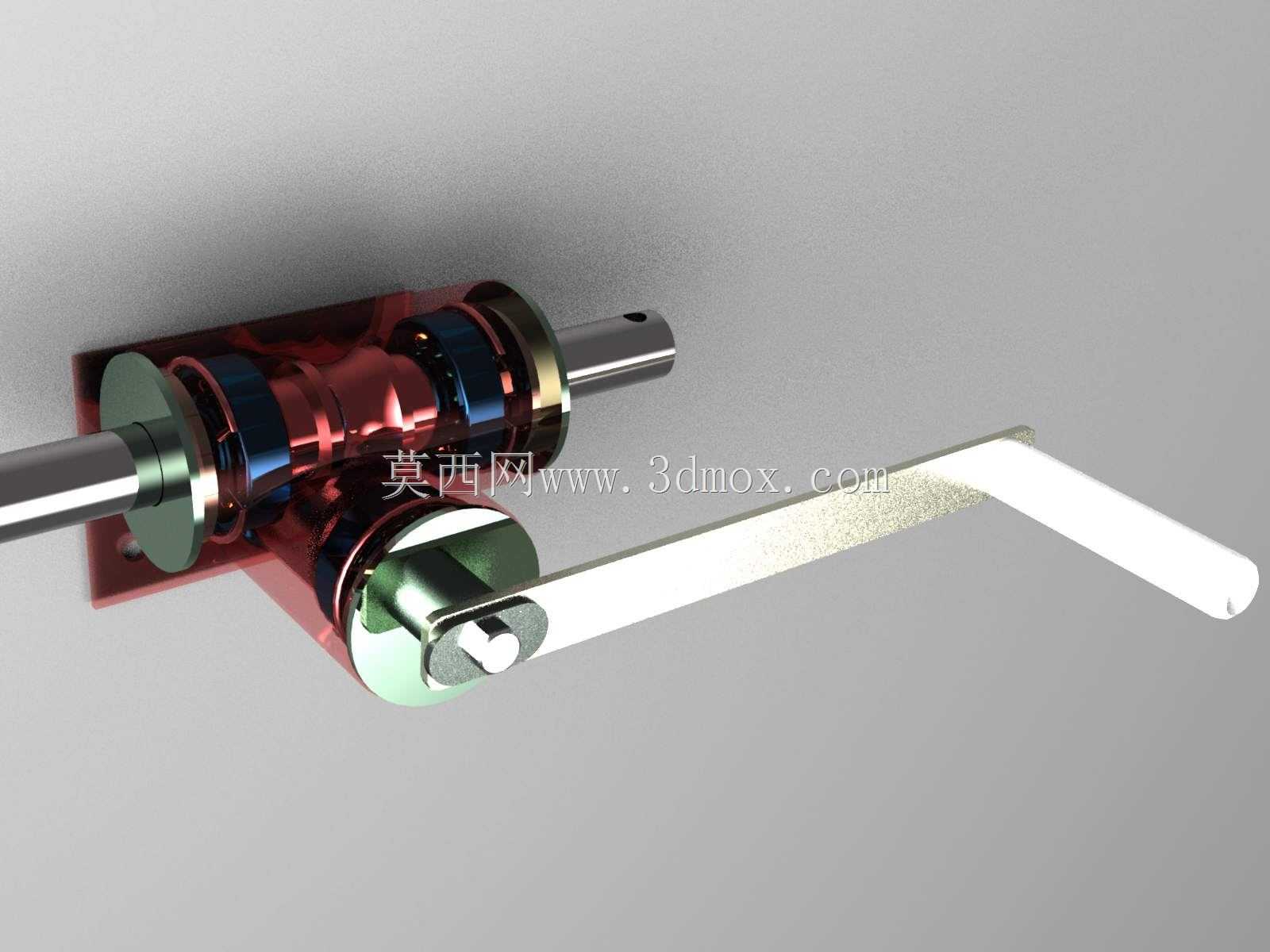

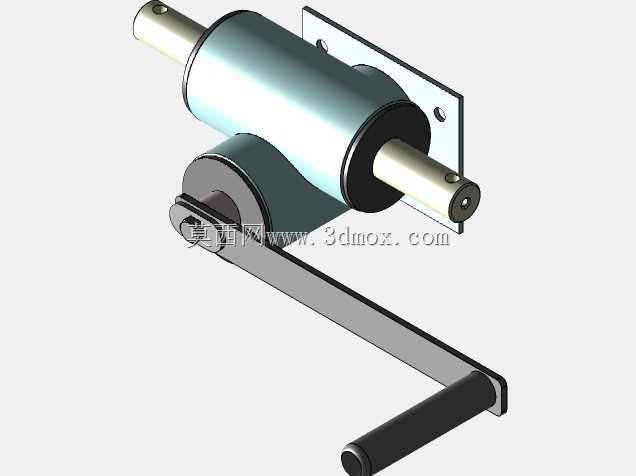

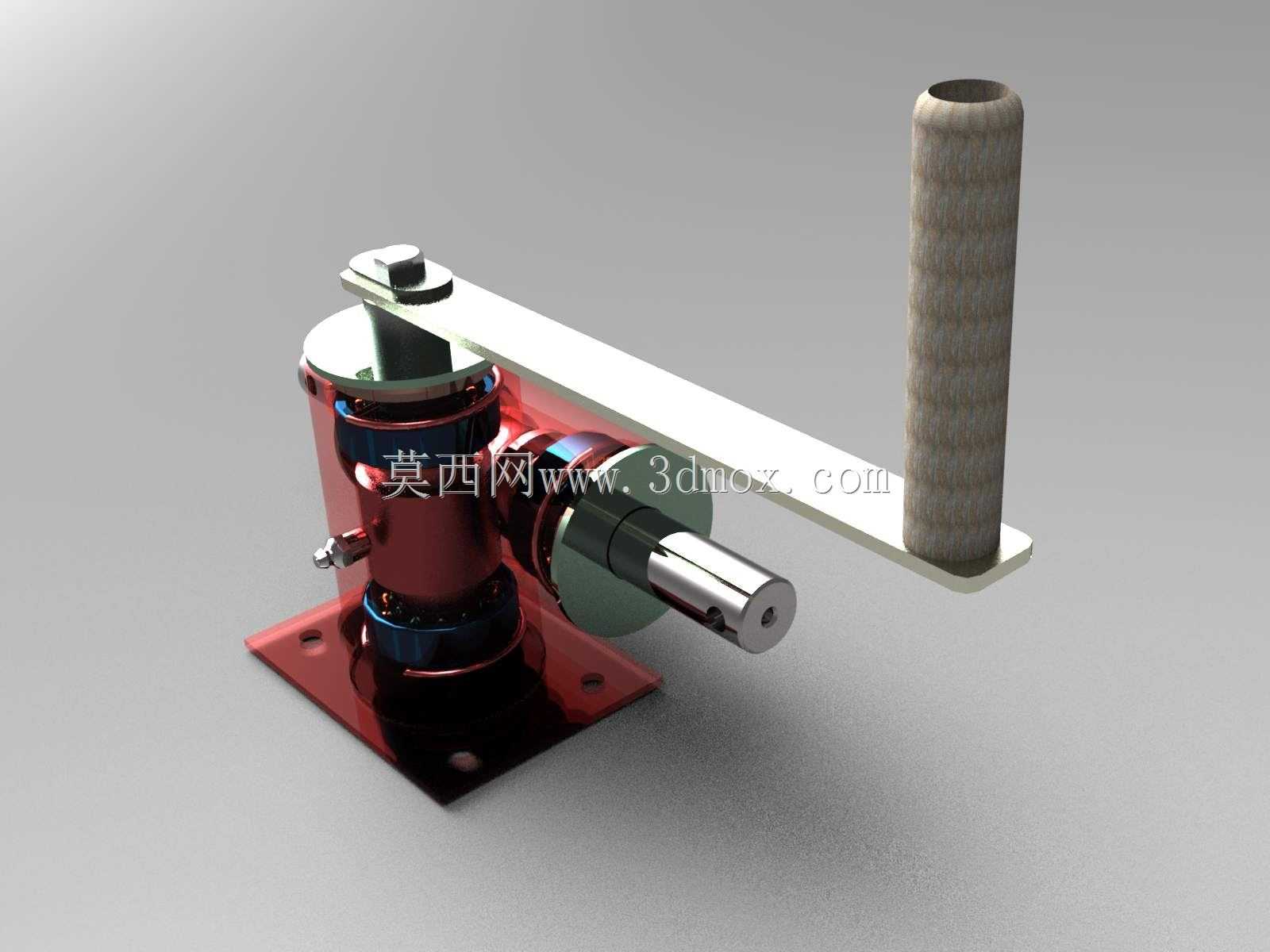

手动摇柄式绞车传动结构设计

这款手动绞车结构主要面向无外接动力源的轻载起重、牵引作业场景，常见于小型设备检修工位、户外临时物料拖拽、轻型仓储货物移位、小型船舶系泊牵引等场景，可在无电力、无液压动力供给的环境下完成小吨位载荷的收卷与牵引作业，适配需要精准控制收放速度、低速平稳牵引的作业需求，避免动力设备带来的过载冲击风险。

从功能特性来看，该结构采用摇柄输入的手动驱动方式，通过内部多级传动副放大输入扭矩，操作人员仅需施加较小的摇动力即可带动卷筒转动，实现钢丝绳的收卷与放绳动作；传动结构内置止逆限位结构，可在摇柄停止施力时自动锁止卷筒，避免载荷下坠或反向溜动，保障作业过程的操作安全性；卷筒部分采用光滑圆柱面设计，可适配常规直径的镀锌钢丝绳，收卷过程中绳体排布均匀，不会出现乱绳、卡绳的问题，摇柄采用弯折式长力臂设计，握持端做了圆滑过渡处理，长时间操作不易产生硌手的疲劳感。

设计思路上，整体结构遵循紧凑化、高可靠性的原则，将传动组件全部集成在卷筒内部的腔体中，大幅缩减了整体的外形体积，减少外部突出的零散部件，避免作业过程中杂物卡入传动间隙；各传动轴采用同轴式排布，保证传动过程的同轴度，降低运转过程中的晃动与异响；端盖部分采用定位止口与主体框架配合，保证装配精度的同时，也便于后期拆解维护，对内部传动部件进行润滑或更换易损件。

从安装边界来看，该绞车主体为横向圆柱式结构，安装端预留了同轴的固定轴头，可直接穿入安装支架的对应孔位完成固定，不需要额外设计复杂的转接安装座；摇柄的转动半径经过合理核算，在保证足够力臂长度的前提下，避免摇柄转动过程中与安装面、周边相邻部件产生运动干涉；整体结构的外轮廓无尖锐棱角，所有外露的金属边缘都做了倒角处理，安装作业时不会划伤操作人员，适配墙面固定、支架悬挑、设备本体挂载等多种安装方式，可根据实际作业场景灵活选择安装位置，满足不同角度的牵引、起重作业需求。
