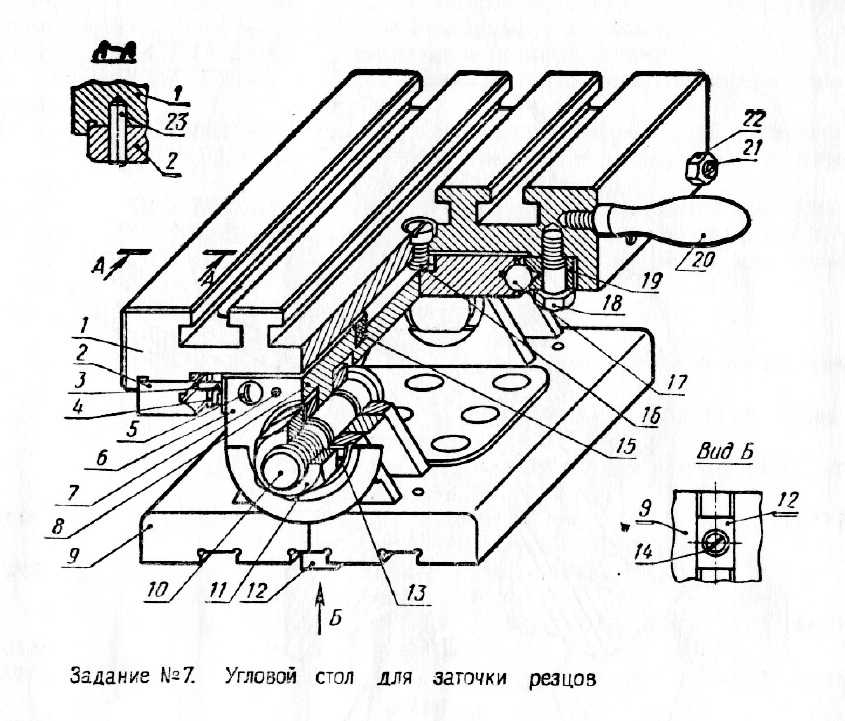

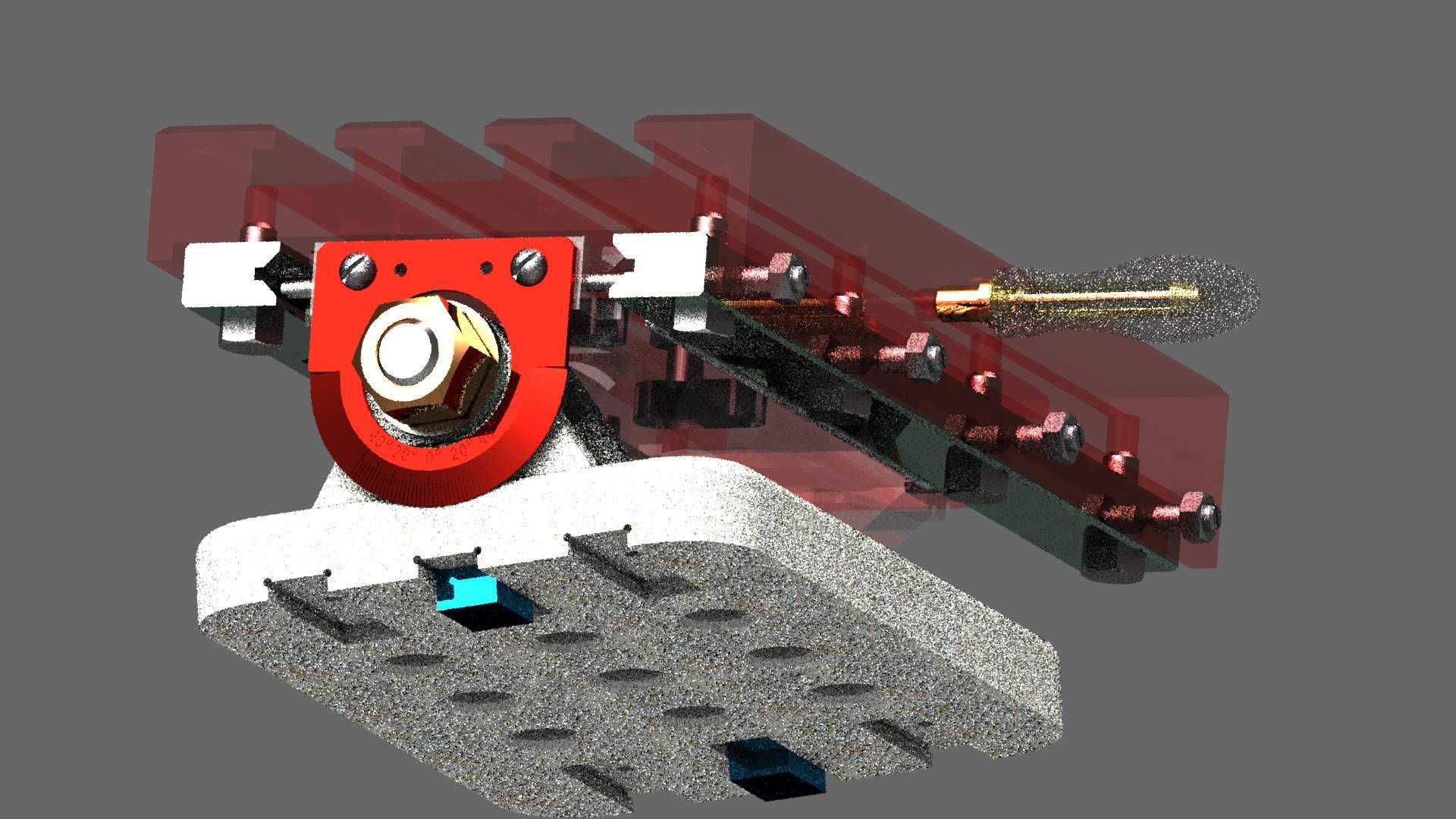

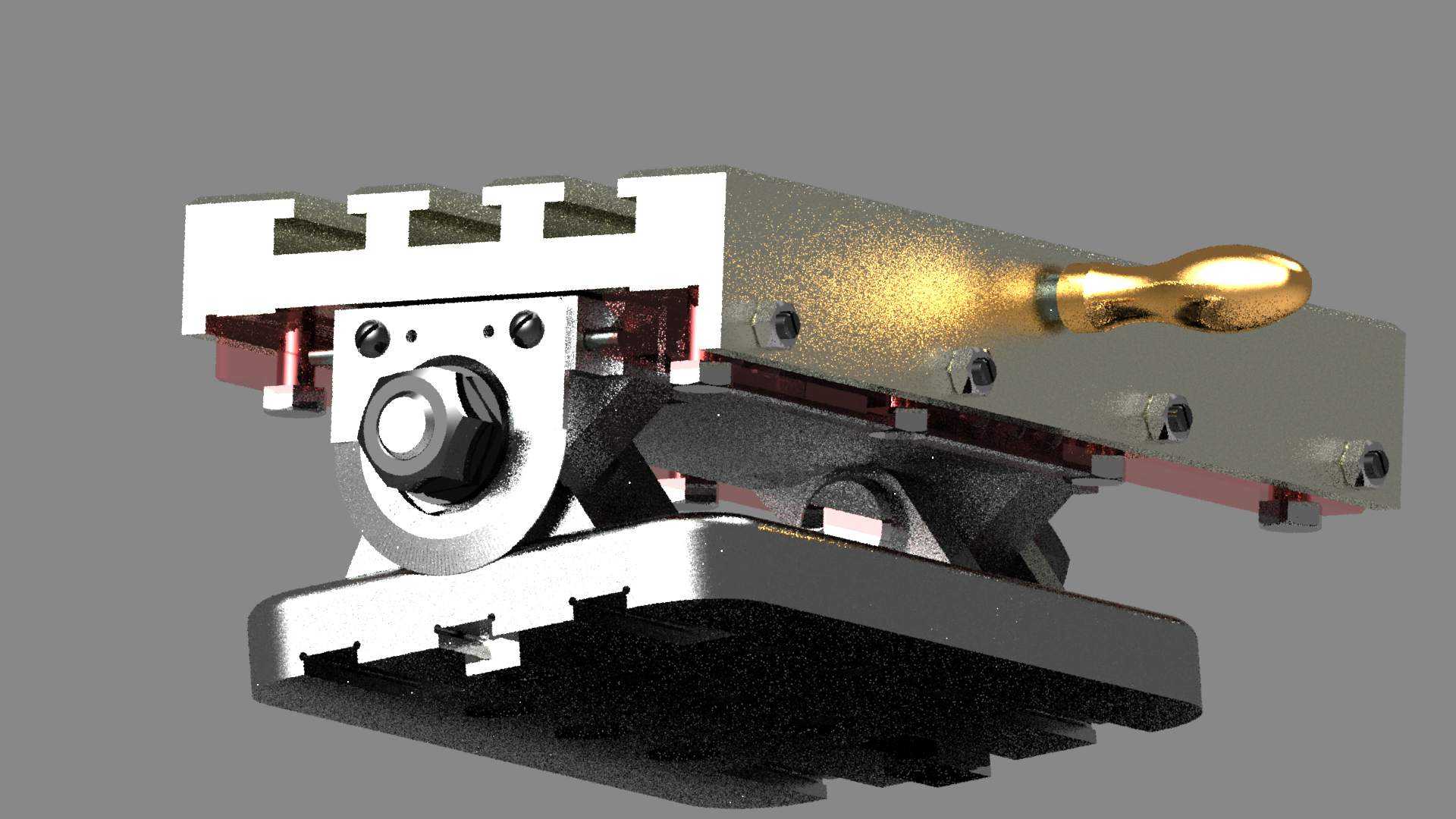

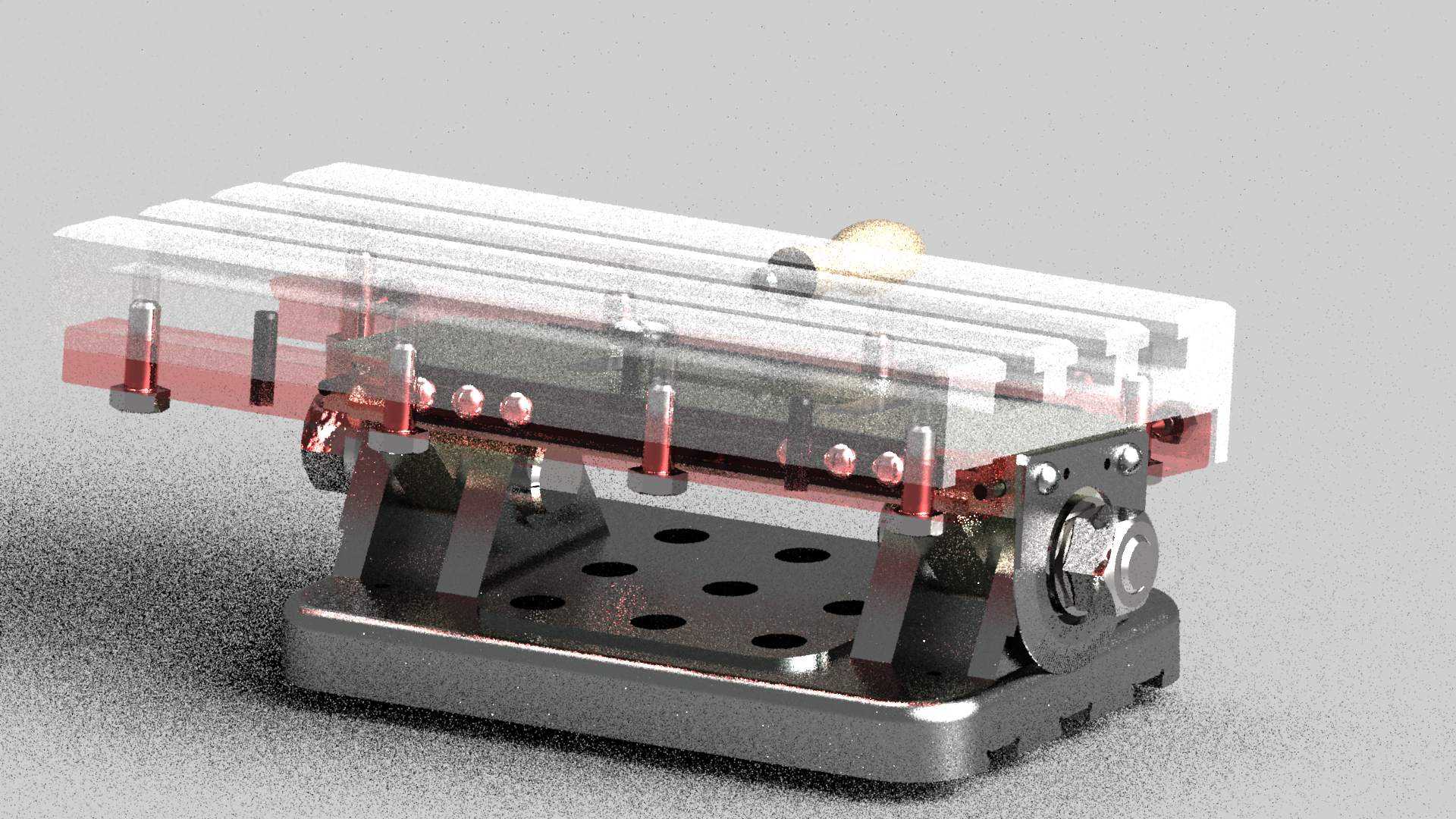

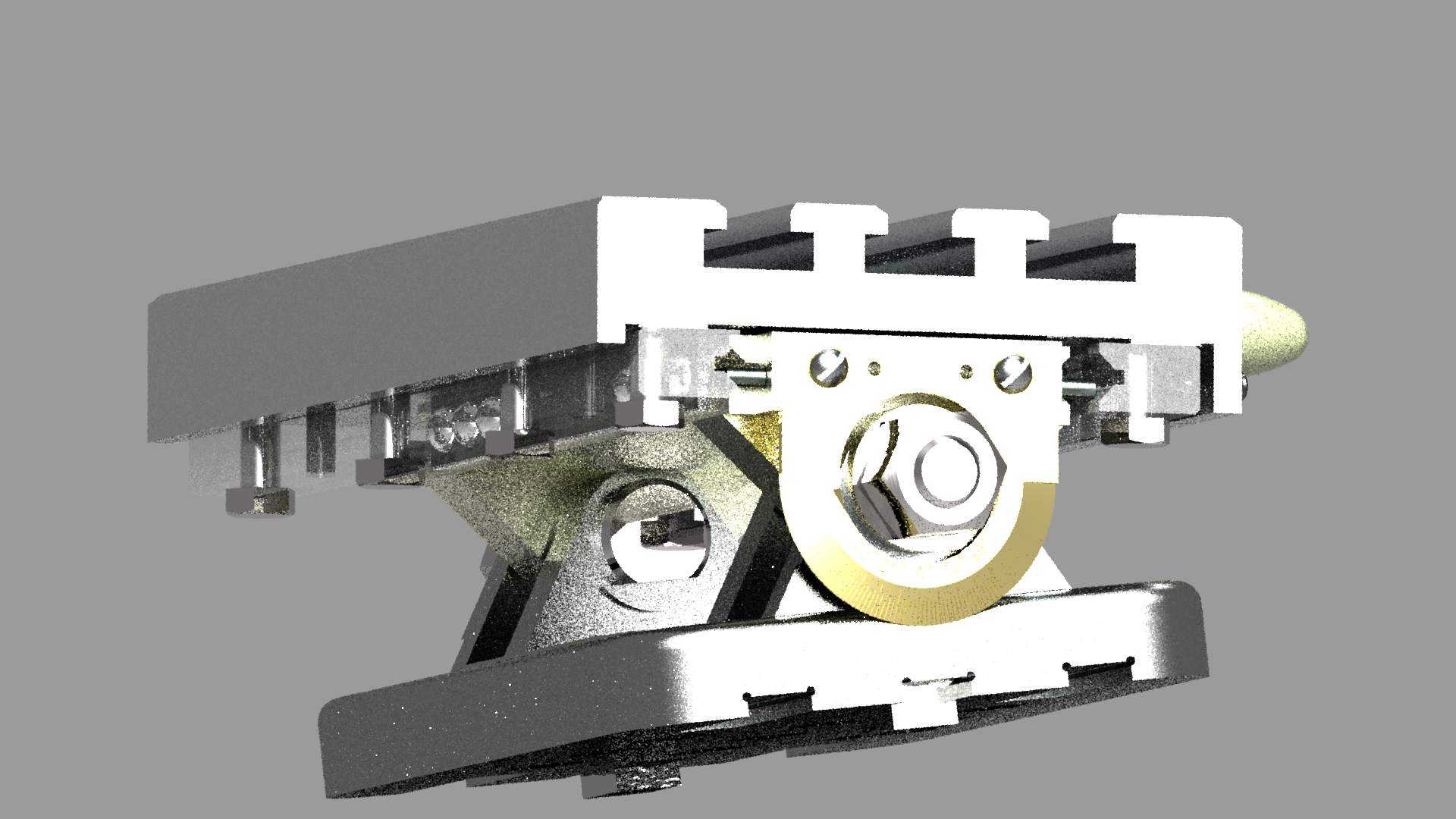

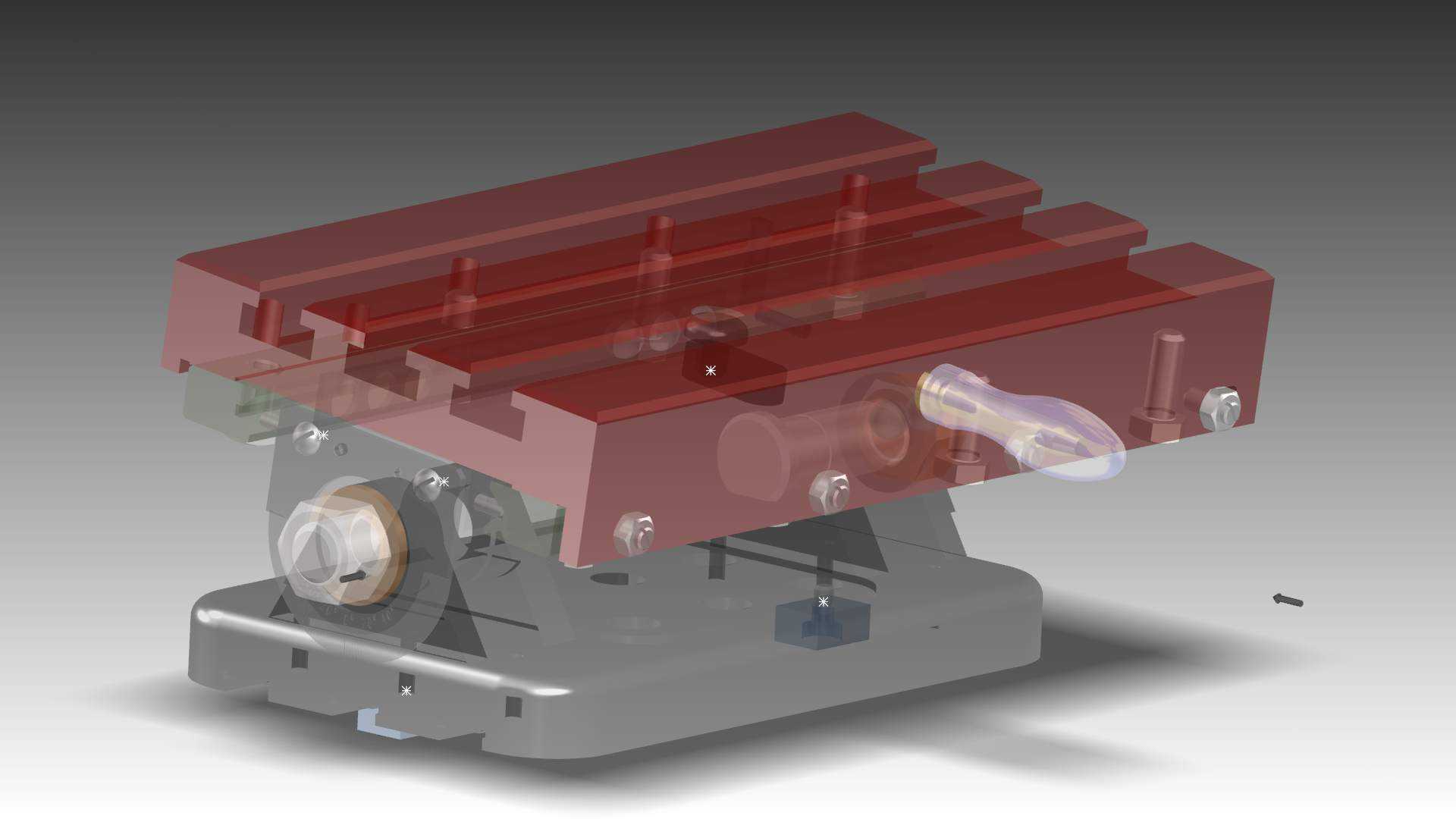

车刀刃磨角度定位工装结构

这款车刀刃磨角度定位工装，主要服务于机械加工车间的刀具修磨环节，适配普通卧式砂轮机、工具磨床的刃磨作业场景，解决一线操作工人手工握持车刀刃磨时角度把控不准、刃口角度一致性差、新手操作易出现角度偏差导致刀具报废的实际问题，在小型机加工门店、职业院校机加工实训场地、中小型制造企业的工具修磨工位都有很高的适配性。工装整体采用角度支座式结构设计，核心功能是为待修磨的焊接车刀、整体高速钢车刀提供稳定的角度支撑与定位基准，设计过程中充分考虑了人工操作的使用习惯，将刀具放置面设置为可快速贴合的斜面结构，预设了常用的车刀主偏角、前角、后角对应的定位基准面，操作人员无需反复比对角度样板，只需将车刀刀杆贴合对应定位面，即可握持工装完成刃磨作业，大幅降低刃磨过程中的角度误差。结构设计上采用了分体式定位挡块与主体支座结合的思路，主体支座采用厚重的实体结构来提升放置稳定性，避免刃磨过程中工装受砂轮接触力出现偏移，挡块位置可根据不同规格车刀的刀杆尺寸进行小幅调整，适配截面从12mm见方到25mm见方的常规车刀刀杆，覆盖车间绝大多数外圆车刀、端面车刀、内孔车刀的修磨需求。外形尺寸方面，工装整体长宽控制在150mm*100mm范围内，高度不超过80mm，不会占用砂轮机旁过多的操作空间，底部设置有平整的安装接触面，既可以直接放置在工作台面上手持使用，也可以通过侧边的安装孔配合螺栓固定在磨床工作台面上，适配固定工位的常态化修磨作业。工装的角度定位面经过平整处理，与刀杆接触的位置没有凸起毛刺，保证刀杆贴合时没有间隙，避免刃磨过程中刀具出现角度窜动，同时在靠近砂轮的一侧做了倒角避让设计，防止刃磨过程中工装本体与砂轮发生接触磨损，延长工装的使用寿命。在实际使用过程中，这款工装能够帮助操作人员快速稳定地磨出符合切削要求的车刀角度，减少反复修磨浪费的砂轮耗材与作业时间，同时降低新手学习车刀刃磨的上手难度，让实训学员能够更快掌握车刀角度的控制要点，也能减少因刀具角度不合格导致的加工工件表面质量差、刀具崩损等生产问题。
