弹性夹板压印工装夹具结构设计

该弹性夹板压印机构主要应用于精密五金加工、电子元器件组装生产线的压印工序场景，可适配薄型金属弹片、柔性线路板补强片、小型结构件的表面压印、压合及预定位作业，在消费电子结构件加工、小五金冲压后续工序、低压电器触点装配环节中能够稳定发挥作用，替代传统人工对位压合的作业模式，有效降低小零件压印过程中的偏位、压伤不良率。

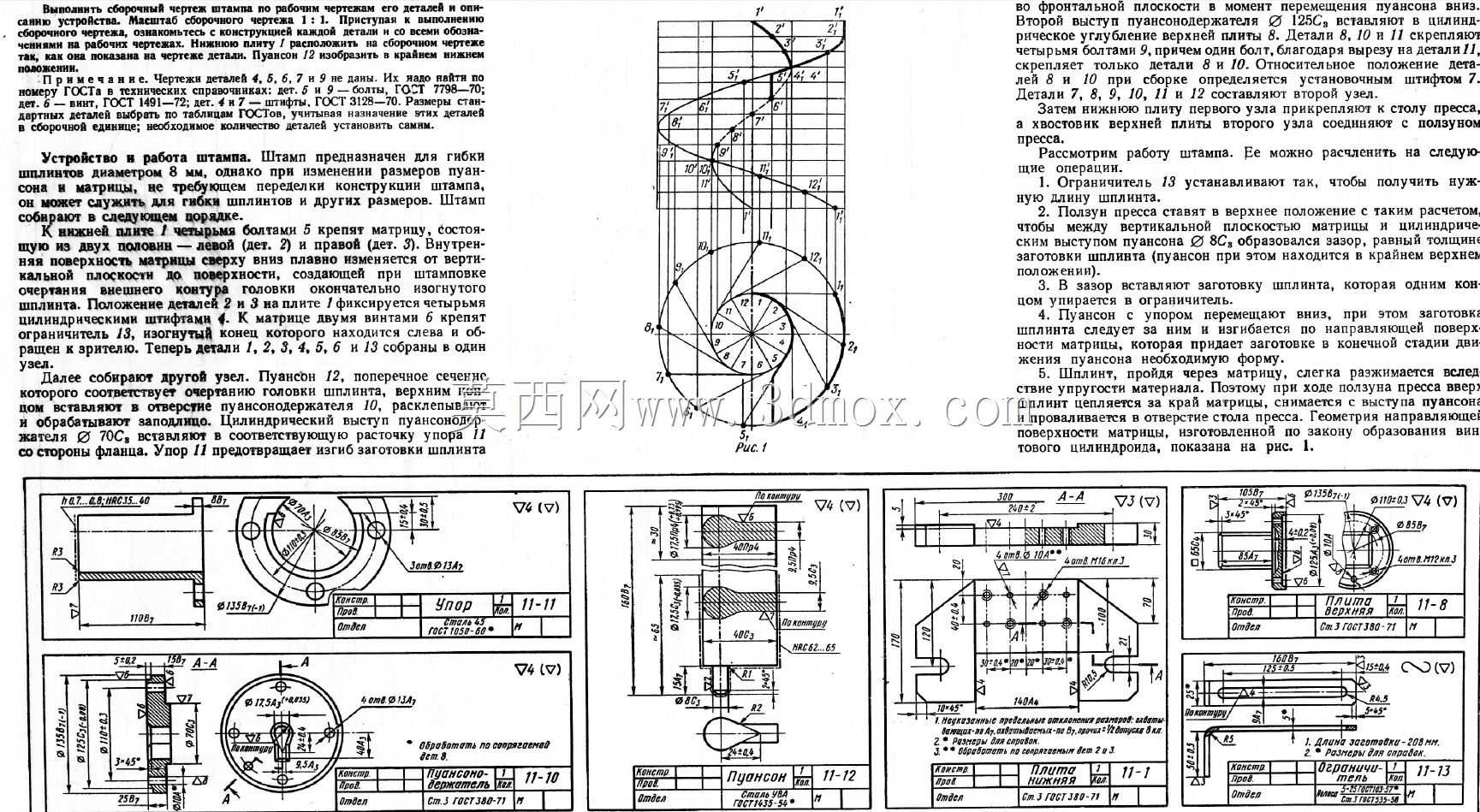

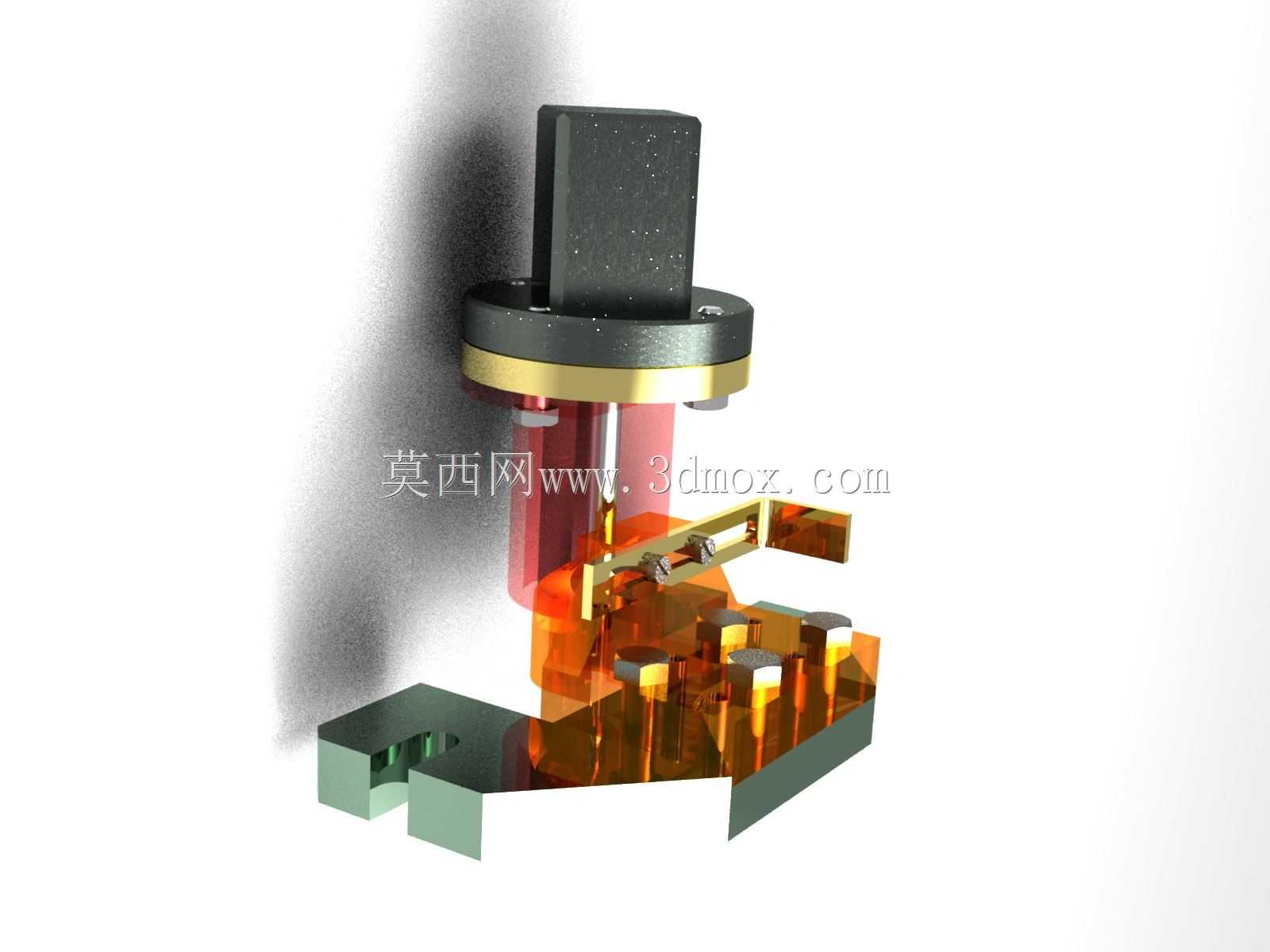

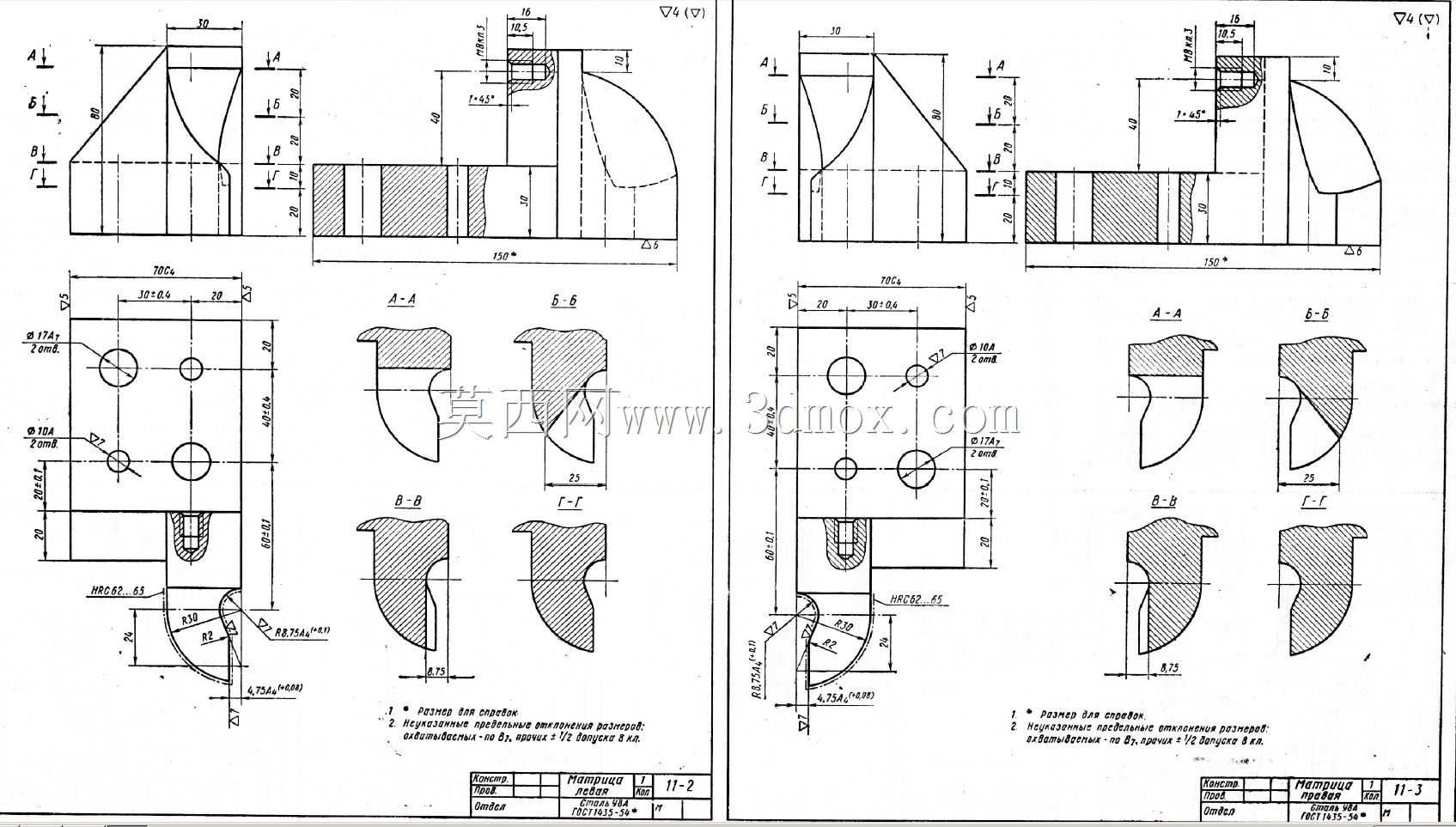

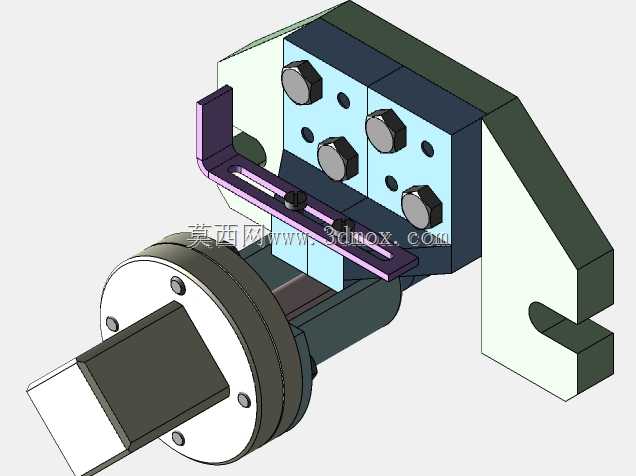

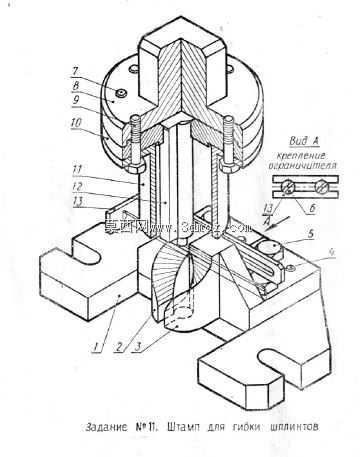

从功能特性来看，该机构采用立式压合布局，上部设置带导向限位的压头组件，压头主体采用硬质耐磨材质加工，下压行程设置有硬限位结构，避免过压损伤待加工工件；中部的弹性夹板组件是核心功能单元，采用悬臂式弹性结构设计，夹板自身带有预压弹力，在压头下行过程中能够先完成待压印工件的柔性压紧定位，待工件完全固定后压头再接触工件表面完成压印动作，可有效避免刚性压紧导致的工件表面划伤、薄件变形问题。下部的基座设置有工件定位槽，可根据待加工工件的外形更换适配的定位镶件，兼容不同外形尺寸的小型工件压印需求，基座底部设置有标准安装孔位，可直接固定在自动化生产线的流水线工位、手动压合工作台或者小型压力机的作业台面上。

在设计思路上，该结构优先考虑小工件压印的对位精度与压合一致性，将弹性夹板的压紧动作与压头的压印动作做行程差匹配，弹性夹板的接触端面设置有软质防护层，在压紧工件时不会留下压痕；压头与上部驱动块之间设置有微调结构，可根据压印深度需求调整压头的伸出长度，适配不同厚度工件的压印深度要求。整体结构的导向部分采用高精度导柱配合无油衬套，下压过程无径向窜动，保证压印位置的重复精度控制在0.02mm以内，满足精密小件的压印位置度要求。

从安装边界来看，该机构整体占用台面空间较小，立式布局的高度方向预留有驱动件安装位，可适配手动按压驱动、小型气缸驱动或者伺服电缸驱动等不同动力源，不需要对原有工作台做大规模改造即可完成安装调试；机构的易损件为压头与弹性夹板接触端，均采用快拆式固定结构，更换时不需要拆解整个机构，可快速完成维护换型，适配多品种小批量的生产加工需求。
