集成式液压动力供油装置结构设计

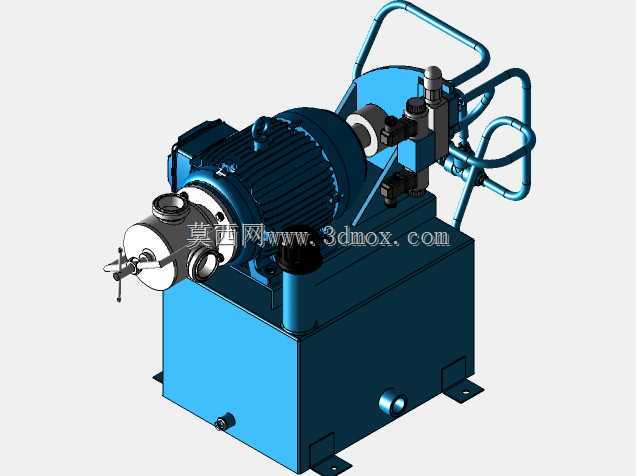

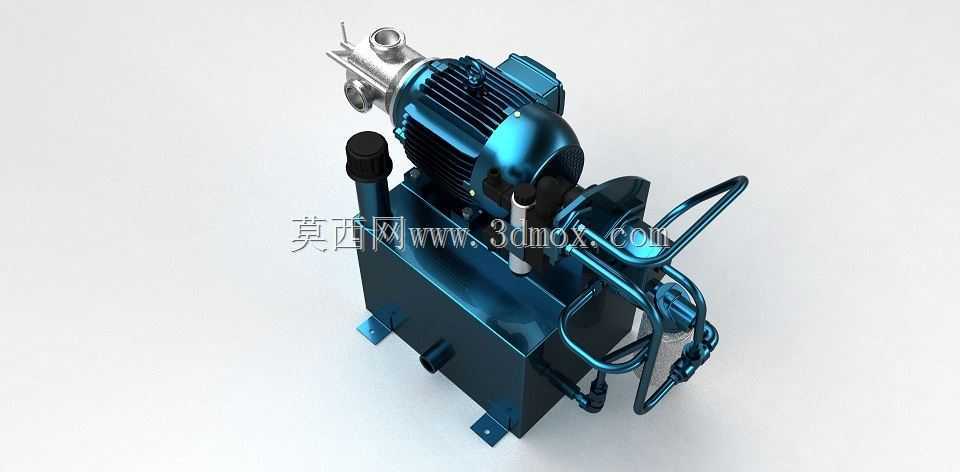

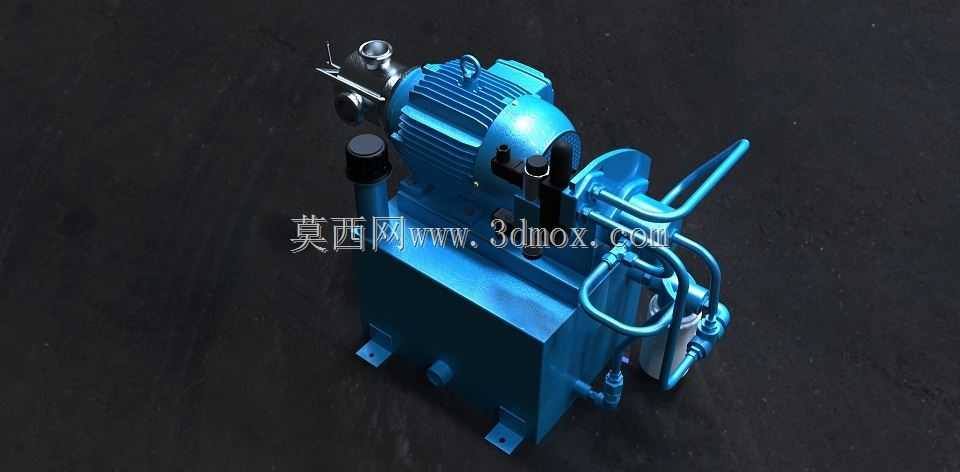

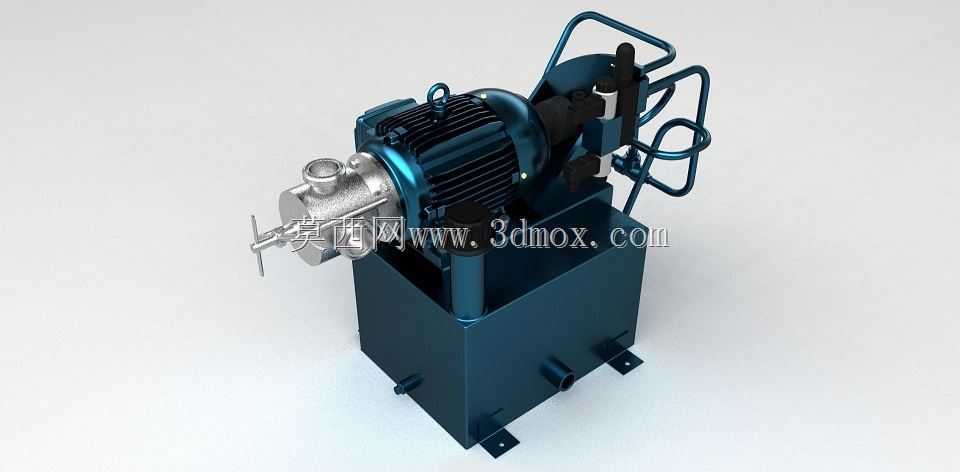

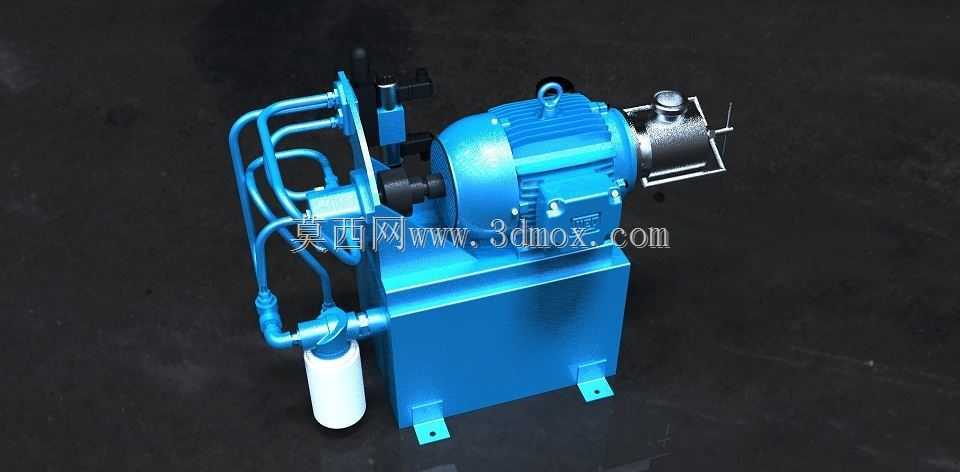

该液压动力装置主要面向工业液压系统的压力供油场景，可广泛配套于机床工装夹紧回路、小型自动化设备动作驱动、工程机械辅助液压支路、专用设备的液压执行元件动力供给场景，能够为液压缸、液压马达等终端执行件提供稳定压力的液压油输出，实现直线往复、旋转摆动等预设动作的动力驱动，是中小型液压系统的核心动力发生单元。整套装置采用集成化布局设计，将动力驱动、压力建立、介质存储、管路输送、杂质过滤等功能模块整合为一体式结构，底部为方形焊接储油油箱，作为液压介质的存储容器，同时承担整套装置的安装承载基座功能，油箱底部预留带安装孔的固定支脚，可直接通过螺栓固定在设备机架或安装平台上，安装时需预留足够的周边操作空间，方便后续的油液加注、滤芯更换、管路调试等维护操作。装置上部搭载驱动电机与液压泵体的同轴连接组件，电机作为动力输入源，通过联轴器直接驱动液压泵运转，泵体从油箱内吸入低压液压油，经过泵体内部结构增压后输出高压油液，外部排布的硬质液压管路按照油液流向完成布管，将高压油输送至预设的输出接口，同时集成回油管路实现油液的循环回流，管路布局避开操作维护区域，弯折处采用圆弧过渡减少油液流动阻力，同时避免管路应力集中导致的渗漏风险。在泵体的吸油侧配置了外置过滤组件，可对进入泵体的液压油进行前置过滤，拦截油液内的固体杂质，避免杂质进入泵体内部造成配合面磨损，延长核心元件的使用寿命。整套装置的设计充分考虑了工业现场的安装使用需求，整体结构紧凑，外接油口位置统一排布在装置侧部，方便用户根据实际需求外接控制阀组与执行元件，安装边界规整，不需要额外搭建复杂的安装支架，可直接落地或搭载在设备内部预留空间，适配多类中小型液压系统的配套需求。设计过程中对各部件的安装位置进行了合理排布，确保电机散热区域无遮挡，过滤组件的更换操作无需拆解其他核心部件，日常维护便捷，同时整体重心落在油箱基座的中心区域，运行过程中稳定性更好，可有效降低运转振动带来的管路松动、连接渗漏等问题。
