工业传动滚子链精密三维设计作品

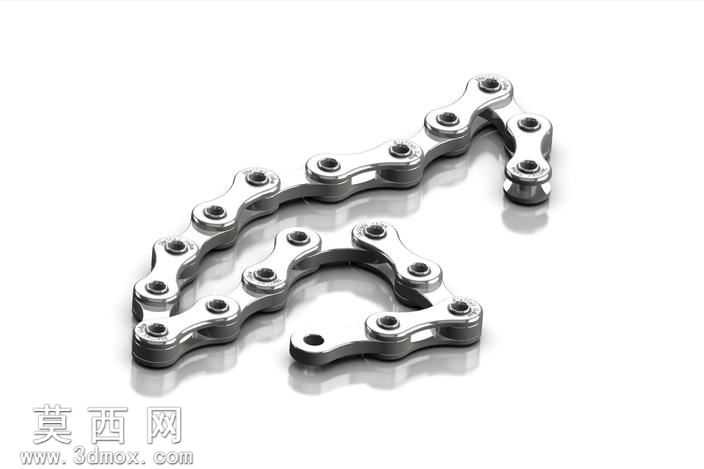

本作品为工业传动用滚子链的三维参数化设计成果，建模阶段采用自底向上的装配设计思路，首先完成链板、销轴、套筒、滚子四个核心组成零件的独立建模：针对外链板与内链板，通过草图绘制8字形轮廓后拉伸生成实体，对板件两端的销轴安装孔做同轴度约束，同时对链板边缘做圆角过渡处理，还原真实冲压链板的工艺特征；销轴零件以回转体建模方式完成，严格匹配链板安装孔的直径公差，保证装配后铰接转动的合理间隙；套筒与滚子均采用薄壁回转体结构建模，套筒嵌套于销轴外侧，滚子可绕套筒自由转动，还原链条铰接运动的结构基础。完成单个链节的子装配后，通过线性阵列配合角度偏移约束，完成多节链节的串联装配，可真实模拟链条弯曲、啮合传动的运动状态。材质渲染阶段，针对不同零件匹配对应工业材质：所有金属零件采用抛光合金钢材质，调整金属粗糙度参数模拟镀锌防锈处理的金属质感，添加细微的表面划痕纹理提升真实感，场景采用柔和的影棚布光，通过多盏区域光打出金属零件的高光轮廓，添加地面反射效果突出链条的金属质感，渲染输出的效果可直观展示链条的装配关系与外观细节。设计过程中严格遵循通用传动链条的尺寸规范，各零件间的装配间隙经过参数校核，既保证铰接部位的转动灵活性，又避免间隙过大导致的传动松旷问题，模型可直接用于传动机构的运动仿真、装配教学演示，也可作为传动系统整体设计的标准件调用，适配各类需要链传动结构的机械设备三维设计场景，能够直观展示链传动的结构原理与零件组成。
