压铸模具型芯型腔分层装配结构

项目分类:铸造模 发布时间:2026-05-21 ID:1151093
  • 压铸模具型芯型腔分层装配结构
  • 压铸模具型芯型腔分层装配结构

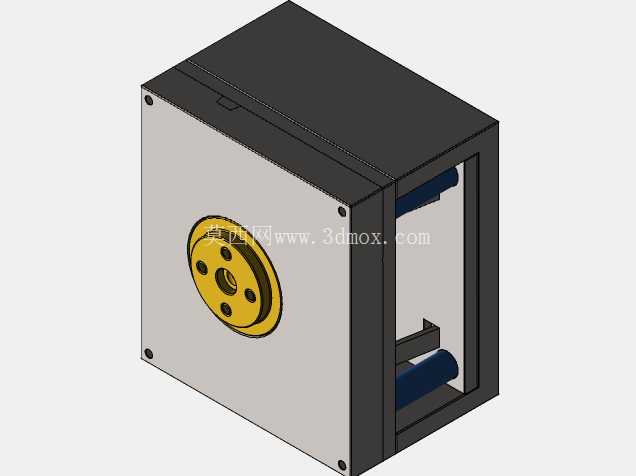

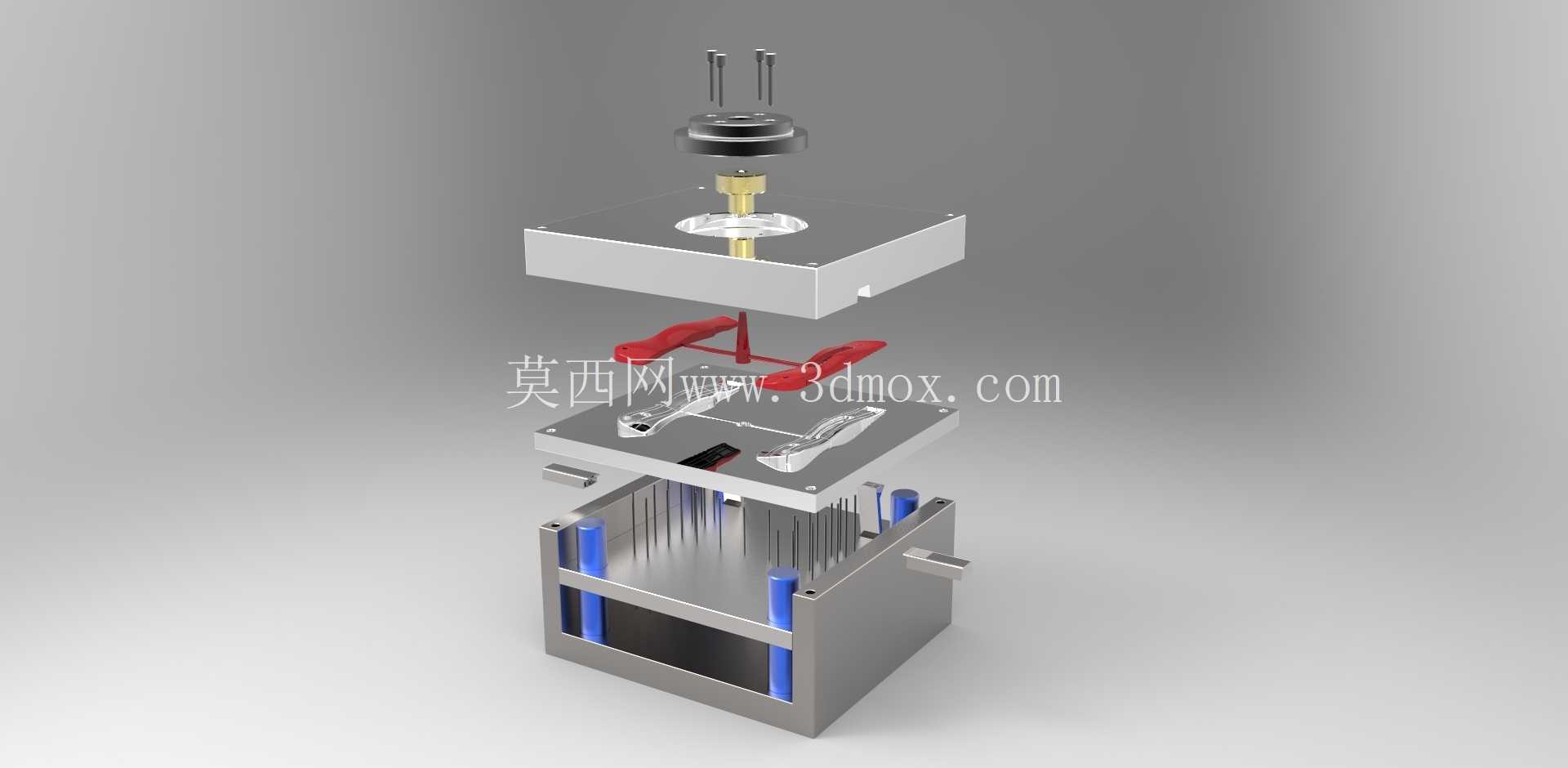

  这套模具结构核心围绕压铸成型工艺的成型核心部件展开,拆分状态下可清晰看到各层级的配合逻辑,最上层为浇注系统对接段,包含浇口套定位结构与主流道通道,直接对接压铸机射嘴,将熔融金属液平稳导入模腔内部,该段的同轴度设计直接影响金属液充型时的流态稳定性,若同轴度偏差超过0.02mm,极易出现射流卷气、浇口粘料等生产异常。中间分层结构包含定模镶块与动模镶块的配合面,也就是分型面位置,分型面的贴合精度控制在0.01mm以内,可有效避免充型过程中出现飞边毛刺,减少后续铸件清理的工序工作量,分型面上还设置了排气槽结构,槽深控制在0.1-0.15mm区间,既能顺畅排出模腔内的空气,又不会让熔融金属液溢出形成飞边。

  动模侧集成了完整的顶出机构,包含顶针固定板、多组顶针以及复位杆结构,顶针的排布完全对应铸件的受力均匀位置,避免顶出过程中铸件出现变形、顶白等缺陷,复位杆则保证合模过程中顶出机构精准回到初始位置,不会出现顶针碰撞定模的情况。模架部分采用标准模坯搭配定制导向结构,导柱导套的配合间隙控制在H7/h6公差带,保证反复开合模过程中动定模的对位精度不会出现偏移,模架侧面设置的侧抽芯滑块结构,用于成型铸件侧面的倒扣特征,滑块的锁紧面采用斜度贴合设计,充型时可承受金属液的侧向压力不会后退,避免铸件侧面出现尺寸超差。

  整套结构的安装边界完全适配常规卧式压铸机的装模尺寸,模架的装夹槽位置、顶出孔的中心距都符合通用压铸机的接口标准,无需额外改装即可直接上机调试。在实际生产场景中,这类型芯型腔结构直接决定压铸件的成型质量,型芯部分负责成型铸件的内表面轮廓,型腔部分负责成型铸件的外表面轮廓,两者的表面粗糙度要求达到Ra0.8以下,不仅能减少铸件脱模时的阻力,还能提升铸件表面的光洁度,减少后续抛光工序的工作量。冷却水路的排布在模架内部均匀环绕型芯与型腔区域,水路距离成型面的距离控制在15-20mm,间距保持在30mm左右,保证充型后模温可快速均匀下降,让铸件各部位冷却速率一致,避免出现缩孔、变形等内部缺陷。

  设计过程中优先考虑了加工工艺性,所有成型镶块都采用拆分式设计,易磨损的浇口位置、型芯尖角位置都做成独立镶件,后续生产中出现磨损时可单独更换,无需更换整套模仁,大幅降低模具的维护成本。浇注系统的流道截面采用梯形设计,减少金属液流动过程中的阻力,同时流道的转角位置都做了圆角过渡,避免金属液流动时出现紊流卷气,浇口的位置选择在铸件壁厚最大的区域,保证金属液充型时按照顺序凝固的原则填充,最后在浇口位置补缩,减少铸件内部的缩松缺陷。顶出机构的顶出行程经过精准计算,刚好能将铸件从动模型芯上完全顶出,又不会让顶针脱出顶针固定板,合模时复位杆先接触定模板,带动整个顶出板回到初始位置,整个动作逻辑没有干涉点,可适配连续自动化生产的节拍要求。
