手动辊式金属型材弯曲成型设备

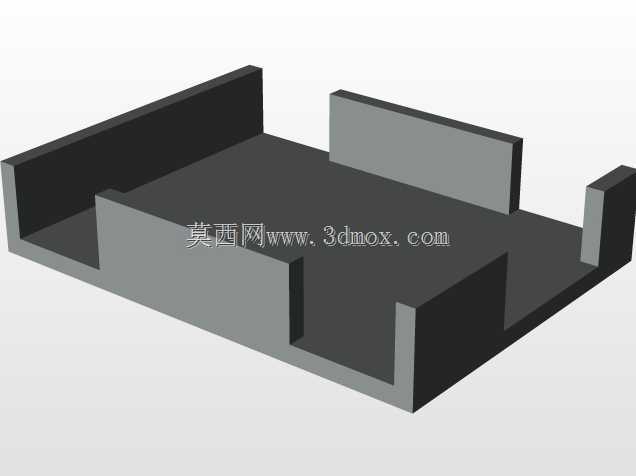

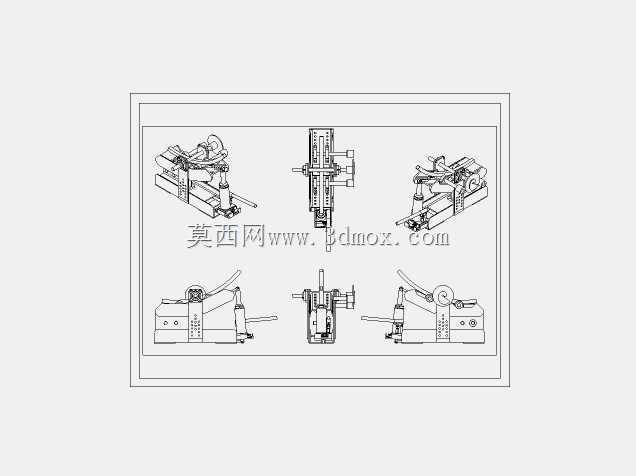

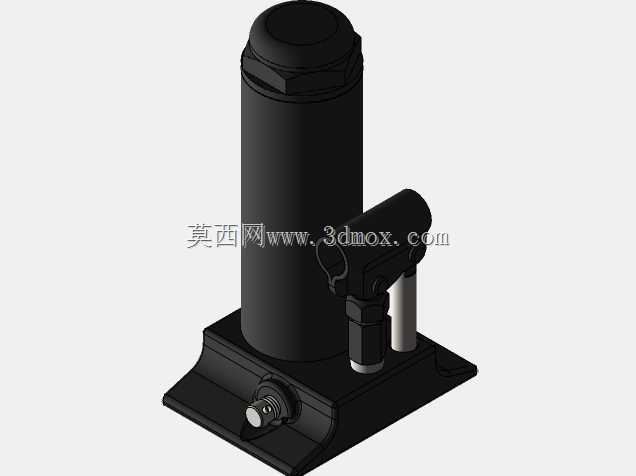

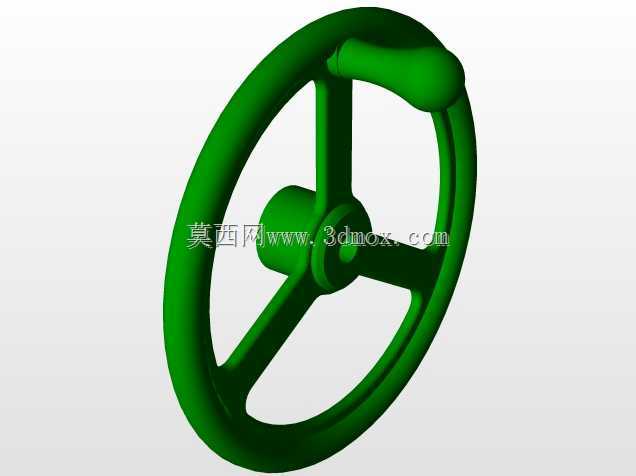

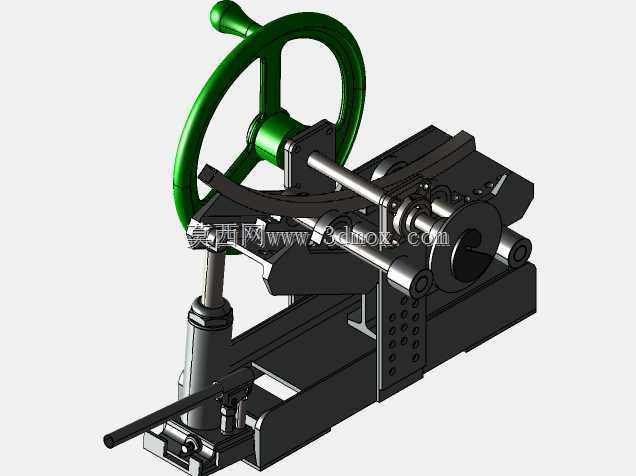

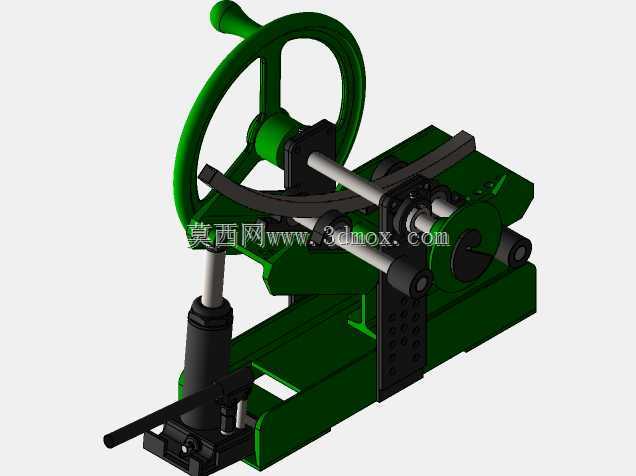

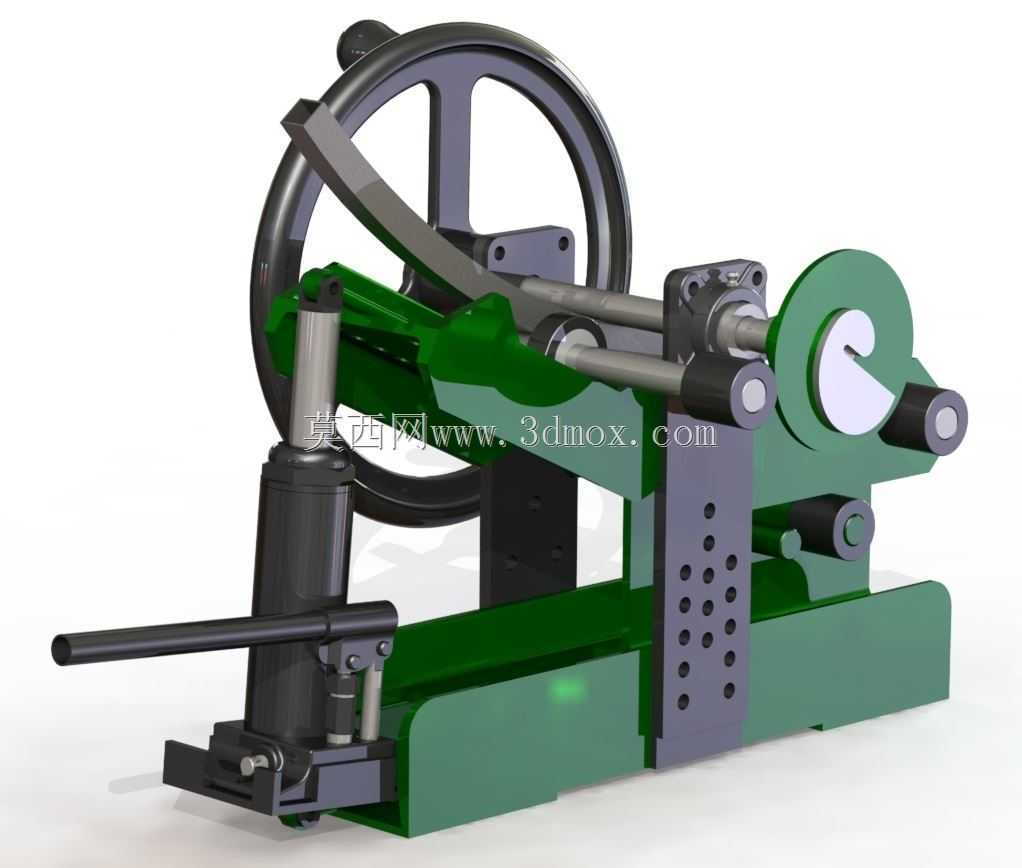

这款手动辊式弯曲设备主要面向小型金属加工场景，适配五金维修、单件小批量钣金加工、户外铁艺制作、小型五金作坊的日常生产需求，可完成圆钢、扁铁、细钢管等常见金属型材的圆弧弯曲作业，无需外接动力源，适合无供电的野外现场加工、零散修配作业场景使用。设备整体采用卧式布局，主体机架采用加厚钢板焊接成型，底部预留四个螺栓安装孔，可直接固定在木质或钢制工作台面上，安装边界宽度适配常规1.2米标准工作台深度，整机重心偏低，手动操作时不会出现侧翻晃动问题，无需额外浇筑安装基础，转场移动仅需两人即可完成抬运。设备核心执行机构为三辊式弯曲辊组，其中两个固定辊作为型材支撑基准，顶部可调压辊配合手轮丝杠结构实现下压量的精准控制，操作人员可根据目标弯曲半径，转动侧边手轮调整压辊进给量，配合大直径手动飞轮带动辊组转动，即可带动型材连续进给完成弯曲成型，单次进给即可完成整根型材的圆弧弯曲，无需反复拆装工件。设备侧边配套的手动液压辅助支撑结构，可在弯曲大截面型材时提供额外的顶紧力，避免厚壁型材弯曲过程中出现翘曲、侧弯变形，保证弯曲后的型材圆弧过渡顺滑，无明显折痕、局部凹陷缺陷。设计过程中充分考虑手动操作的人机工程需求，飞轮操作高度适配成年操作人员站立作业的舒适区间，操作手柄包裹防滑胶套，长时间操作不易产生疲劳；所有转动销轴位置均加装自润滑铜套，日常使用仅需定期加注润滑脂即可维持顺畅运转，维护成本极低。设备的弯曲辊采用可拆卸式结构，可根据待加工型材的截面形状更换对应槽型的辊轮，适配圆管、方管、扁钢、方钢等不同截面型材的弯曲需求，无需对设备主体进行改造即可快速切换加工类型，适配多品类小批量的加工场景。整机所有受力部件均经过应力校核，机架焊接位置做倒角去应力处理，长期承受弯曲反作用力时不会出现焊缝开裂、机架变形问题，手动驱动的结构设计完全规避了电动设备的漏电、卡料过载风险，操作门槛极低，新操作人员仅需简单演示即可掌握弯曲半径调整、工件进给的操作要点，无需专业编程或复杂参数设置，非常适合个体加工户、小型维修站点使用。
