卧式间接加热烤架吸烟装置结构设计

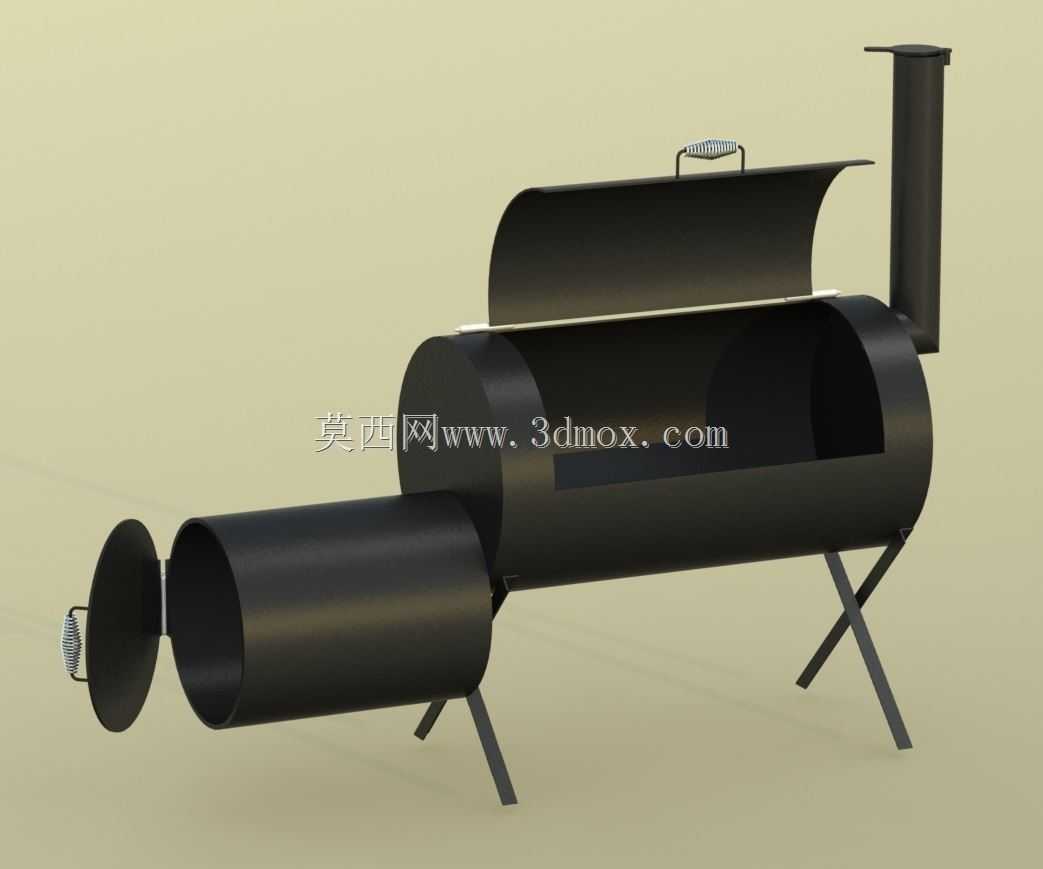

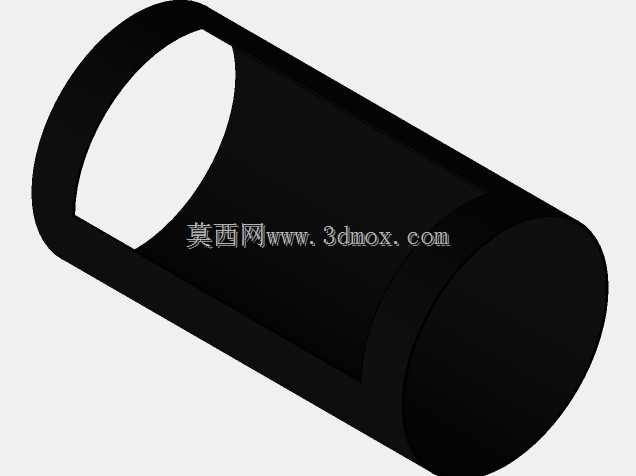

　　这款卧式结构的间接加热烤架兼吸烟装置，主要面向户外露营、庭院聚餐、小型流动烧烤摊点这类场景使用，区别于传统直烧式烧烤架，它采用间接加热的结构逻辑，能避免食材直接接触明火产生焦糊，同时集成的排烟结构可以引导燃烧产生的烟气定向排出，减少烹饪过程中烟气四散对操作人员和周边环境的影响。从结构设计逻辑来看，整体采用卧式圆柱筒体作为核心腔体，主筒体作为烧烤烹饪的核心空间，前端延伸的小直径筒体作为燃料添加与燃烧腔，燃烧产生的热量通过筒体壁面辐射传递到主腔体内，不会让火焰直接接触烤制的食材，能让食材受热更均匀，同时减少油烟的生成量。主筒体上方设置可开合的弧形上盖，搭配顶部提手结构，方便开启上盖放置或翻动食材，闭合后可以形成相对封闭的烹饪空间，

　　减少热量流失，提升热效率。筒体尾部设置竖直向上的排烟烟囱，利用热压自然通风的原理，将燃烧产生的烟气与烹饪挥发的油烟引导至高处排出，不需要额外配置动力排风装置，结构简单可靠，无外接电源也可正常使用。支撑结构采用三组斜向支腿，呈三角支撑布局，直接焊接在主筒体下部，能在不平整的户外地面保持较好的放置稳定性，支腿的倾斜角度经过校核，既保证支撑高度符合人体站立操作的舒适区间，也避免筒体高温部位距离地面过近引燃周边杂物。前端燃烧腔配置可开合的端盖，端盖上设置镂空透气结构与金属拉手，开合端盖可以调节进风量，以此控制燃烧强度，镂空结构保证燃烧过程有足够的氧气供给，拉手采用隔热结构设计，避免操作时烫伤。设计过程中对各部件的安装边界做了明确约束，

　　主筒体直径与长度的比例控制在1:2.2左右，既保证内部有足够的烹饪空间放置食材，也不会因为筒体过长导致整体结构重心偏移；烟囱高度设置为主筒体直径的1.8倍，保证足够的抽力让烟气顺利排出，同时不会因为过高导致整体结构易倾倒；支腿展开后整体占地面积控制在1.2平方米以内，方便户外搬运与放置，不需要额外的固定结构即可稳定使用。各连接部位采用满焊工艺处理，保证筒体的密封性，减少烟气从拼接缝隙溢出，所有外露的金属边缘都做了倒圆角处理，避免操作过程中划伤使用者。
