剑齿2x60双路电机驱动控制板结构

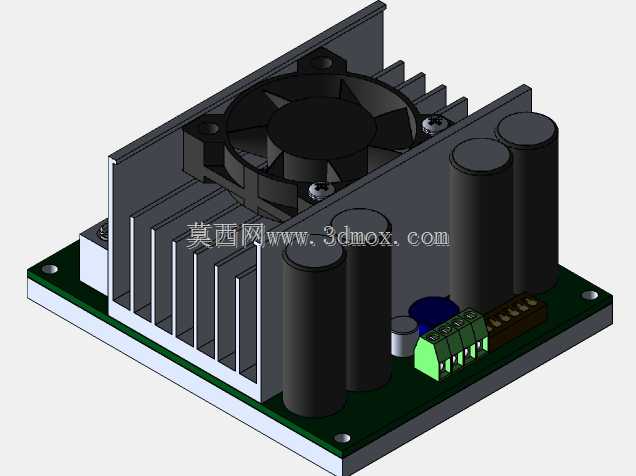

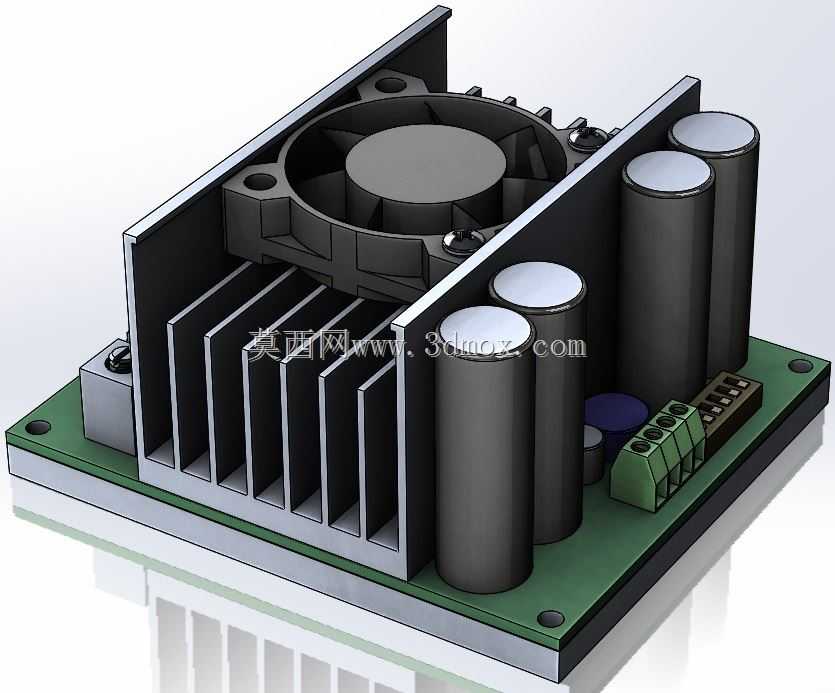

　　这款双路电机控制驱动板，主要面向小型移动机器人、桌面级数控设备、小型自动化输送模组这类需要双电机独立调速的应用场景，单路持续输出电流可覆盖60A级别的直流有刷电机驱动需求，能够同时完成两路电机的正反转切换、转速调节、过流保护等核心控制功能。从结构设计层面看，整块板件的布局完全围绕大电流工况下的散热需求展开：功率器件直接贴合在铝挤型散热鳍片的安装平面上，接触面预留了导热介质填充的公差间隙，鳍片上方加装轴流散热风扇，形成强制风冷的散热通路，即便在长时间满负载运行的工况下，也能将功率器件的结温控制在合理区间，避免过热触发保护停机。板载的大容值电解电容沿功率回路就近排布，尽可能缩短大电流的走线长度，降低线路寄生电感带来的电压尖峰，

　　提升驱动回路的抗干扰能力；接线端子采用栅栏式大电流接线结构，端子旁预留了清晰的线序标识位，现场接线时无需额外对照图纸即可完成动力线、控制线的接驳，减少装配出错概率。安装边界方面，整块控制板的固定孔位沿PCB板的四个边角对称布置，孔位尺寸适配常规M3规格的固定螺丝，安装时可直接固定在设备的金属安装板上，也可通过绝缘柱悬空安装，适配不同设备的内部安装空间；散热鳍片的高度经过核算，不会与周边的其他板卡、结构件产生干涉，风扇的供电接口直接从板上取电，无需额外布设风扇供电线路。设计过程中所有结构尺寸均参考实际量产组件的实测值与官方公开的安装尺寸，每一个元器件的占位、安装高度、接插件的插拔空间都做了冗余预留，

　　不管是用于设备开发阶段的结构干涉校验，还是用于驱动板的仿制改型设计，都能直接作为结构设计的参考依据，不需要再反复核对实物尺寸调整模型参数。功率回路的走线宽度在模型中也做了对应体现，能够直观看到大电流路径的排布逻辑，方便后续做EMC整改时快速定位优化方向。
