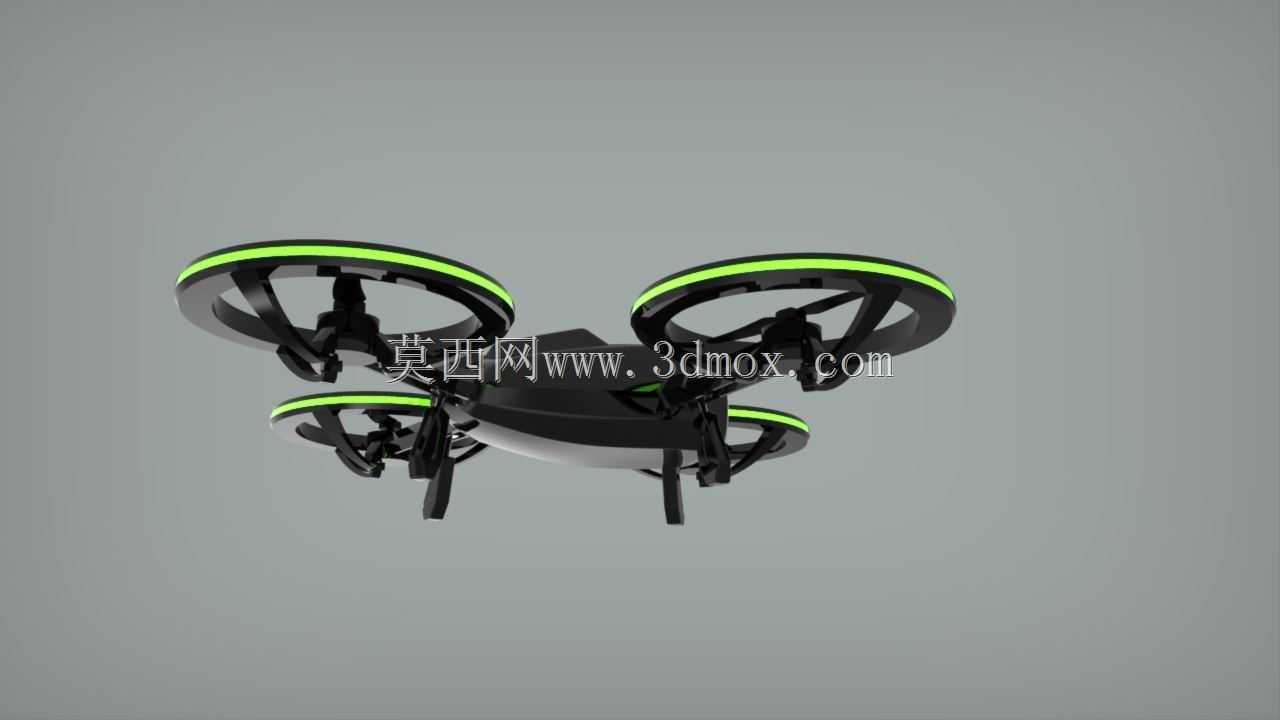

四旋翼涵道式航拍巡检无人机设计

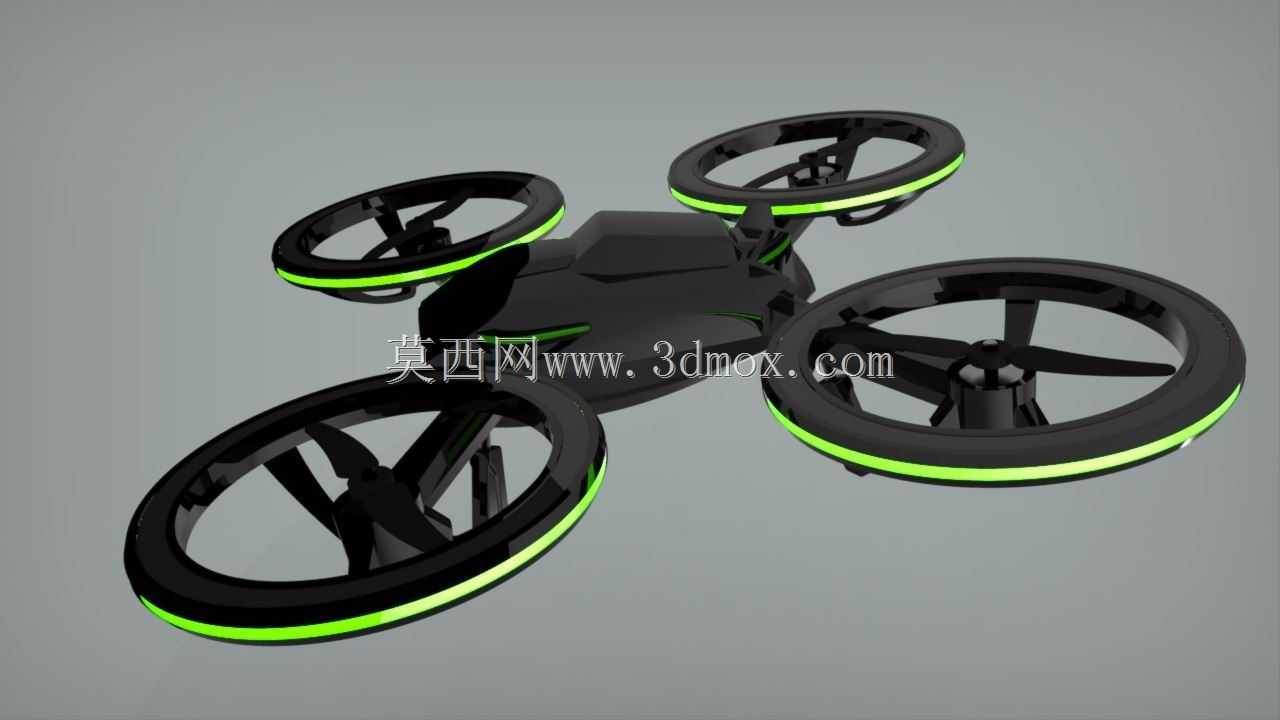

这款四旋翼涵道式无人机主要面向低空近景作业场景设计，可适配城市楼宇外立面巡检、园区安防巡查、小型活动低空航拍、农林作物长势抽样监测等多类作业需求，相比传统外露桨叶的消费级无人机，其涵道包裹式的桨叶结构能够大幅降低作业过程中桨叶剐蹭障碍物、碰伤周边人员的风险，尤其适合在建筑密集、人员流动较大的城市低空环境开展作业，也可在室内场馆、仓储空间等封闭半封闭场景下完成定点巡查、影像采集工作。

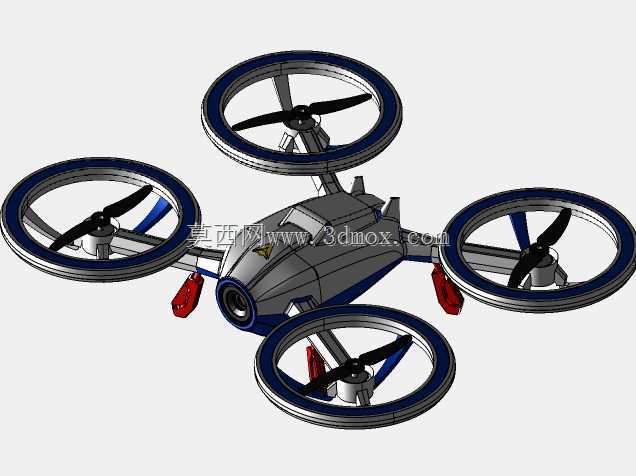

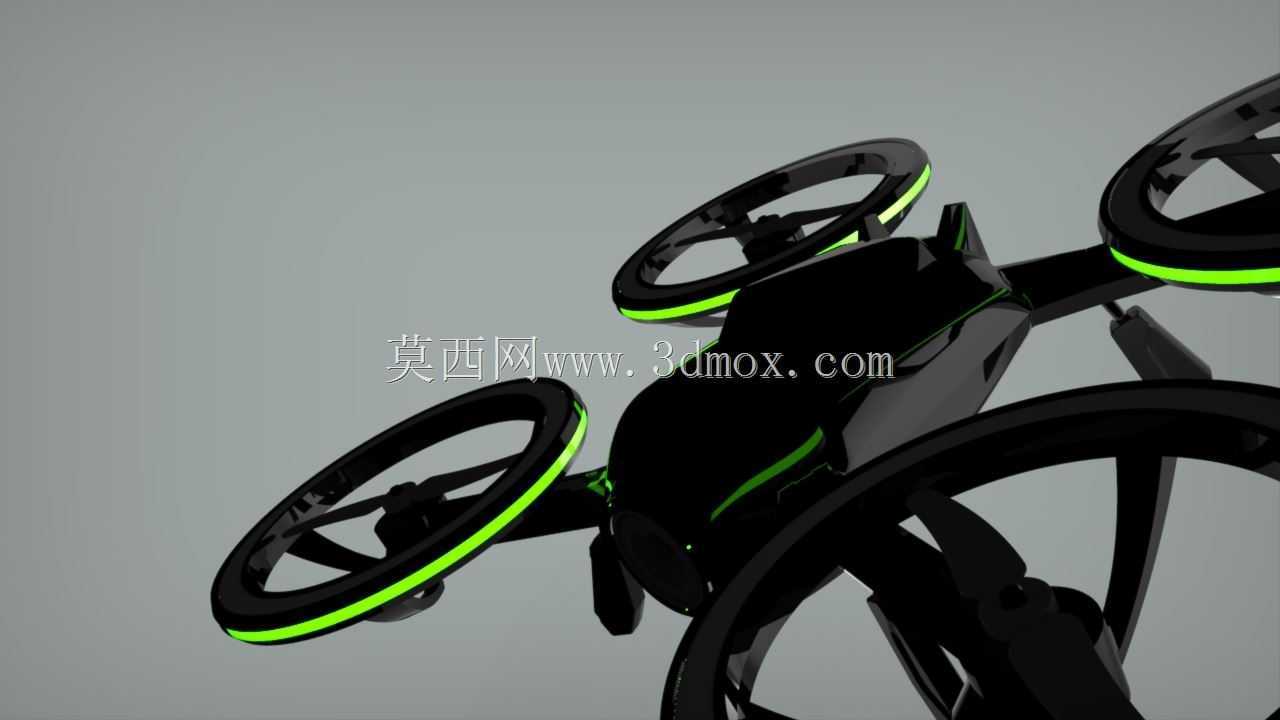

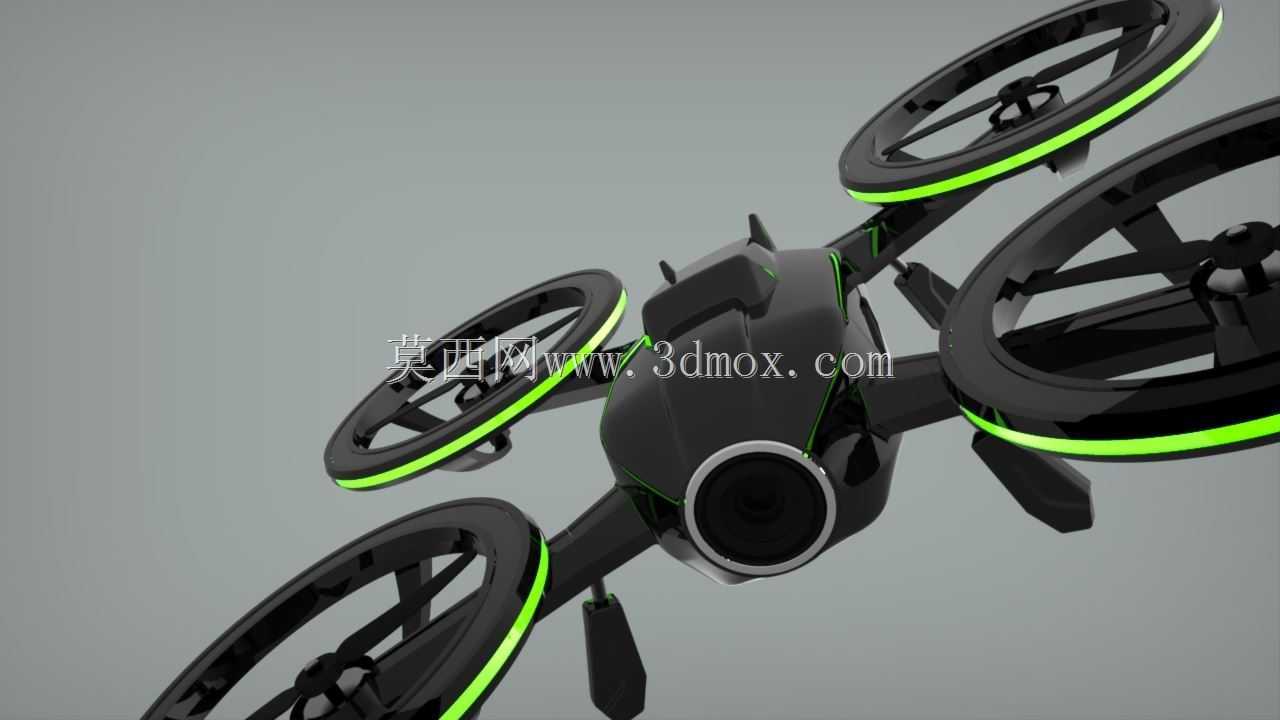

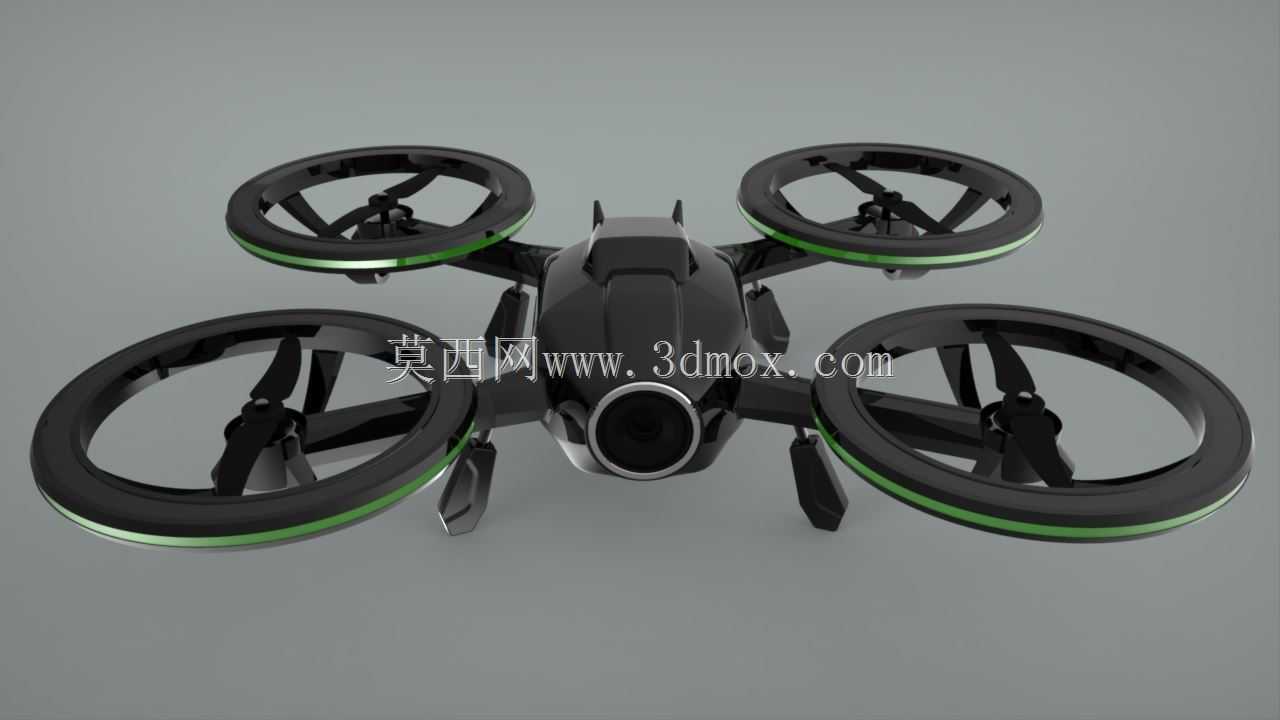

从功能特性来看，机身前端集成了前置影像采集模块，可完成正前方视角的高清画面拍摄与实时回传，四个旋翼分别独立配置动力单元，配合涵道外圈的气流导向结构，能够在悬停状态下保持更高的姿态稳定性，降低侧风对飞行姿态的干扰，涵道边缘设置的缓冲结构可在发生轻微碰撞时吸收冲击力，保护桨叶与核心动力部件不受损坏，机身底部预留了功能拓展接口，可根据作业需求更换补光模块、小型喊话装置、气体检测传感器等不同外设，拓展设备的适用场景。

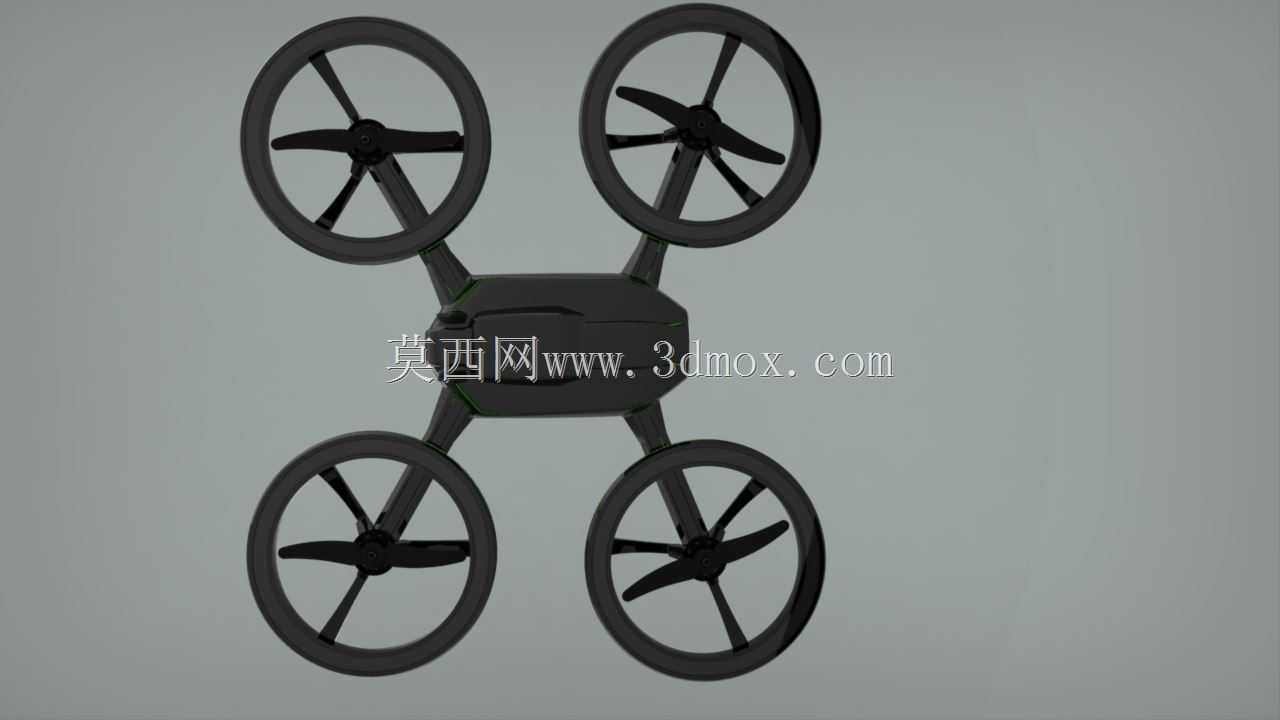

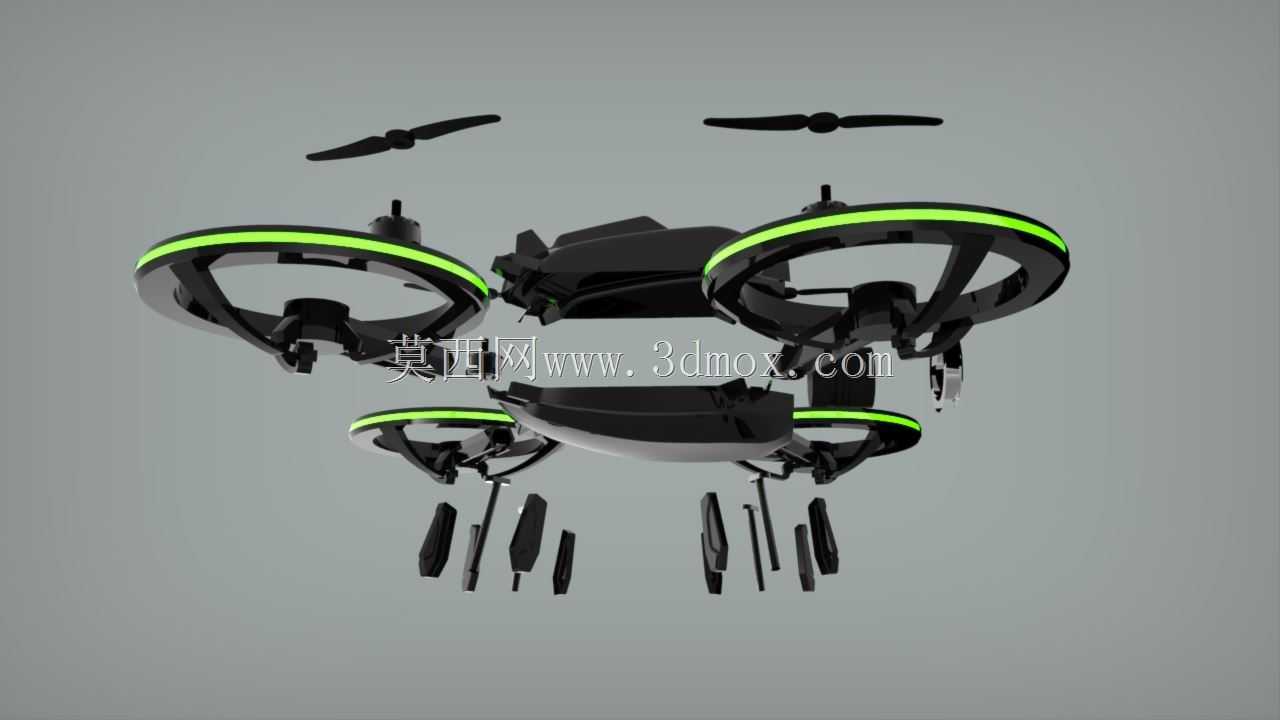

设计过程中优先考量了飞行安全性与气动效率的平衡，整体采用对称式布局，将核心控制模块与供电模块布置在机身中心位置，让整机重心与几何中心完全重合，降低飞控系统的姿态校正负荷；涵道结构采用流线型曲面设计，既能够约束桨叶产生的下洗气流，减少气流扩散带来的动力损耗，也能弱化旋翼转动产生的气动噪音，提升作业过程的环境友好度。机身外壳采用分体式卡扣结构，无需额外工具即可完成外壳拆卸，方便后期对内部元器件进行检修更换。

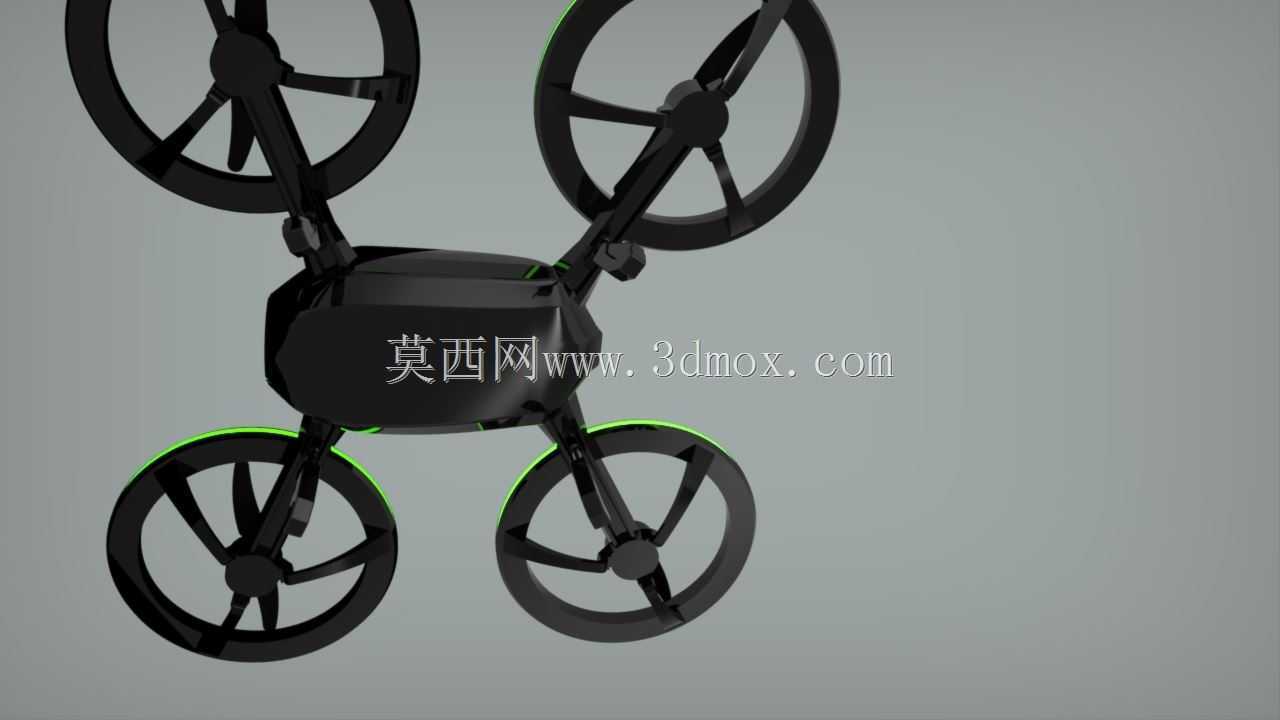

在尺寸与安装边界上，整机对角旋翼轴距控制在350毫米以内，涵道外圈最大直径为120毫米，机身主体最大宽度180毫米，不含挂载的整机高度控制在90毫米，常规作业状态下的最小安全飞行间隙为150毫米，可顺利穿过直径200毫米以上的管道、建筑缝隙等狭窄空间；机身底部的拓展安装位预留了标准M2安装螺孔，孔位间距为30毫米，可兼容多数轻量化机载外设的安装尺寸，挂载模块的最大承重不超过80克，避免额外负载影响整机的飞行续航与姿态稳定性。起落架采用一体化弹性结构设计，突出机身底部15毫米，可在降落时缓冲地面冲击，同时不会遮挡前置摄像头的拍摄视野，保证正前方0到60度俯角范围内的拍摄无遮挡。
