双轴倾斜四旋翼飞行器结构设计方案

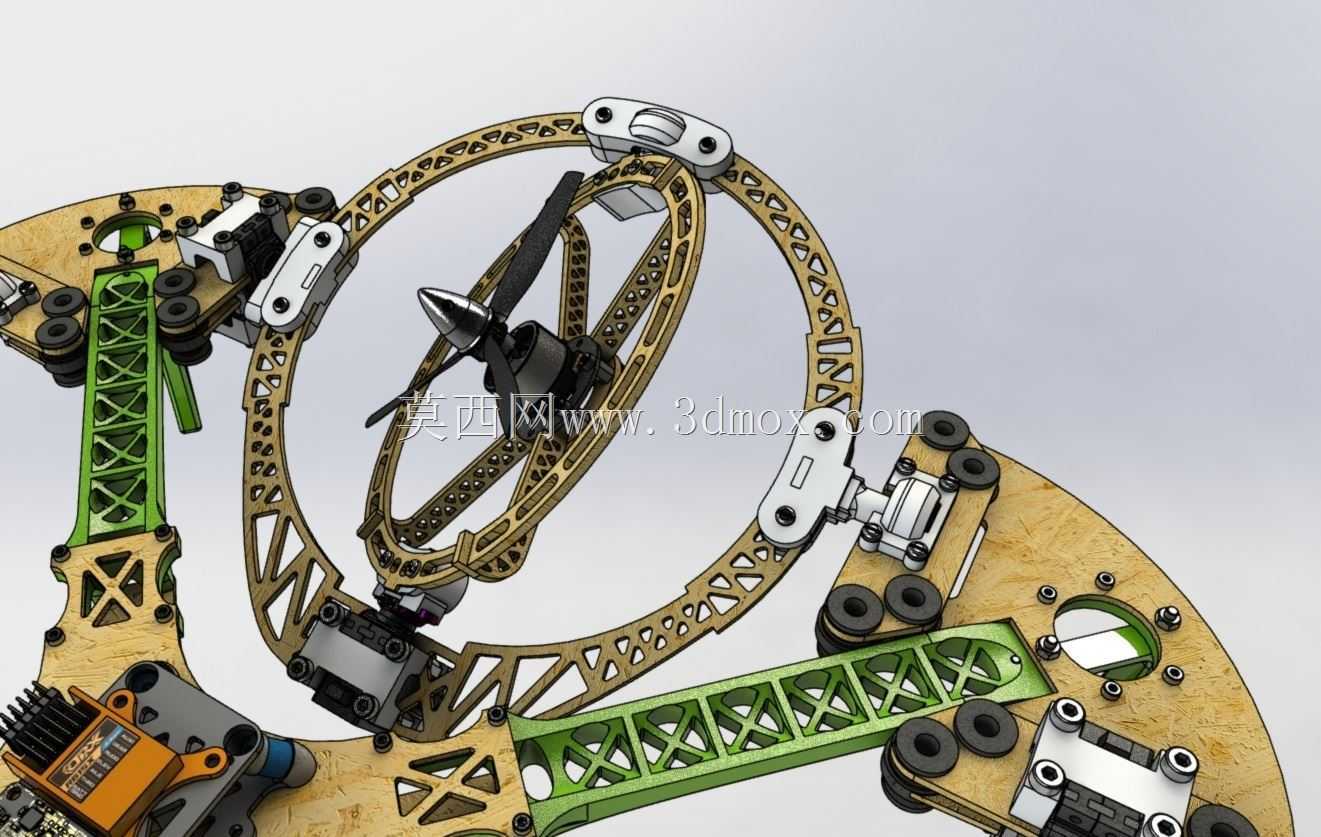

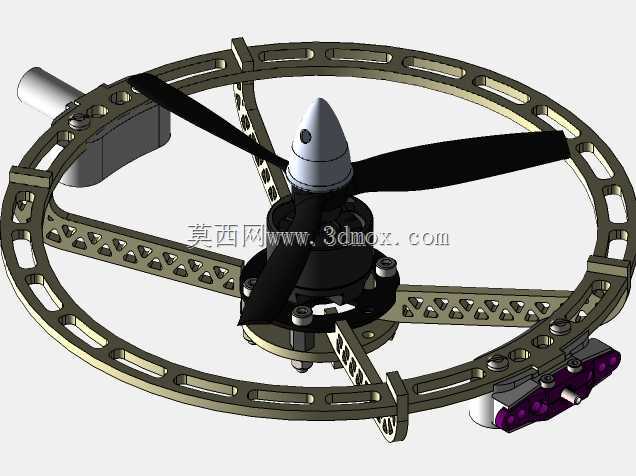

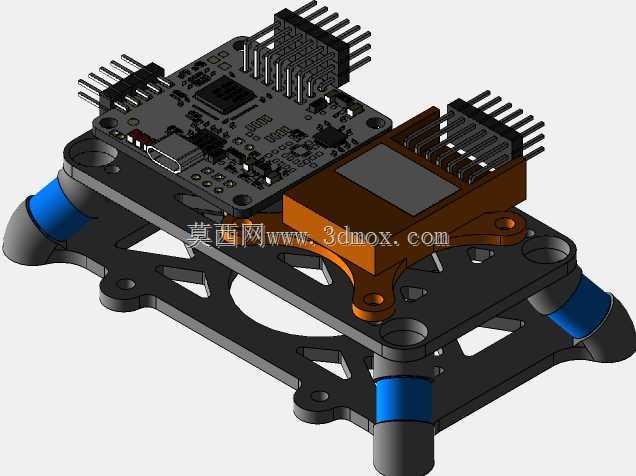

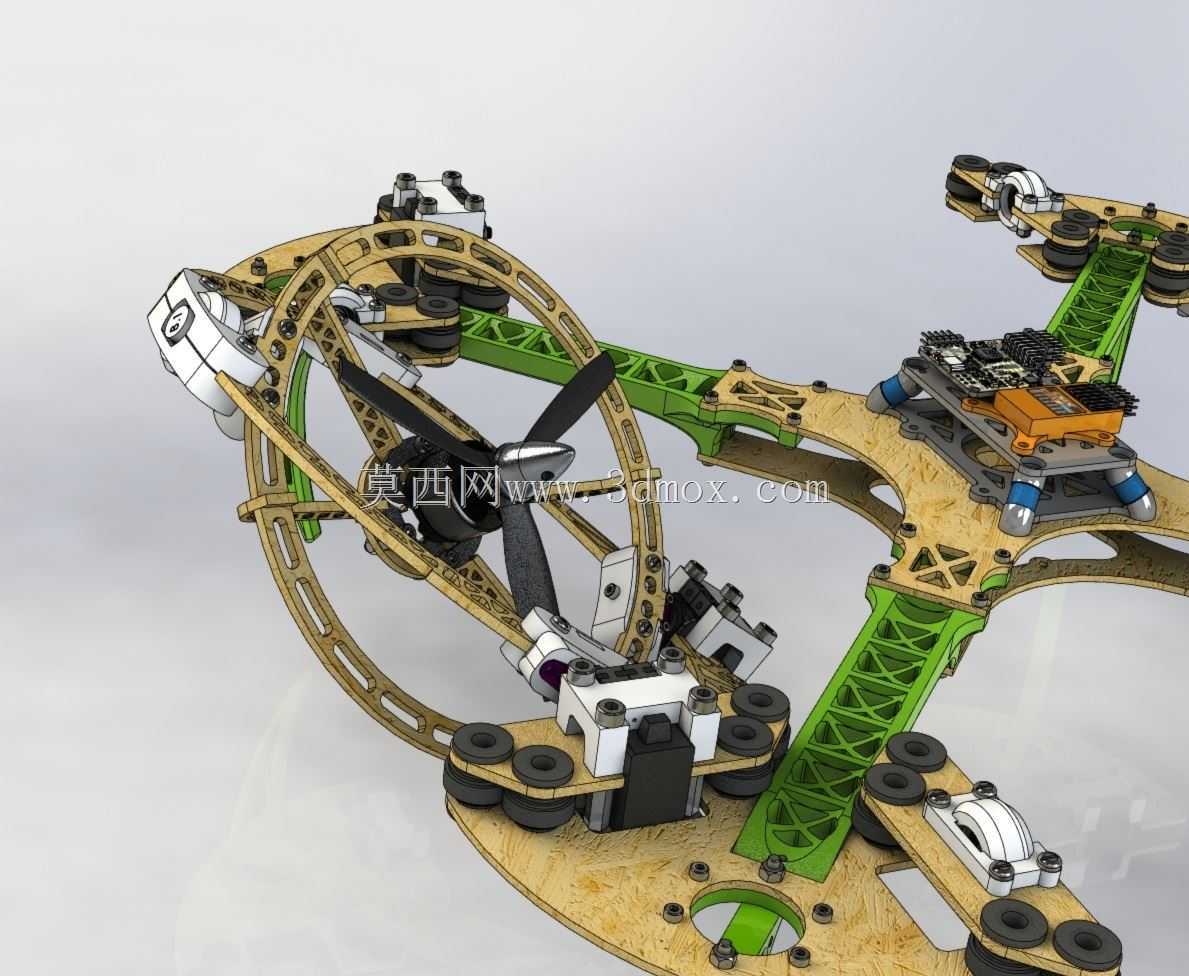

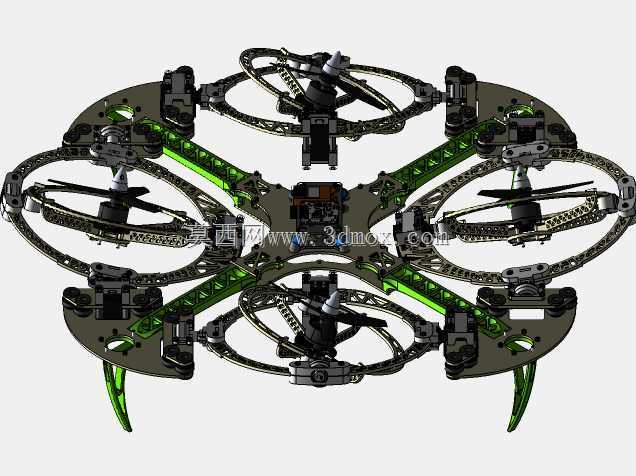

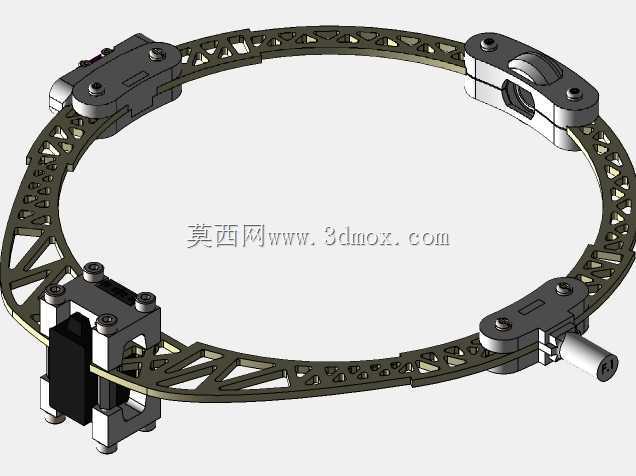

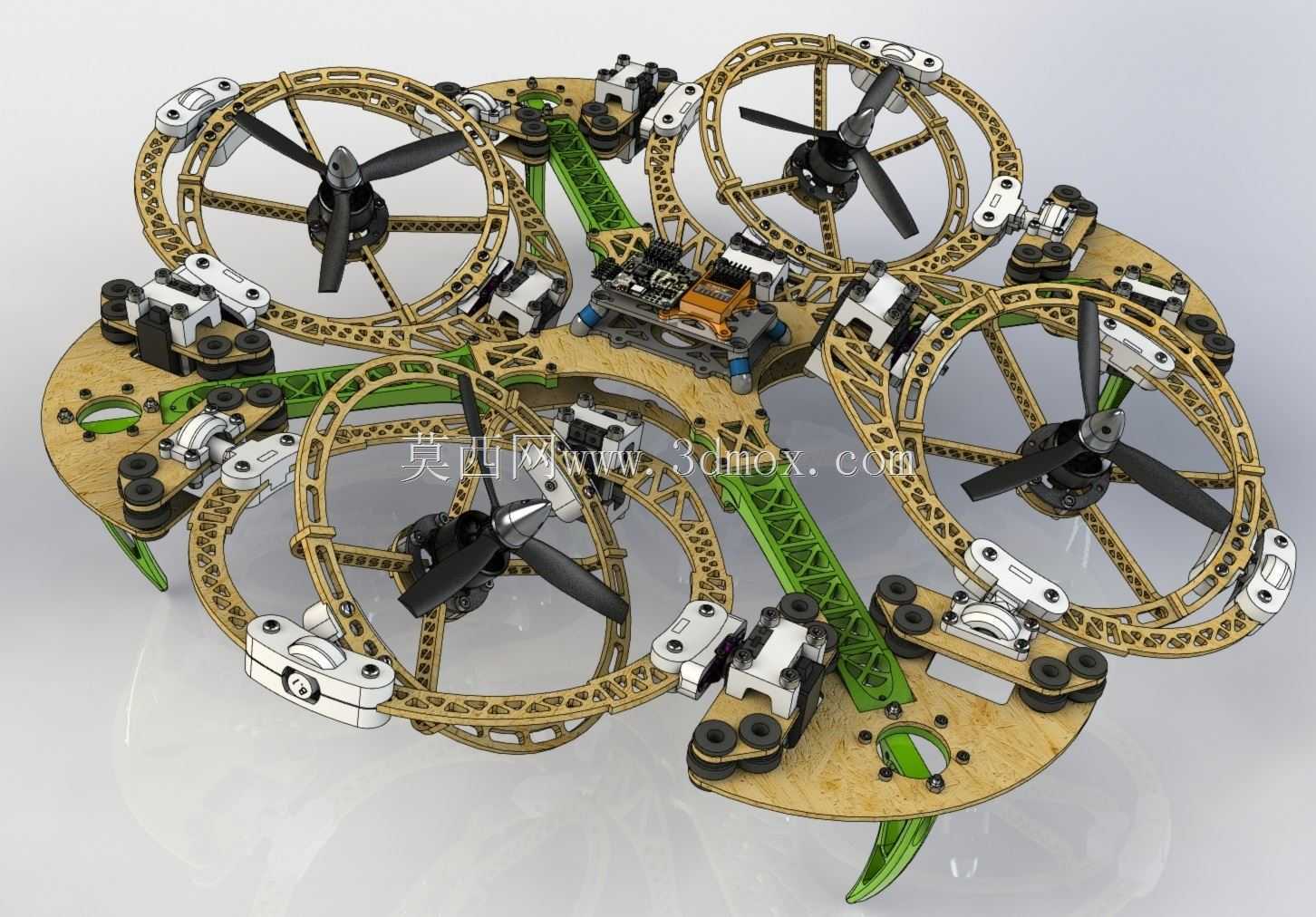

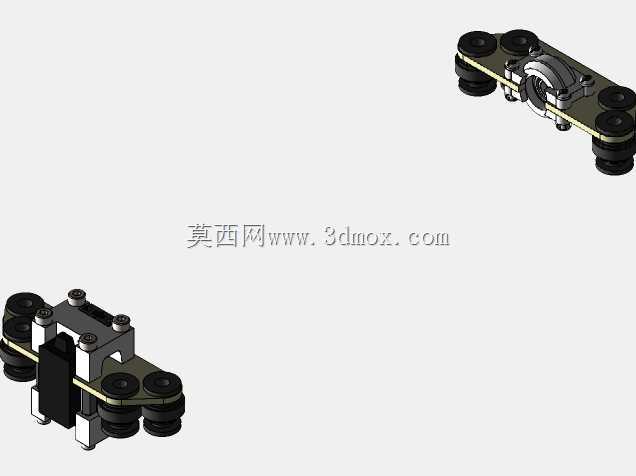

该结构面向复杂环境下的低空作业场景设计，可适配狭小空间巡检、复杂地形勘探、特殊场景载荷投送等对飞行器机动性有高要求的应用领域，突破传统固定姿态四旋翼的机动边界，实现非零姿态下的稳定定点悬停与轨迹跟踪，解决传统多旋翼在大倾角机动时动力效率骤降、姿态控制裕度不足的痛点。整套结构采用对称式六组旋翼动力单元布局，搭配可独立倾转的双轴调节机构，每个旋翼模块均集成独立的动力安装座与减震连接结构，机架主体采用镂空轻量化层压结构设计，在保证结构刚性的前提下最大限度降低自身重量，适配大推力无刷动力单元的输出特性，单组动力可输出1公斤级推力，整机可承载约1.6kg的有效载荷，预留了充足的头部空间用于搭载任务载荷、飞控模块与能源组件。设计过程中重点考量了多旋翼间的气流干扰问题，通过优化旋翼安装位置与倾转运动轨迹，避免相邻旋翼的旋转平面处于其他旋翼的下洗流路径中，降低紊流对飞行稳定性的负面影响；同时针对每个电机模块的不平衡惯性特性，在机架连接位置设置了可调式减震结构，抵消动力单元高速运转时产生的振动传递，提升飞控传感器的采样精度。结构的安装边界充分考虑了零部件的装配与维护需求，所有动力模块均采用快拆式连接结构，无需复杂工具即可完成单个旋翼组件的更换与调试，机架的镂空结构同时预留了走线槽位，可规整布置动力线与信号线，避免飞行过程中线路晃动干扰传感元件。倾转机构的传动路径做了轻量化优化，采用高强度轻质连接件传递倾转力矩，在保证倾转角度控制精度的前提下，尽可能降低活动结构的重量占比，提升整机的推重比表现，让飞行器在大角度倾转机动时仍能保持充足的动力裕度，实现更灵活的飞行动作，适配复杂空域下的作业需求。
