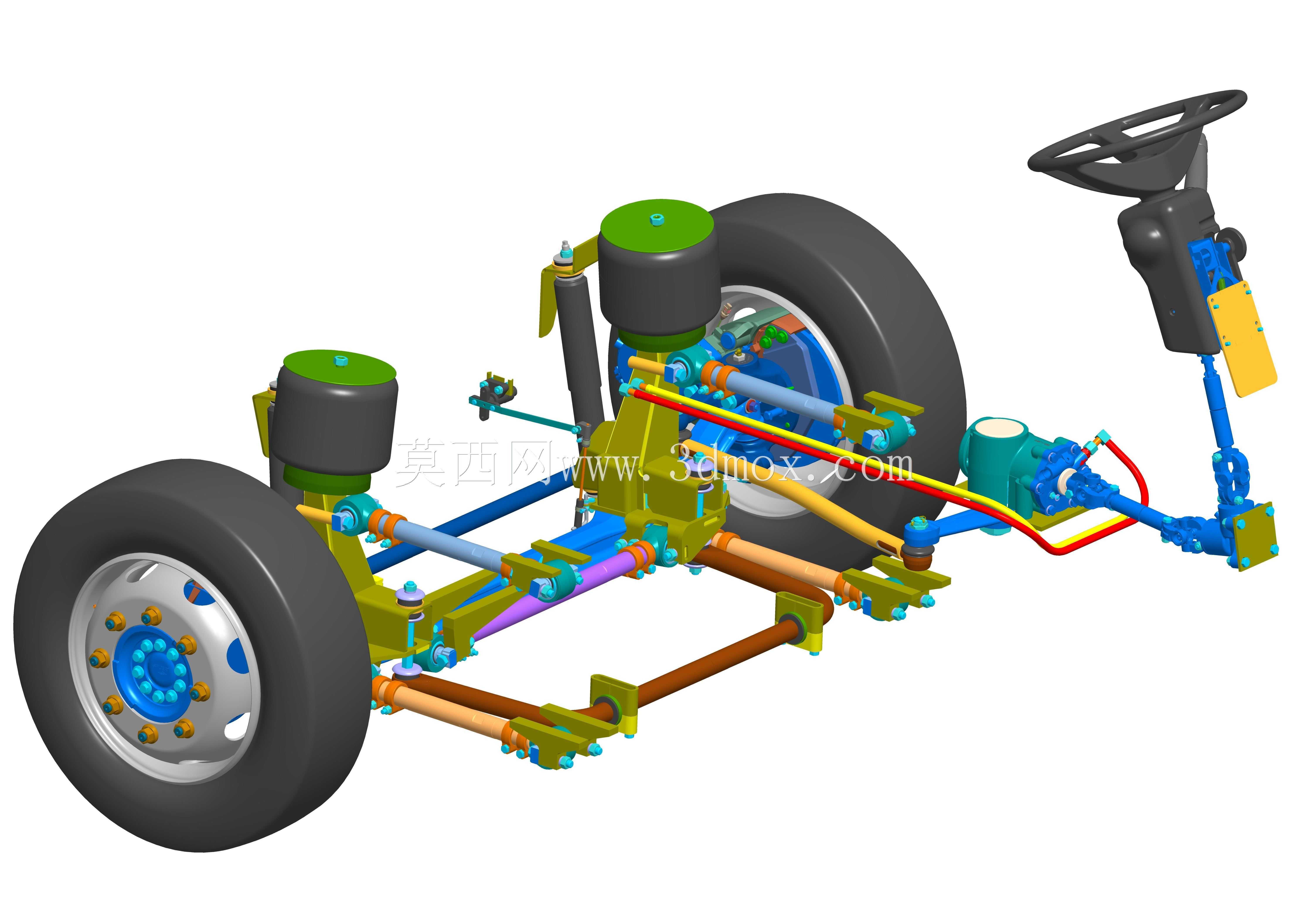

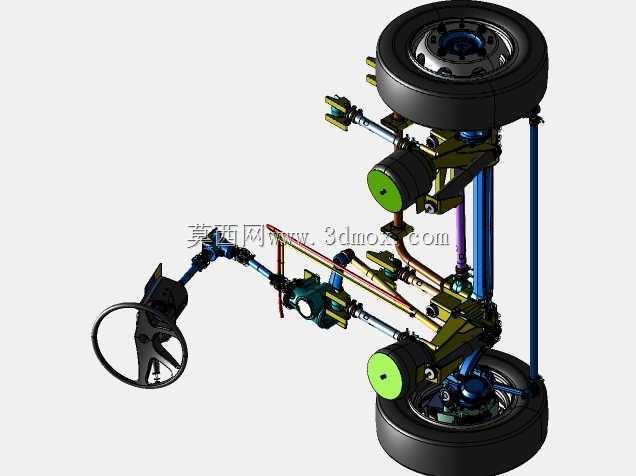

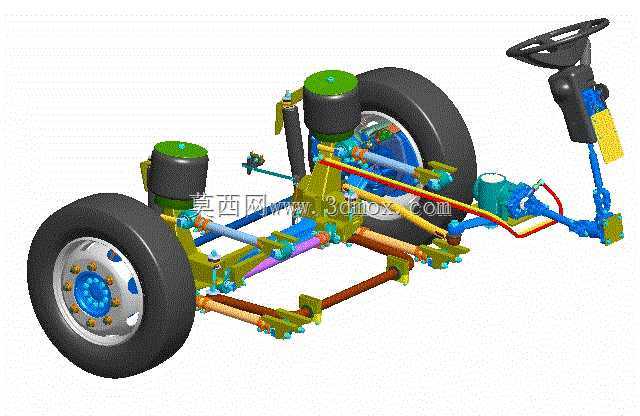

低地板城市客车前悬架与转向系统结构设计

该结构主要应用于城市低地板公交客车的前桥底盘区域，适配城市公交频繁启停、低速转向、大载客量的运营场景，能够在保证车内通道无台阶、方便乘客快速上下车的同时，兼顾行驶平顺性与转向操控可靠性。作为客车底盘核心的行走与操控集成部件，这套系统承担着多重核心功能：一方面前悬架部分负责承载前桥以上的车身载荷，过滤路面颠簸传递到车身的振动，抑制制动点头与转向侧倾，保证城市道路行驶时车内乘客的站立与乘坐舒适性；另一方面转向系统负责将驾驶员的转向操作精准传递到两侧前轮，实现车辆的转向动作，同时匹配低地板的车架布局，规避车内地板下方的结构干涉，保证车内通道的平整性。设计过程中优先考虑低地板车型的空间约束，将空气弹簧作为弹性元件布置在车桥两侧靠上位置，在保证悬架行程的同时降低车架安装面的高度，匹配横向稳定杆、推力杆的多连杆导向结构，既约束车桥的跳动轨迹，避免转向与制动过程中车桥出现不必要的位移，又能为转向传动机构留出足够的布置空间。转向系统采用循环球式转向机搭配分段式转向传动拉杆的布局，转向柱从驾驶区方向盘位置向下延伸，通过万向节调整传动角度，避开驾驶区下方的地板凸起结构，转向输出端通过摇臂、直拉杆连接到转向节臂，同时通过横拉杆实现两侧前轮的转向联动，保证转向时内外轮转角符合阿克曼几何特性，减少轮胎磨损。安装边界上，这套系统的空气弹簧上安装面匹配客车车架的前悬支座位置，中心距适配主流12米级低地板城市客车的前桥轮距要求，转向器安装支座集成在车架前段的加强结构上，所有拉杆的运动行程都经过校核，在悬架上下极限跳动、转向左右打满的工况下，不会出现杆件干涉、拉扯的问题，同时预留出制动管路、线束的布置空间，方便整车底盘的管线装配。整体结构在满足低地板车型低入口要求的前提下，平衡了承载能力、操控性能与平顺性，适配城市公交的日常运营需求。
