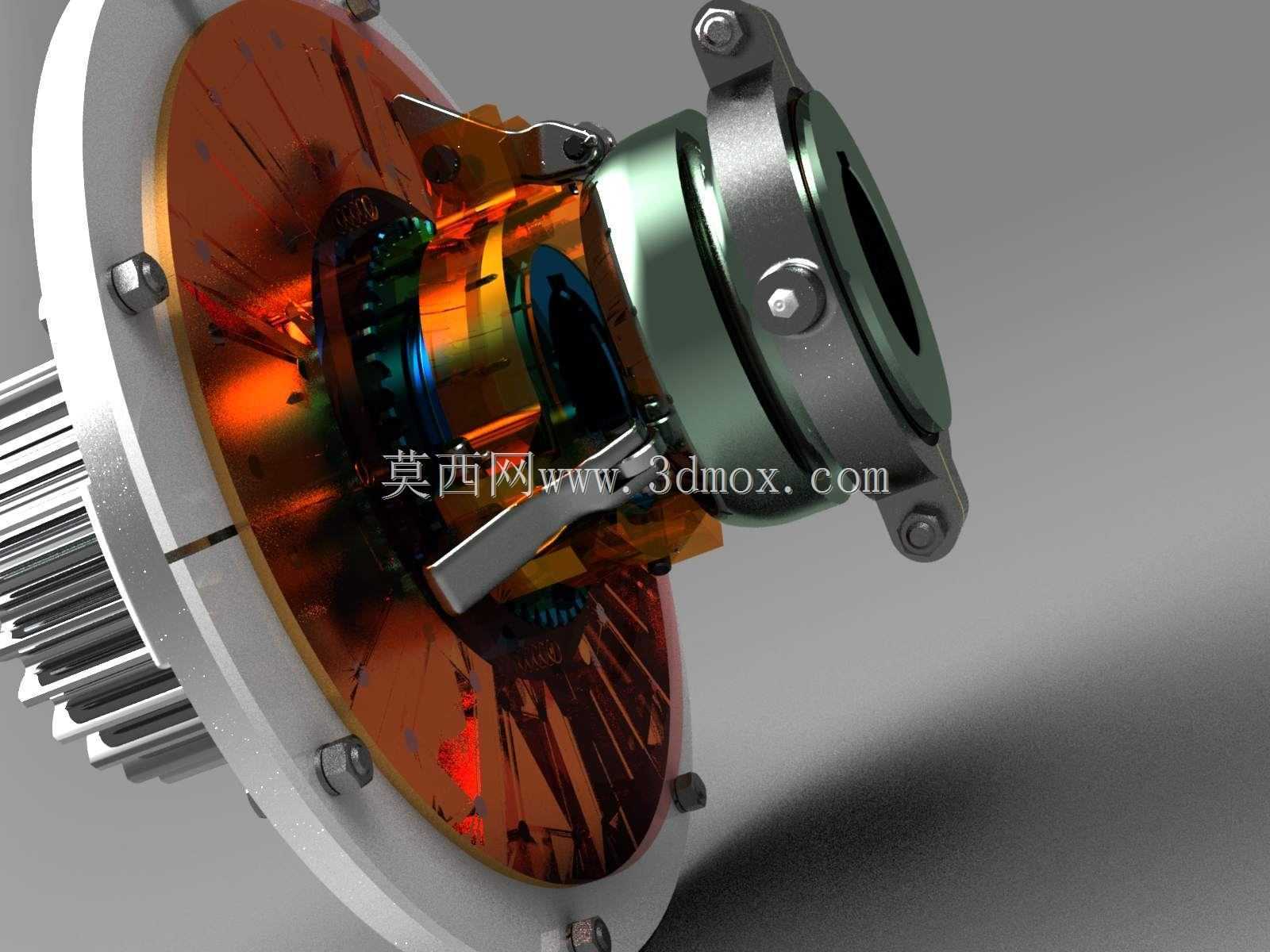

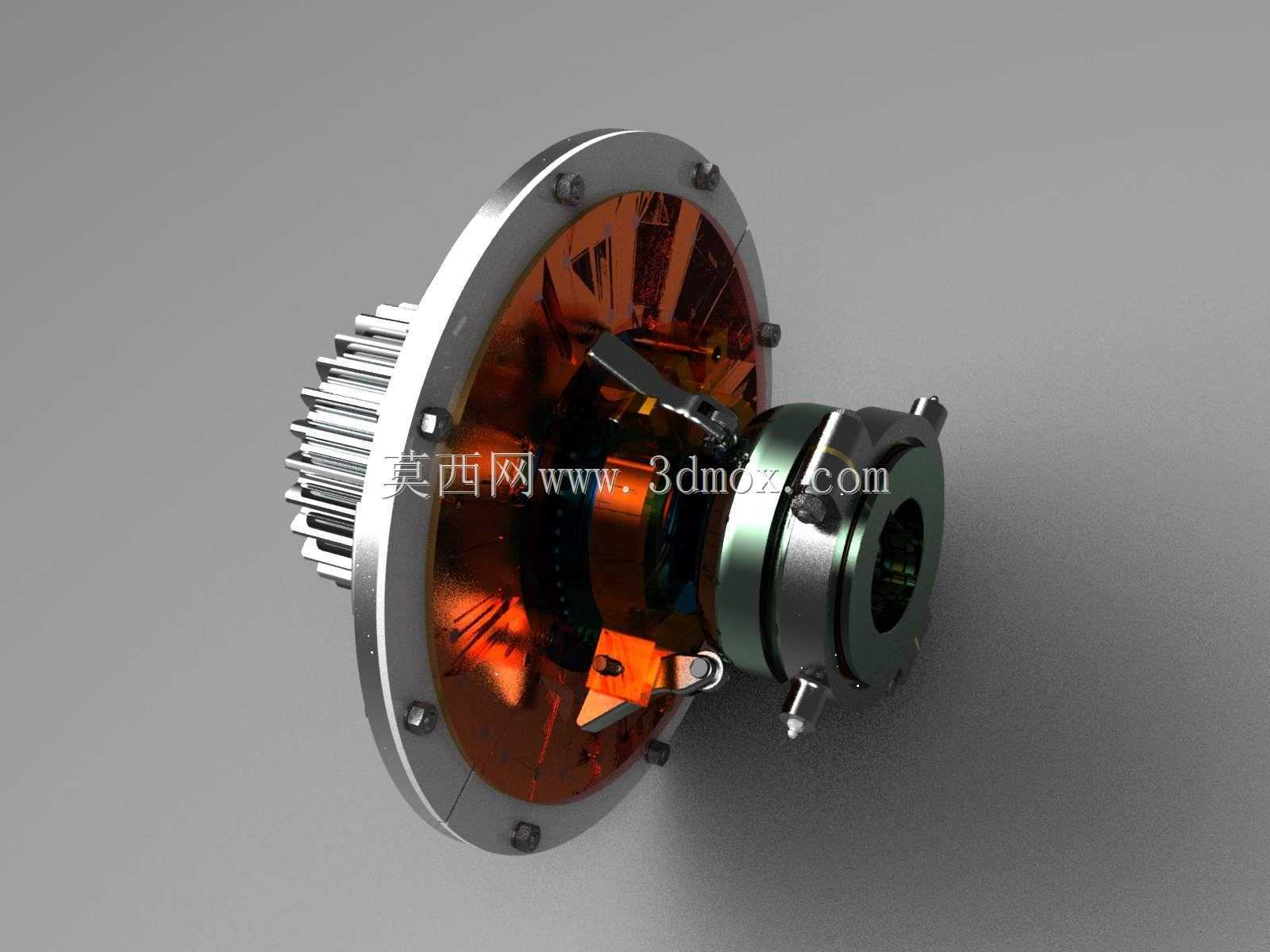

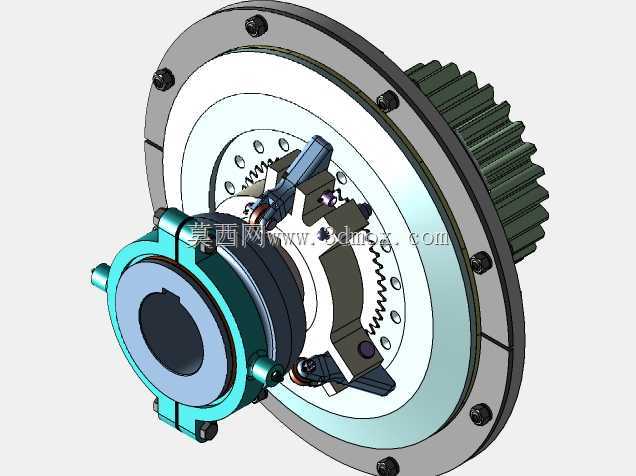

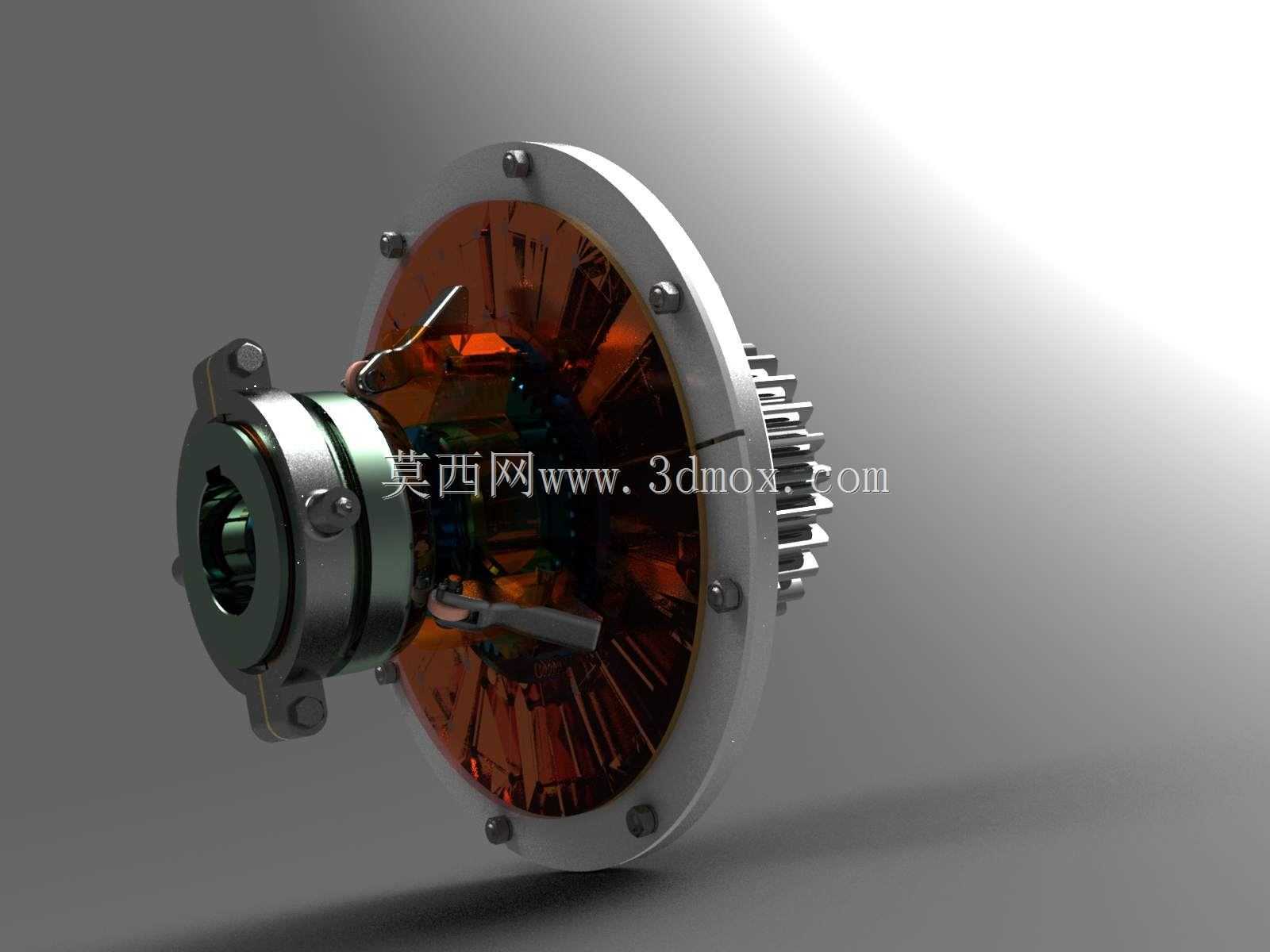

多片湿式盘式离合器摩擦传动结构

这款盘式离合器摩擦结构，主要应用在需要频繁切换动力通断、平滑传递大扭矩的传动场景中，覆盖工程机械行走系统、重载工业设备传动链、特种作业车辆动力端等多个领域，核心作用是在主动轴与从动轴之间实现动力的平稳接合与彻底分离，既可以在设备启动时缓冲动力冲击，避免传动链受瞬时载荷冲击出现打齿、轴件变形等问题，也能在换挡、过载工况下切断动力传递，保护后端传动部件不受损坏。

从功能特性来看，该结构采用多片摩擦副堆叠的设计思路，通过轴向压紧力让主动摩擦片与从动摩擦片之间产生足够的摩擦力矩，相比单片离合器结构，同等径向尺寸下能够传递更大的输出扭矩，接合过程中摩擦面接触均匀，动力传递的平顺性表现优异，不会出现明显的动力顿挫或接合冲击。摩擦组件外侧设置带散热鳍片的壳体结构，能够在摩擦片滑磨产生热量时快速将热量导出到外部环境，避免长时间半联动工况下摩擦片过热出现烧蚀、摩擦系数衰减的问题，延长摩擦组件的整体使用寿命。输入端集成的花键连接结构，能够和动力输出端的花键轴实现可靠配合，保证同轴度的同时传递大扭矩不出现打滑松脱，输出端的锁紧定位结构可以快速和从动侧传动部件完成对接，降低现场装配的调整难度。

设计过程中优先考虑了安装边界的适配性，整体采用同轴式布局，所有部件围绕中心传动轴轴线对称布置，径向最大尺寸控制在适配常规传动舱安装空间的范围内，轴向总长度预留了摩擦片磨损后的补偿行程，不需要频繁调整压紧机构的间隙就能保证压紧力稳定。壳体上的周向固定螺栓采用均匀分布设计，既保证壳体连接强度，也让整体受力更加均匀，避免单侧受力过大出现壳体变形。压紧机构的杠杆组件布局经过受力优化，只需要较小的操纵力就能产生足够的轴向压紧力，降低操纵机构的负载要求，同时分离行程设计合理，分离状态下摩擦片之间完全脱离接触，不会出现带排扭矩导致的从动件拖转问题，保证动力切断的彻底性。
