中型立式数控铣床结构设计方案

这款中型立式数控铣床主要面向中小型机械加工车间、模具制造工坊、职业院校实训基地等场景，可完成平面铣削、沟槽加工、复杂曲面成型、钻孔镗孔等多工序加工任务，适配中小型金属零件、模具型腔、工装夹具部件的精密加工需求，能够替代传统人工操作的普通铣床，大幅提升复杂零件的加工精度与生产效率，降低人工操作的误差风险。

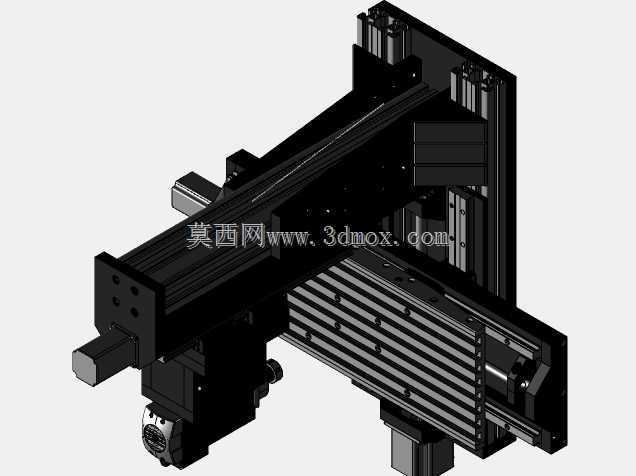

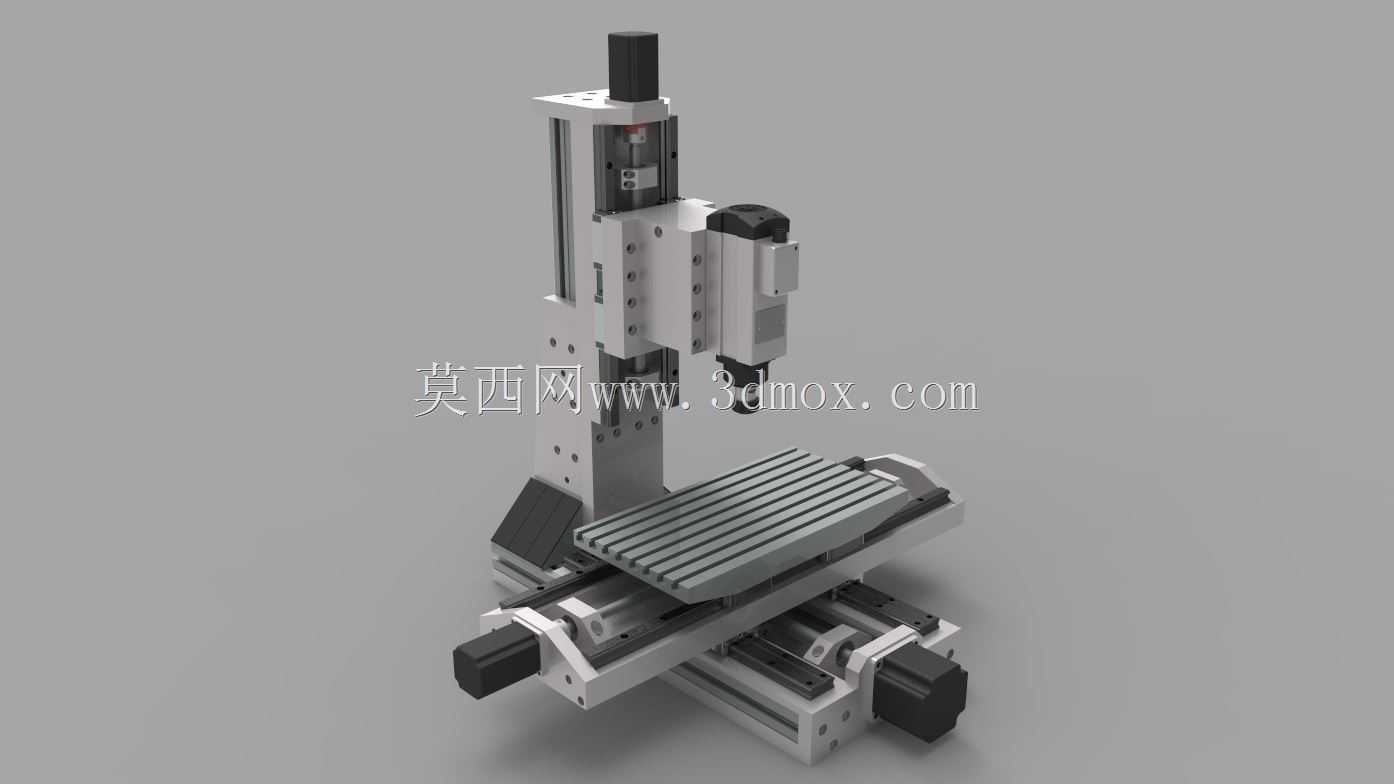

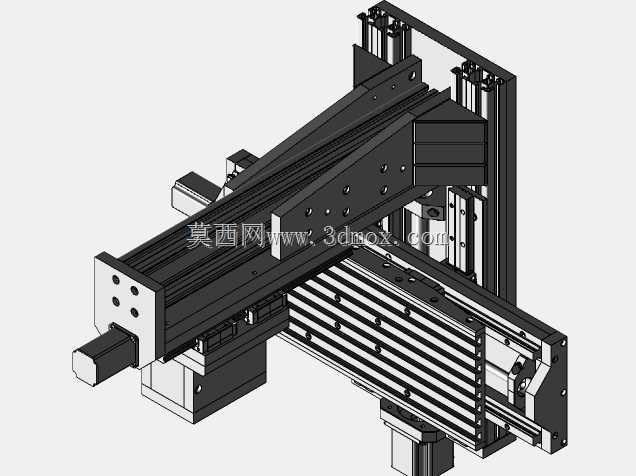

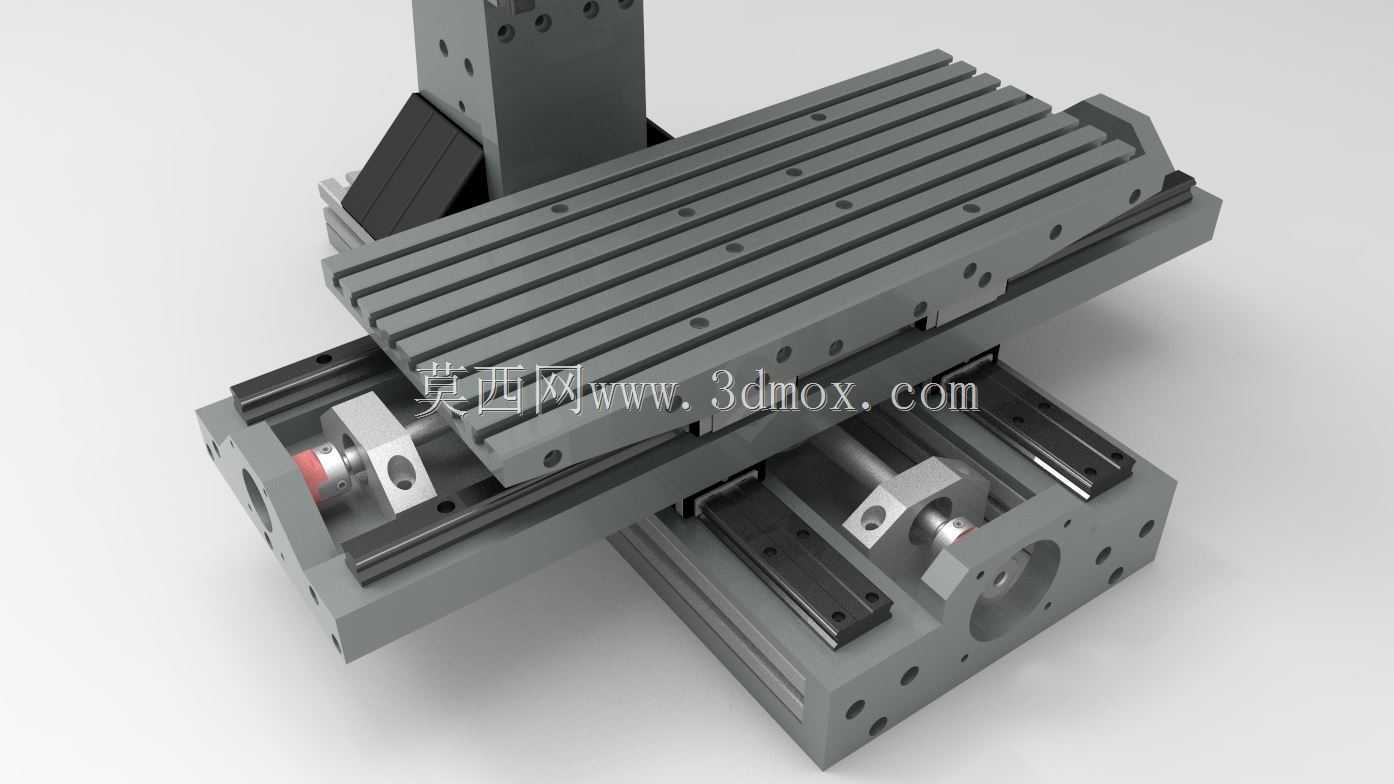

从功能特性来看，该设备采用经典的C型立式结构布局，主轴沿垂直方向布置，工作台可实现X、Y两个水平方向的进给运动，主轴箱沿立柱导轨完成Z向垂直进给，三个进给轴均配备独立的驱动单元，可实现三轴联动加工，能够满足绝大多数常规铣削加工的运动需求。设备的工作台采用带T型槽的铸铁平台设计，可通过配套压板直接装夹方形、圆形等不同外形的工件，适配通用夹具与专用夹具的安装，装夹稳固性强，可承受大切削量加工时的切削载荷。主轴单元采用高刚性主轴结构，可适配不同规格的铣刀、钻头、镗刀等切削刀具，能够满足不同材料、不同工艺的加工转速与扭矩需求。

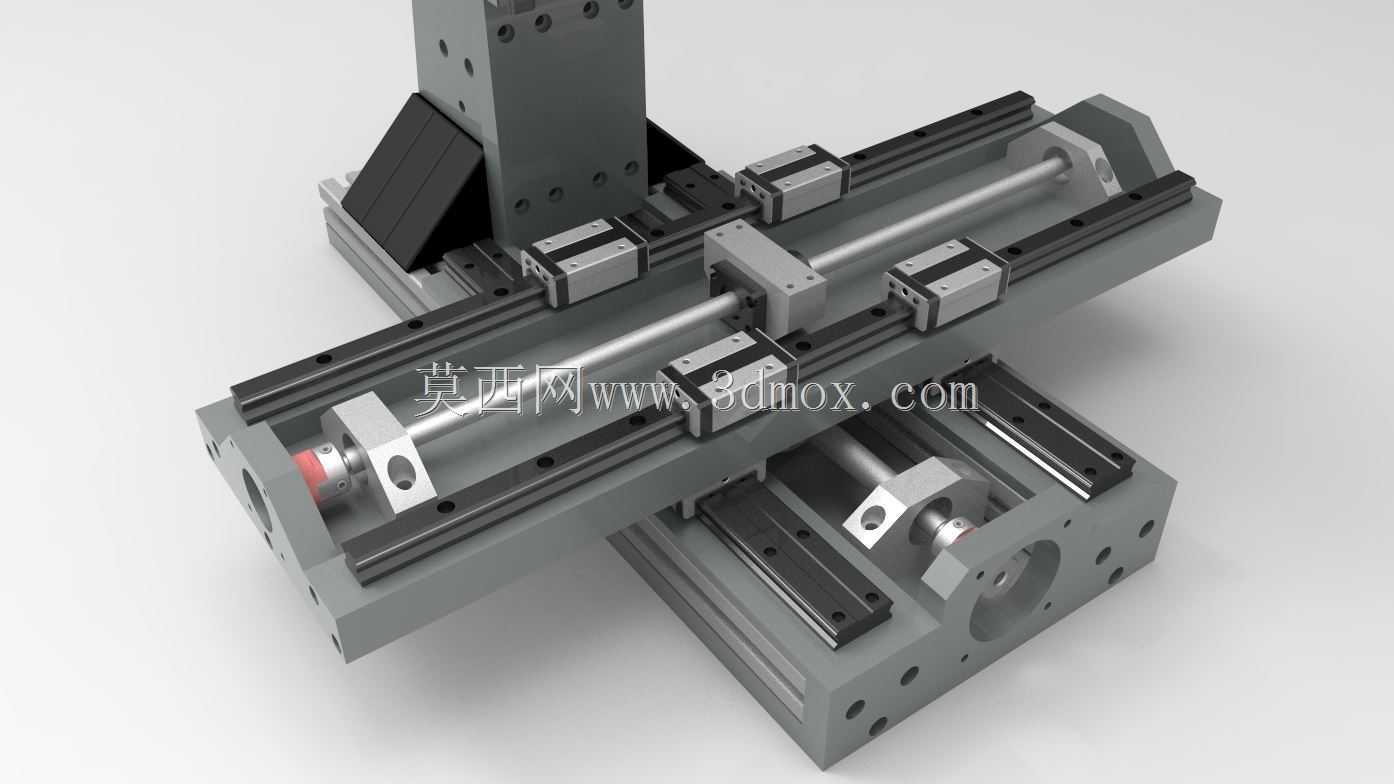

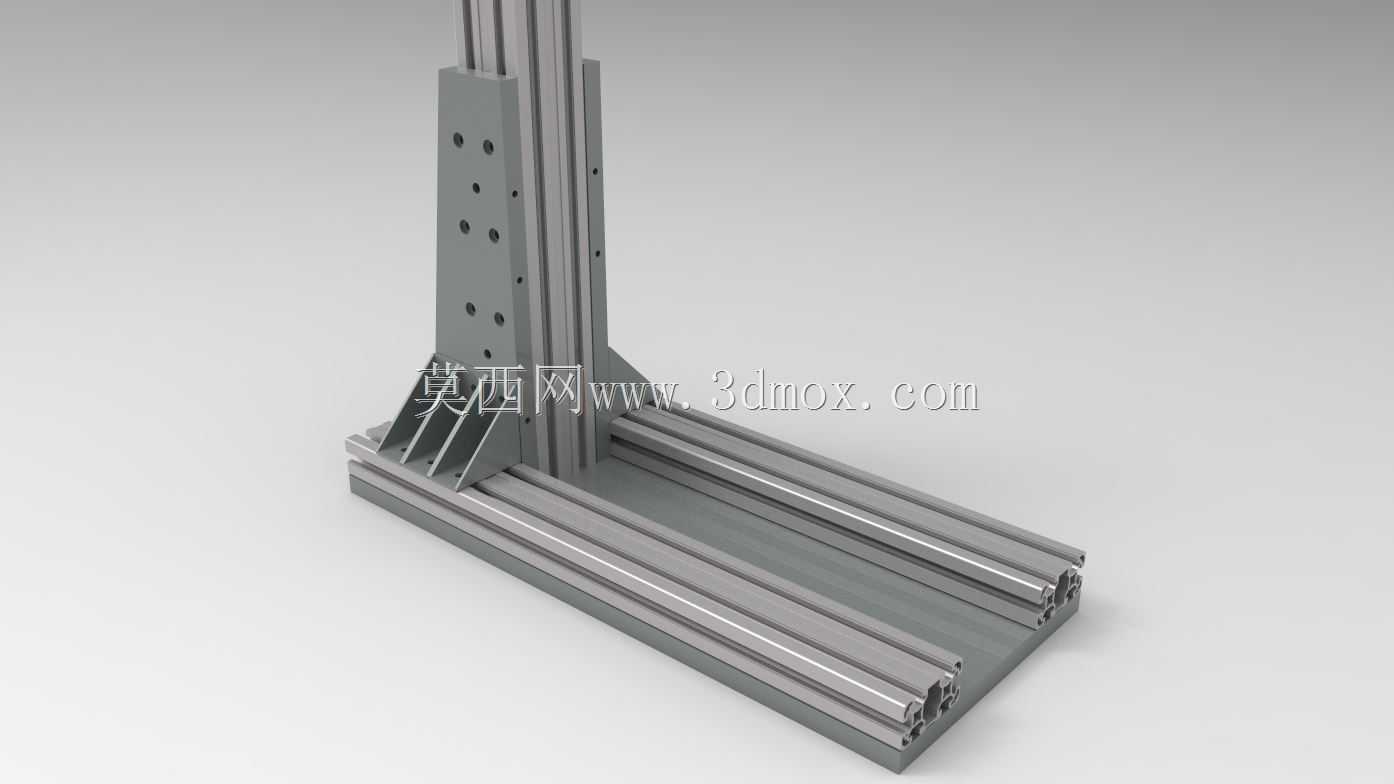

在设计思路上，该结构优先保障整机刚性与运动精度，床身、立柱、工作台等核心承载部件均采用厚实的铸铁材质设计，通过合理的筋板布局提升结构抗振性能，避免大切削量加工时出现结构颤振影响加工表面质量。导轨部分采用线性导轨搭配滑块的设计，兼顾运动顺滑度与承载能力，既能够保证高速进给时的运动平稳性，也能承受重载切削时的径向载荷。各进给轴的驱动单元布置在结构外侧，便于后期维护与易损件更换，同时预留了足够的管线排布空间，避免运动过程中出现管线干涉问题。

从安装边界与外形尺寸来看，该中型铣床的占地面积适配中小型车间的布局需求，不需要超大的安装空间，常规工业厂房的地面承重即可满足安装要求，设备安装时不需要额外制作特殊地基，只需保证安装地面水平度达标即可固定调试。设备的操作高度符合人体工程学设计，操作人员站在设备正面即可完成工件装夹、对刀、程序调试等常规操作，不需要额外垫高操作平台。整机的运动行程经过合理规划，既能够覆盖常见中小型零件的加工尺寸范围，也不会因为行程过大造成设备体积冗余、占地面积浪费，在加工能力与空间占用之间取得了较好的平衡，能够很好地适配中小批量柔性加工的生产需求。
