VLBJ-4座双发轻型商务喷气式飞机设计

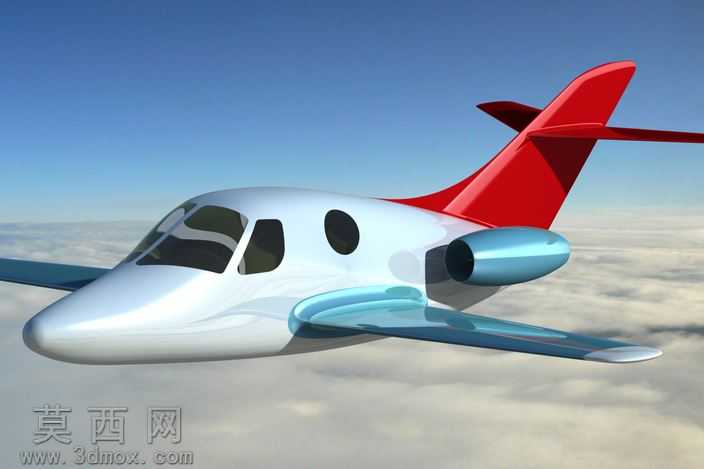

本作品为四座轻型商务喷气式飞机的三维数字化设计成果，建模阶段采用自顶向下的设计思路，首先完成整机气动外形的曲面构建：机身主体采用顺滑的流线型旋成体曲面，从机头雷达罩位置开始逐步过渡到乘员舱段，再平滑收窄至机尾发动机安装区域，全程保证曲面G2连续，避免飞行过程中产生不必要的气动阻力。乘员舱区域共设置四扇椭圆形舷窗，曲面与机身蒙皮完全贴合，无突出或凹陷的结构缝隙；机头驾驶舱风挡采用多块曲面玻璃拼接设计，精准还原真实公务机的视野角度与风挡安装倾角。机翼采用低单翼布局，翼型选用适合低速通航飞行的层流翼型，机翼前缘后掠角度经过优化，兼顾低速起降性能与高亚音速巡航效率，机翼与机身的衔接位置做了翼身融合过渡处理，降低干扰阻力；尾翼采用T型尾翼布局，水平尾翼安装在垂直尾翼顶端，避开发动机尾流的直接影响，垂直尾翼后缘设置方向舵结构，水平尾翼后缘设置升降舵结构，还原真实飞机的操纵面设计。动力系统为两台后置式涡喷发动机，发动机短舱采用半埋式设计安装在机身尾部两侧，短舱进气口做了圆滑的唇口设计，尾喷口收敛段曲面过渡自然，发动机外壳与机身蒙皮衔接处做了整流处理。渲染阶段为模型赋予了高还原度的材质：机身主体采用亮面珍珠白航空蒙皮材质，添加了细微的金属颗粒质感与清漆层反光效果，尾翼、发动机短舱、机翼前缘分别采用高饱和度的红色与亮蓝色金属漆材质，座舱玻璃采用半透明深色亚克力材质，添加了环境反射与轻微的折射效果，舷窗玻璃采用深色遮光材质，轮胎采用哑光黑色橡胶材质，起落架舱门采用与机身一致的白色蒙皮材质。场景搭建阶段将飞机模型放置在高空云层背景环境中，添加了柔和的天光与方向光模拟高空日照效果，调整阴影参数让模型光影过渡自然，最终呈现出飞机在空中巡航的真实视觉效果。结构设计上还原了四座轻型公务机的典型布局，机身内部预留了驾驶舱与四座乘员舱的空间位置，起落架采用前三点式可收放起落架设计，前起落架位于机头下方，主起落架位于机翼根部位置，所有结构比例均参考真实同级别轻型喷气式公务机的参数设置，保证整体造型协调合理，既符合航空设计的基本原理，也兼顾了外观的美观度与现代感。
