带安装支架的定向承重滚轮结构设计

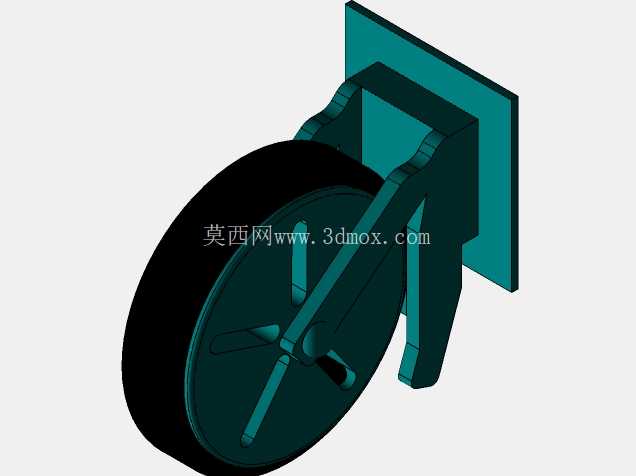

　　这款带安装支架的定向承重滚轮，是工业移动支撑场景中极为常见的功能部件，日常在轻型工装推车、小型移动设备机架、工位周转料架、可移动作业台等场景中都能见到它的应用，核心作用是为承载对象提供平稳的低摩擦移动能力，同时通过顶部安装板实现与承载主体的可靠连接，避免滚轮在移动过程中出现松脱、偏移的问题。从结构设计逻辑来看，整个部件分为顶部安装支架、轮体支撑臂、滚轮本体三个核心部分，顶部安装板采用平板式结构，预留了对应的安装孔位，安装时可以直接通过螺栓与设备底部的安装面锁紧，不需要额外设计转接结构，适配常规的方管、角钢焊接机架的安装尺寸，安装边界的设计充分考虑了现场装配的便利性，安装板的平面度公差控制在合理范围内，避免锁紧后出现支架变形导致滚轮转动卡滞的问题。

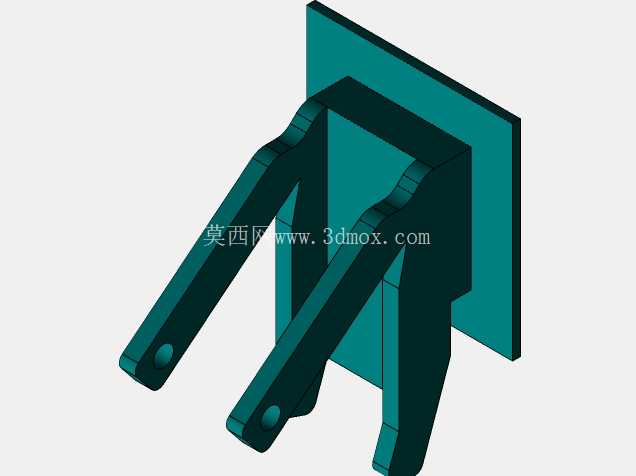

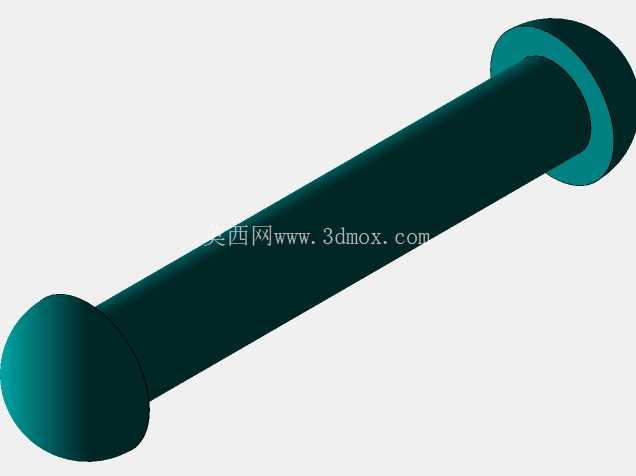

　　轮体支撑臂采用单侧悬臂式结构，从安装板下方延伸至滚轮中心位置，通过销轴与滚轮中心的轴承位连接，这种结构的优势在于轮体的拆装维护十分方便，当滚轮出现磨损需要更换时，只需要拆下中心销轴就可以完成轮体替换，不需要拆卸整个顶部安装支架，大幅降低后期维护的时间成本。滚轮本体采用轮芯加外圈的双层结构，轮芯部分为硬质结构提供足够的支撑刚性，外圈采用耐磨的柔性材质，移动过程中可以有效吸收地面微小的凹凸不平带来的振动，同时降低移动时产生的噪音，避免在车间环氧地坪上行走时留下压痕。

　　在实际选型应用中，这类定向轮通常搭配同规格的万向轮组合使用，定向轮布置在设备行进方向的后侧，万向轮布置在前侧，既可以保证直线行进时的方向稳定性，避免推行过程中出现走偏的问题，又可以通过前侧万向轮实现灵活转向，适配车间内狭窄通道的转向需求。设计过程中需要重点关注几个核心参数的匹配：首先是轮体直径与承载能力的匹配，轮径越大，越容易越过地面的小缝隙、台阶等障碍，推行时的阻力也越小，但对应的安装高度会增加，会抬高整个设备的重心，所以需要根据设备的整体高度、承载重量选择合适的轮径，平衡越障能力与重心稳定性；其次是支架的悬臂强度，需要根据额定承载重量校核支撑臂的抗弯强度，避免满载时支撑臂出现塑性变形，导致滚轮倾斜、转动不畅；另外滚轮中心的转动副需要预留合理的配合间隙，既要保证滚轮转动灵活无卡滞，又要避免间隙过大导致轮体晃动，推行时出现左右摆振的问题。

　　从安装尺寸来看，这款滚轮的安装高度控制在常规移动设备的适配范围内，顶部安装板的孔距符合行业通用的安装尺寸标准，可以直接替换同规格的现有滚轮产品，不需要对原有设备的安装面进行二次加工。在实际使用场景中，这类滚轮的适用地面包括环氧地坪、水泥地坪、瓷砖地面等常见的工业厂房地面，不适合在有尖锐金属碎屑、大量油污或者坑洼严重的地面长期使用，尖锐碎屑容易嵌入滚轮外圈造成轮体损伤，油污会加速外圈材质的老化，坑洼地面则会导致滚轮承受额外的冲击载荷，缩短使用寿命。结构设计时还考虑了受力的合理性，支撑臂与顶部安装板的连接位置做了加强过渡，避免应力集中导致连接位置断裂，滚轮的受力中心线与安装板的中心位置尽量重合，减少推行时产生的附加力矩，让螺栓连接副承受的载荷更均匀，避免长期使用后连接螺栓出现松动。
