手动杠杆式快速夹紧工装夹具结构

　　这套手动杠杆式快速夹紧工装，核心围绕一个可绕支点摆动的压臂与联动锁止机构展开，适用于小批量装配、焊接定位、检具工位以及轻型加工工序中的工件压紧。现场使用时，操作者向下扳动长压臂，压臂前端的红色压头随即压向工件表面，内部连杆在越过死点后形成机械自锁，即便手部松开，夹紧力也不会因振动或反向载荷而意外释放；需要卸料时反向抬起压臂即可快速张开，整个动作行程短、节拍快，比传统螺栓压板节省大量辅助时间。

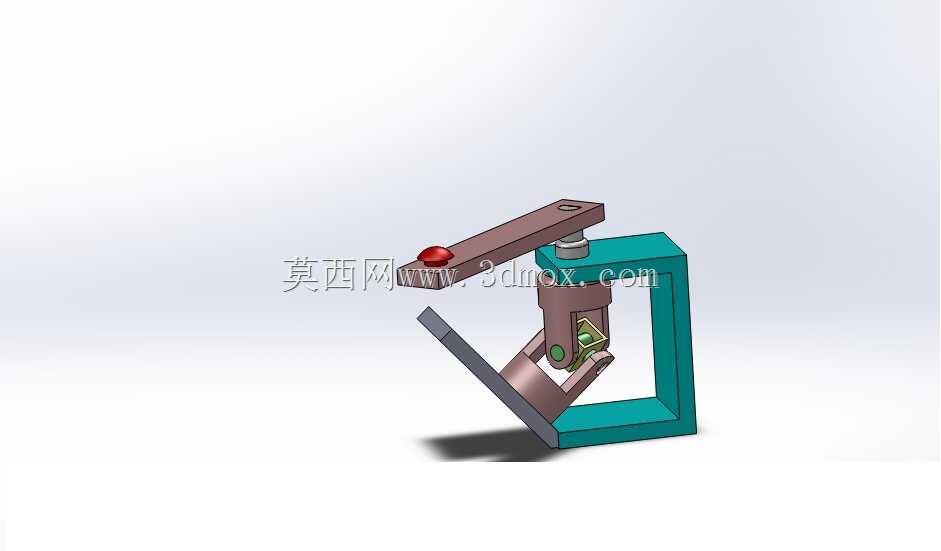

　　从结构布置看，C形立式支座承担主要承载与定位功能，底部水平边提供安装基准，竖直边容纳转轴与连杆，上部伸出端安装压臂铰接点，形成稳定的框式受力骨架。压臂采用长条形钢板构型，前段布置可调压头，后段与驱动连杆相连，力臂比例经过权衡：过长会降低刚性并增大操作空间，过短则需要更大的手动力，现有比例在压紧力、操作手感和结构紧凑度之间取得平衡。压头位置设计成可微调形式，以适应不同厚度工件，并避免压伤已加工表面。

　　联动部分采用多铰链连杆传递运动，连接板、销轴和衬套协同工作，把压臂的圆弧摆动转化为压头近似垂直的下压动作。机构在夹紧终了位置进入死点附近，连杆趋向共线，外载荷产生的反力主要由铰链和支座承受，而不是依赖操作者持续施力，这正是快速夹钳安全可靠的关键。销轴连接处需控制配合间隙，间隙过大会造成压臂晃动、压紧点漂移；间隙过小则在粉尘、焊渣环境中容易卡滞，因此建模时对孔轴配合、端面限位和润滑空间都应留出合理边界。

　　安装方面，C形支座底面可作为贴合基准，通过螺栓孔固定在工装底板、焊接平台或机床工作台上。三维布局时要重点核对压臂抬起后的最大开放高度、压头下压极限位置以及手柄摆动扫掠空间，防止取放工件时与相邻夹具、传感器或气路管线干涉。压头下方应预留定位块或仿形支撑，使夹紧力正对工件刚性区域，避免薄板悬空受压产生凹陷。对于塑料件、铝件等软质工件，可在压头端部更换聚氨酯垫，增大摩擦并保护表面。

　　建模过程中，支座适合采用焊接钢板或铸件思路处理，折弯与焊接件要关注焊缝可达性和焊后变形；连杆件则以薄板切割件为主，销轴孔保持同轴。装配验证时应做运动干涉检查，重点观察压臂从全开到位、自锁、释放三个状态下连杆角度变化，确认机构不会在中途顶住支座侧壁。工程图输出时，铰接孔、压头调节螺纹、安装孔位和关键外形高度需要明确标注，以便加工与现场装配。

　　这类夹具不依赖气源、电源，布置灵活，维护点集中在销轴和衬套，适合电子小件装配、塑胶件修边、钣金点焊、检具定位以及实验室试制工位。若纳入产线，还可在压臂上增加到位检测片，配合接近开关反馈夹紧状态；若工件批量增大，也可把手动驱动端改造为气缸或偏心凸轮驱动，但C形支座、压臂和压头的主体思路仍可沿用。
