仿鹏达4020规格离心鼓风机结构设计

　　这款4020规格的离心式鼓风机，在紧凑型电子设备、小型工业控制模组、桌面级运算终端的散热系统里应用极广，日常做结构选型时经常会碰到这类小尺寸鼓风部件的适配问题。和常见的轴流风扇不同，这类鼓风机采用侧出风的离心结构，能在有限的安装空间里提供更高的静压，应对带一定风阻的散热风道场景，比如带防尘滤网的密闭机箱、堆叠式散热鳍片模组、小型仪器的内部导风通路，都需要这类高静压的鼓风部件来保证气流能顺利穿过阻力区域，带走核心发热元件的累积热量。

　　从实际功能特性来看，这款4020鼓风机的核心作用是通过内置叶轮的高速旋转，将进风面的轴向气流导入蜗壳结构，在蜗壳的导流作用下将气流转向90度从侧方出风口送出，相比同尺寸轴流风扇，它的气流指向性更强，不会出现气流四散的情况，非常适合需要精准导风的局部散热场景。很多做小型工控机、迷你主机、便携检测仪器的结构工程师，在布局内部散热通路时，都会优先选用这类尺寸的鼓风机，因为它可以把风道设计成弯折形态，不用严格遵循轴流风扇直进直出的气流要求，给内部PCB板、元器件的布局留出更多调整空间。

　　做这款模型的结构设计时，首先要卡准的就是安装边界尺寸，4020的命名本身就对应了外形的基础规格，主体方形外廓的长宽尺寸控制在40毫米级，整体厚度为20毫米，这个尺寸是行业内通用的安装适配尺寸，做安装孔位设计时，要匹配常规的M2或者M2.5螺丝固定位，预留的安装耳位置要和市面通用款的孔位坐标对齐，保证模型导出后可以直接适配现有标准安装位，不用二次调整安装结构。蜗壳的型线设计是整个模型的核心，要兼顾气流效率和结构强度，蜗壳的内壁曲面要顺着叶轮旋转的气流方向做渐开线延展，不能出现突兀的折角，否则会在腔体内部形成紊流，增加风噪同时降低鼓风效率。叶轮部分的叶片采用前倾式设计，叶片的倾斜角度要匹配小尺寸高转速的运行特性，每一片叶片的曲面弧度都要做均匀阵列，保证旋转时的动平衡，避免运行时出现异常振动。

　　设计过程中还要考虑实际装配的干涉问题，比如顶部的接线插座位置，要突出蜗壳上表面一定高度，但不能超出整体安装的高度边界，避免和设备外壳或者上层元器件产生干涉；侧方的出风口要做平直的导流边，方便对接后续的导风罩或者风道结构，出风口的截面尺寸要和蜗壳内部的气流出口完全匹配，不能出现截面突变导致的风损。进风面的防护圈结构要和叶轮保持安全间隙，既不能距离太远导致气流回流，也不能距离太近在叶轮高速旋转时出现擦碰，这个间隙值一般控制在0.3到0.5毫米之间，既满足安全运行要求，也能保证进气效率。

　　在实际设备选型适配时，还要注意这款鼓风机的出风方向，模型里的出风口位于蜗壳的切向位置，布局设备内部结构时要把发热元件布置在出风方向的气流路径上，让送出的气流直接冲刷发热表面，提升散热效率。如果是做密闭设备的散热设计，还要配合鼓风机的进出风位置设计对应的防尘网安装位，进风面的防尘网要覆盖整个进风区域，避免灰尘进入蜗壳内部附着在叶轮上，长期运行后导致叶轮动平衡失效，产生噪音和振动问题。另外安装固定时，最好在安装耳和设备安装面之间添加薄型减震垫，吸收叶轮高速旋转产生的微小振动，避免振动传递到设备外壳上产生共振噪音，这也是实际结构设计里很容易被忽略的细节。

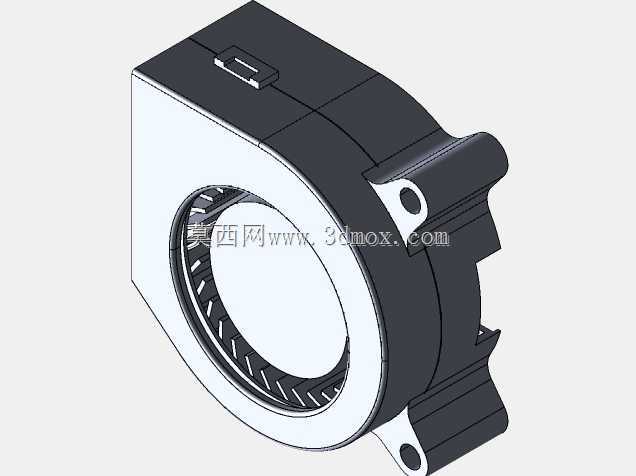

　　从建模的细节还原度来看，这款模型把实际产品的卡扣结构、安装耳的加强筋、接线座的卡槽都做了还原，这些细节在做整机装配干涉检查时非常重要，很多新手建模时会忽略这些小的凸起结构，导致实际装配时出现零件干涉，不得不重新修改模具或者结构件，耽误项目进度。比如蜗壳侧面的合模卡扣位置，虽然尺寸很小，但如果在整机布局时刚好有其他结构件贴在这个位置，就会导致鼓风机无法顺利安装到位，这类细节的还原能让三维模型在实际设计工作里真正发挥作用，而不是仅仅做外观展示使用。
