通讯设备长条冲压连接钣金支架

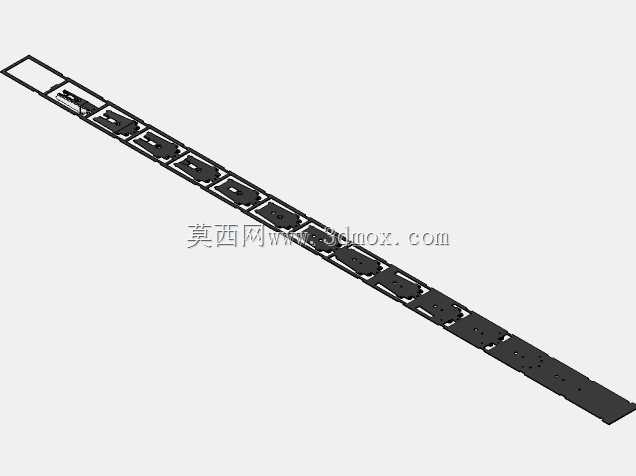

　　该钣金支架采用连续长条式排布设计，整体为薄金属板材经冲压、折弯成型的一体化结构，沿长度方向依次设置多组功能安装位，相邻工位之间通过窄连接筋相连，属于典型的通讯终端内部连接固定类钣金构件，适配量产冲压连排加工工艺，可在级进模上一次性完成冲裁、折弯、局部成型工序，加工完成后再沿预设断筋位置拆分得到单个独立支架零件，大幅提升批量生产的加工效率与零件一致性。

　　从实际装配场景来看，这类长条形连排钣金支架多用于通讯手持设备、便携数据终端或者内置通讯模块的电子设备内部，承担内部电路板、屏蔽罩、接口组件的定位支撑与接地导通作用。支架上分布的多组异形开孔、定位凸台与折弯卡扣，分别对应不同元器件的安装避让与固定需求：部分镂空区域用于避让电路板上高度突出的芯片、连接器，避免装配时发生硬干涉；边缘翻折的折弯边一方面提升薄钣金自身的结构刚性，减少长条形零件在搬运、装配过程中发生翘曲变形的概率，另一方面可作为贴靠屏蔽泡棉、导电布的安装基准面，保障整机电磁屏蔽性能的连续性。

　　结构设计阶段优先遵循冲压工艺可行性原则，所有折弯位置均预留了与板材厚度匹配的最小折弯半径，折弯线与板材冲裁边缘保留足够的搭边距离，避免冲压过程中出现材料撕裂、折弯回弹超差的问题。连排排布的工位间距经过统一校准，每个单支架的外轮廓、孔位特征完全一致，连接筋的宽度设置兼顾料带输送过程中的结构强度与后续拆分的便利性，既不会在级进模步进送料时发生料带拉扯变形，也能在成品拆分时轻松断裂，且断口位置隐藏在零件非装配面，不会影响后续整机装配的外观与配合精度。

　　安装边界层面，单个支架拆分后整体为狭长薄型结构，厚度方向尺寸极小，适配电子设备内部紧凑的堆叠空间，零件上的定位孔与设备壳体内部的定位柱一一对应，装配时可快速完成预定位，后续通过螺丝紧固或者卡扣卡合即可完成固定。支架表面预留的多个接地接触点位，在装配后可与电路板的接地层、金属壳体紧密贴合，形成连续的导电通路，既能够固定内部元器件，也可起到电磁屏蔽、静电导出的作用，避免通讯信号受到内部电路串扰或者外界静电冲击。

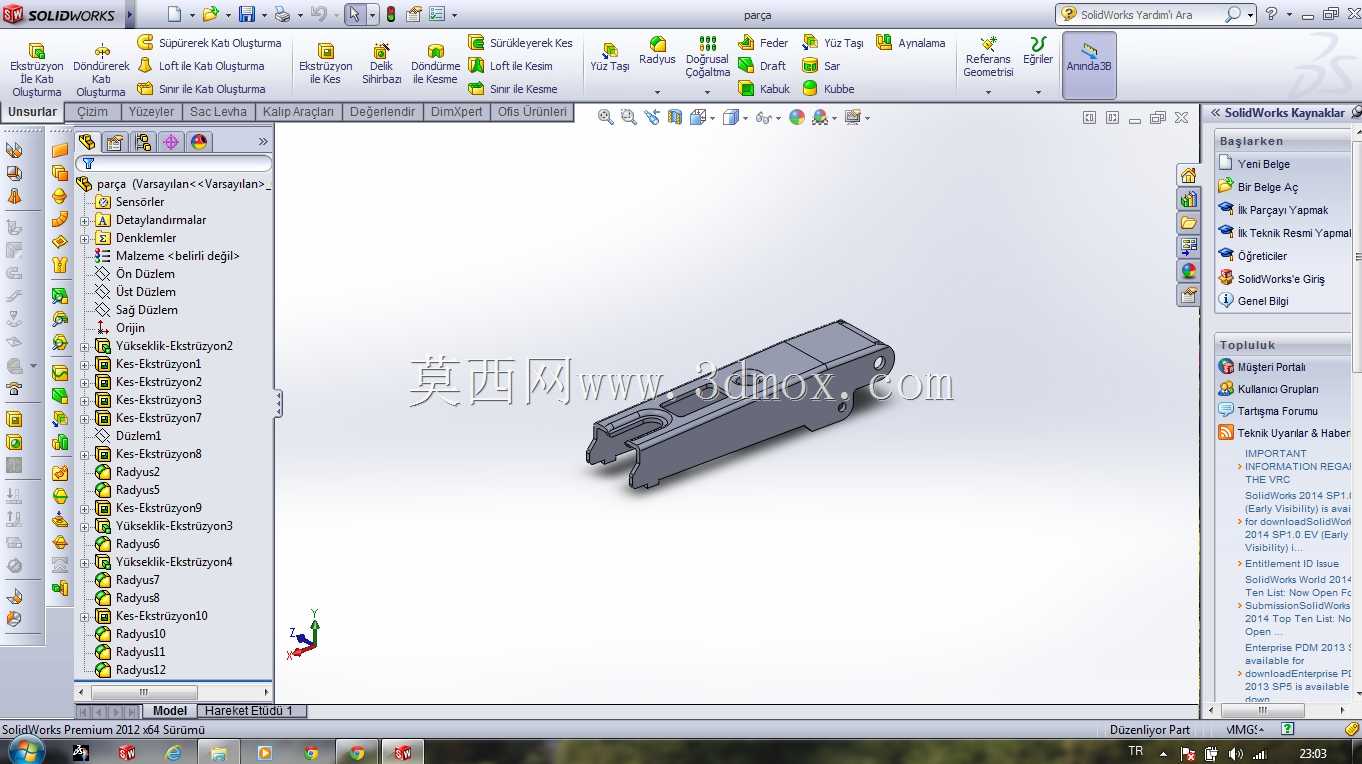

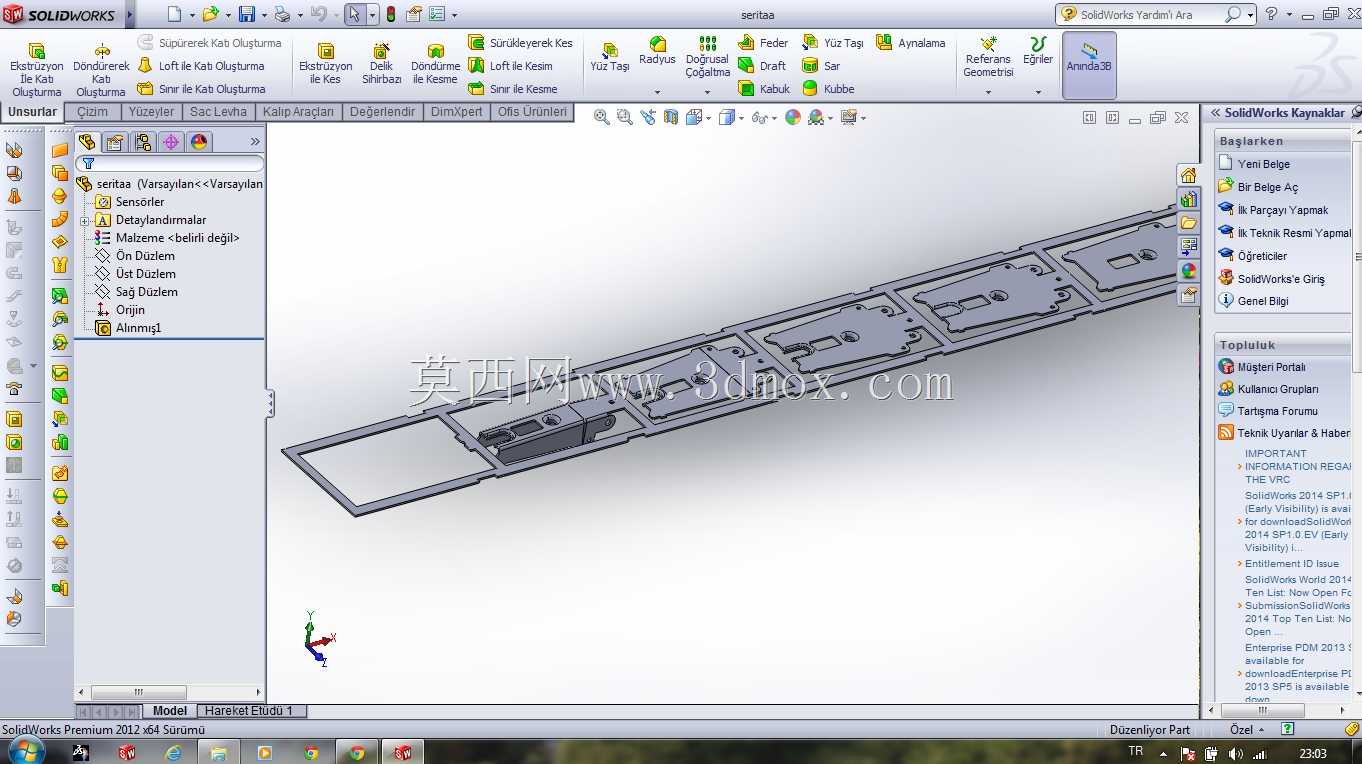

　　建模过程中完整还原了钣金的折弯系数、冲裁缺口、局部压筋特征，连排料带的首尾端还预留了级进模送料所需的工艺定位孔，还原了实际量产工装的完整料带形态，结构设计人员可直接参考该模型调整钣金件的孔位布局、折弯高度，工艺人员也可基于该结构评估级进模的工位排布、冲头受力分布，提前预判冲压过程中可能出现的材料变形、送料偏移等问题，缩短通讯类钣金配件的开发验证周期。
