梅卡尼兹马通讯夹持固定支架结构

　　该结构面向通讯终端在杆体、立柱或设备侧边上的临时及长期固定需求，整体由竖向承载杆、上下套筒式夹持座、中部环抱锁紧件以及侧置安装背板组成。实际使用中，背板可贴合对讲机、信号模块、便携通讯终端或小型控制盒的侧面，中部环抱件绕杆体形成约束，上下套筒承担轴向定位与抗倾覆作用，使被固定设备在巡检、车载、工位旁或临时布点场景下保持稳定朝向。

　　从受力路径看，设备重量先经背板传递到中部连接块，再由环抱锁紧件分散到圆杆表面；上下套筒并不只是装饰段，它们扩大了杆体接触范围，能够降低单点夹紧带来的局部压痕，也能抑制设备绕杆转动。杆径变化或安装位置调整时，可通过松开中部锁紧结构，使整套组件沿杆体滑动，到位后再重新抱紧；这种布置比单侧螺钉压板更适合频繁拆装的通讯工具，因为受力中心尽量靠近杆轴线，背板外伸端产生的弯矩被上下两处接触共同承担。

　　建模时需要重点处理几个配合边界。其一，套筒内孔与圆杆之间应保留合理间隙，间隙过小会造成装配卡滞，尤其在喷涂、氧化或杆件存在公差波动时更明显；间隙过大则会让支架在振动环境中出现晃动。其二，中部环抱件的开口量、锁紧行程与杆径公差要联动校核，既要保证最小杆径下仍有足够夹紧力，也要避免最大杆径时锁紧件无法闭合。其三，背板与连接块之间的转折区域属于应力集中位置，圆角、加强筋或局部加厚应根据设备重量和振动等级设置，不能只按外观直角处理。

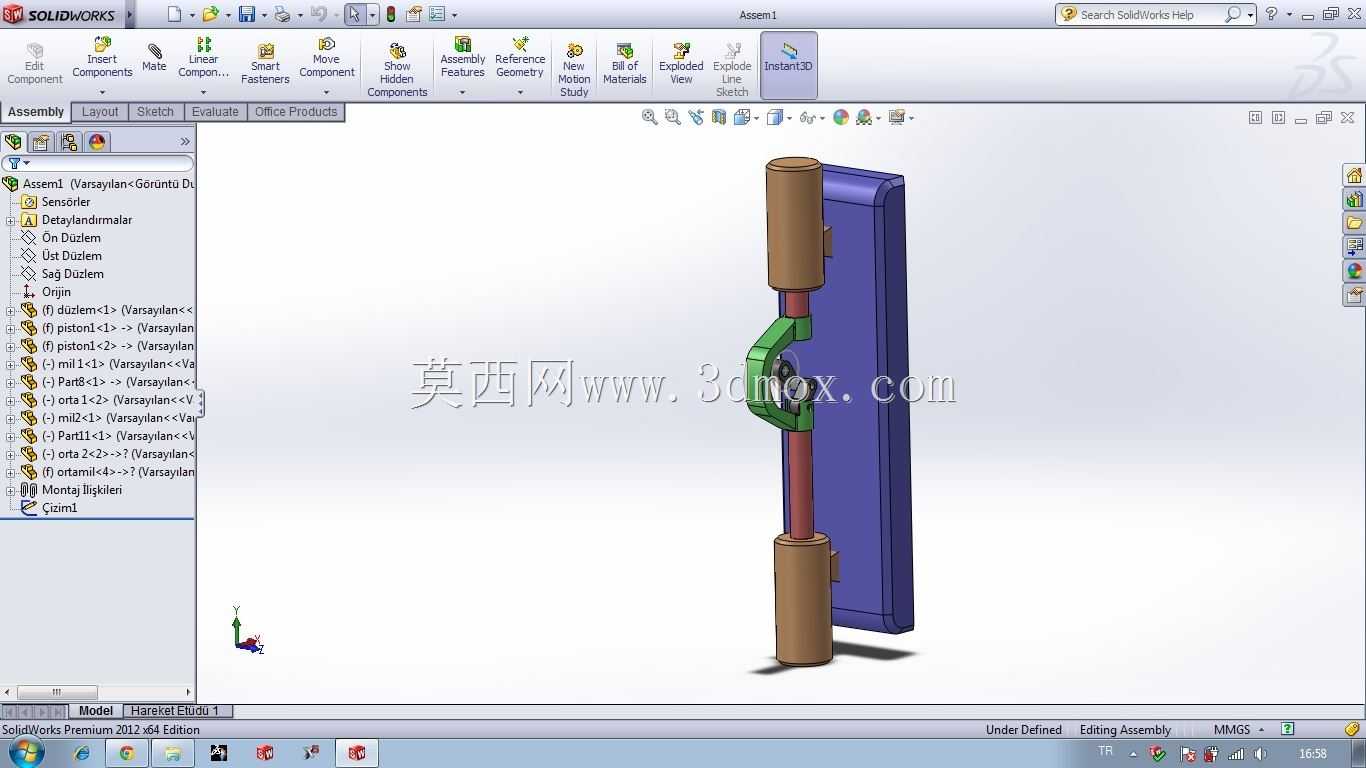

　　外形上，竖向杆件贯穿上下套筒，形成清晰的主承载方向；中部绿色环抱件位于杆件与背板之间，是装配和操作的核心区域；蓝色背板提供平整安装面，便于通过螺钉、卡扣或绑带与通讯终端连接。背板的长宽边界决定了可适配设备的侧面尺寸，设计时应让连接孔位避开设备内部电池、天线和按键区域，同时保证背板边缘不遮挡接口。若用于车载或移动机架，背板高度不宜过大，否则会增加迎风面和惯性力矩；若用于固定工位，则可适当增加背板面积，以提高连接刚度。

　　安装边界方面，圆杆轴线与背板平面基本平行，设备侧向伸出距离由中部连接块厚度决定。外伸距离越大，操作和取放越方便，但振动时弯矩也越明显，因此在颠簸场景下应缩短连接块，或将背板进一步贴近杆体。上下套筒的间距同样影响稳定性：间距增大可提高抗摆能力，但会占用更多杆段空间；间距过小则组件容易绕中部夹紧点轻微转动。工程布置中可根据杆体可用长度，在避开相邻线缆、夹具和操作按钮的前提下，将两套筒拉开到合适距离。

　　该类支架的价值在于把通讯工具从手持状态转变为可定位、可观察、可快速取用的固定状态。结构没有复杂传动，核心在于夹紧可靠性、装配公差和安装姿态控制。三维建模过程中，应分别建立杆体、套筒、环抱件、锁紧件和背板的独立实体，保留装配关系，便于后续检查干涉、调整开口角度、替换背板孔位，并针对不同杆径衍生系列化规格。对于需要长期暴露在户外或移动设备上的版本，还可在套筒与环抱件内侧增加防滑垫或弹性衬层，以提高摩擦阻尼并保护杆体表面。
