大口径高压法兰连接闸阀剖面结构设计

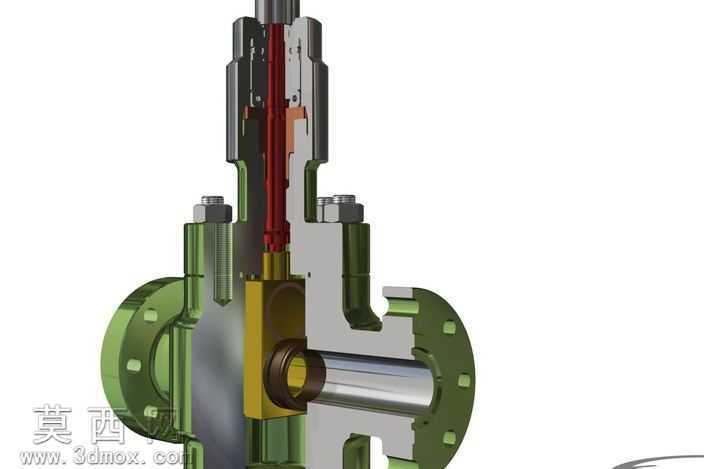

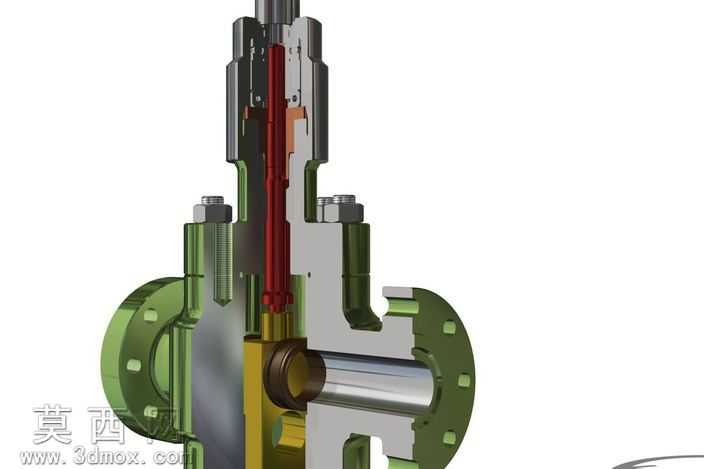

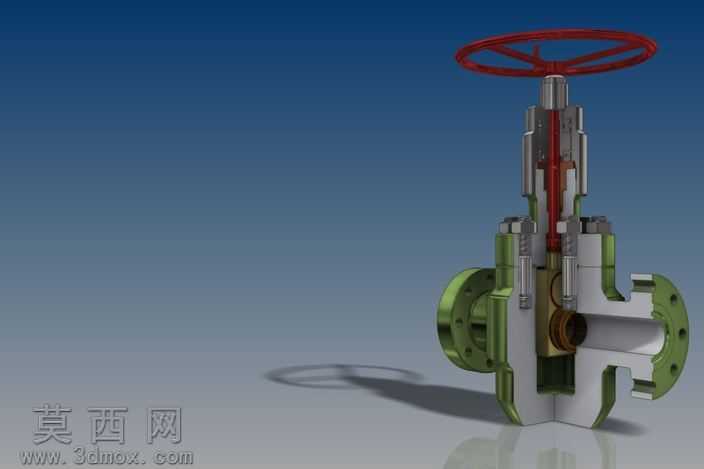

该作品为6英寸规格大口径高压闸阀的三维剖面展示模型，建模阶段采用自顶向下的装配设计思路，先完成整体管路通径、压力等级对应的核心参数匹配，再逐一拆分构建各功能部件。首先搭建阀体主体结构，针对高压工况的承压需求，对阀体法兰连接端做了加厚壁厚设计，法兰盘上的螺栓孔按照对应压力等级的标准排布做圆周阵列，保证安装时的密封承压性能；阀体内腔做平滑流道过渡处理，减少介质流通时的阻力损耗，同时针对闸板的升降行程预留足够的内腔空间，避免闸板升降过程中出现卡滞。其次构建闸板与阀杆组件，闸板采用楔式密封结构，密封面做贴合角度的精准匹配，保证阀门关闭时的零泄漏性能；阀杆与闸板采用T型槽连接结构，既可以传递升降的轴向力，又能预留微小的角度补偿量，抵消加工装配带来的误差；阀杆上部设置梯形传动螺纹，与阀盖内的阀杆螺母配合，将手轮的旋转运动转化为闸板的直线升降运动。手轮部分采用轮辐式结构设计，外圈做防滑纹理处理，符合人工操作的施力习惯。阀盖与阀体的连接部位设置密封垫片安装槽，填料函部位设计了多级填料密封结构，搭配填料压盖，可在高压工况下防止介质沿阀杆处泄漏。为了清晰展示内部结构，模型采用半剖视的展示方式，对不同部件赋予差异化的材质表现：阀体、阀盖等承压铸件赋予军绿色金属漆材质，模拟铸钢件的表面质感；阀杆、闸板等运动部件赋予抛光不锈钢材质，体现金属加工面的光洁度；手轮赋予红色哑光树脂材质，区分操作部件；密封填料、垫片等非金属部件赋予深色橡胶材质，清晰区分不同功能的零件。渲染阶段采用工作室渐变背景，搭配柔和的三点布光，既突出金属部件的质感，又能清晰展现内部的装配关系与介质流通路径，剖面剖切位置经过精心选择，完整呈现了从法兰入口、阀腔、闸板密封面到法兰出口的完整流道，以及手轮、阀杆、闸板的传动链路，可直观展示高压闸阀的工作原理与结构组成，适合用于产品演示、技术培训、方案汇报等场景，帮助观看者快速理解大口径高压闸阀的内部构造与工作逻辑。
