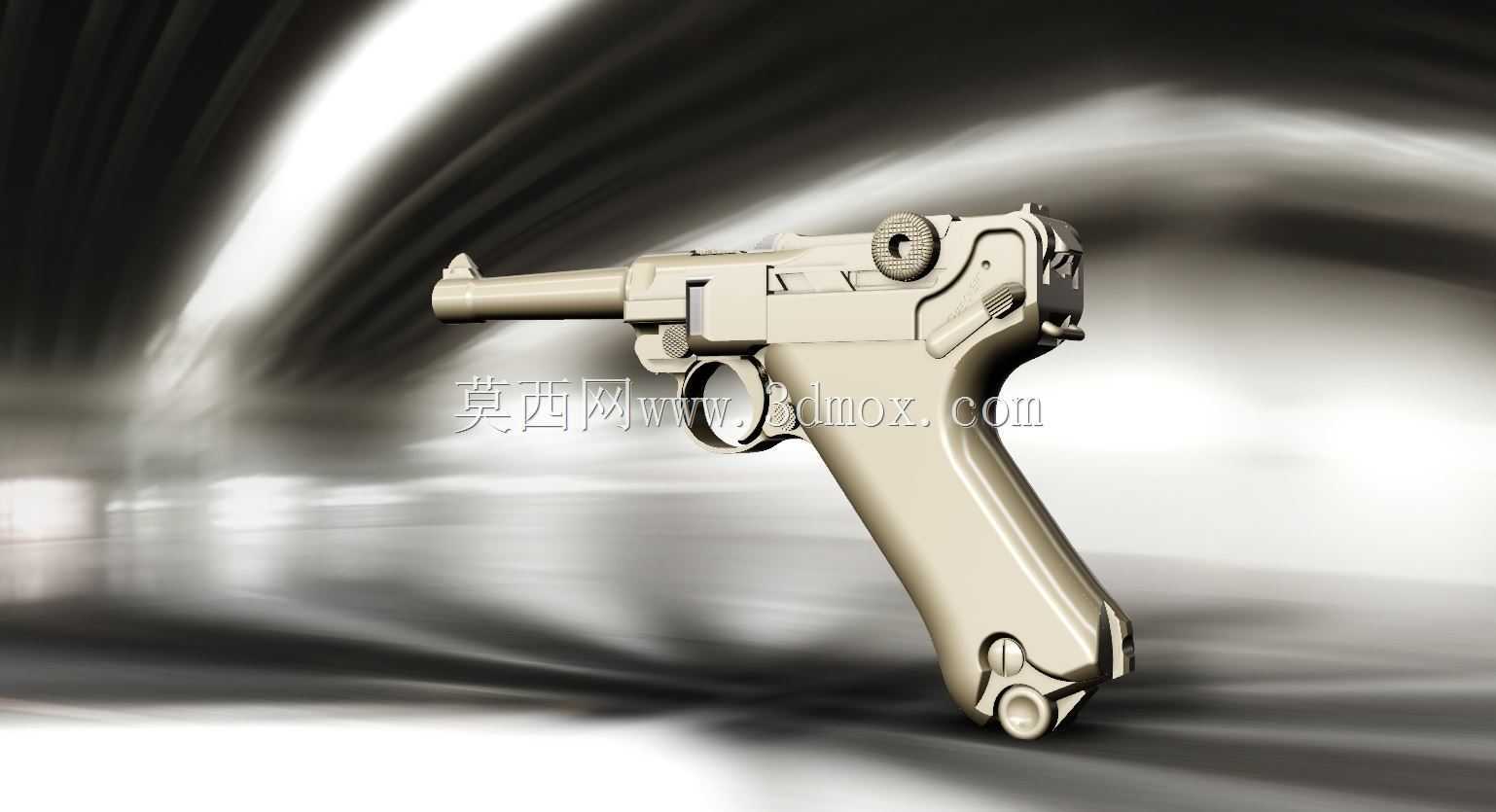

卢格P08手枪高精度三维复刻结构

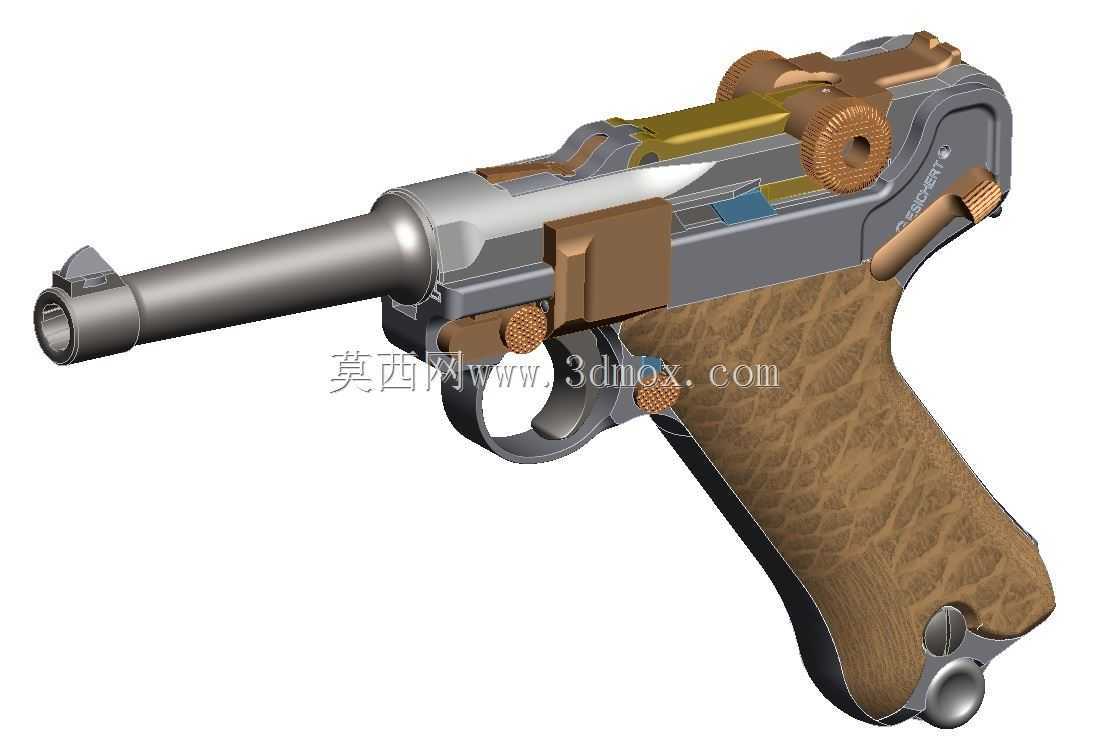

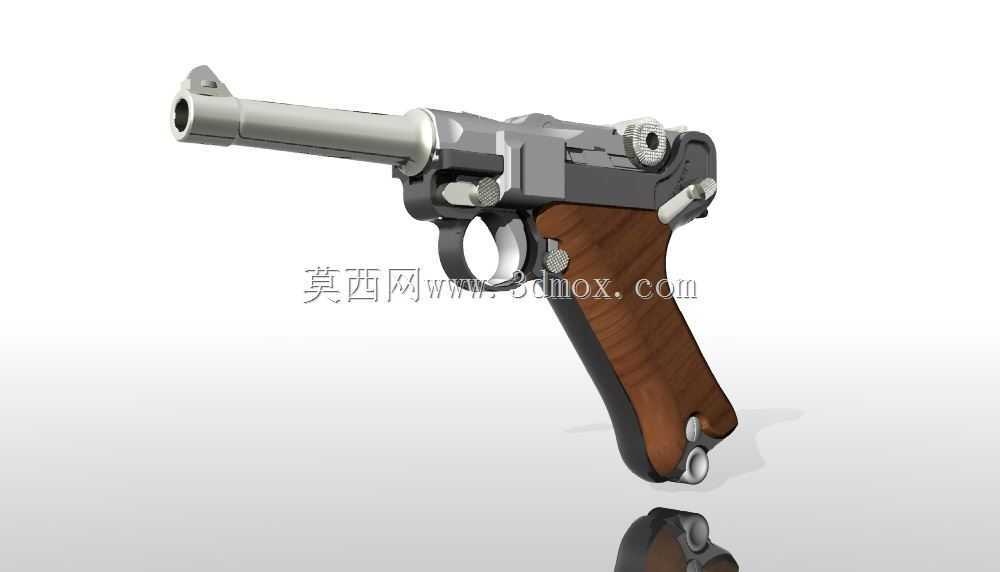

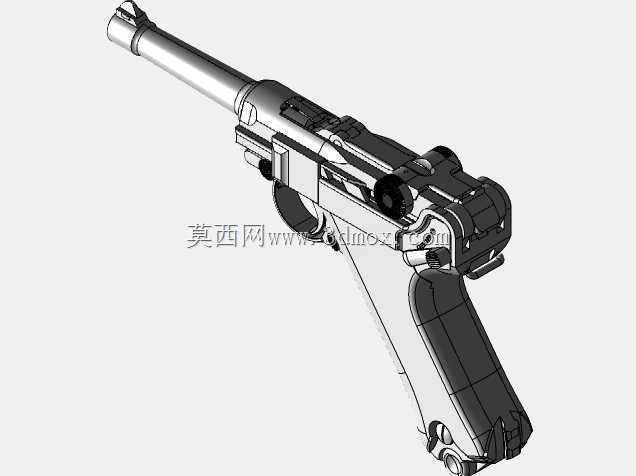

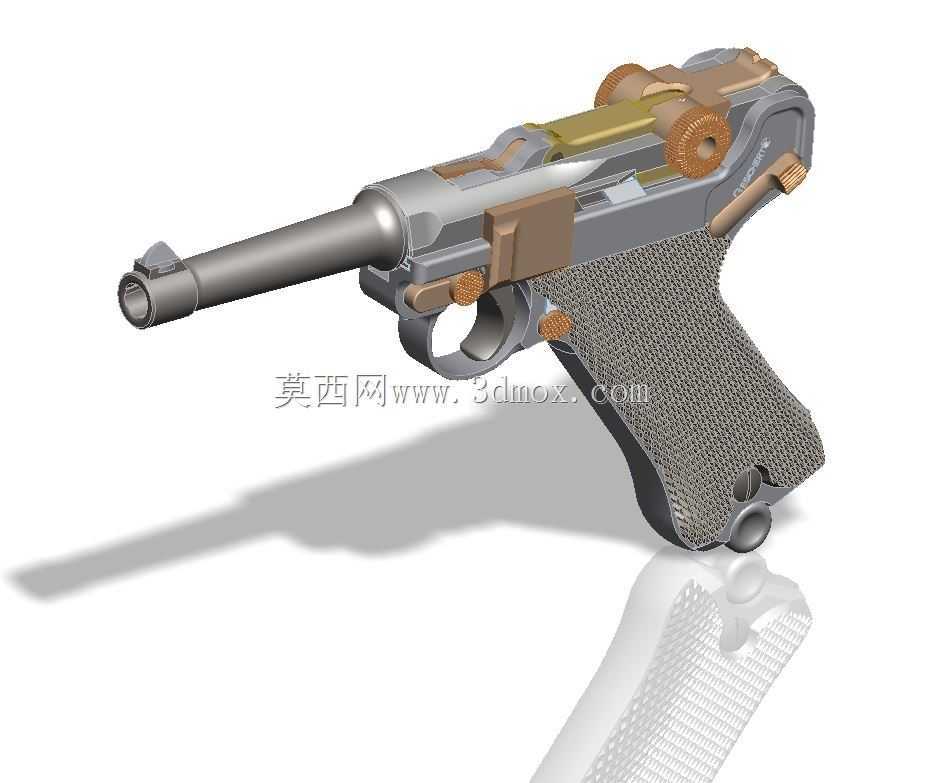

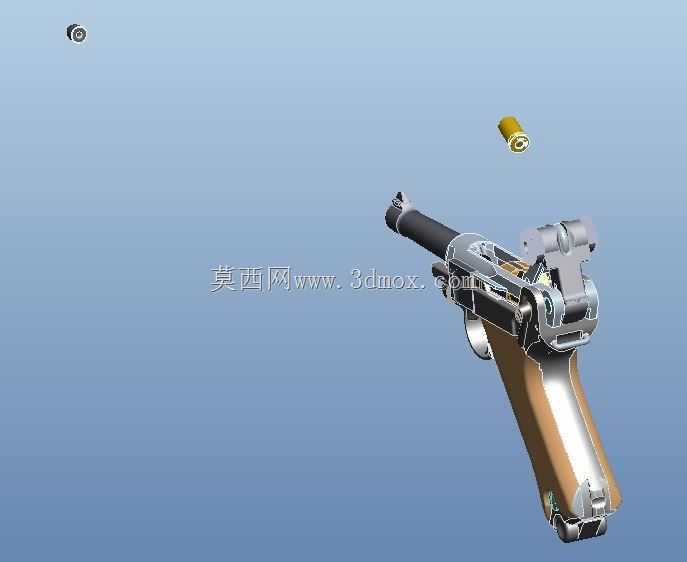

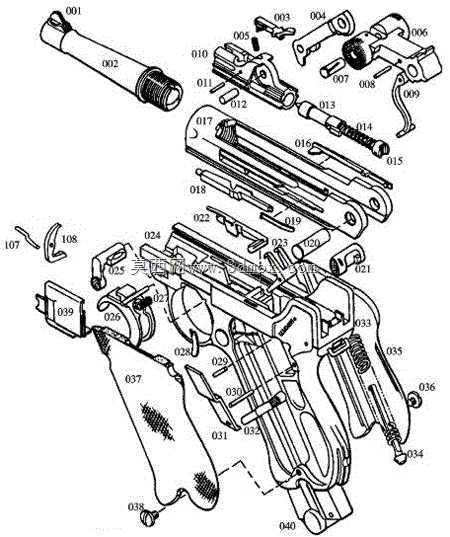

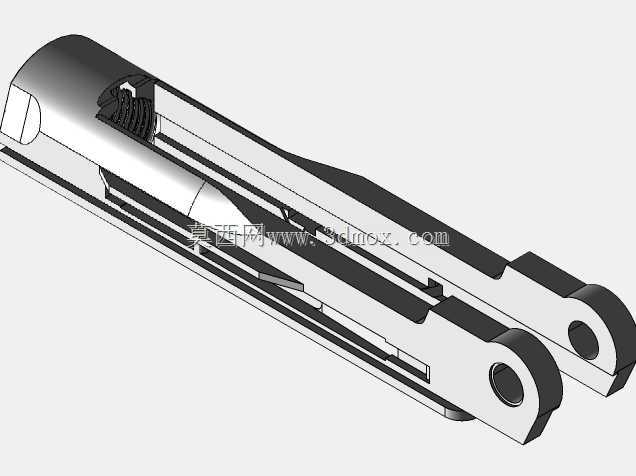

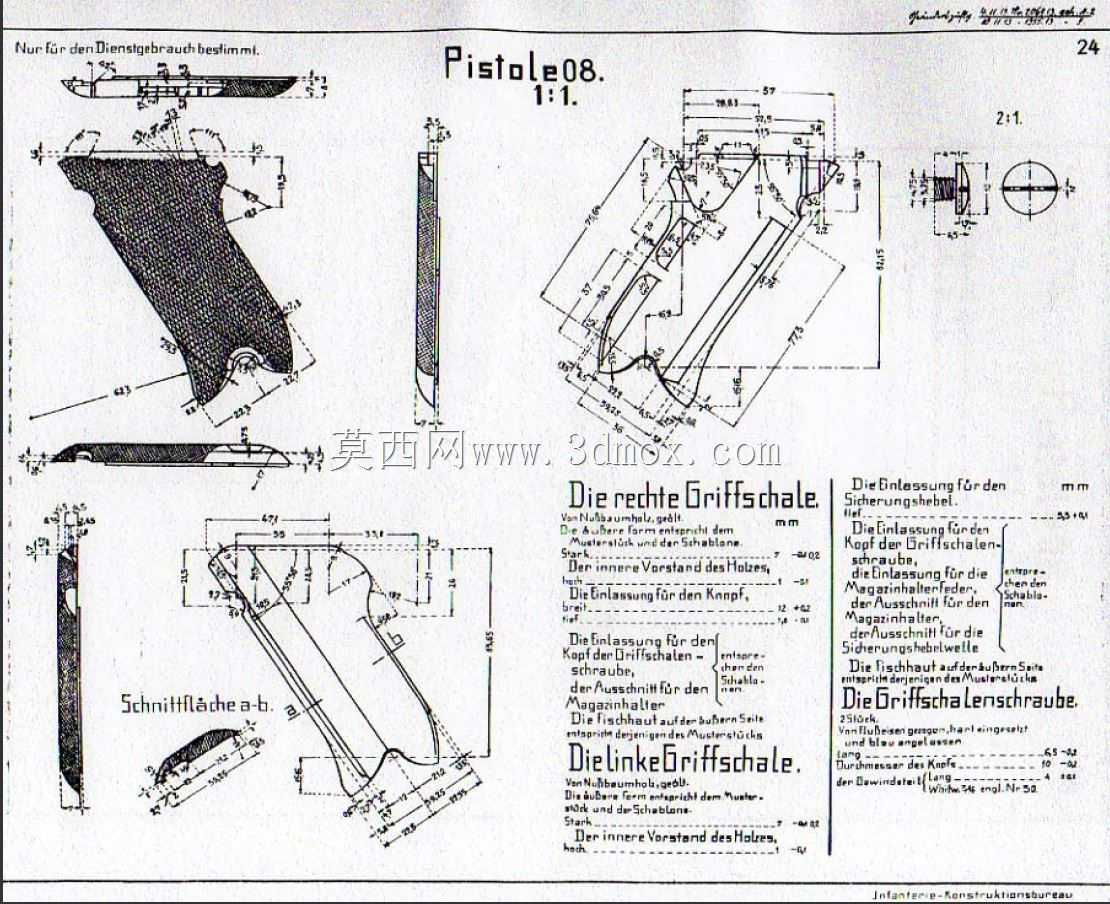

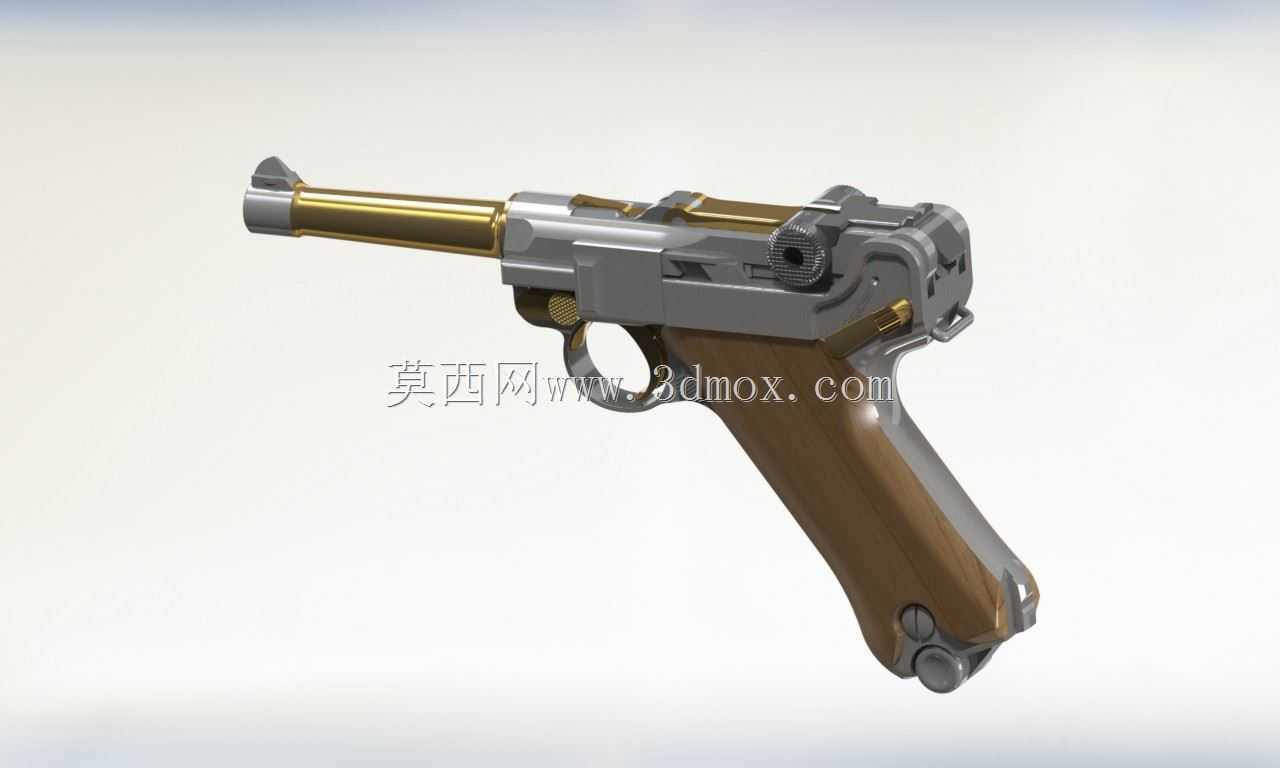

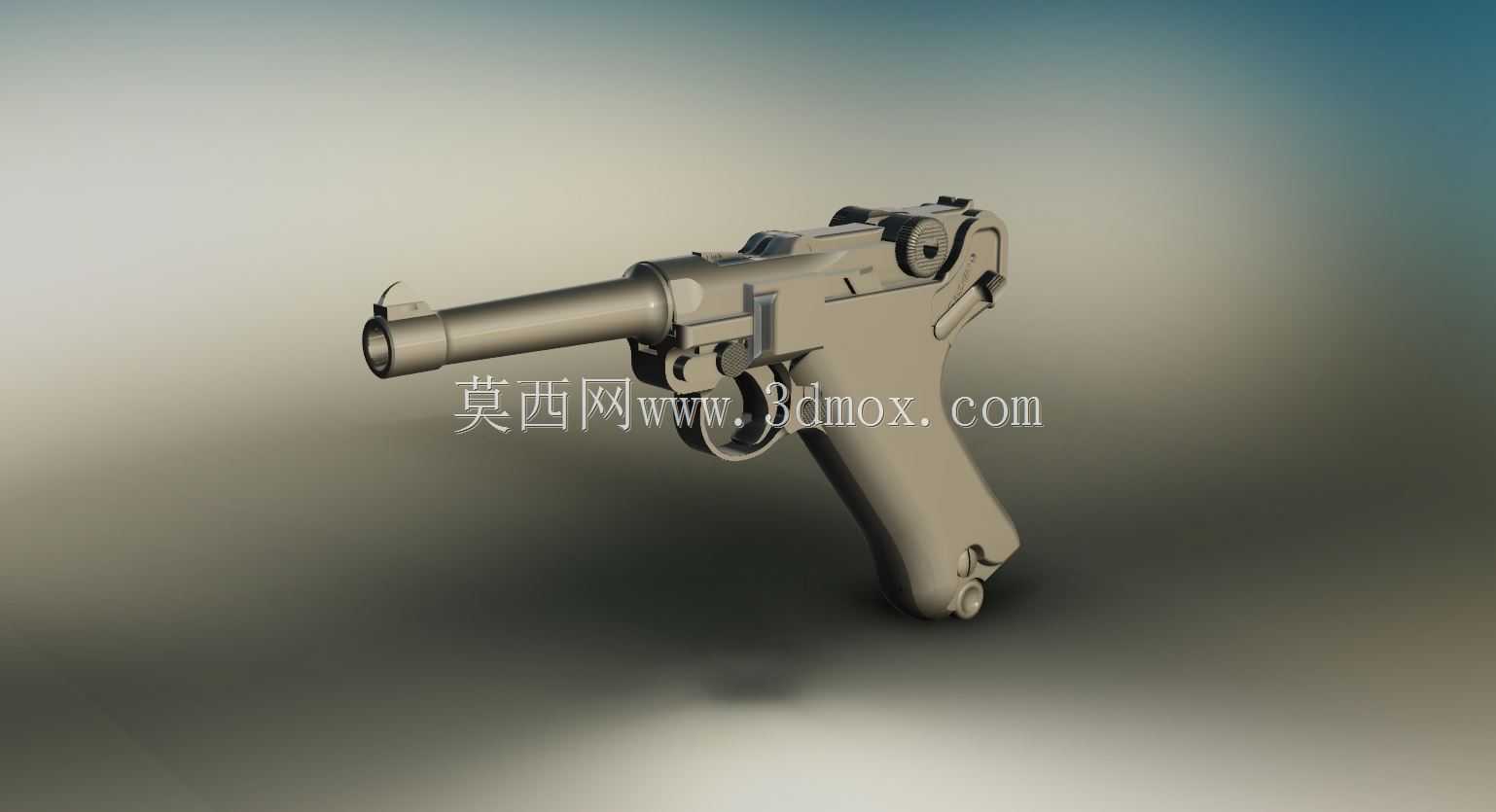

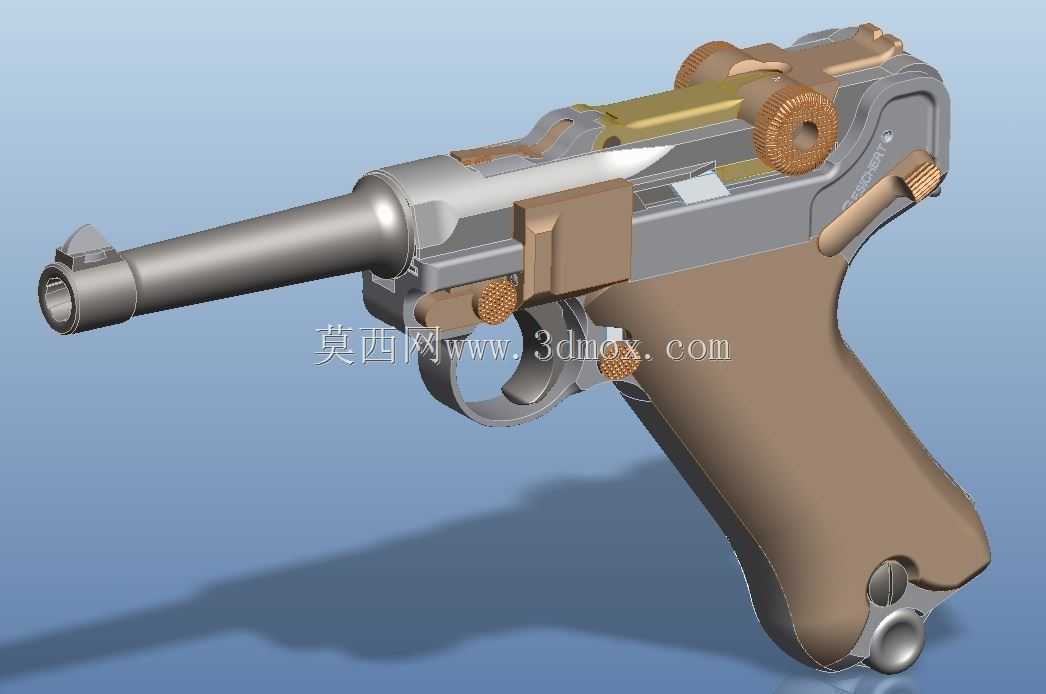

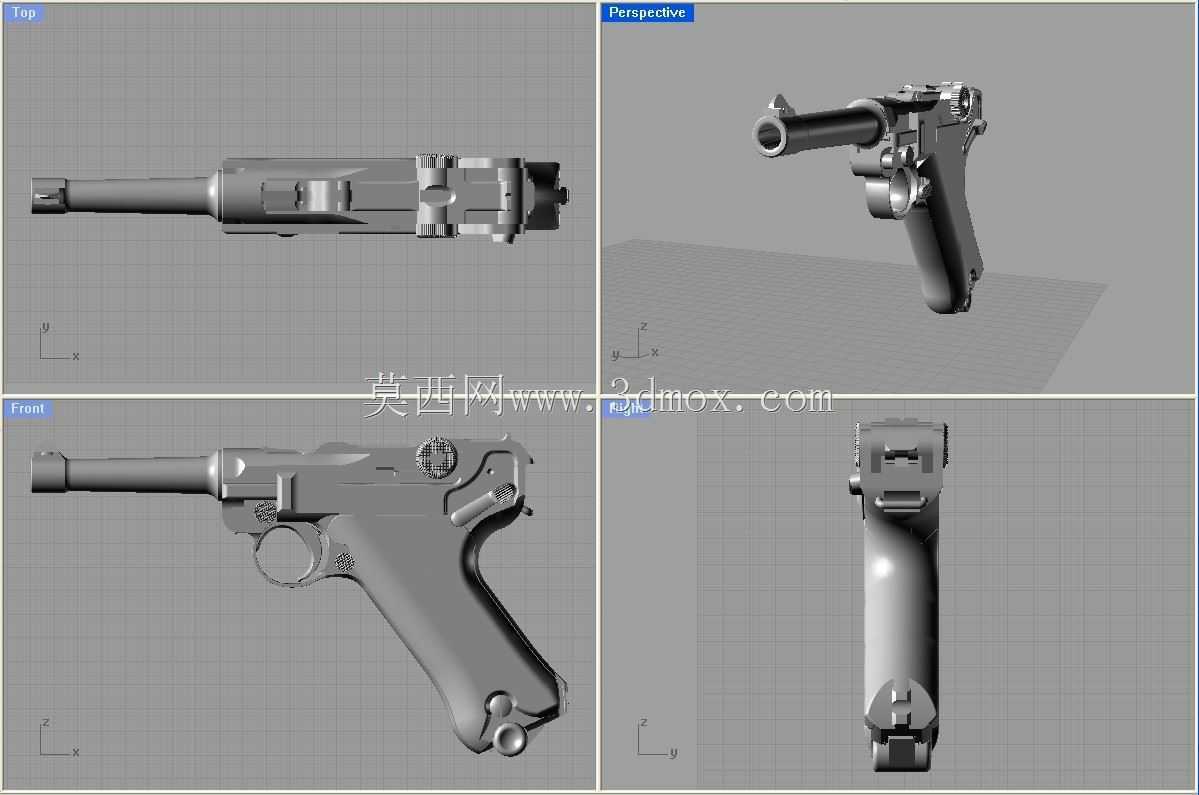

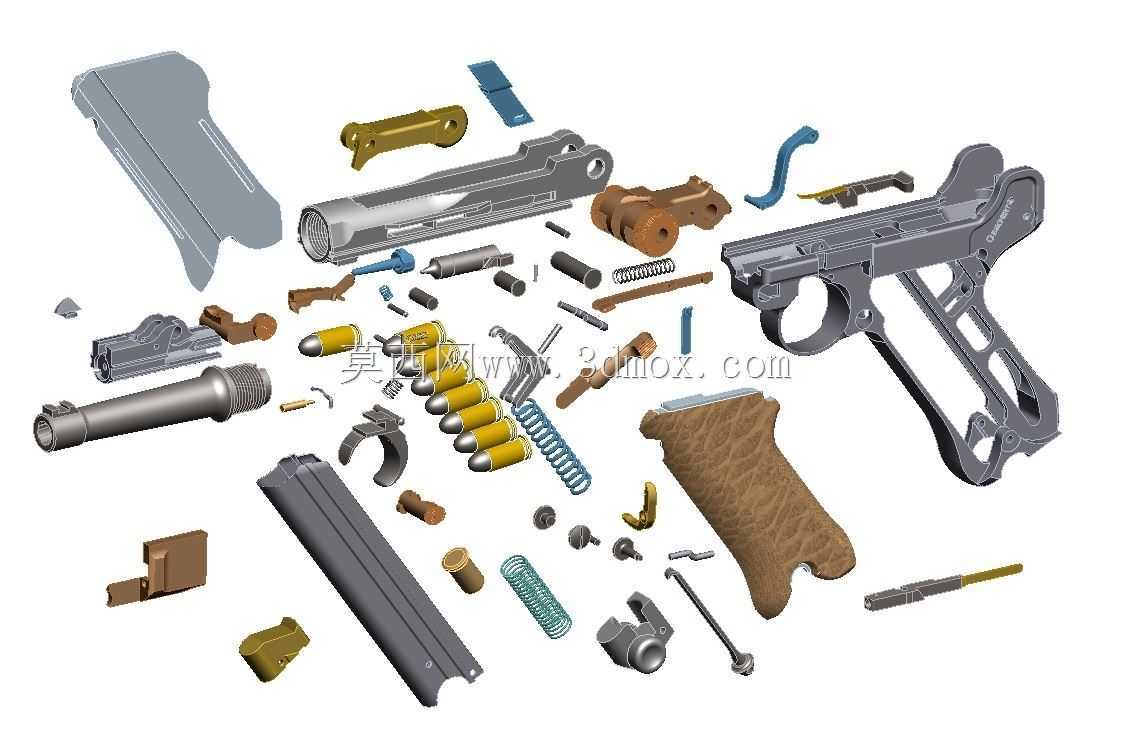

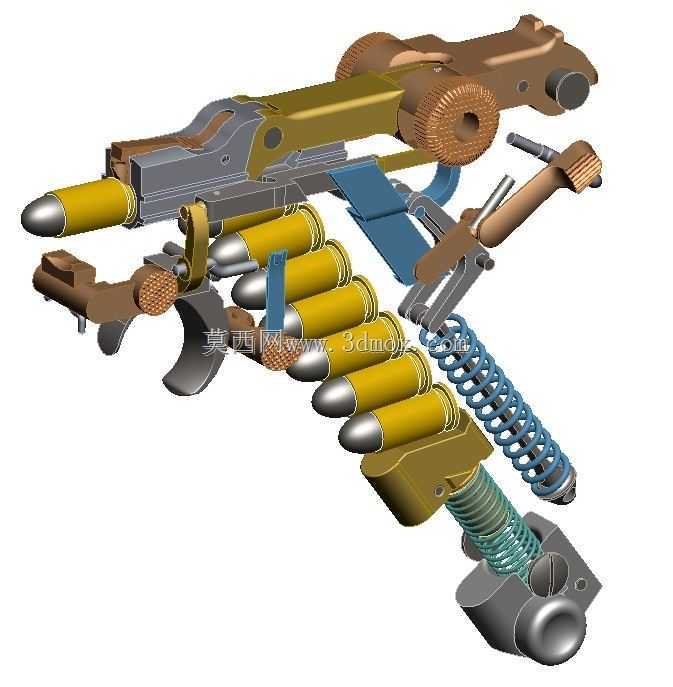

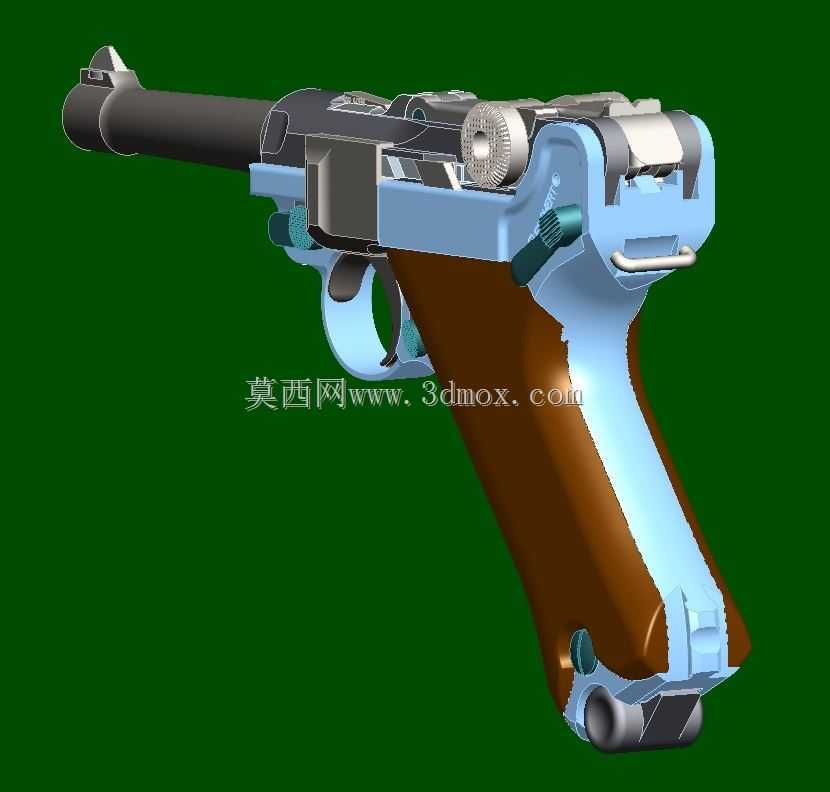

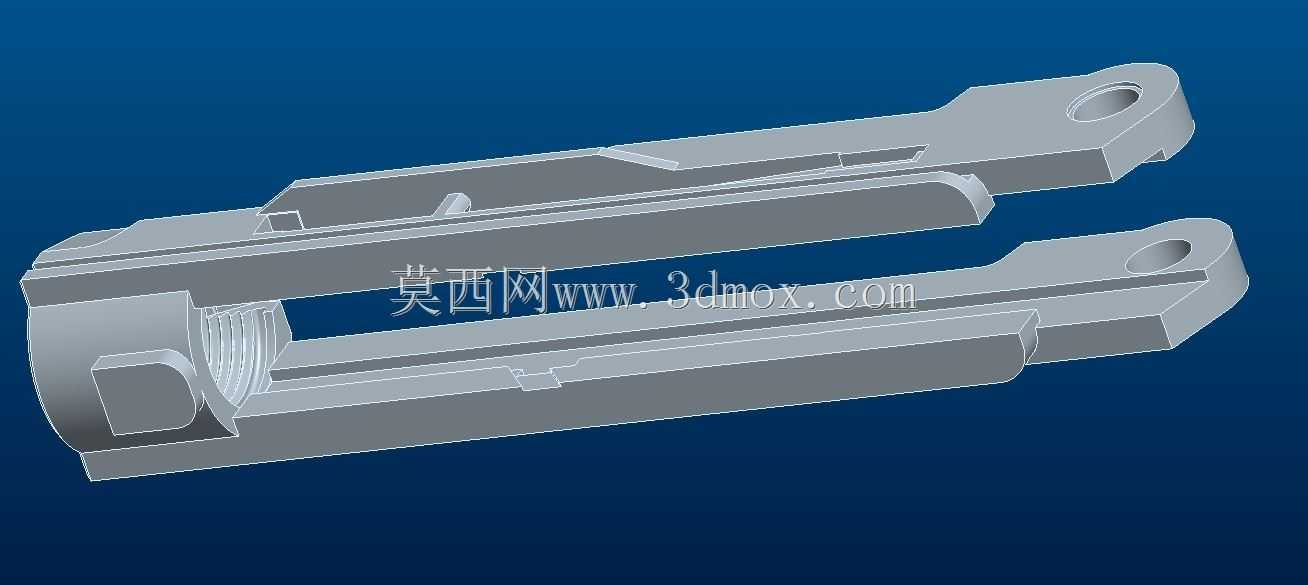

本次复刻的卢格P08手枪结构，核心服务于轻武器结构教学、军工科普展陈、影视道具预演验证三大核心场景，在轻武器原理教学场景中，该结构可完整拆解展示肘节式闭锁的独特运作逻辑，帮助学习者直观理解半自动手枪的供弹、击发、抛壳全流程动力传递路径，弥补平面图纸无法呈现的空间运动关系短板；在军工科普展陈场景中，等比例还原的结构可搭配透明外壳制作动态演示装置，让参观者清晰看到枪械内部零件的配合状态，避免实物展品无法拆解展示的局限；在影视道具制作前期，该三维结构可直接用于3D打印验证道具的尺寸适配性，减少实体道具反复修模的材料损耗。从实际功能特性来看，该结构完整还原了卢格P08标志性的肘节式枪机结构，区别于常见的枪管短后坐自动结构，其肘节机构在击发后会随枪管一同后坐，当肘节触碰机匣上的开锁斜面时会向上弯折完成抽壳抛壳动作，复进时则顺势推弹上膛完成闭锁，整套机构的运动轨迹无冗余干涉，每一处铰接点的转动间隙都参考实物公差做了预留，保证动态模拟时的动作连贯性。握把部分采用符合人体工学的倾斜角度设计，贴合手部自然握持的姿态，握把片的防滑纹理做了等比例还原，保证握持时的摩擦力符合实际使用需求；弹匣结构完整还原了双排单进的供弹路径，托弹簧的弹力参数、弹匣卡笋的锁止位置都与实物保持一致，可模拟完整的弹匣插拔、供弹上膛动作。在设计思路上，整体采用自顶向下的装配设计逻辑，先确定枪管轴线、握把角度、扳机位置的核心基准，再逐一拆分肘节机构、击发机构、供弹机构、保险机构的子装配体，每个零件的配合面都做了公差适配，比如枪管与机匣的配合段采用过渡配合定位，保证枪管轴线的同轴度误差控制在合理范围内；肘节的三个铰接销轴都做了限位结构，避免转动过程中出现轴向窜动；保险拨片的转动行程做了限位设计，可准确模拟保险开启、关闭两个状态的锁止效果，当保险开启时会直接阻挡击针的前进路径，同时锁定扳机的转动行程，还原实物的保险逻辑。从外形尺寸与安装边界来看，整体结构严格按照实物1:1比例复刻，全枪长度、枪管长度、握把厚度都与原版保持一致，所有外露零件的轮廓倒角、表面防滑纹路、铭文位置都做了细节还原，在做动态运动模拟时，肘节向上弯折的最大高度、套筒后坐的最大行程都预留了足够的运动空间，不会出现零件碰撞干涉的问题；各部件的安装定位都设计了对应的止口与定位销孔，比如握把护板通过两个固定螺丝安装在握把座上，准星、照门通过燕尾槽与枪管、机匣连接，拆解后可按照定位关系快速完成装配，完全满足结构演示、原理验证的使用需求。
