链条断裂伸长率检测指示装置结构

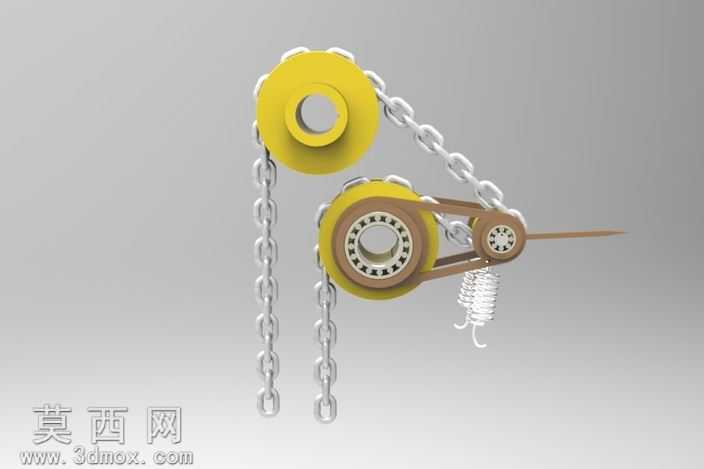

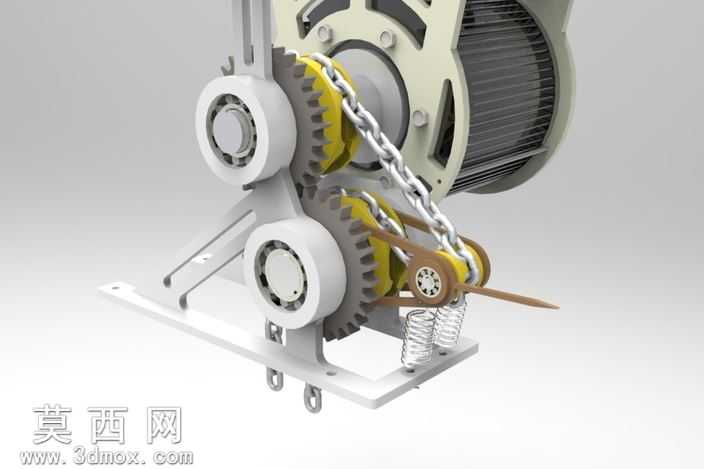

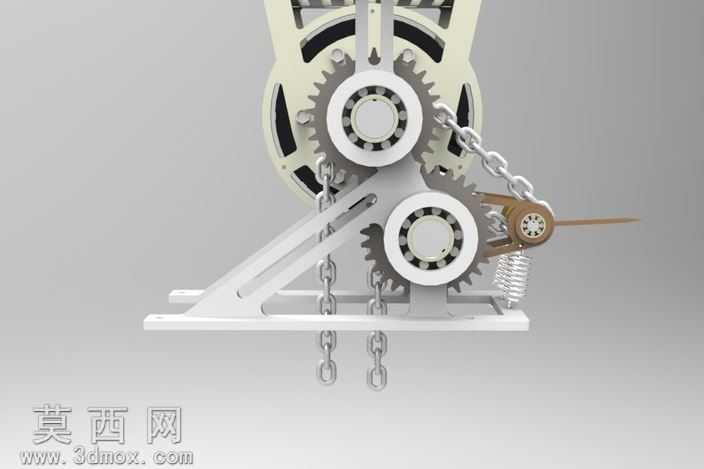

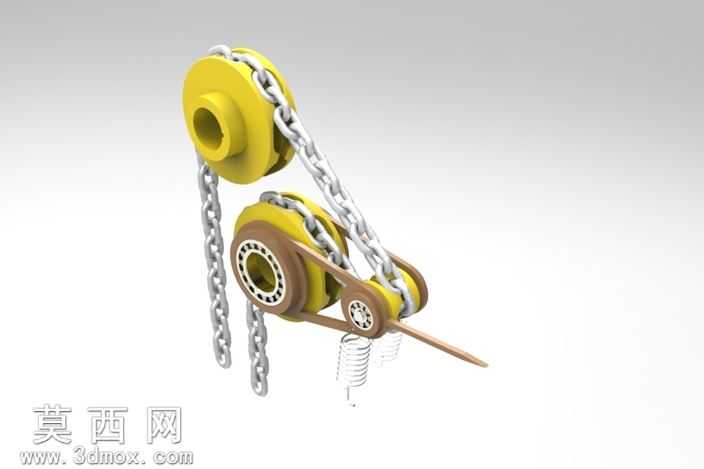

本作品为链条断裂伸长率检测指示装置的三维建模成果，建模阶段采用SolidWorks完成全零件参数化绘制，首先对装置的核心功能模块进行拆分，分别构建驱动齿轮组、从动链轮组、张紧弹簧组件、指示摆臂、安装底座五大类独立零件，每个零件均按照实际机械加工的尺寸公差要求设定建模参数，齿轮部分严格按照渐开线齿形规范生成齿廓，保证齿面啮合的干涉检查结果符合实际传动要求。渲染阶段采用哑光金属材质模拟机架与齿轮的铸铁、钢制加工表面，对链轮齿面、轴承外圈添加轻微的磨砂金属质感，弹簧部分采用亮面弹簧钢材质还原金属弹性件的光泽，链条链节逐节装配后添加金属铰链约束，还原链条传动时的柔性运动特性，指示摆臂的木质尖端采用哑光木纹材质区分功能部件，安装底座的安装孔、固定吊耳均按照实际安装需求做了倒角、沉孔细节处理。结构设计上采用双齿轮啮合传动带动上下两组链轮，上部链轮通过销轴铰接固定在机架立板上，下部链轮与摆杆集成，通过拉力弹簧提供持续张紧力，当链条出现磨损伸长时，弹簧会拉动下部链轮位移，带动端部的指示摆杆偏转，直观呈现链条的伸长量变化，整套机构无需额外传感器即可通过机械结构直接反馈链条伸长状态，设计思路遵循低成本易安装的原则，所有零件均采用常规机械加工工艺即可生产，装配时仅需通过销轴、螺栓完成各部件连接，无需复杂调试即可投入使用，建模过程中完成了全机构的运动仿真验证，确认链条在伸长过程中摆臂的偏转角度与伸长量呈线性对应关系，张紧弹簧的拉力参数经过仿真校核，既可以保证链条始终处于张紧状态，又不会额外增加链传动的运行阻力，齿轮啮合的侧隙、链轮与链条的配合间隙均按照链传动的设计规范设定，避免运行过程中出现卡滞、跳齿问题。
