赛车风格车载组合仪表盘三维结构设计

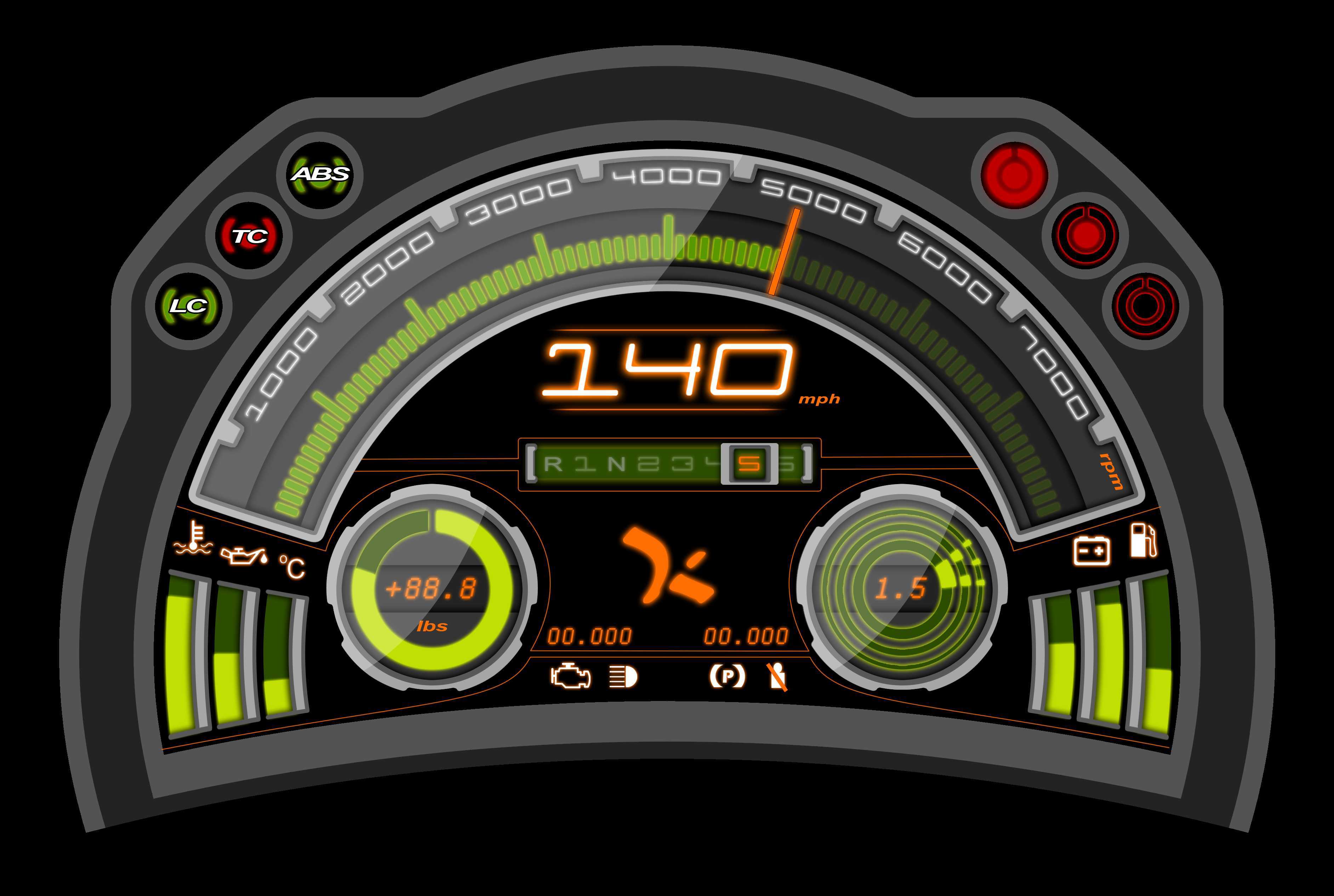

　　这套车载组合仪表的三维结构设计，核心面向高性能乘用车辆、场地改装赛车的驾驶舱人机交互场景，区别于普通民用车的简约仪表布局，整套结构围绕驾驶过程中高频读取的行车参数做分区排布，所有显示单元的视觉权重完全匹配驾驶时的视线停留优先级，避免驾驶员因读取参数分散过多路面注意力。从实际装车的使用场景来看，这类仪表通常安装在驾驶舱正前方转向柱上方的仪表台预留位，安装边界适配主流改装车的通用仪表舱开孔尺寸，整体外轮廓采用上宽下窄的弧形切边设计，边缘做了15度的向后倾斜角度，匹配驾驶员正常坐姿下的视线俯角，减少强光下的屏幕反光问题，外壳的安装固定点分布在背部四个角位，采用M4规格的螺栓孔位设计，兼容原车仪表支架与改装位的通用固定间距，不需要额外做支架改制就能完成装车适配。功能分区上，最上方的大弧形刻度盘整合了发动机转速与车速显示，转速刻度从1000转到8000转做环形排布，0-3000转区间采用常规白色刻度标识，3000-6000转区间用荧光绿做动力常用区间的视觉强化，6000转以上的红区用橙色刻度做警示标识，转速指针采用橙色高亮设计，指针转动的阻尼参数匹配发动机转速的响应速率，避免指针抖动造成的读数误差；车速显示采用中央大尺寸数字直读设计，单位支持mph与km/h的切换显示，数字字体采用无衬线的粗体设计，即使在车辆剧烈颠簸的行驶状态下，驾驶员也能在0.2秒内完成车速读取。左侧区域整合了冷却液温度显示、机油压力警示、灯光状态指示单元，

　　冷却液温度采用分段式光柱显示，从冷机状态的蓝色段到正常工作温度的绿色段，再到高温预警的红色段，光柱的高度直接对应温度区间，不需要驾驶员读取具体数值就能快速判断冷却系统工作状态；三个圆形状态指示灯分别对应ABS防抱死系统、TC牵引力控制系统、LC起步控制系统的工作状态，灯组采用内嵌式遮光设计，只有在系统触发或故障时才会点亮，避免常亮造成的视觉干扰。右侧区域设置了燃油存量显示、电瓶电压警示、故障码提示单元，同样采用分段光柱显示燃油余量，每段光柱对应1/8的油箱容量，低油量区间的光柱会切换为红色闪烁状态，提醒驾驶员及时补能；三个红色警示灯分别对应手刹状态、安全带未系提醒、严重故障报警，灯组的亮度做了分级设计，夜间行驶时会自动降低亮度，

　　避免强光刺眼影响夜间驾驶视线。中央下方的两个圆形显示单元，左侧为电池电压实时显示，采用数字加环形刻度的组合设计，正常工作电压区间用绿色环带标识，电压异常时环带会切换为红色；右侧为G力指示器，这也是这套仪表区别于普通民用仪表的核心功能单元，最内侧的环形指示块实时显示横向与纵向加速度的作用方向，外圈的环形刻度对应加速度的数值大小，指针的偏移距离直接反映当前G值的大小，当车辆处于急加速、急减速或者高速过弯的极限状态下，G力指示器的指针会随车身受力方向同步偏移，在达到轮胎抓地力极限的临界状态下，指针会偏移到刻度环的最外侧位置，帮助驾驶员判断车辆的动态极限，调整驾驶操作。整套仪表的人机交互设计完全围绕驾驶场景的实际需求展开，

　　所有警示类标识都布置在驾驶员视线的余光覆盖范围，不需要转动头部就能读取状态，所有需要精准读取的数值类显示都布置在视线的中心区域，字体大小、颜色对比度都经过实际装车的路试验证，即使在强光直射、夜间低亮度的环境下，也能保证清晰的识别度。结构设计上，仪表的内部电路板安装位预留了通用的接插件接口，兼容主流车型的CAN总线通讯协议，不需要额外改装线路就能对接原车的行车电脑，读取发动机转速、车速、温度、油压等各类行车参数，外壳采用耐高温的ABS工程塑料材质，表面做了哑光磨砂处理，长期暴露在驾驶舱的高温环境下不会出现变形、反光的问题，前面板的透明罩采用防刮花的亚克力材质，表面做了防眩光涂层，减少日常使用中的划痕与反光问题。
