家用多功能单交切板切片刀具结构设计

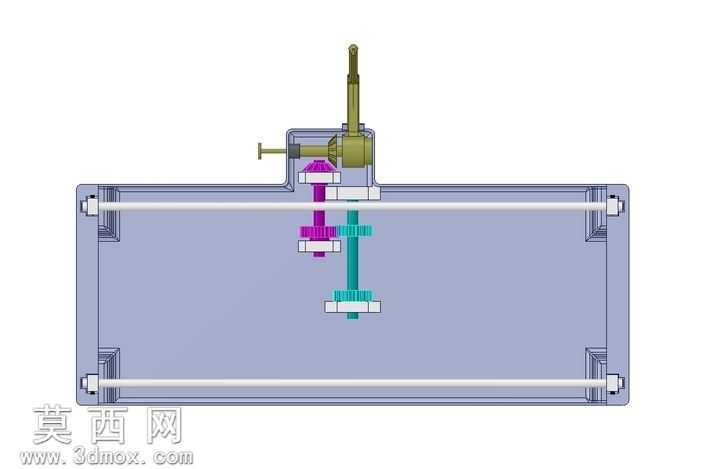

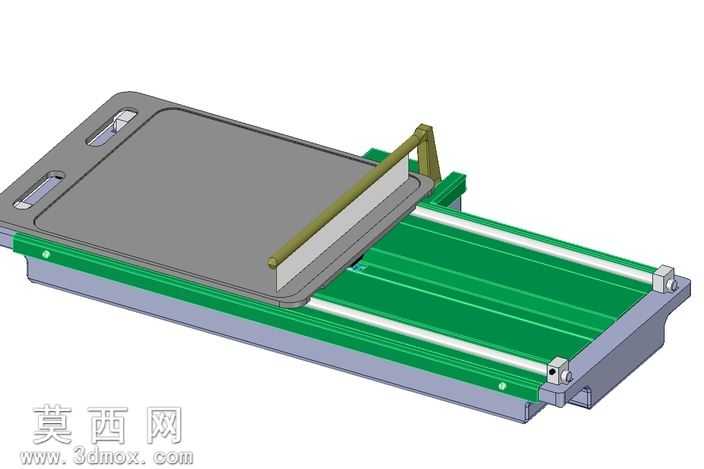

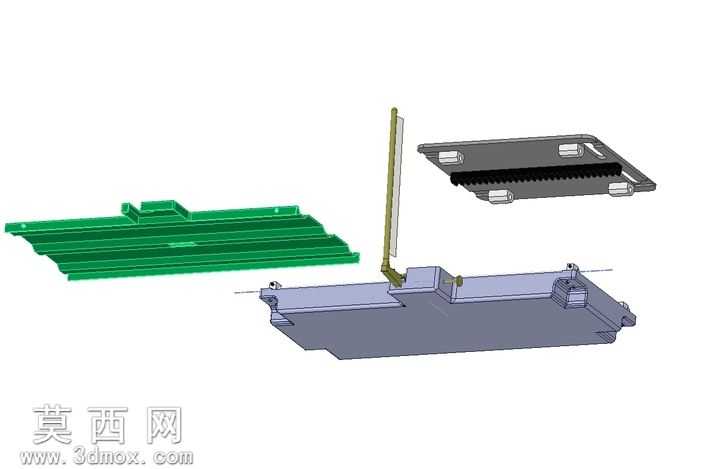

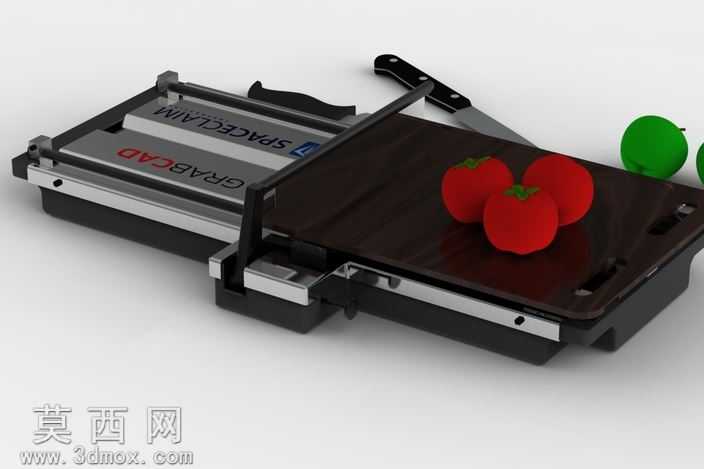

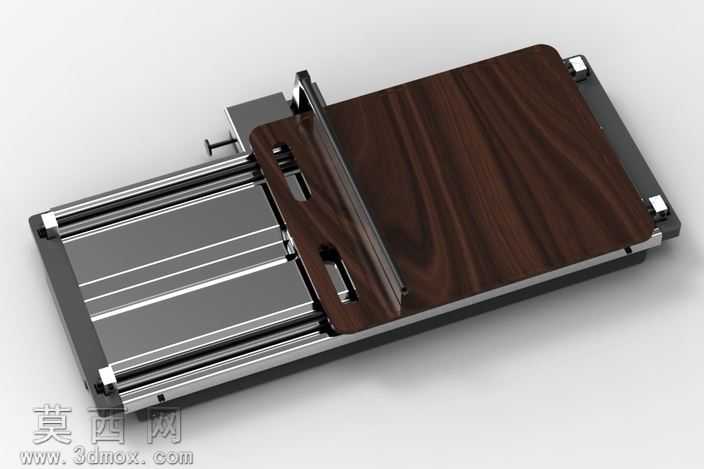

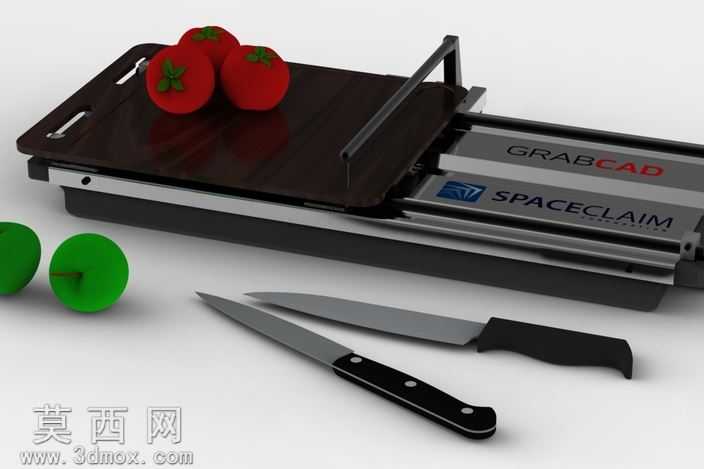

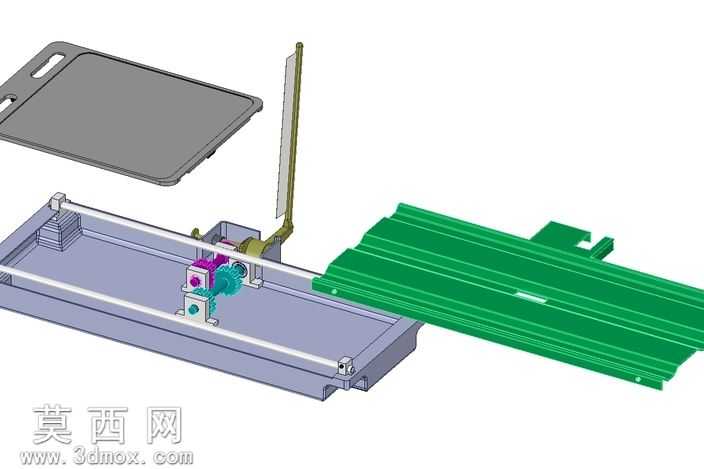

本作品为家用多功能单交切板配套切削刀具组件的三维设计成果，建模阶段采用参数化特征建模思路，先完成整体框架的基准搭建，依次绘制切板承载底座、滑动导向轨道、按压防护支架、两组切削刀具的基础草绘轮廓，通过拉伸、切除、倒角、阵列等基础特征完成主体结构建模，再针对传动衔接部分做精细化结构设计。核心传动结构采用棘轮联动方案实现刀片的协同动作，在叶片解除棘轮驱动的状态下，齿条结构可在贴板导向结构的辅助下完成下一个齿轮组的行程传动，尾部设置的按压旋钮可带动锥齿轮组件完成复位动作，设计阶段特意预留了旋钮的装配空间，避免锥齿轮啮合时出现压合干涉，保证整套传动结构运行顺畅无卡滞。材质与渲染阶段，针对不同部件做了差异化材质赋予：切板承载面采用深色仿实木纹理材质，调整表面粗糙度参数模拟实木菜板的哑光磨砂触感，边缘做圆角过渡处理避免磕碰划伤；金属导轨、刀片部分采用高抛光不锈钢材质，调整金属反射参数模拟刀具的锋利金属光泽，刀刃部分做薄化处理还原真实刀具的刃口形态；刀具手柄采用黑色防滑橡塑材质，添加细微的颗粒凹凸纹理模拟防滑握感，手柄上的固定铆钉做金属亮面处理，还原五金件的真实装配细节；底部基座采用哑光黑色工程塑料材质，区分不同部件的材质质感差异。渲染阶段搭建了生活化的厨房场景展示环境，添加了番茄、青苹果等常见食材作为搭配道具，调整三点布光方案，主光源从侧上方打亮产品主体，突出金属部件的反光与切板的纹理质感，辅助光源补亮暗部避免结构阴影过重，添加柔和的环境反射让整体渲染效果更贴近真实家用厨具的展示效果，同时通过爆炸视图可清晰查看各部件的装配关系，整套结构兼顾了使用安全性与切削效率，防护支架可避免操作过程中手部靠近刀刃，滑动导向结构保证切片厚度均匀，适配家庭日常食材切片的使用需求，各部件的装配公差经过参数校验，可直接用于后续的3D打印验证或开模生产参考。
