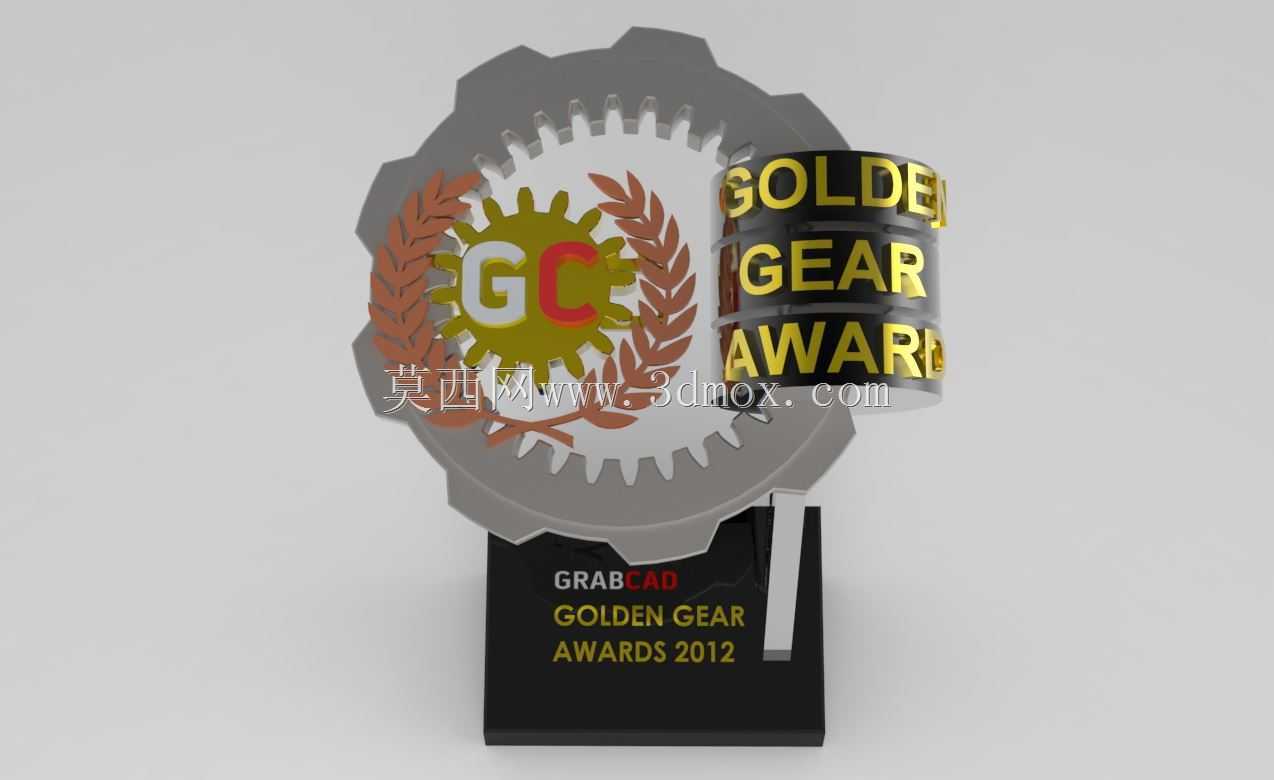

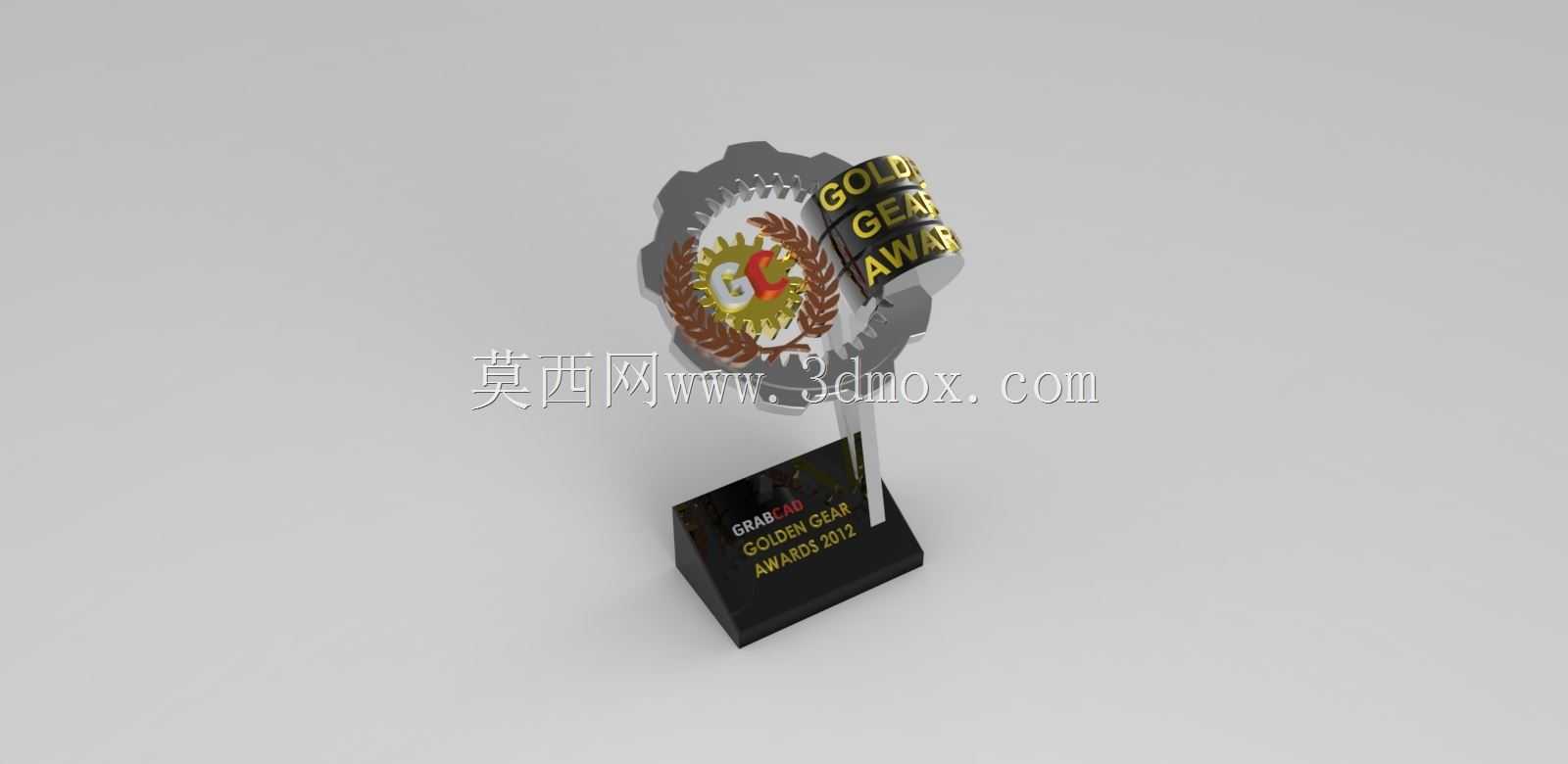

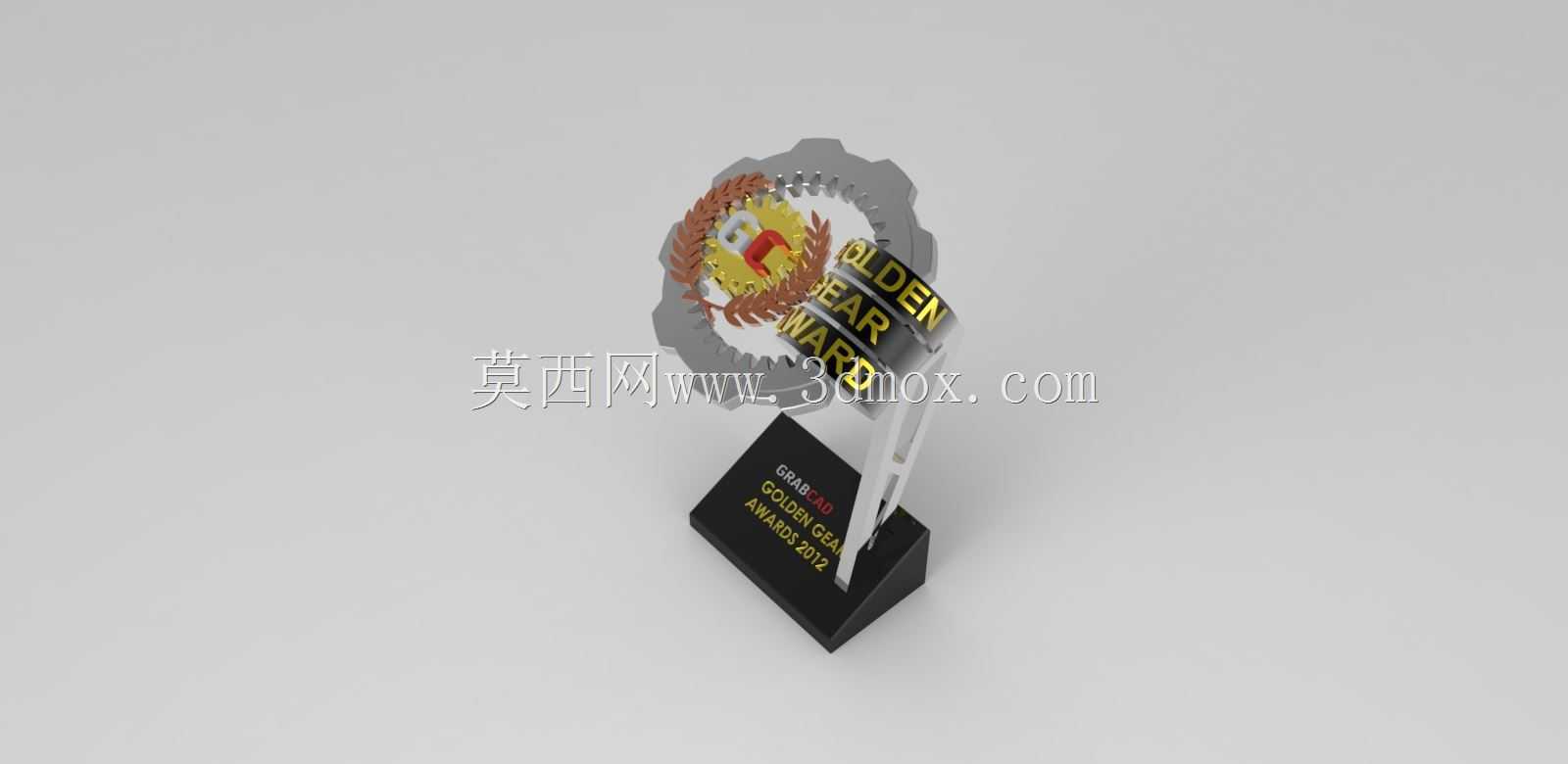

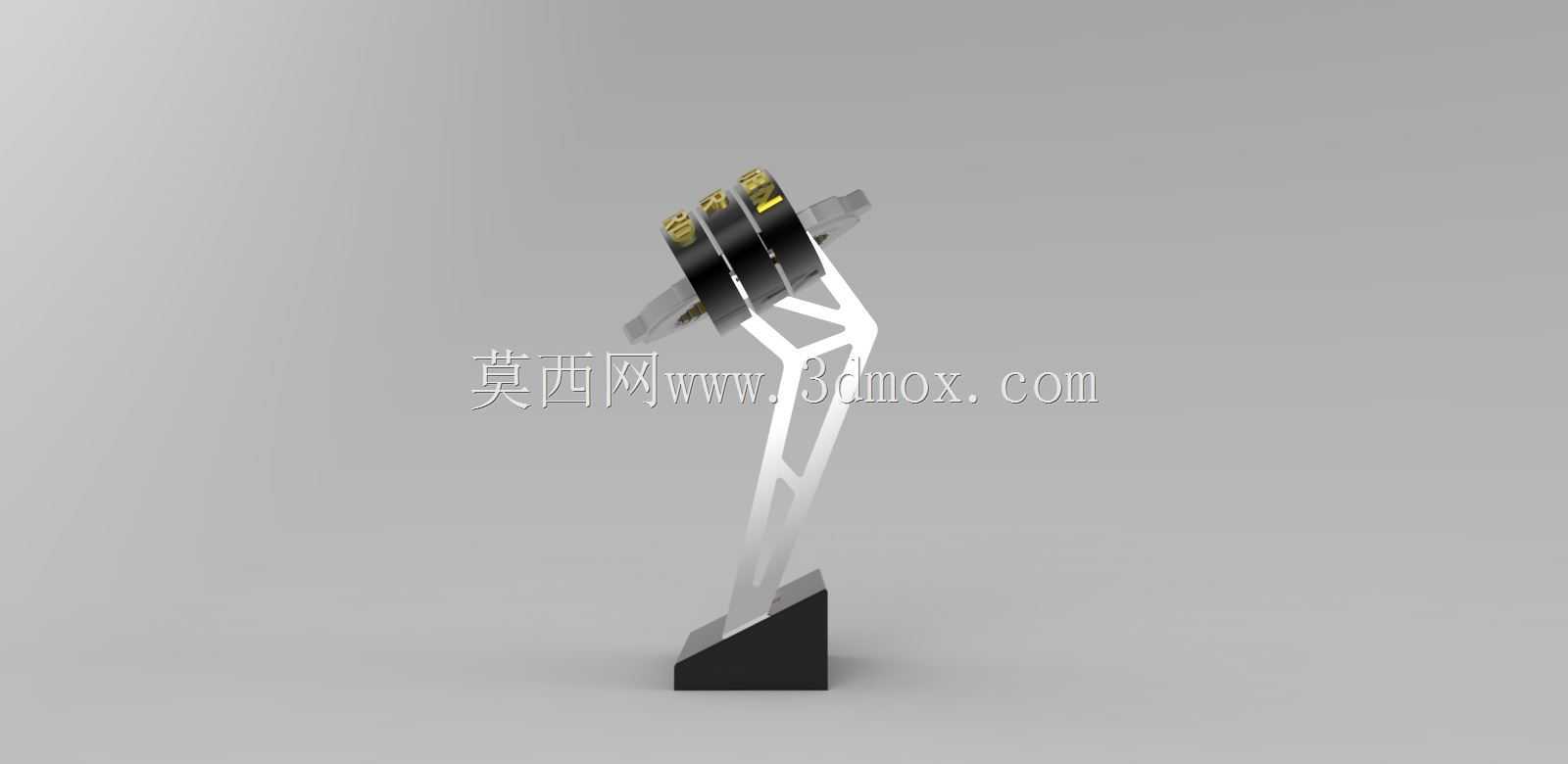

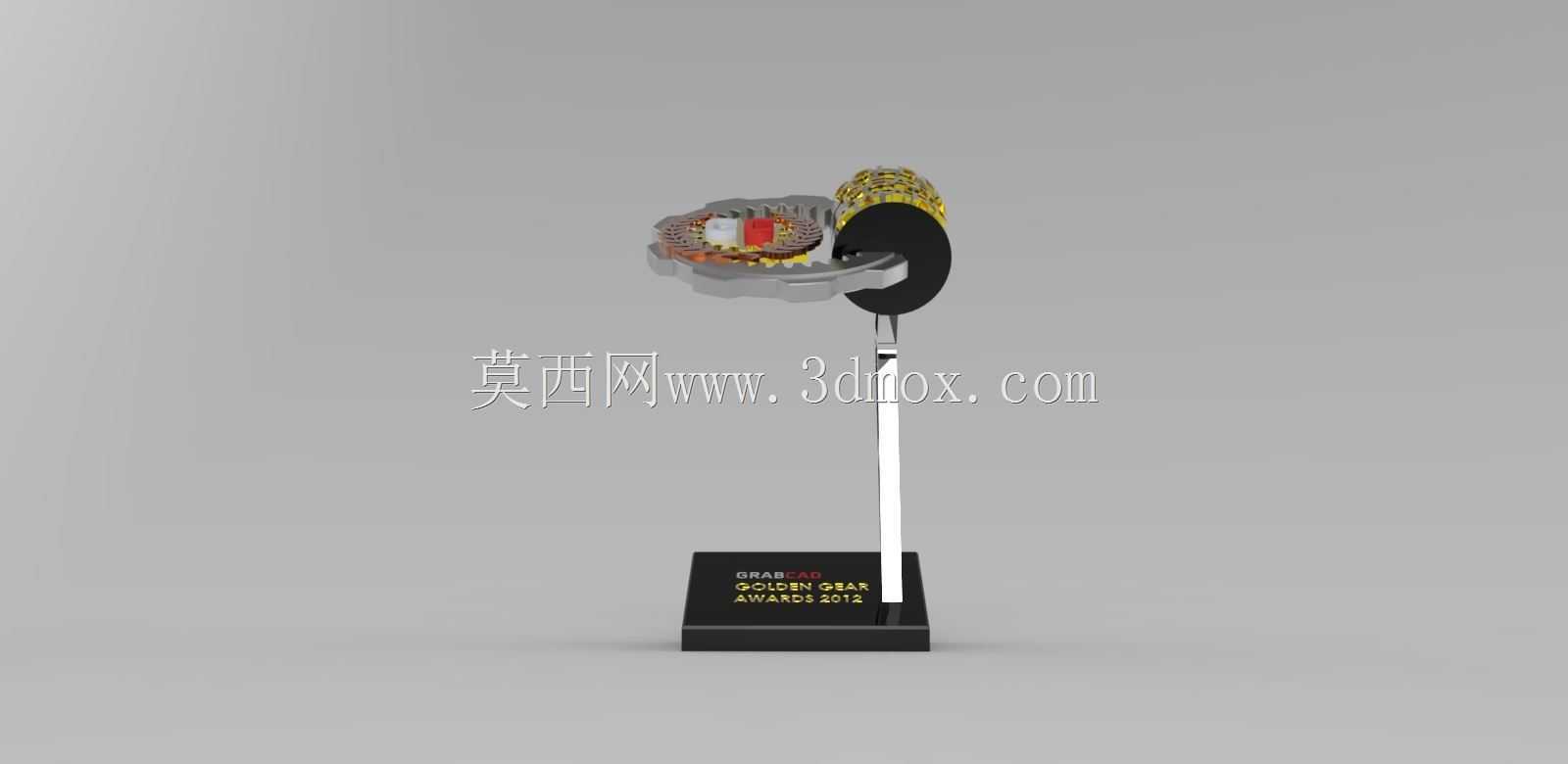

戈登盖尔纪念奖杯齿轮造型结构设计

　　这款以齿轮为核心造型的纪念奖杯，最初的设计出发点是将机械领域最具辨识度的传动元件与荣誉纪念属性结合，打破传统奖杯偏向流线型、装饰化的设计惯性，让工业领域从业者拿到手就能产生职业认同感。从实际应用场景来看，这类奖杯多用于工业设计赛事、机械行业技术评选、社区贡献表彰等场合，摆放场景多为企业展厅陈列架、工程师个人办公桌、行业峰会颁奖台，因此在结构设计上首先要考虑摆放稳定性，底部的方形基座采用上窄下宽的梯台结构，基座底面做了0.2mm的内凹平面处理，避免桌面不平整导致的晃动，基座整体高度占奖杯总高度的三分之一，重心落在基座几何中心偏下10mm的位置，即使受到轻微的桌面碰撞也不会倾倒。

　　核心的齿轮造型部分，外层大齿轮没有采用标准渐开线齿形，而是做了齿顶圆倒角、齿根圆弧过渡的简化处理，一方面是降低加工难度，不管是采用3D打印光敏树脂做原型，还是后续开模做锌合金压铸量产，这种简化齿形都能减少脱模阻力，避免齿形部位出现缺料、毛刺的问题；另一方面，非标准的宽齿造型视觉辨识度更高，远距离就能识别出齿轮的形态，不会因为齿形过细显得整体造型琐碎。大齿轮内部嵌套的小齿轮，齿形做了等比例缩小，和外层大齿轮保留1.5mm的均匀间隙，两个齿轮之间通过三根沿圆周均布的细支撑柱连接，支撑柱直径1.2mm，既保证了连接强度，又不会因为支撑结构过粗破坏双层齿轮的层次感。

　　侧面的环形标识带采用三段式凹凸字设计，字母凸起高度0.8mm，做了亮面抛光处理，和齿轮部分的哑光磨砂质感形成对比，不需要额外上色就能清晰识别文字内容，这种设计也避免了丝印、移印等工艺带来的字迹磨损脱落问题，长期摆放也能保持标识清晰。标识带和齿轮主体之间采用卡槽式连接，安装时从齿轮侧面滑入卡槽，底部用0.5mm的定位销固定，不需要粘接，后续如果需要更换不同赛事的标识内容，只需要拔出定位销替换环形带即可，提升了整体结构的通用性。

　　在尺寸边界设计上，奖杯整体最大外径控制在120mm以内，总高度控制在180mm，这个尺寸既不会因为过小显得颁奖时不够庄重，也不会因为过大占用过多陈列空间，成年人单手握持时刚好能环住基座部分，传递奖杯时的握持手感适中。齿轮部分的所有棱边都做了R0.5mm的圆角处理，避免尖锐边角划伤手部，符合日常接触类摆件的安全设计要求。内部结构上，整个奖杯除了支撑柱和定位销之外，没有其他零散小零件，所有部件都采用模块化拼接设计，不需要复杂的装配工装，手工就能完成组装，量产时的装配效率能提升40%以上。

　　从材质适配的角度，这款结构既可以做全金属的锌合金压铸版本，表面做镀金、镀镍处理适配高端颁奖场合，也可以做PLA、光敏树脂的3D打印版本，供爱好者自制纪念摆件，不同材质加工时，只需要调整齿形部分的收缩率参数，不需要改动整体结构尺寸。齿轮造型的寓意层面，外层大齿轮代表行业社区的整体生态，内层小齿轮代表个体贡献者，两者嵌套的结构也暗合了机械传动中大小齿轮配合传递动力的特性，对应行业发展中个体与社区的相互支撑关系，侧面的三个轮状装饰元素分别对应工程落地、艺术设计、资源共享三个核心维度，所有造型元素都不是单纯的装饰，每一处结构都兼顾了加工可行性、使用稳定性和寓意表达，没有冗余的设计部分。
